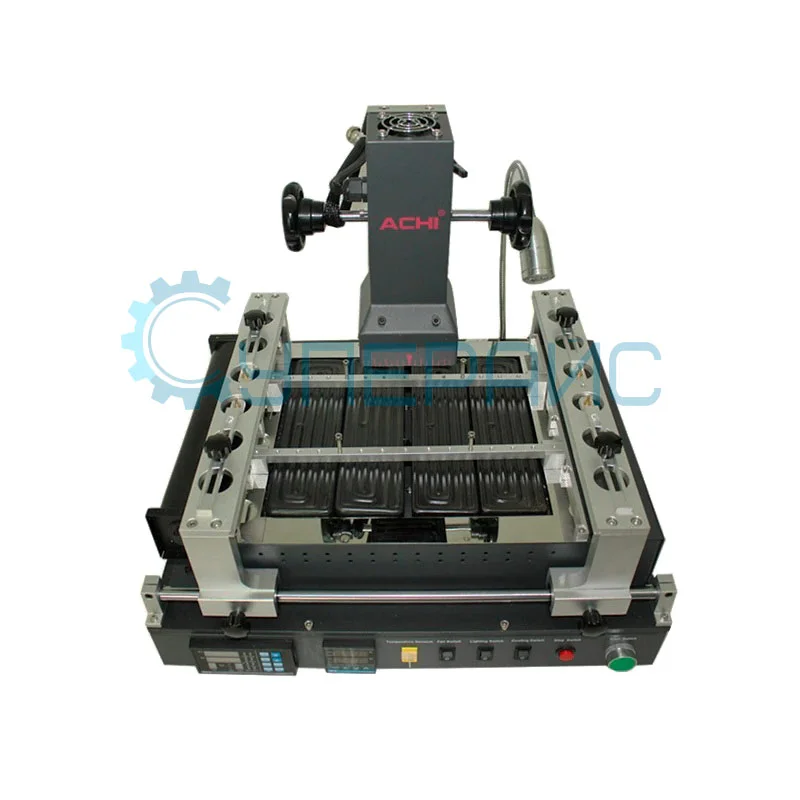

Ремонтная паяльная станция ACHI IR-PRO-SC с инфракрасным нагревом по термопрофилю для установки микросхем с малым шагом
94 299 ₽
94 299 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
9724
Модель (серия)
IR-PRO-SC
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики ACHI IR-PRO-SC
Общие данные
Артикул (код товара)
9724
Производитель (бренд)
Модель (серия)
IR-PRO-SC
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Макс. температура нагрева, °C
400
Общая мощность, Вт
Тип верх. нагревателя
Мощность верх. нагревателя, Вт
Мощность преднагревателя, Вт
Кол-во зон нагрева
2
Сист. управ. и контроля t
Безопасность и защита
Защ. функции (режимы защиты)
Защита от перегрева
Нет
Нет
Встроенные функции и опции
Автоотключение питания
Вакуумный захват
Оптическая сист. позиционирования
Удержание платы
Позиционирование платы
Автоустановка/снятие чипа
Конструкция и удобство
Макс. размер печатной платы, мм
400 х 305
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
RS-232
RS-232
Питание
от сети переменного тока / от блока питания
Габариты и вес

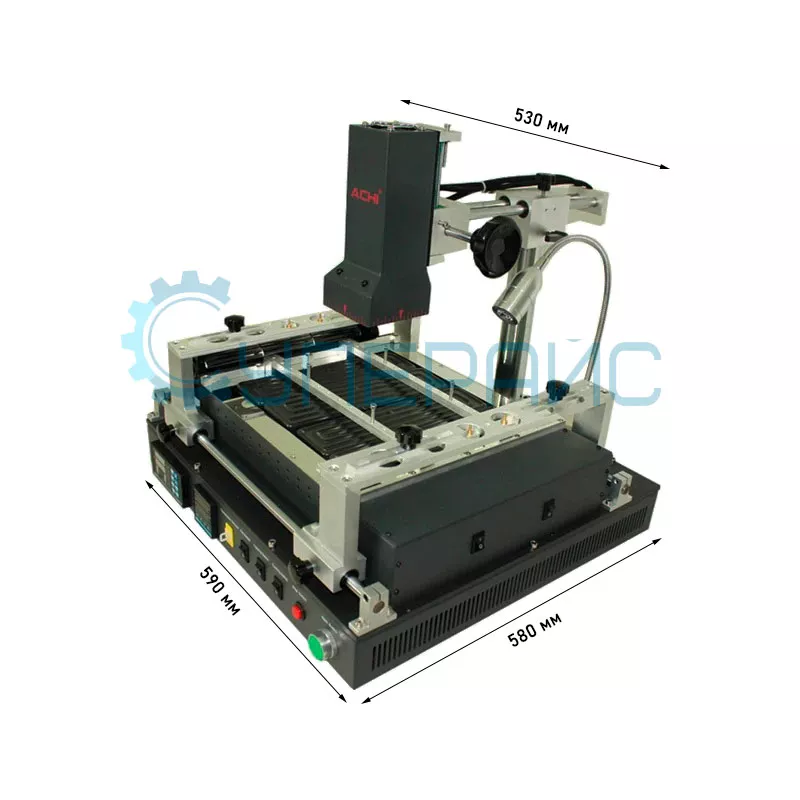

Габариты прибора
580 x 590 x 530 мм
Вес нетто, кг
30

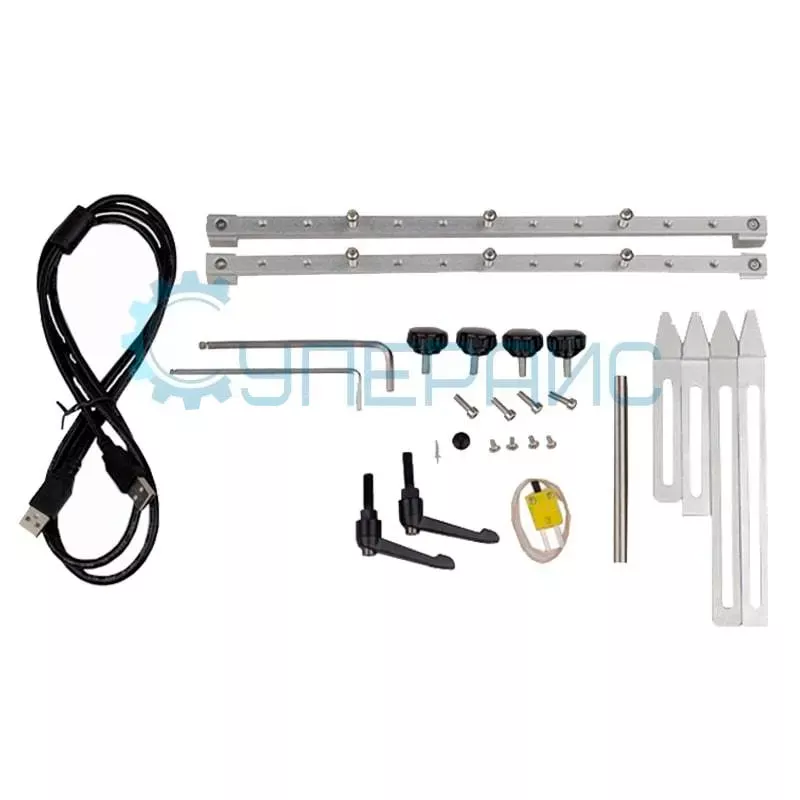

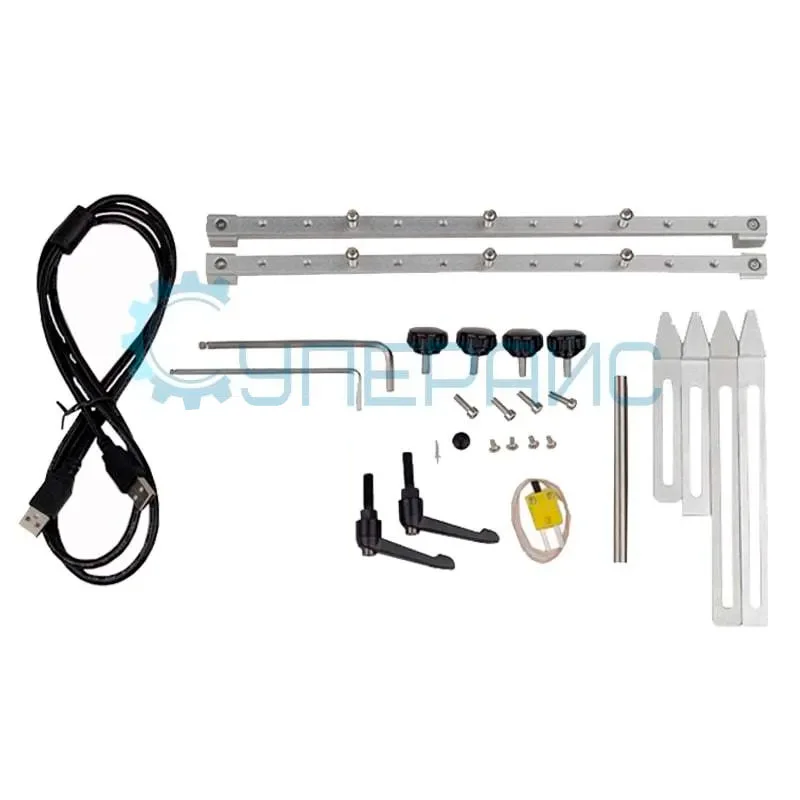

Комплектация
Комплектация
запасной нижний нагреватель – 2 шт
кабель USB - 1 шт
вакуумный пинцет - 1 шт
клейкая отражающая лента - 1 шт
USB-флешка с демонстрационным видео - 1 шт
инструкция по эксплуатации – 1 шт
кабель USB - 1 шт
вакуумный пинцет - 1 шт
клейкая отражающая лента - 1 шт
USB-флешка с демонстрационным видео - 1 шт
инструкция по эксплуатации – 1 шт

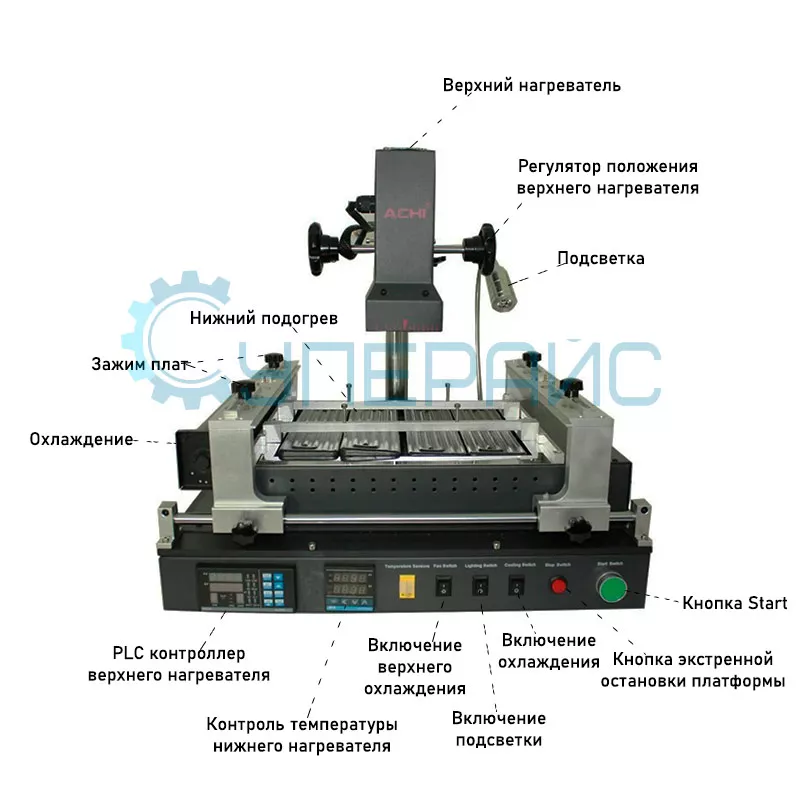

Наличие нагревателей
Верхний
Преднагреватель
Преднагреватель
Дополнительно
Вакуумный пинцет
Вентилятор охлаждения
Подсветка
Вентилятор охлаждения
Подсветка
Совместимость
Описание ACHI IR-PRO-SC
ВНИМАНИЕ! Производство ремонтной паяльной станции ACHI IR-PRO-SC с инфракрасным нагревом по термопрофилю для установки микросхем с малым шагом ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Инфракрасная паяльная станция ACHI IR PRO SC-V4 для пайки BGA
Многофункциональная ремонтная паяльная станция IR-PRO-SC компании ACHI

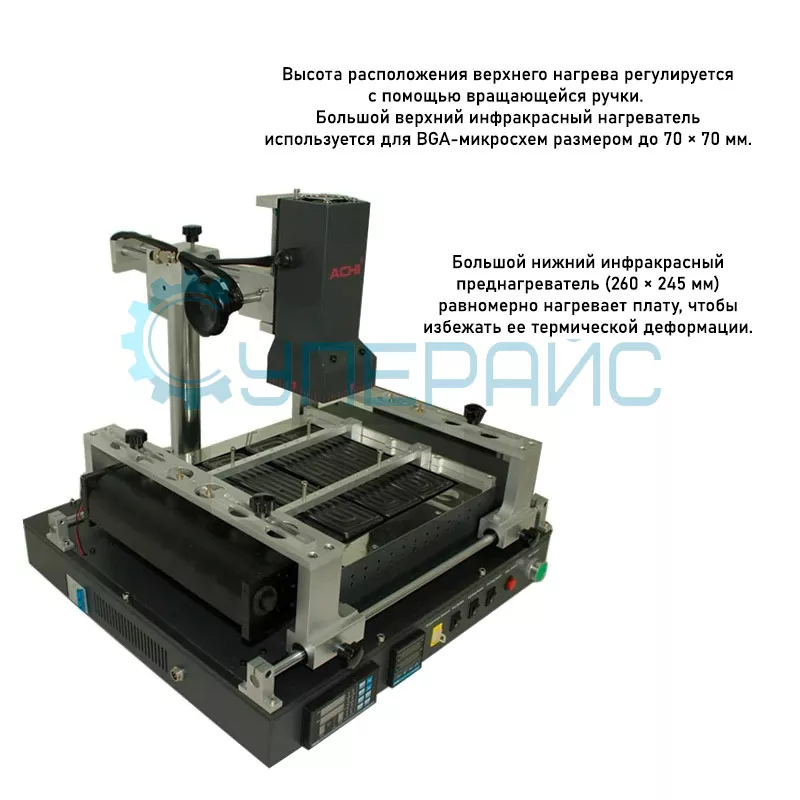

Ремонтная паяльная станция с преднагревателем и верхним нагревателем ACHI IR-PRO-SC — надёжное решение для профессионального ремонта микросхем с высокоточным позиционированием. Объединяя в себе инфракрасный верхний нагрев, преднагреватель, функцию охлаждения, она гарантирует точный контроль температуры, позволяет совершать сложные операции пайки без риска повреждения элементов.
Точный ремонт микросхем
Объединение двух типов нагрева — преднагревателя и верхнего нагревателя, гарантирует равномерное прогревание микросхемы, предотвращая перегрев или недогрев, создавая идеальные условия для пайки. Интегрированный вакуумный захватчик надёжно фиксирует микросхему в процессе работы, предоставляя стабильность и точность действий.
Преимущества станции:
- С мощностью 2500 Вт быстро достигается необходимая температура для пайки.
- Благодаря энергоэффективной системе нагрева вы экономите время на ремонте, повышая скорость монтажа и производительность работы.
- Высокая скорость нагрева и точное управление температурой сделают пайку быстрой и с минимальным риском брака.
- Предустановленные термопрофили под платы и компоненты разного типа или размера помогают быстро адаптировать оборудования к конкретному процессу пайки.
Паяльная станция ACHI IR-PRO-SC — это помощник для специалистов, занимающихся ремонтом и сборкой электроники на производстве. Объединяя в себе точность, надёжность и энергоэффективность, она помогает ремонтировать или собирать микросхемы с минимальными рисками для элементов.
- ТОП ИК станций
- Как выбрать инфракрасную паяльную станцию
- Обзор характеристик инфракрасных паяльных станций
Обзорная таблица паяльных станций ACHI
| Характеристики | IR-PRO-SC | IR-PRO-SC-V4 |
| Наличие нагревателей | Верхний, преднагреватель | Верхний, нижний |
| Общая мощность, Вт | 2500 | 2500 |
| Мощность верхнего нагревателя, Вт | 400 | 450 |
| Мощность нижнего нагревателя, Вт | нет | 2400 |
| Мощность преднагревателя, Вт | 2000 | нет |
| Вакуумный захватчик | да | нет |
| Оптическая система позиционирования | нет | |
| Позиционирование платы | да | |
| Интерфейс передачи данных | USB/ RS-232 | RS-232 |
Часто задаваемые вопросы
Чем инфракрасная станция лучше фена для BGA?
Инфракрасный нагрев прогревает всю площадь под корпусом равномерно, поэтому шарики припоя плавятся одновременно и чип садится ровно. Фен греет струёй, даёт неравномерный прогрев по большому корпусу и сдувает мелкие детали. Для BGA инфракрасный принцип аккуратнее.
Зачем нужен нижний преднагрев?
Нижний нагреватель равномерно прогревает всю плату перед пайкой и снижает температурный перепад. Это уменьшает риск коробления текстолита и отслоения дорожек, а верхнему нагревателю остаётся довести до плавления только зону чипа.
Можно ли делать реболлинг на такой станции?
Да, инфракрасная станция подходит для снятия чипа, очистки площадки и установки после накатки шаров. Равномерный прогрев помогает ровно посадить корпус. Для повторяемого результата работайте по температурному профилю и контролируйте нагрев термопарой.
Как не перегреть плату?
Ведите нагрев по профилю: сначала преднагрев, затем выход на температуру пайки, потом плавное остывание. Резкий скачок температуры коробит плату и рвёт дорожки. Термопару крепите рядом с корпусом, чтобы контролировать реальную температуру, а не уставку.
Документация и ПО ACHI IR-PRO-SC
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации для инфракрасной паяльной станции ACHI IR-PRO-SC
Язык:
Английский
Размер и тип:
700 КБ,
PDF
Отзывы ACHI IR-PRO-SC
Михаил Петров
08.12.2023 23:40:32
У меня вопрос:
За эти деньги эта установка сама выставляет температуру для выпайки элемента, сама его захватывает и выносит с платы?
Я просто видел более дешевые решения с подогревом, графиком пост нагрева с присоской для снятия элемента. Это устройство умеет снимать элементы?
За эти деньги эта установка сама выставляет температуру для выпайки элемента, сама его захватывает и выносит с платы?
Я просто видел более дешевые решения с подогревом, графиком пост нагрева с присоской для снятия элемента. Это устройство умеет снимать элементы?
SUPEREYES.RU
11.12.2023 08:08:47
У меня вопрос:
За эти деньги эта установка сама выставляет температуру для выпайки элемента, сама его захватывает и выносит с платы?
Я просто видел более дешевые решения с подогревом, графиком пост нагрева с присоской для снятия элемента. Это устройство умеет снимать элементы?
Михаил, здравствуйте!
Спасибо за ваш вопрос относительно паяльной станции ACHI IR-PRO-SC. Сообщаем, что у данной модели отсутствует оптическая система позиционирования и функция автоматической установки и снятия чипов. Тем не менее, она обладает другими преимуществами как вакуумный захватчик, подключение к ПК, хранение до 10 термопрофилей, и разработана с упором на простоту в управлении и обслуживании.
Хотелось бы поделиться нашей политикой ценообразования, чтобы вы лучше понимали из чего складывается стоимость товара. Мы сотрудничаем напрямую с поставщиком, что позволяет нам предоставлять вам гарантию производителя. Тем самым вы избегаете возможных рисков, возникающих при покупке из-за границы. Мы стремимся предоставлять нашим клиентам оптимальное соотношение цены и качества. У нас вы получаете не только продукт, но и уверенность в его надежности и полную поддержку от нашей команды в случае возникновения каких-либо вопросов или сложностей.
С уважением, Администрация магазина Суперайс
Успешная отправка
Отзыв отправлен!
В ближайшее время ваш отзыв появится на сайте после проверки.
Закрыть
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
17172
Модель (серия):
T-962C
Производитель:
PUHUI
Страна производства:
Китай
Гарантия, мес.:
12
Макс. температура нагрева, °C:
280
Тип нагрева:
Комбинированный
Конструкция печи:
Камерная
Потребляемая мощность, Вт:
2900
Площадь пайки, мм:
587 x 400
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
17164
Модель (серия):
GT1030
Производитель:
GRANBO
Страна производства:
Китай
Гарантия, мес.:
12
Макс. мощность ультразвука, Вт:
600
Наличие подогрева:
С подогревом
Мин. температура нагрева, °C:
20
Макс. температура нагрева, °C:
80
Ёмкость мойки, л:
30
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
18465
Модель (серия):
DHO1074
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
2000
Время нарастания, нс:
≤5
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
3169
Модель (серия):
DH-5830
Производитель:
Dinghua
Страна производства:
Китай
Гарантия, мес.:
36
Общая мощность, Вт:
5500
Тип верх. нагревателя:
Термовоздушный
Тип ниж. нагревателя:
Термовоздушный
Тип преднагревателя:
Инфракрасный
Мощность верх. нагревателя, Вт:
1200
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
19438
Модель (серия):
IR PRO SC-V4
Производитель:
ACHI
Страна производства:
Китай
Гарантия, мес.:
12
Общая мощность, Вт:
2550
Тип верх. нагревателя:
Инфракрасный
Тип ниж. нагревателя:
Инфракрасный
Мощность верх. нагревателя, Вт:
450
Мощность ниж. нагревателя, Вт:
2400
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
23782
Модель (серия):
HBT4561H
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Измерение постоянного тока:
Нет
Измерение постоянного напряжения:
Да
Сопротивление:
да
Емкость :
нет
Сохранение результатов тестирования:
Да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
9397
Модель (серия):
HG561H
Производитель:
Sanwa
Страна производства:
Китай
Гарантия, мес.:
12
Макс. тестируемое напряжение:
500 В
Мин. тестируемое напряжение:
15 В
Сопротивление изоляции:
до 110 МОм
Артикул (код товара):
7846
Модель (серия):
LM80
Производитель:
UNI-T
Страна производства:
Китай
Гарантия, мес.:
12
Макс. дальность измерения, м:
80
Точность измерения:
± 2.0 мм
Кол-во точек начала отсчета:
2
Встроенный прицел:
Нет
Для охоты и туризма:
Нет
Добавить в избранное
Артикул (код товара):
25779
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Совместимо с Arduino:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
33299
Модель (серия):
HunterARM
Производитель:
Xiao-r
Страна производства:
Китай
Гарантия, мес.:
3
Возм. программирования:
Да
Конфигурация:
Собранный
Камера:
Есть
Роботы на базе:
NVIDIA Jetson Nano
Габариты прибора:
робот полностью: 346 х 249 х 340
дисплей: 165 х 110 х 20 мм
дисплей: 165 х 110 х 20 мм
Добавить в избранное
Артикул (код товара):
25823
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
3
Совместимо с Arduino:
Нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11892
Модель (серия):
2x/30 мм
Производитель:
Saike Digital
Страна производства:
Китай
Гарантия, мес.:
6
Макс. оптическое увел. (коэффициент), крат:
2
Вес нетто, кг:
0.1
Добавить в избранное
Артикул (код товара):
2908
Модель (серия):
AR925
Производитель:
SMART SENSOR
Страна производства:
Китай
Гарантия, мес.:
12
Макс. частота вращения, об/мин:
19999
Мин. рабочее расстояние, мм:
0
Макс. рабочее расстояние, мм:
0
Добавить в избранное
Артикул (код товара):
20002
Модель (серия):
250X
Производитель:
Science Can
Страна производства:
Китай
Гарантия, мес.:
12
Конструкция:
Прямой
Макс. оптическое увел. (коэффициент), крат:
250
Мин. оптическое увел. (коэффициент), крат:
100
Тип:
Биологический
Материал оптики:
Оптическое стекло
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Артикул (код товара):
11558
Модель (серия):
ST-7045
Производитель:
Crystallite
Страна производства:
Китай
Гарантия, мес.:
12
Макс. оптическое увел. (коэффициент), крат:
45
Мин. оптическое увел. (коэффициент), крат:
7
Тип:
Стереоскопический панкратический
Макс. рабочее расстояние, мм (для стереомикроскопов):
100
Разреш. матрицы цифровой камеры, число Мпк:
38,0
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
17971
Модель (серия):
KC901V
Производитель:
MEASALL
Страна производства:
Китай
Гарантия, мес.:
12
Добавить в избранное
Артикул (код товара):
19565
Модель (серия):
HX-T100
Производитель:
MECHANIC
Страна производства:
Китай
Гарантия, мес.:
0
Способ пайки:
Свинцовая
Вид:
Мягкий (легкоплавкий)
Форма припоя:
Проволока
Диаметр сечения, мм:
0,6
Температура начала плавления, °C:
180
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
НДС 22%
Добавить в избранное
Артикул (код товара):
17974
Модель (серия):
KC901M
Производитель:
MEASALL
Страна производства:
Китай
Гарантия, мес.:
12
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9258
Модель (серия):
ZC11D-10
Производитель:
Jinchuan
Страна производства:
Китай
Гарантия, мес.:
12
Макс. тестируемое напряжение:
2500 В
Мин. тестируемое напряжение:
0 В
Сопротивление изоляции:
до 2500 МОм
НДС 22%
Добавить в избранное
Артикул (код товара):
7688
Модель (серия):
H-D510A
Производитель:
SNDWAY
Страна производства:
Китай
Гарантия, мес.:
12
Макс. дальность измерения, м:
50
Точность измерения:
± 2.0 мм
Кол-во точек начала отсчета:
2
Встроенный прицел:
Нет
Для охоты и туризма:
Нет
Добавить в избранное
Артикул (код товара):
4360
Модель (серия):
-
Производитель:
HiLDA
Страна производства:
Китай
Гарантия, мес.:
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
15353
Модель (серия):
JX27
Производитель:
HIGH POWER
Страна производства:
Китай
Гарантия, мес.:
12
Возм. регулировки вых. тока:
нет
Возм. регулировки вых. напряжения:
нет
Кейс/чехол в комплекте:
да
Пиковый пусковой ток, А:
600
Емкость встр. батареи, мА•ч:
20000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
9724
Модель (серия):

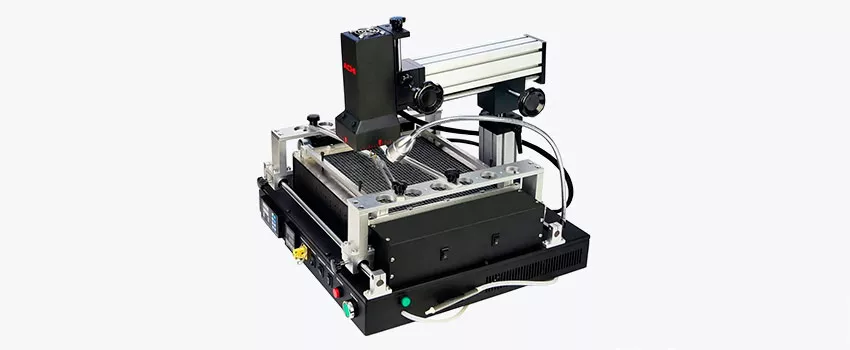

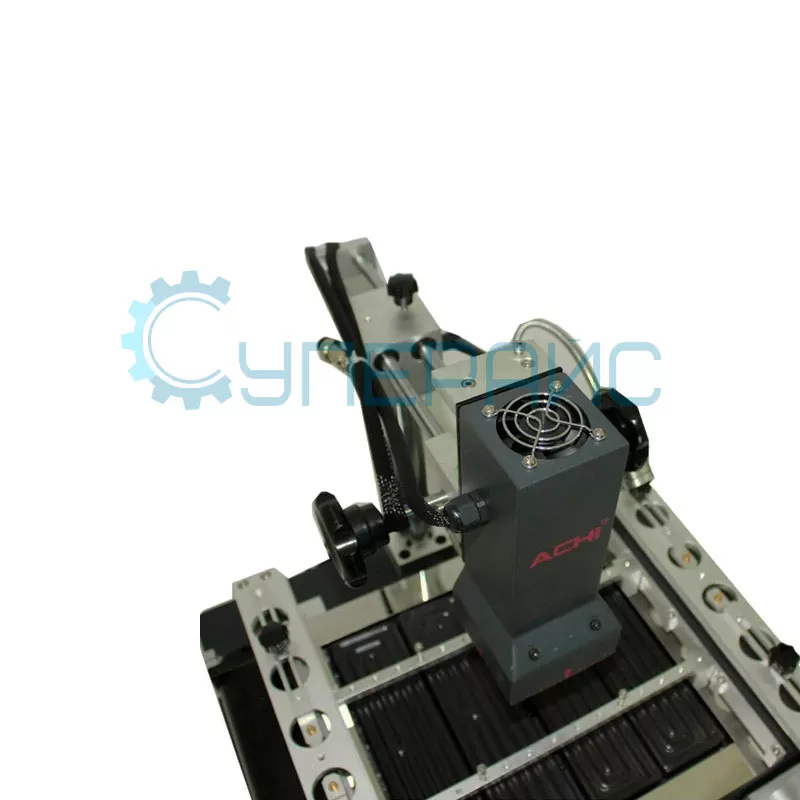

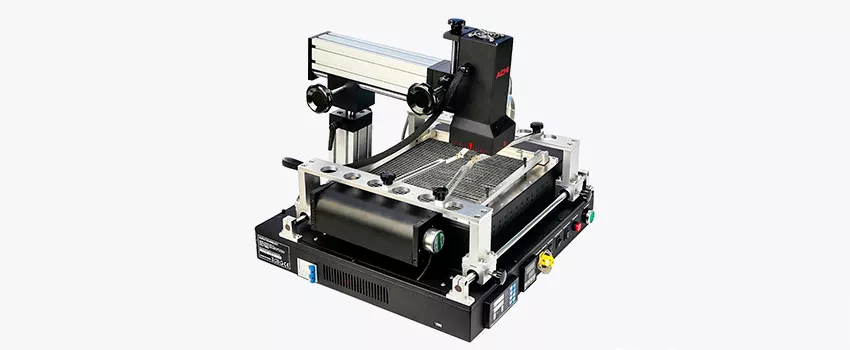

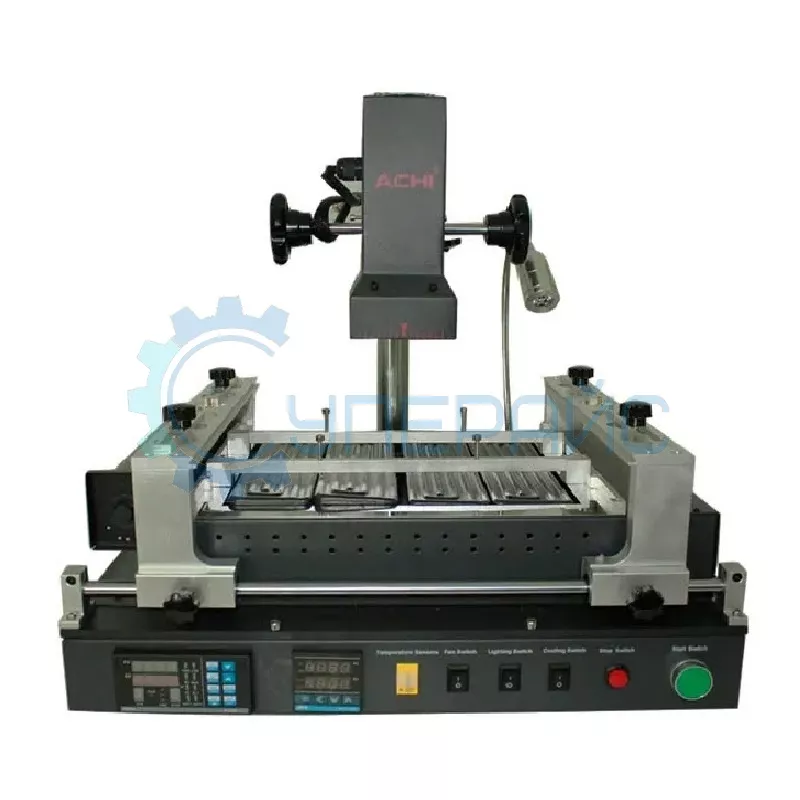

IR-PRO-SC
Производитель:
ACHI
Страна производства:
Китай
Гарантия, мес.:
12
Общая мощность, Вт:
2500
Тип верх. нагревателя:
Инфракрасный
Мощность верх. нагревателя, Вт:
400
Мощность преднагревателя, Вт:
2000
Макс. температура нагрева, °C:
400
Благодарственные письма
