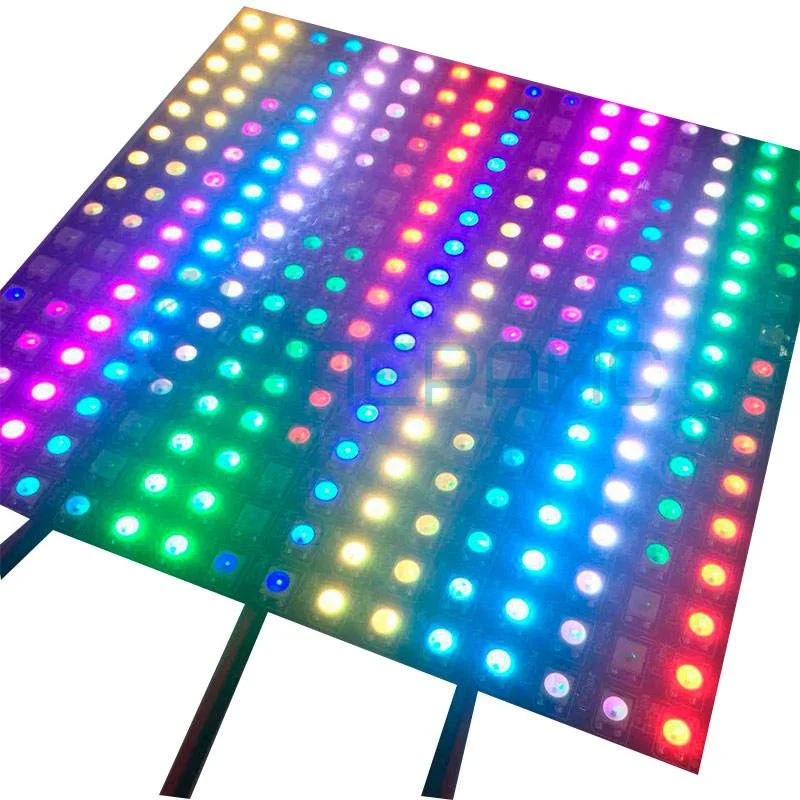

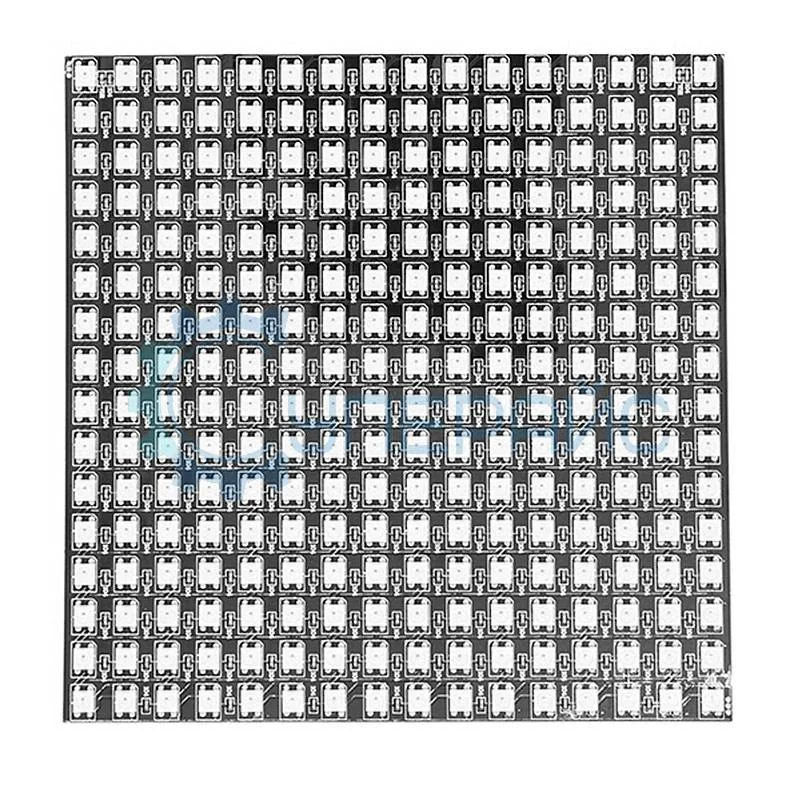

Адресная светодиодная RGB матрица 16x16 с чипом WS2812B
Артикул (код товара): 10606
2 739 ₽
2 739 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 36 шт.
Артикул (код товара)
10606
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики 8х8 WS2812B
Общие данные
Артикул (код товара)
10606
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Описание 8х8 WS2812B
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LED матрицы 16x16
| Характеристики LED матрицы | |
| Тип матрицы | LED |
| Количество светодиодов | 256 штук |
|
Размерность матрицы |
16 х 16 |
| Цвет свечения |
RGB |
| Чип |
WS2812B |

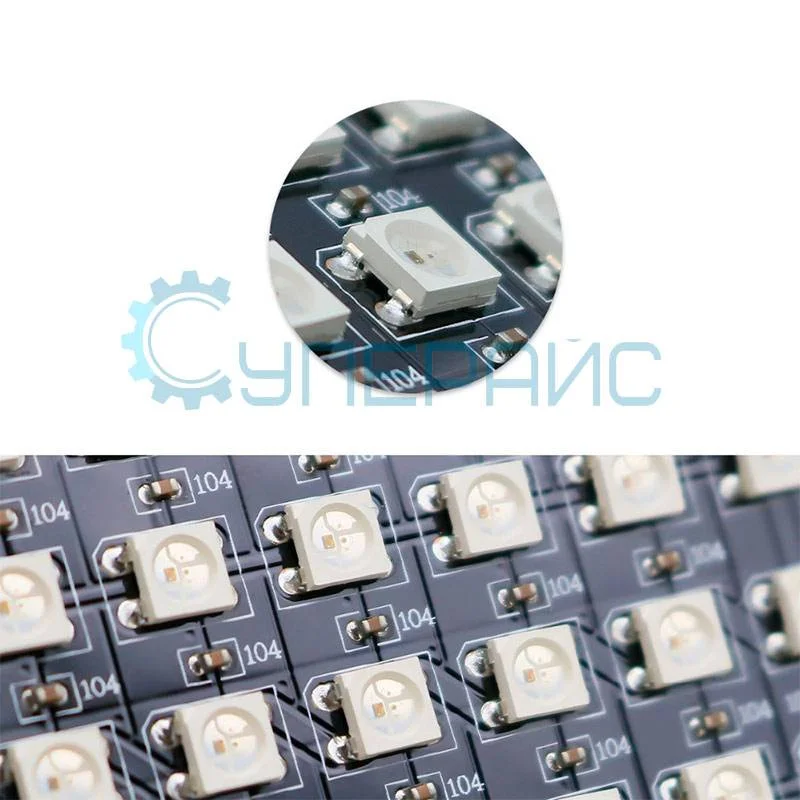

| Тип светодиода |
SMD5050 |
| Яркость |
4600 люмен |
|
Поддержка платформ |
полностью совместим с Arduino |
| Герметичность |
ip33 (не защищена от влаги и пыли) |
| Подложка | гибкая |
| Цвет подложки | черная |
| Область применения | графический индикатор |
| Общие характеристики | |
| Рабочее напряжение |
DC 5 В |
| Мощность |
76.8 Вт |
|
Рабочая температура |
- 20°С - 60°С |
| Температура хранения |
- 30°С - 70°С |
| Относительная влажность | 10 % ~ 95 % |
| Размер модуля | 65 х 65 х 3 мм |
| Вес |
∼ 50 грамм |
| Комплектация |
LED матрица 16x16 - 1 шт |

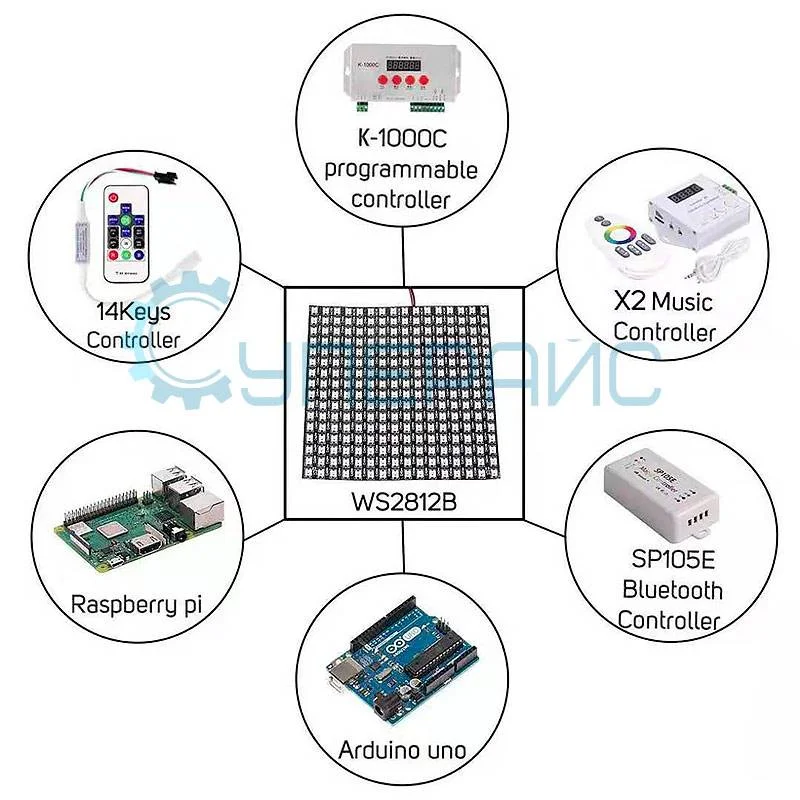

Подключение к Arduino UNO
Часто задаваемые вопросы
Чем адресная матрица отличается от обычной RGB панели?
У адресной панели в каждом пикселе стоит собственный драйвер, поэтому вся сборка управляется одной сигнальной линией. Контроллер отправляет по ней последовательность цветов, и каждый светодиод забирает свою порцию данных. Обычная RGB панель требует отдельных каналов на цвета и не позволяет задать разный цвет отдельным точкам без внешней схемы управления.
Какое питание нужно для панели 16х16?
Считайте по максимуму: белый цвет на полной яркости включает все три кристалла в каждом пикселе одновременно. Источник берут с запасом по току, а провода питания делают короткими и достаточного сечения. Питание через плату микроконтроллера почти всегда приводит к просадкам и странным цветам. Общий провод источника и контроллера обязательно объединяют.
Как подключить матрицу к Arduino или ESP32?
Сигнальный вход панели заводят на цифровой вывод контроллера, желательно через небольшой резистор. Питание подают от отдельного источника, объединив общий провод с платой. По питанию перед первым пикселем ставят конденсатор, он гасит бросок тока при включении. Программную часть закрывают готовые библиотеки, где достаточно указать вывод и число пикселей.
Можно ли собрать несколько матриц в один экран?
Да, панели стыкуют по краям, соединяя выход одной со входом следующей. Питание при этом заводят на каждый модуль отдельно, иначе дальние пиксели уйдут в желтизну от просадки. В программе задают общее число светодиодов и порядок обхода. Библиотеки для матричных экранов умеют работать с составными панелями и пересчитывать координаты автоматически.
