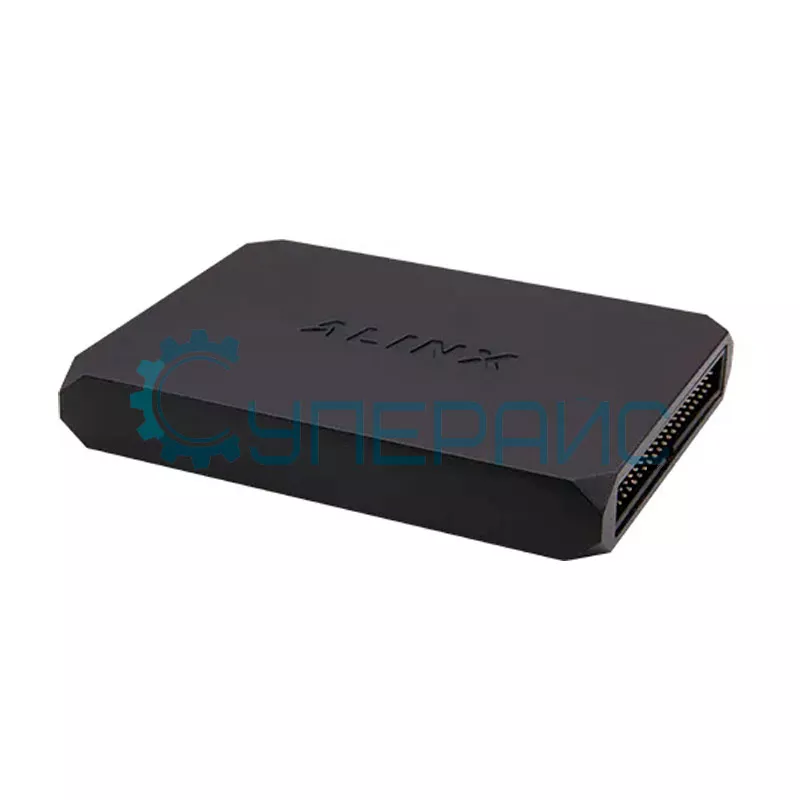

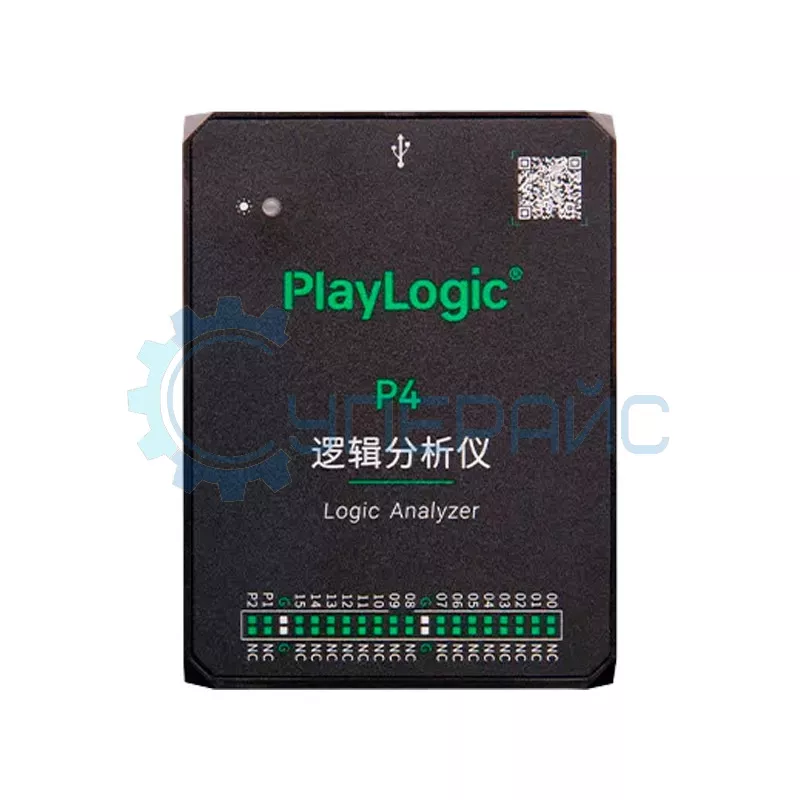

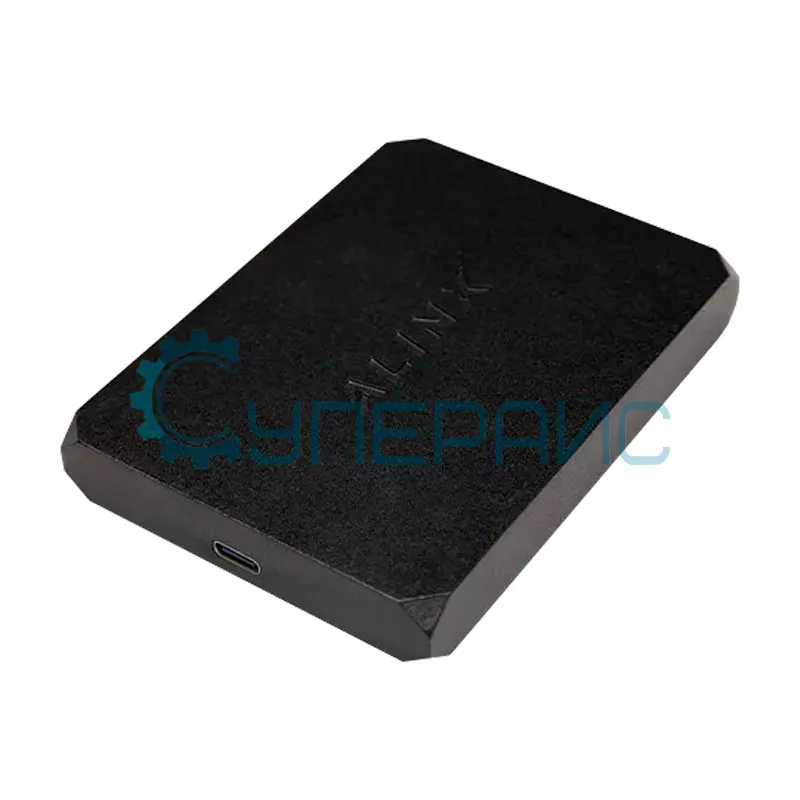

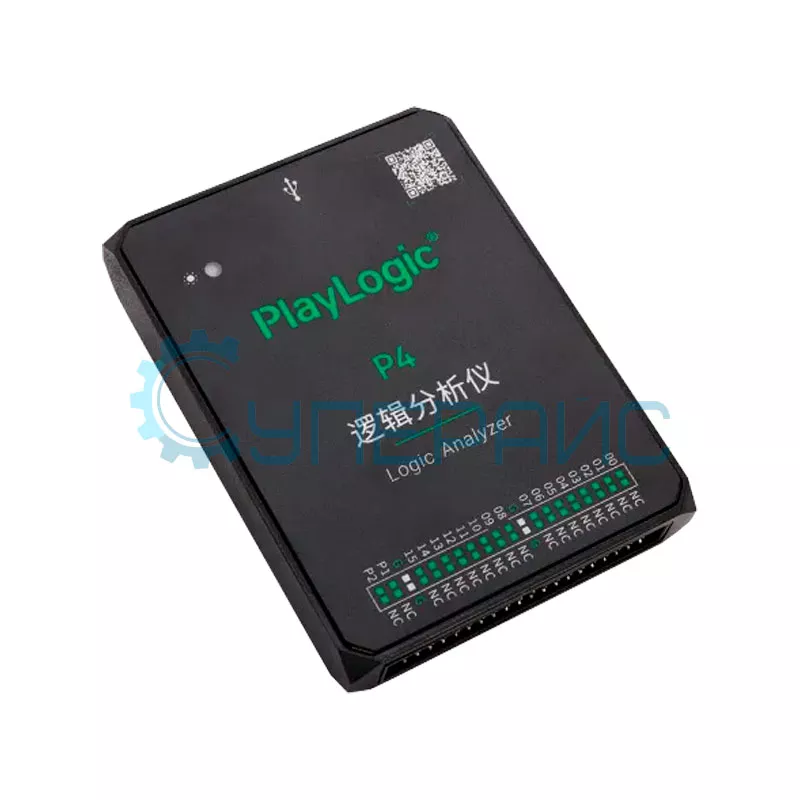

Логический анализатор ALINX PlayLogic P4 (16 каналов)
Артикул (код товара): 20507
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
14 910 ₽
14 910 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
20507
Модель (серия)
PlayLogic P4
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики ALINX PlayLogic P4
Артикул (код товара)
20507
Модель (серия)
PlayLogic P4
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
20
Кол-во цифровых каналов
Вход. напряжение (макс), В
Макс. частота дискретизации, МГц
Пороговое напряжение (логические уровни), В
- 4,0 ~ 4,0 (шаг 0,01)
Мин. импульс захвата, нс
Встроенная память, Мбит
Вход. сопротивление, кОм
Анализ протоколов и интерфейсов
I2C
SPI
UART
CAN
1-WIRE
I2S
JTAG
SWD
MDIO
USB
Manchester
UNI/O
I2S/PCM
LIN
Atmel SWI
PS/2 Keyboard/Mouse
HDMI CEC
Modbus
SDIO
SMBus
SPI
UART
CAN
1-WIRE
I2S
JTAG
SWD
MDIO
USB
Manchester
UNI/O
I2S/PCM
LIN
Atmel SWI
PS/2 Keyboard/Mouse
HDMI CEC
Modbus
SDIO
SMBus
Автоизмерения
Нет
Дополнительно
ШИМ-генератор
Вес (кг)
0,1
Показать больше
Показать меньше
Описание ALINX PlayLogic P4
Технические характеристики ALINX PlayLogic P4
| Количество каналов | 16 |
| Максимальная частота дискретизации |
100 МГц - 3 канала 50 МГц - 6 каналов 32 МГц - 9 каналов 16 МГц - 16 каналов |
| Глубина выборки в потоковом режиме | 10 Гса |
| Пропускная способность | 20 МГц |
| Минимальная ширина захватываемого импульса | 20 нс |
| Входное напряжение | -50 ~ 50 В |
| Входное сопротивление | 220 кОм |
| Емкость | 12 пФ |
| Пороговое напряжение |
-4 ~ 4 В шаг: 0,01 В |
| Операционная система | Win7/8/10, Linux, Mac OS |
| Анализ протоколов | 1-Wire, Atmel SWI, CAN, DHT11/12, DMX-512, DS18B20, HDMI CEC, I2C, I2C-EEPROM, I2S/PCM, IR-NEC, IR-JVC, IR-RC5, IR-RC6, IR-Sharp, IR-SIRC, JTAG, LCD1602/12864, LIN, Manchester, MDIO, MIDI, Modbus, Parallel, Parallel 8080, Parallel 6800, PS/2 Keyboard, RDM, RGB-WS28xx, SDIO, SMBus, SPI, SWD, UART/RS232/485, UNI/O, USB LS/FS, Wiegand |
| Характеристики ШИМ-генератора | |
| Количество каналов | 2 |
| Диапазон выходных частот | 0,1 - 10 МГц |
| Шаг настройки цикла | 10 нс |
| Шаг настройки ширины импульса | 10 нс |
| Выходное напряжение | +3,3 В |
| Общие характеристики | |
| Габариты | 94 x 71 x 13,6 мм |
| Интерфейс | USB Type-C |
| Ток в режиме ожидания | 100 мА |
| Максимальный рабочий ток | 200 мА |
| Комплектация | логический анализатор ALINX PlayLogic P4 – 1 шт |
|
кабель Type-C – 1 шт 9p кабель – 3 шт 2p кабель – 2 шт клипсы – 18 шт |
|
Логический анализатор ALINX PlayLogic P4 (16 каналов)
ALINX PlayLogic P4 - это миниатюрный прибор, который предназначен для анализа цифровых сигналов в электронных устройствах и комплексах. Модель представляет собой логический анализатор usb с большим набором опций для измерений. Встроенный шим-генератор сигналов формирует тестовые последовательности для проверки оборудования.
Технические особенности устройства:
- 16 измерительных каналов;
- частота дискретизации в 100 мгц;
- подключение через USB Type-C;
- опция захвата импульсов шириной от 20 нс.
Каналы измерения обеспечивают всесторонний анализ цифровых линий. Такая конфигурация важна при отладке сложных схем и микроконтроллеров.
Частота дискретизации позволяет детально исследовать процессы обмена информацией между внутренними компонентами приборов. Пропускная способность 20 мгц гарантирует бесперебойную передачу данных.
Преимущества модели:
- высокая точность измерений;
- возможность длительной записи;
- небольшие размеры;
- лёгкость использования;
- универсальность.
Шим-генератор существенно расширяет функциональность. Устройства поможет при отладке и диагностике оборудования.
Обзорная таблица логических анализаторов ALINX
| Характеристики | PlayLogic P1 | PlayLogic P2 | PlayLogic P3 | PlayLogic P4 |
| Количество каналов | 32 | 16 | ||
| Максимальная частота дискретизации | 500 МГц | 200 МГц | 100 МГц | |
| Пропускная способность | 80 МГц | 40 МГц | 20 МГц | |
| Внутренняя память | 4 Гбит | 2 Гбит | 1 Гбит | - |
| Минимальный импульс захвата | 6,25 нс | 12,5 нс | 20 нс | |
| Входное сопротивление | 220 кОм | |||
| Ёмкость | 12 пФ | |||
| Интерфейс | USB Type-C | |||
