Логический анализатор KINGST LA1002
Логический анализатор KINGST LA1002
Логический анализатор KINGST LA1002
Логический анализатор KINGST LA1002
1 599 руб.

Технические характеристики

Характеристики входа
Количество каналов
 8
Максимальная частота дискретизации 24 МГц
Пропускная способность
 5 МГц
Минимальная ширина захватываемого импульса
 80 нс
Максимальная глубина выборки 10 Гб/канал
Диапазон входного напряжения
 0 В / +5 В
Входное сопротивление
 220 КОм
Емкость 12 пФ
Пороговое напряжение ≤ 1,0 В Низкий уровень
≥ 2,0 В Высокий уровень
Характеристики иcточника питания
Порт USB 2.0 / 3.0
Потребление в режиме ожидания
 50 мА
Максимальный потребляемый ток 80 мА
Общие характеристики

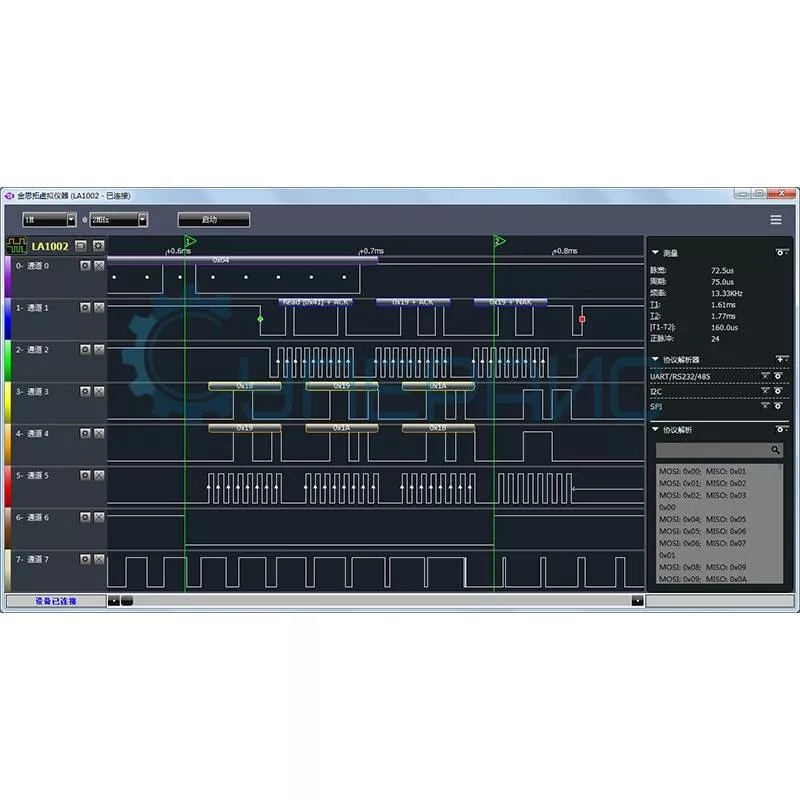

Поддерживаемые стандартные протоколы UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, UNI/O, SDIO, SMBus, USB1.1, PS/2, NEC InfraRed, Parallel, и д.р.
Поддерживаемые операционные системы Windows XP, Vista, Windows 7/8/10(32/64bit)
Размеры 53 мм х 28 мм х 14 мм

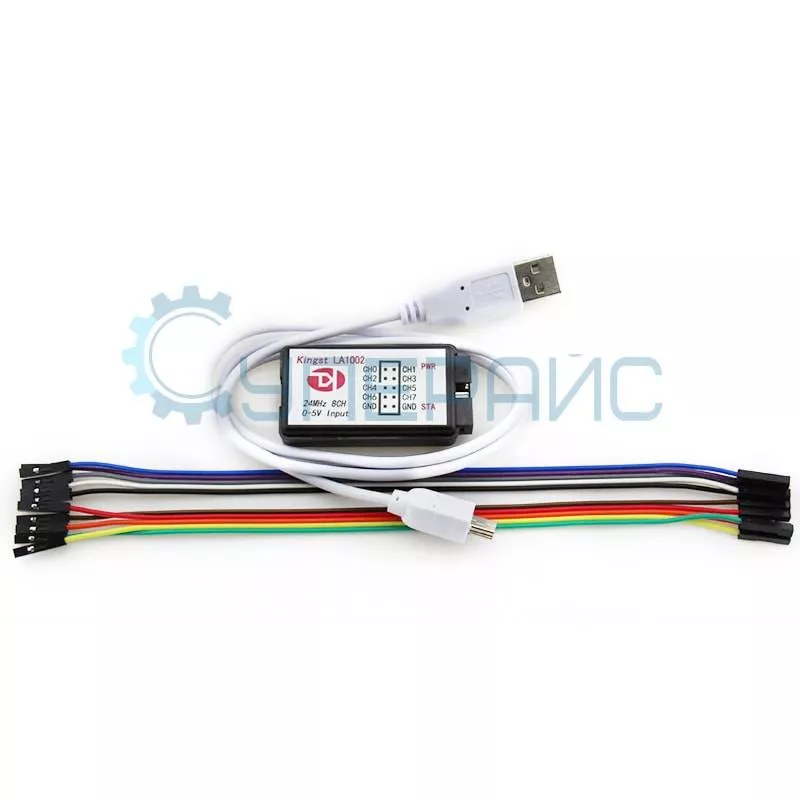

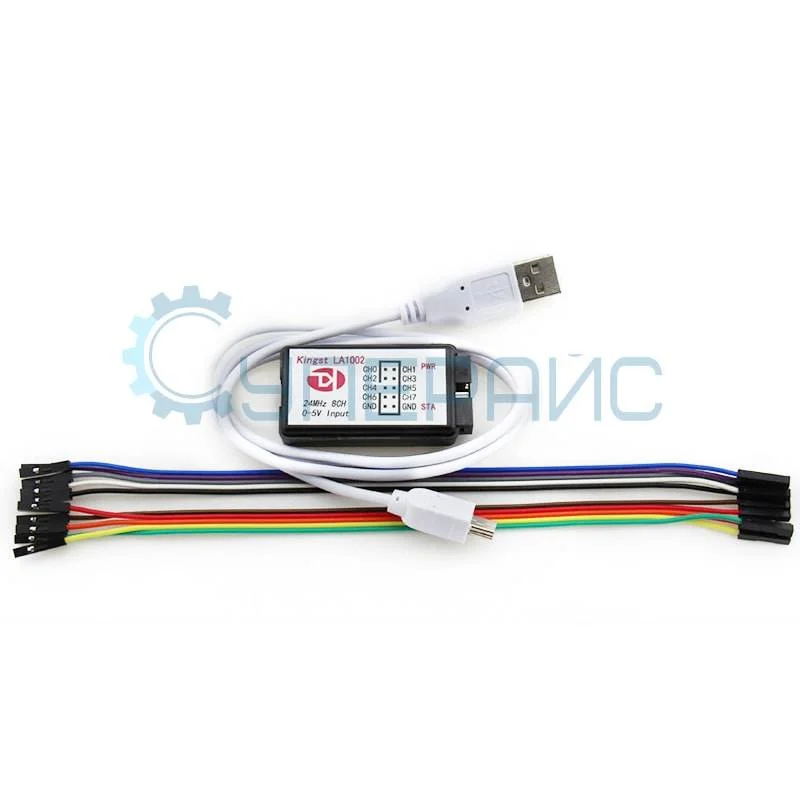

Комплектация логический анализатор KINGST LA1002 – 1 шт

кабель (гребенка) – 10 шт
кабель USB – 1 шт

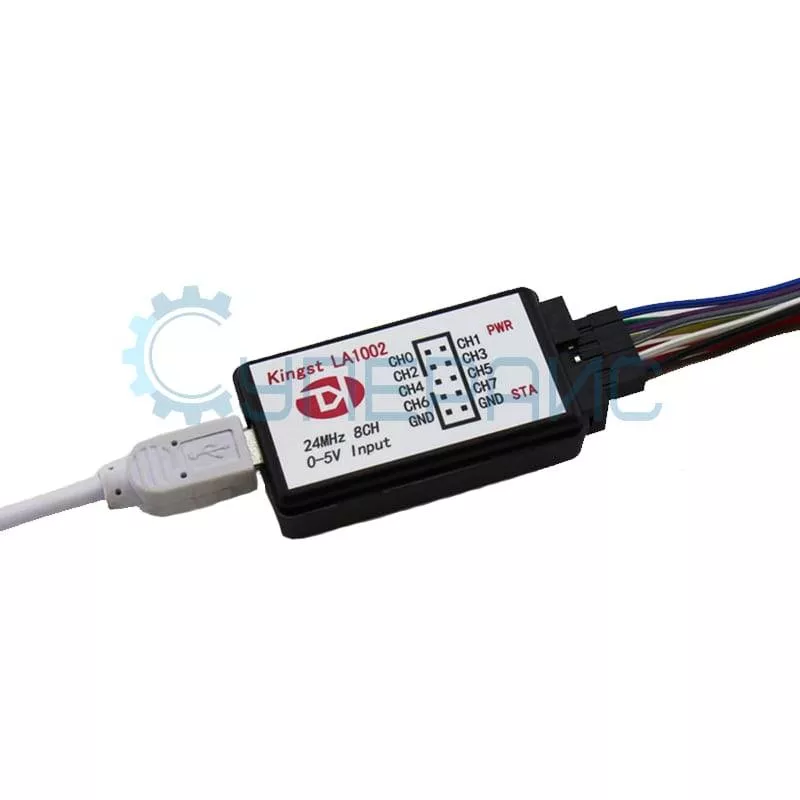

KINGST LA1002 представляет собой надежный 8-ми канальный логический анализатор, с частотой дискретизации до 24 МГц и полосой пропускания 5 МГц, под управлением компьютера через интерфейс USB. Он удобен в эксплуатации, легко настраивается и имеет продуманный, интуитивно понятный интерфейс управления. Логический анализатор имеет небольшие габариты и не занимает много места на рабочем столе. Это незаменимый инструмент для инженеров-разработчиков цифровых схем.

Статьи и инструкции:
Скачать инструкцию пользователя логического анализатора KINGST LA1002 (1,33 МБ, англ.)

Программное обеспечение:
Скачать программное обеспечение для логического анализатора KINGST LA1002(англ.)
