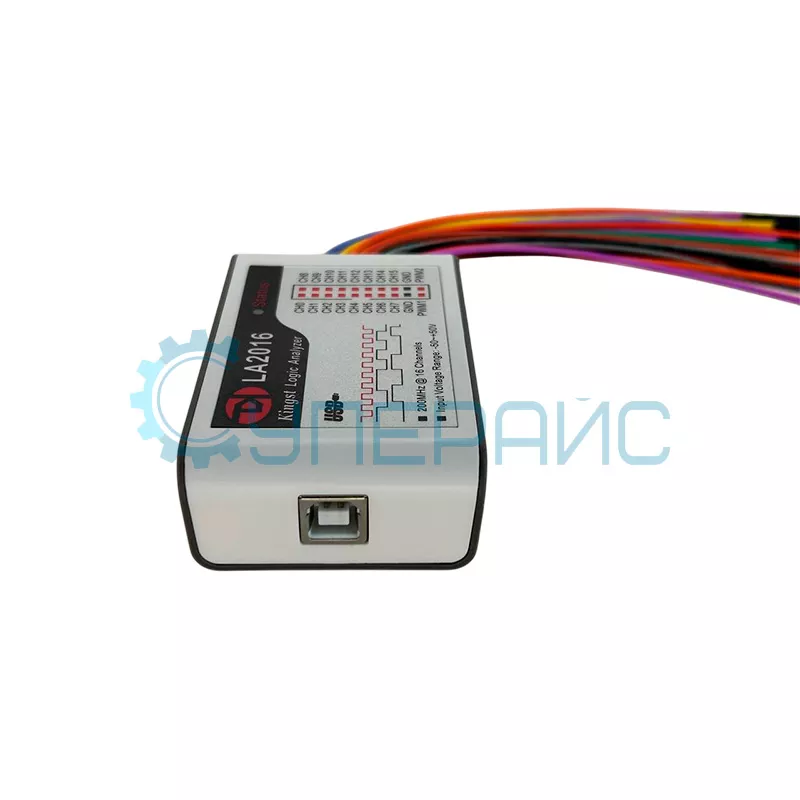

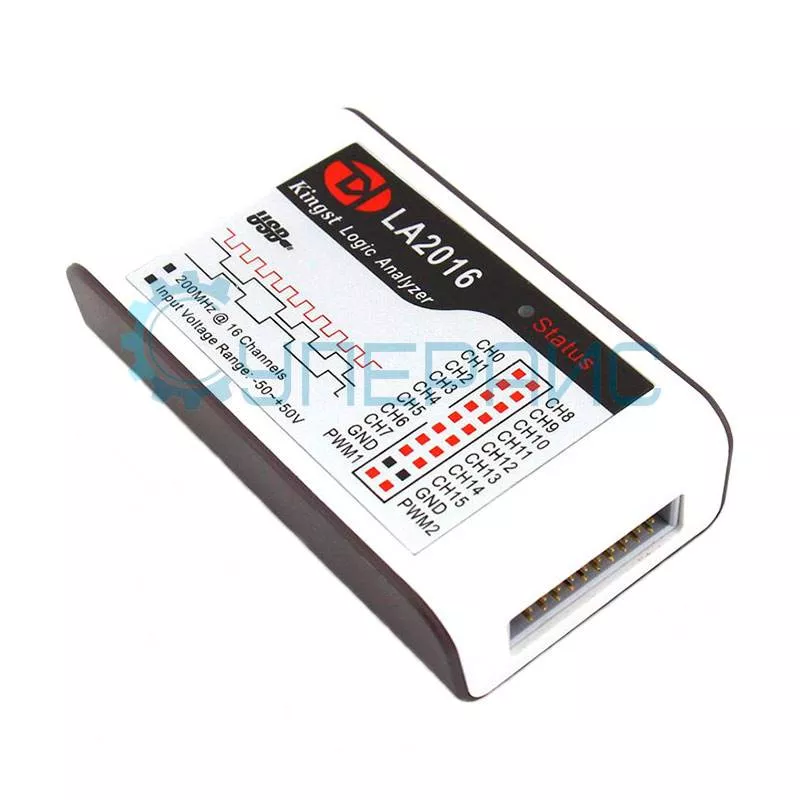

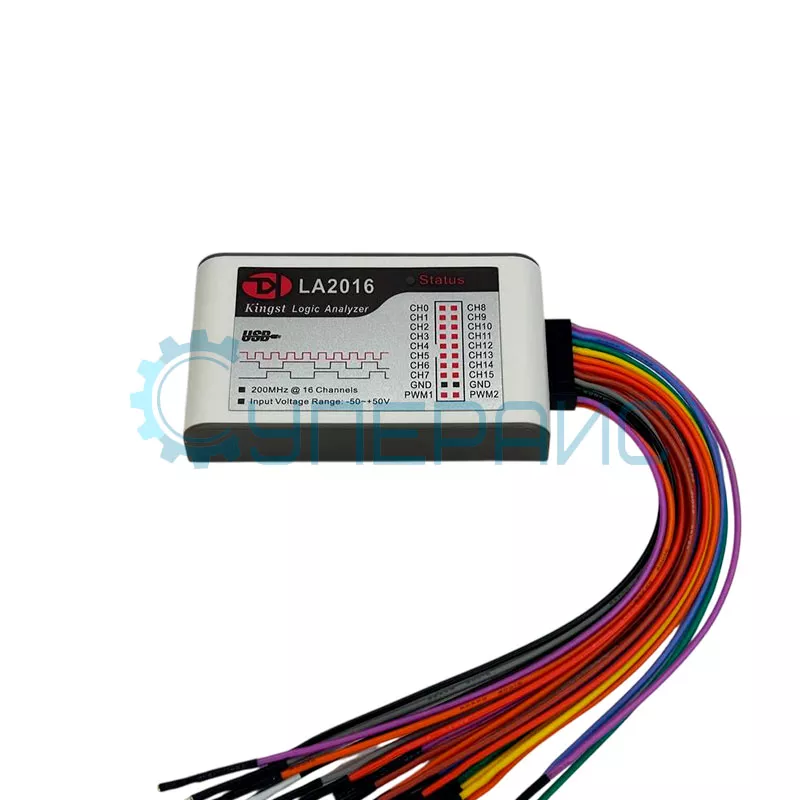

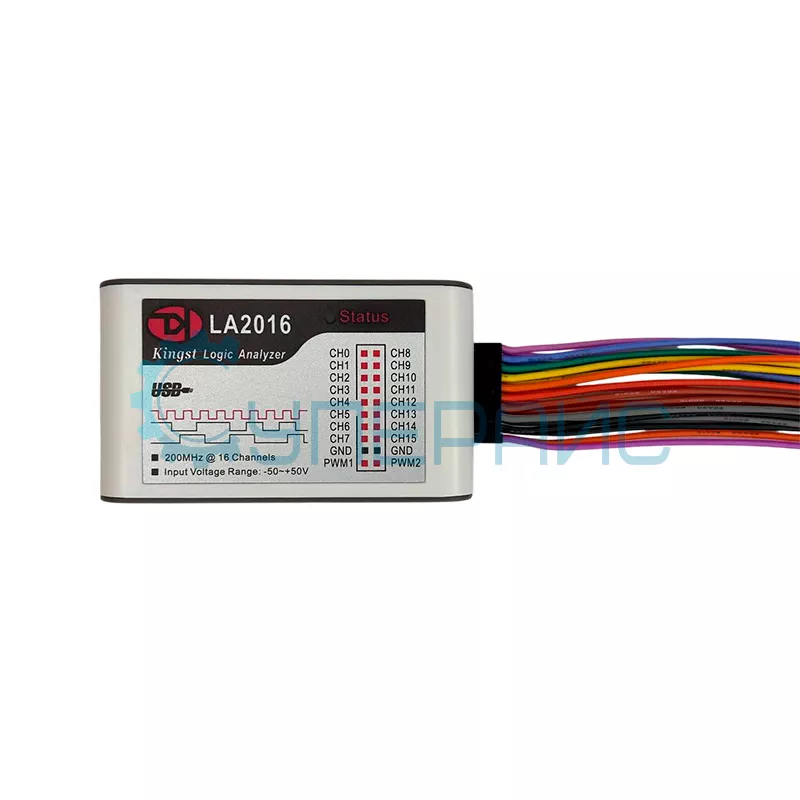

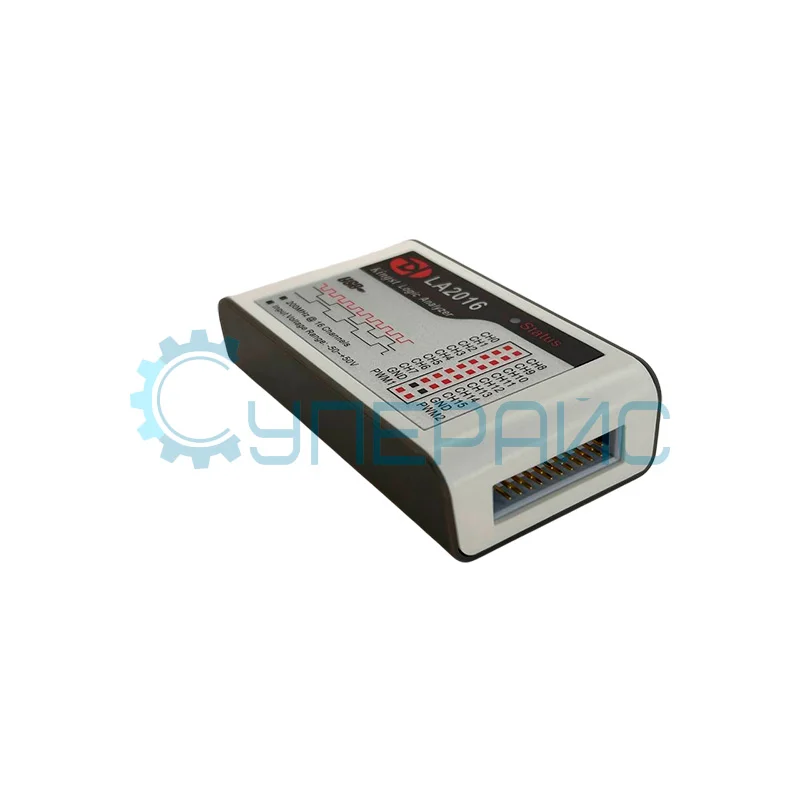

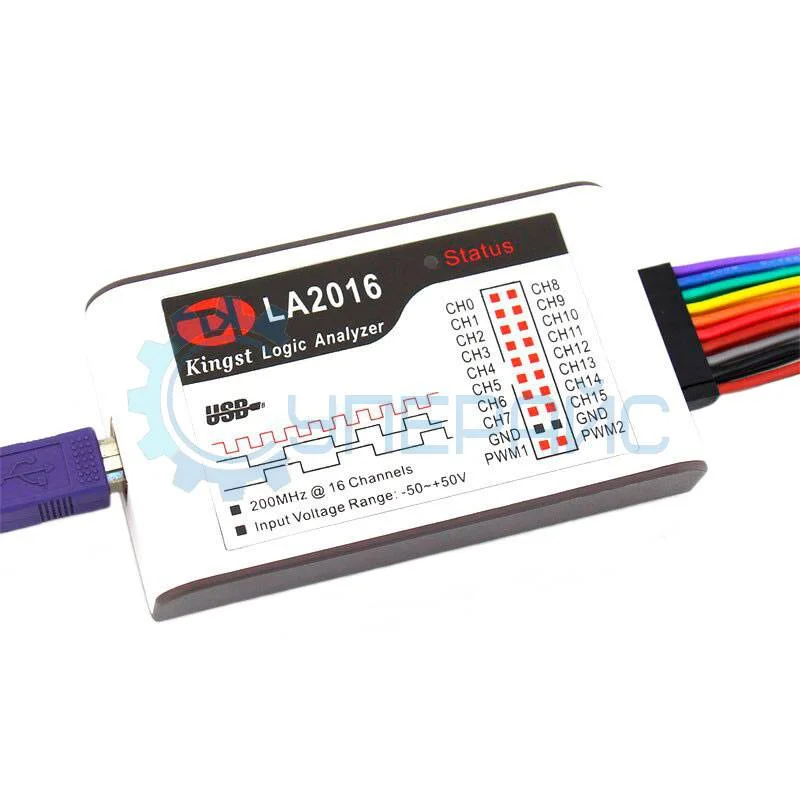

Логический анализатор KINGST LA2016
12 580 ₽
12 580 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 10 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
1090
Модель (серия)
LA2016
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Kingst LA2016
Артикул (код товара)
1090
Модель (серия)
LA2016
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
40
Кол-во цифровых каналов
Вход. напряжение (макс), В
Макс. частота дискретизации, МГц
Пороговое напряжение (логические уровни), В
- 4,0 ~ 4,0 (шаг 0,01)
Мин. импульс захвата, нс
Встроенная память, Мбит
Вход. сопротивление, кОм
Анализ протоколов и интерфейсов
I2C
SPI
CAN
1-WIRE
JTAG
USB
DMX512
Manchester
UNI/O
Simple Parallel
I2S/PCM
LIN
PS/2 Keyboard/Mouse
HDMI CEC
Modbus
SPI
CAN
1-WIRE
JTAG
USB
DMX512
Manchester
UNI/O
Simple Parallel
I2S/PCM
LIN
PS/2 Keyboard/Mouse
HDMI CEC
Modbus
Автоизмерения
Ширина импульса
Период
Частота
Рабочий цикл
Период
Частота
Рабочий цикл
Дополнительно
Нет
Показать больше
Показать меньше
Описание Kingst LA2016
Технические характеристики KINGST LA2016
| Количество каналов | 16 |
| Максимальная частота дискретизации | 200 МГц |
| Пропускная способность | 40 МГц |
| Минимальная ширина захватываемого импульса | 12,5 нс |
| Размер памяти | 1 Гбит |
| Глубина выборки | 50 МВыб / канал |
| Максимальная глубина сжатия | 10 ГВыб / канал |
| Диапазон входного напряжения | -50 В / +50 В |
| Входное сопротивление | 220 КОм |
| Емкость | 12 пФ |
| Пороговое напряжение | от -4 В до +4 В (шаг 0,01 В) |
| Характеристики ШИМ - выхода | |
| Количество каналов | 2 |
| Диапазон частот | от 0,1 МГц до 20 МГц |
| Шаг настройки частоты ШИМ - генератора | 10 нс |
| Шаг настройки ширины импульса ШИМ -генератора | 5 нс |
| Выходное напряжение ШИМ-генератора | +3,3 В |
| Выходное сопротивление ШИМ-генератора | 50 Ом |
| Характеристики иcточника питания | |
| Порт | USB 2.0 / 3.0 |
| Потребление в режиме ожидания | 150 мА |
| Максимальный потребляемый ток | 300 мА |
|
Общие характеристики |
|
| Поддерживаемые стандартные протоколы | UART/RS-232/485, I2C, SPI, CAN, DMX512, HDMI CEC, I2S/PCM, JTAG, LIN, Manchester, Modbus, 1-Wire, Simple Parallel, PS/2 Keyboard/Mouse, UNI/O, USB1.1 |
| Поддерживаемые операционные системы | Windows XP, Vista, Windows 7/8/10(32/64bit) |
| Габариты изделия | 155 x 200 x 55 мм |
| Габариты упаковки | 220 х 255 х 55 мм |
| Вес брутто | 386 г |

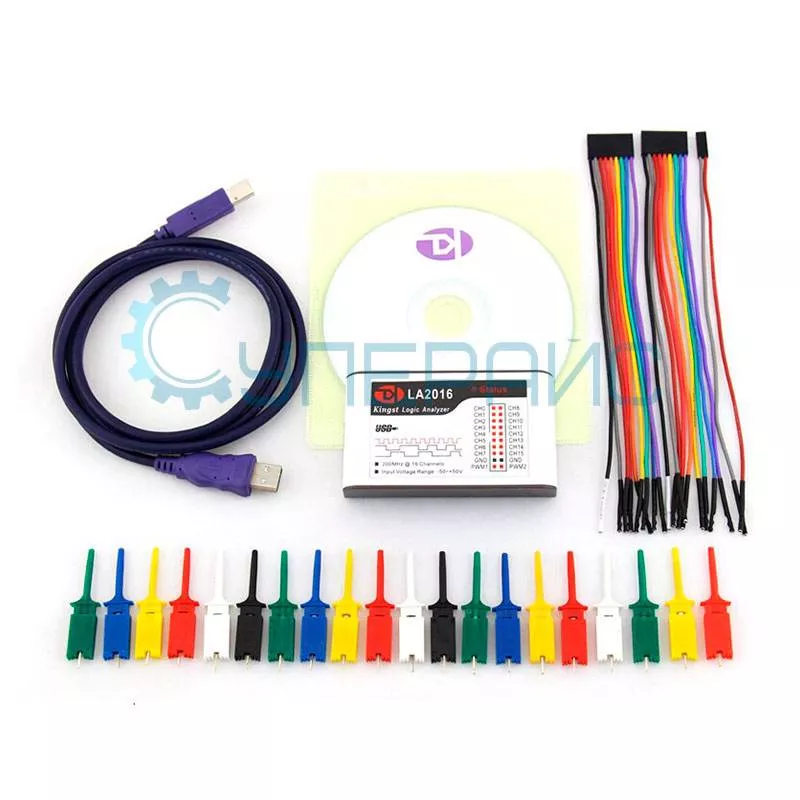

| Комплектация |
логический анализатор KINGST LA2016 – 1 шт 9p кабель (гребенка) – 2 шт 2p кабель (гребенка) – 1 шт клипсы – 20 шт кабель USB – 1 шт диск с программным обеспечением - 1 шт |
Анализатор логических сигналов KINGST LA2016
Логический анализатор KINGST LA2016 представляет собой измерительный прибор для анализа цифровых сигналов. Устройство помогает инженерам отслеживать работу электронных схем и в конечном счёте выявлять сбои в цифровых системах.
Реализованное количество каналов (16) даёт возможность одновременно контролировать множество сигнальных линий. Такая конфигурация будет полезна при анализе сложных цифровых устройств с большим числом соединений.
Частота дискретизации достигает 200 МГц. Такое значение обуславливает точность захвата быстро изменяющихся сигналов. Модель фиксирует переходы состояний в высокоскоростных цифровых схемах.
Пропускная способность прибора составляет 40 МГц. Это определяет максимальную частоту анализируемых сигналов. Значение помогает корректно работать с большинством цифровых протоколов связи.
Размер памяти, который имеет этот логический анализатор сигналов, составляет 1 Гбит. Такой объём буфера даёт возможность записывать длительные последовательности данных.
С прибором могут эффективно работать:
- разработчики цифровой электроники;
- инженеры по тестированию;
- техники по ремонту электронного оборудования.
Сферами применения аппарата выступают:
- разработка микроконтроллерных устройств;
- отладка интерфейсов связи;
- экспериментирование в образовательных лабораториях;
- ремонт в сервисных центрах электроники.
Документация и ПО Kingst LA2016
Название
Язык
Версия
Размер и тип
Руководство пользователя для логических анализаторов KINGST
Язык:
Русский
Размер и тип:
1,85 МБ,
pdf
Инструкция по эксплуатации цифрового логического анализатора KINGST LA2016
Язык:
Английский
Размер и тип:
963 КБ,
PDF
Инструкция по эксплуатации пользовательского декодера протокола SDK для логического анализатора KINGST LA2016
Язык:
Английский
Размер и тип:
603 КБ,
PDF
Программное обеспечение KingstVIS для логического анализатора KINGST LA2016
Язык:
Английский
Версия:
V3.6.3
Размер и тип:
37,2 МБ,
rar
rar
Декодер протокола SDK для логического анализатора KINGST LA2016
Язык:
Английский
Размер и тип:
179 КБ,
ZIP
ZIP
Программное обеспечение для операционной системы Windows для логического анализатора KINGST LA2016
Язык:
Английский
Версия:
V3.5.0
Размер и тип:
37.0 МБ,
RAR
RAR
Программное обеспечение для операционной системы Linux для логического анализатора KINGST LA2016
Язык:
Английский
Версия:
V3.5.0
Размер и тип:
20.4 МБ,
RAR
RAR
Программное обеспечение для операционной системы MacOs для логического анализатора KINGST LA2016
Язык:
Английский
Версия:
V3.5.0
Размер и тип:
18.1 МБ,
RAR
RAR
Показать больше
Показать меньше
