Четырехканальный осциллограф Hantek DPO7104C (4 канала, 100 МГц)
Код товара: 19937
Гарантия 12 месяцев
Официальный дистрибьютор Hantek в России
О товаре 6-разрядный частотомер
Полоса пропускания: 100 МГц
Частота дискретизации: 2 Гвыб/сек
Глубина памяти: 2 Гб
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 6-разрядный частотомер
Полоса пропускания: 100 МГц
Частота дискретизации: 2 Гвыб/сек
Глубина памяти: 2 Гб
Технические характеристики Hantek DPO7104C
| Полоса пропускания | 100 МГц |
| Количество аналоговых каналов | 4 |
| Частота дискретизации | 2 Гвыб/сек |
| Глубина памяти | 2 Гб |
| Входное сопротивление и ёмкость |
1 МОм ± 1 % 50 Ом ± 1 % 21 пФ ± 3 пФ |
| Скорость захвата осциллограмм | 500 000 осциллограмм в секунду |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка |
1 МОм: 500 мкВ/дел - 10 В /дел 50 Ом: 500 мкВ/дел - 1 В /дел |
| Ограничение полосы пропускания | 20 МГц |
| Горизонтальная система | |
| Коэффициент развертки | 5 нс / дел - 1 кс / дел |
| Точность временной базы | ± 1 ppm + 1ppm / длительность |
| Система синхронизации | |
| Режимы триггера | авто, нормальный, одиночный |
| Функции запуска триггера | фронт, ширина импульса, видео, наклон, короткий импульс, импульс с заниженной амплитудой, задержка, установка и удержание, RS232, LIN, CAN, SPI, I²C |
| Система измерения | |
| Математические операции | сложение, вычитание, умножение, деление, БПФ, With, Or, Not, Hetero-Or, Intg, Diff, Lg, Ln, Exp, Abs, AX+B, фильтрация низких частот, фильтрация высоких частот, фильтрация полосовых частот, фильтрация полосовых сопротивлений |
| Автоматическое измерение | 41 вид измерения параметров, поддержка статистики и анализа |
| Функции анализа | частотомер, цифровой вольтметр, анализ мощности, гистограмма, поиск, навигация, история, диаграмма скорости передачи данных |
| Шины и декодирование | parallel, RS232, I²C, SPI, LIN, CAN |
| Аппаратная запись и воспроизведение | более 2 млн. кадров (один канал) |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый мультисенсорный экран, 256-волновая шкала в оттенках серого, послесвечение |

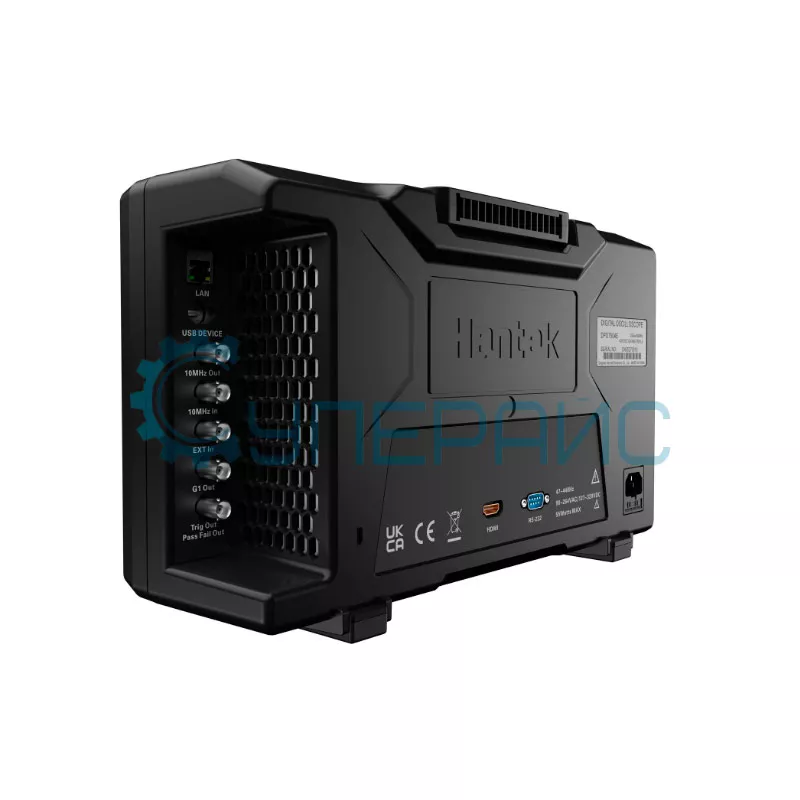

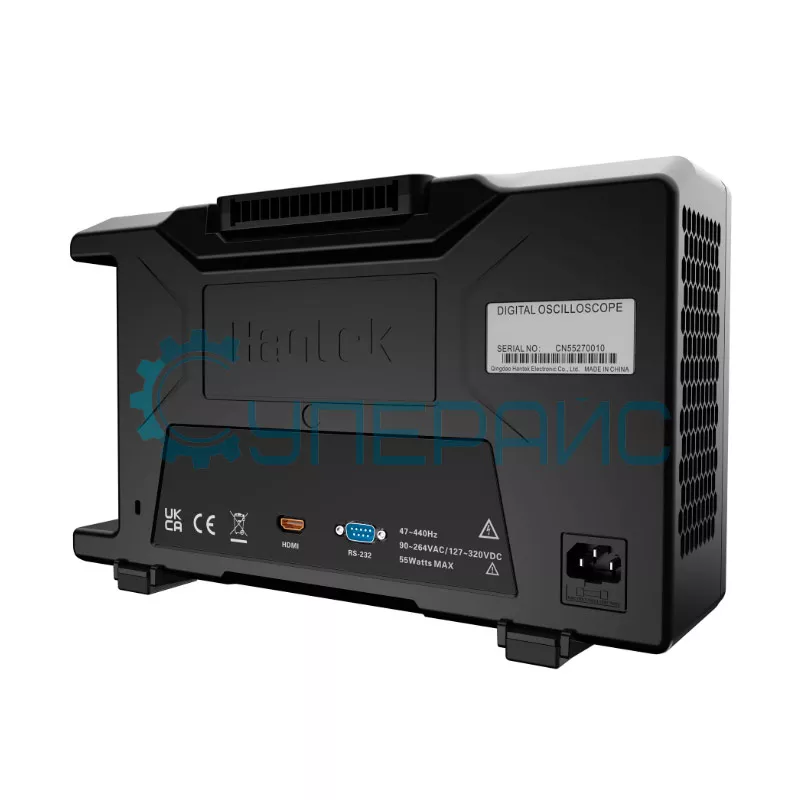

| Интерфейс |
USB Host, USB Device, LAN опционально: HDMI, последовательный порт |
| Вес | ~ 2,5 кг |
|
Комплектация |
осциллограф Hantek DPO7104C – 1 шт |
| Совместимость |
Щуп к осциллографу с делителем Hantek T3100 (1:100, 100МГц) Щуп делитель (1:1/1:10) Hantek PP200 Переходник для подключения щупов мультиметров к BNC Hantek HT30A Дифференциальный пробник с гальванической развязкой Hantek HT8100 |

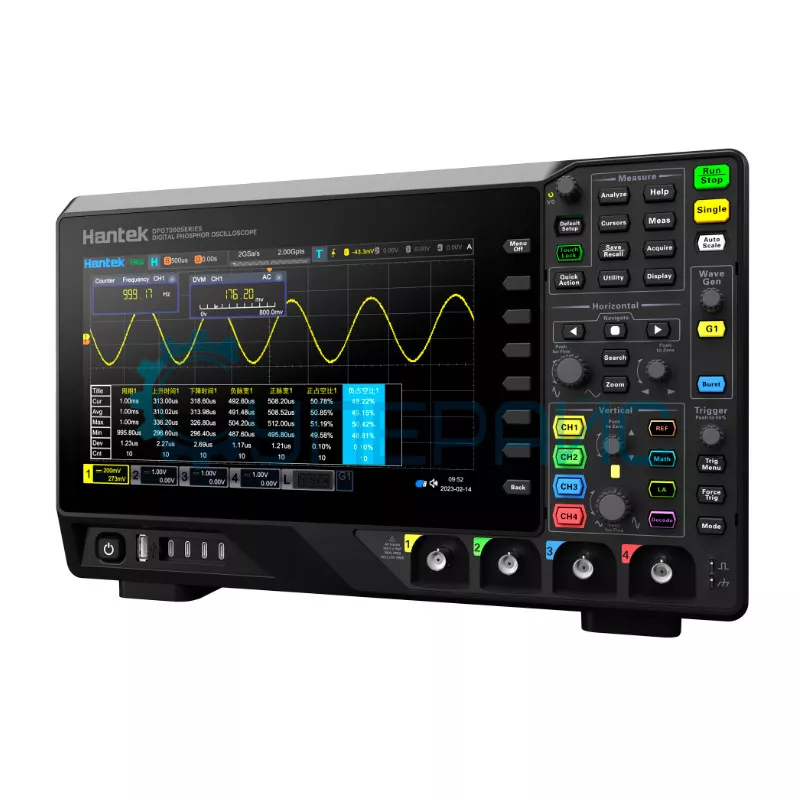

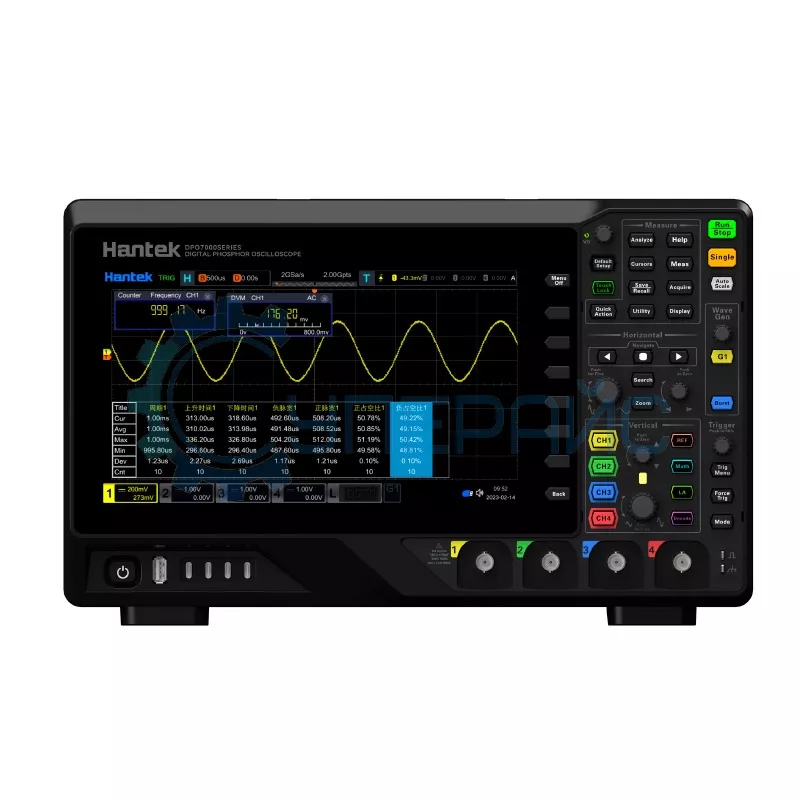

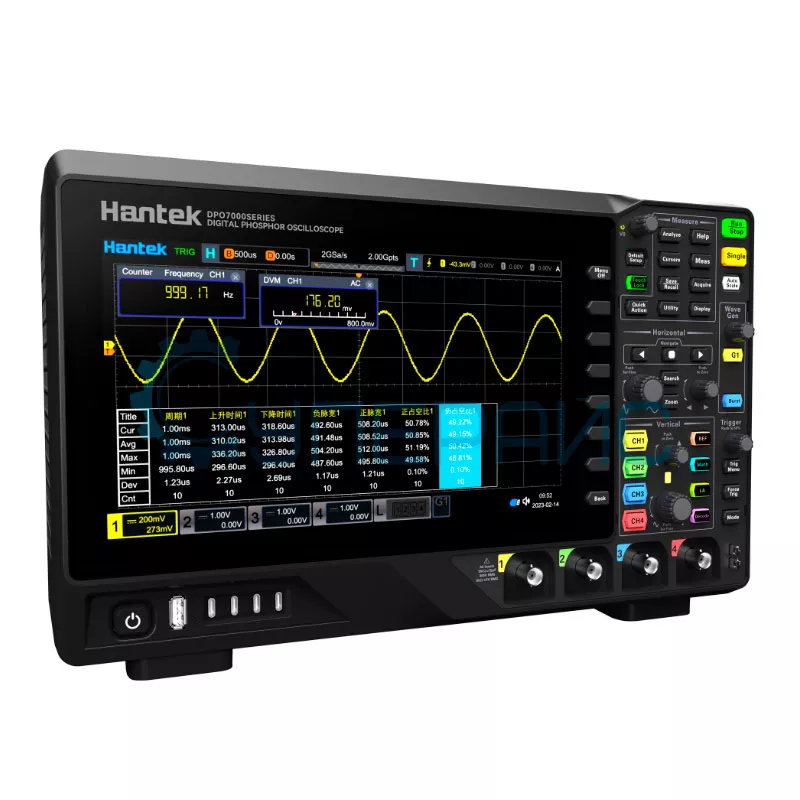

Четырёхканальный многофункциональный осциллограф Hantek DPO7104C
Цифровой осциллограф Hantek DPO7104C - это надёжный инструмент для профессиональных инженеров, которые работают в области электроники, радиотехники и других технических сферах.
С помощью этого прибора можно проводить измерения, анализ электрических сигналов и диагностику оборудования в условиях лаборатории или ремонтного сервиса.
Модель поддерживает 4 канала: оператор может одновременно наблюдать за четырьмя сигналами, а также проводить сравнительный анализ.
Многофункциональность устройства помогает работать не только с традиционными функциями осциллографа, но и дополнительными, включая цифровой вольтметр и частотомер.
Математические операции поддерживают сложение, вычитание, быстрое преобразование Фурье и ряд других. Также доступен 41 вид измерения параметров в автоматическом режиме.
Подойдёт для анализа аналоговых, а также цифровых сигналов, отладки, тестирования, может измерять амплитуду, время задержки. Мультисенсорный экран облегчает работу с осциллограммами.
Благодаря высокой точности и обширному набору опций многофункциональный осциллограф DPO7104C выступает универсальным инструментом для решения самых разных задач в промышленности, науке и образовании.
Обзорная таблица осциллографов Hantek серии DPO7000
| Характеристики | DPO7102C | DPO7204C | DPO7354C | DPO7504C | DPO7104C |
| Полоса пропускания, МГц | 100 | 200 | 350 | 500 | 100 |
| Количество аналоговых каналов | 2 | 4 | 4 | 4 | 4 |
| Количество цифровых каналов | нет | ||||
| Частота дискретизации на канал, МВыб/с | 2000 | ||||
| Глубина памяти на канал | 2 Гб | ||||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | ||||
| Генератор сигналов | нет | ||||
| Логический анализатор | нет | ||||
| Мультиметр | нет | ||||
| Анализатор спектра сигнала с помощью БПФ | да | ||||
| Частотомер | нет | ||||
| Самописец | нет | ||||
| Анализатор протоколов | да | ||||
| Интерфейс передачи данных | USB/ LAN | ||||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
