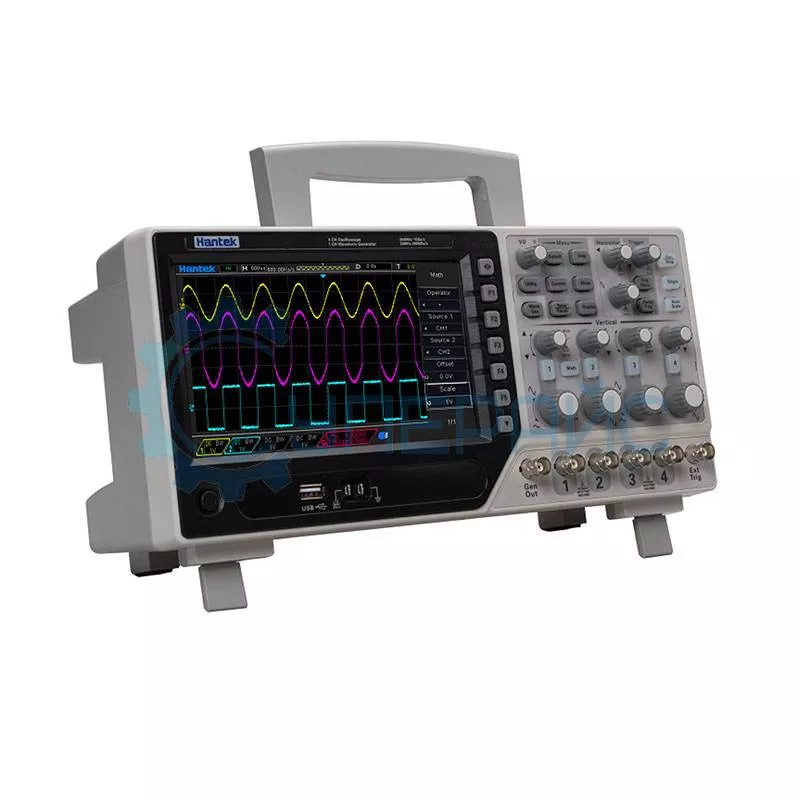

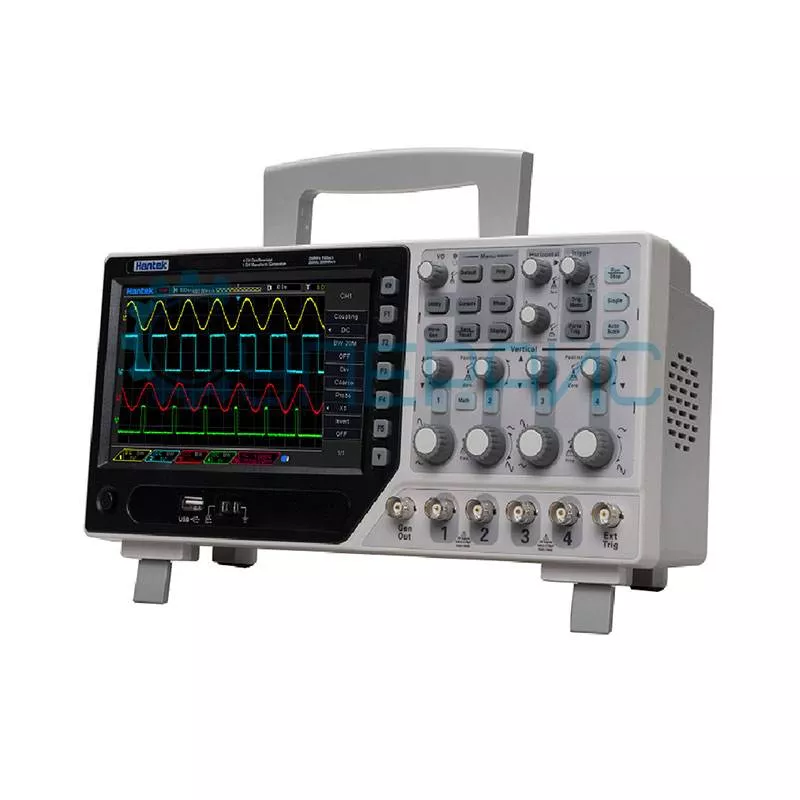

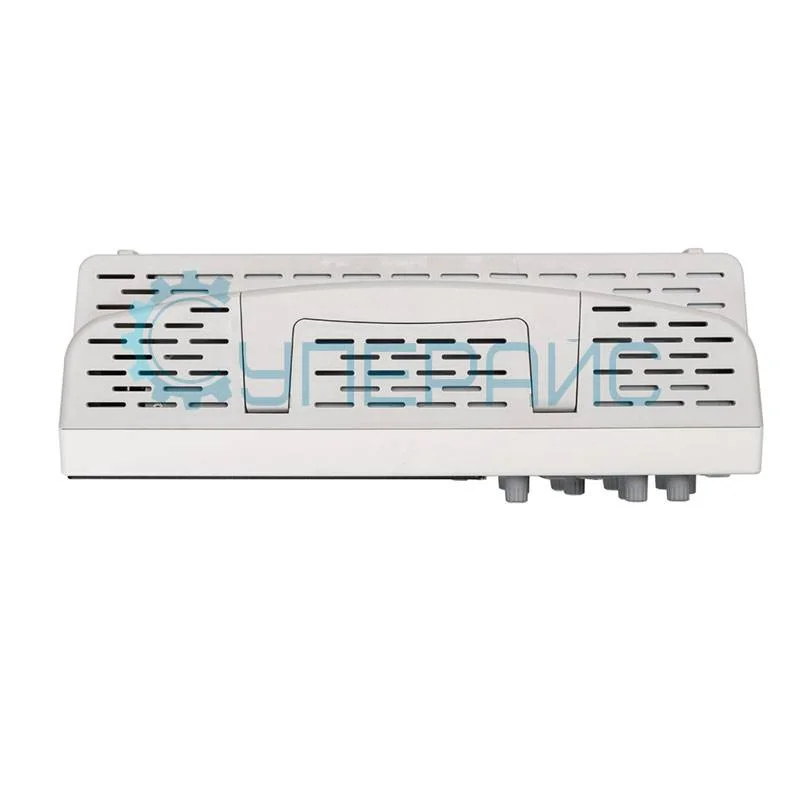

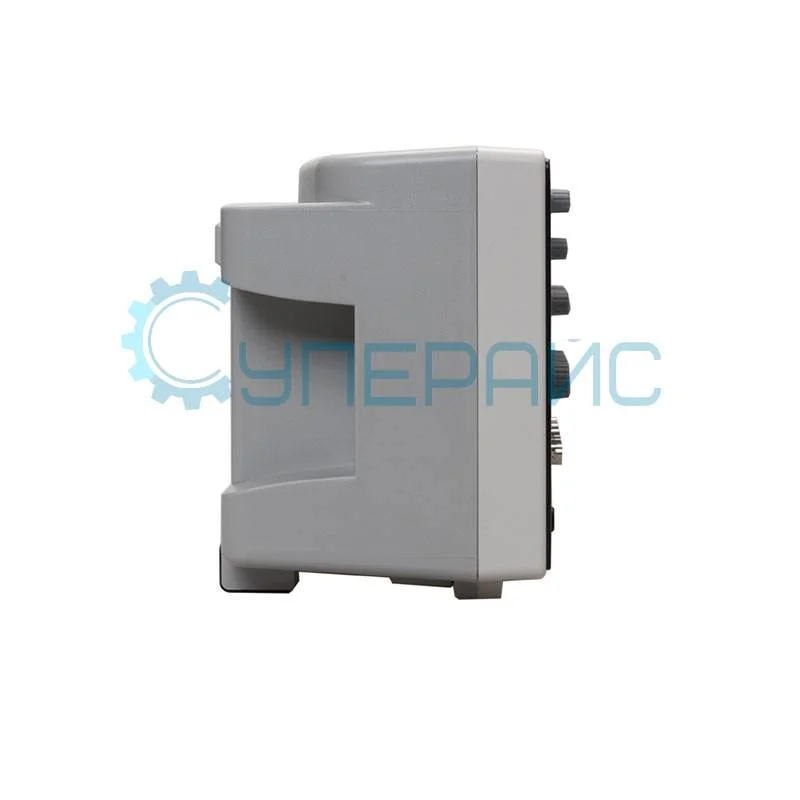

Цифровой осциллограф Hantek DSO4084C (4 канала, 80 МГц)
Код товара: 4646
Гарантия 12 месяцев
Официальный дистрибьютор Hantek в России
44 490 руб.
44 490 руб.
В наличии:
Москва, 2-й Котляковский переулок: 1 шт.
Склад в Гуанчжоу: 4 шт.
О товаре Количество каналов: 4
Полоса пропускания: 80 МГц
Частота дискретизации: 1 ГВыб/с
Встроенный генератор сигналов до 25 МГц, 32 функции автоматических измерений
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Количество каналов: 4
Полоса пропускания: 80 МГц
Частота дискретизации: 1 ГВыб/с
Встроенный генератор сигналов до 25 МГц, 32 функции автоматических измерений
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Hantek DSO4084C
| Характеристики настольного осциллографа | |||
| Серия | DSO4004C | ||
|
Полоса пропускания |
80 МГц | ||
|
Количество каналов |
4 | ||
|
Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме 250 МВыб / с в трехканальном и четырехканальном режиме |
||
| Входные параметры | |||
|
Развязка входа |
DC, AC, GND |
||
|
Входной импеданс |
1 МОм ± 2 %, ≤ 20 пФ ± 3 пФ |
||
|
Установка коэффициента затухания датчика |
1 Х, 10 Х, 100 Х, 1000 Х |
||
|
Максимальное входное напряжение |
± 300 Vrms (10X) |
||
| Горизонтальная система | |||
|
Погрешность временной базы |
± 50 ppm (в любой промежуток времени больше 1 мс) |
||
|
Интерполяция формы волны |
sin (х) / х |
||
| Размер памяти |
64 Кб в одноканальном режима 32 Кб в двухканальном режиме |
||
|
Коэффициент развёртки |
2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
||
|
Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 500ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 500ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
||
| Вертикальная система | |||
|
Вертикальное разрешение |
8 - битное разрешение, одновременная выборка для каждого канала |
||
|
Вертикальная развёртка |
500 мкВ / дел - 10 В / дел на входе BNC |
||
|
Время нарастания |
≤ 4.4 нс |
||
| Режимы захвата | реального времени, детектор пика, усреднение, повышенное разрешение (HR) | ||
|
Диапазон вертикального смещения |
500 мкВ / дел - 20 мВ / дел, ± 400 мВ 50 мВ / дел - 200 мВ / дел ± 2 В 500 мВ / дел - 2 В / дел, ± 40 В 5 В / дел - 10 В / дел , ± 50 В |
||
|
Ограниченная полоса пропускания |
20 МГц |
||
|
Низкочастотный отклик (-3 дБ) |
≤ 10 Гц (на входе BNC) |
||
|
Точность усиления постоянного тока |
± 3% при вертикальной развертке от 10 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 мВ / дел до 500 мкВ / дел (в режиме простой выборки или выборки с усреднением) примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X |
||
| Система синхронизации | |||
| Режимы триггера | фронт, пульс, видео (NTSC,PAL,SECAM), наклон, овертайм, окно, интервал, под амп., UART, LIN, CAN, SPI, IIC, внешний | ||
| Время задержки |
100 нс - 10 с |
||
|
Диапазон уровня запуска триггера |
CH1 ~ CH4: ± 5 деления от центра экрана | ||
|
EXT: 0 ~ 3,3 В |
|||
| Точность уровня триггера | CH1 ~ CH4: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана | ||
|
EXT: ± (6 % от настройки + 40 мВ) |
|||
| Запуск по фронту | |||
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту | ||
| Источник запуска |
CH1 ~ CH4 EXT |
||
|
Запуск по длительности импульса |
|||
|
Режим запуска |
положительная полярность импульса >, <, =, ≠ |
||
|
отрицательная полярность импульса >, <, =, ≠ |
|||
|
Источник запуска |
CH1 ~ CH4 |
||
|
Диапазон удержания триггера |
8 нс ~ 10 с |
||
| Запуск по видео сигналу | |||
|
Стандарт сигнала |
NTSC, PAL |
||
| Источник запуска |
CH1 ~ CH4 |
||
| Запуск по наклону | |||
|
Режим запуска |
положительный наклон >, <, =, ≠ |
||
|
отрицательный наклон >, <, =, ≠ |
|||
|
Источник запуска |
CH1 ~ CH4 |
||
|
Диапазон удержания триггера |
8 нс ~ 10 с |
||
|
Запуск по истечении времени |
|||
| Режим запуска | запуск по возрастающему / ниспадающему фронту | ||
|
Источник запуска |
CH1 ~ CH4 |
||
|
Диапазон удержания триггера |
8 нс ~ 10 с |
||
| Запуск по окну | |||
|
Источник |
CH1 ~ CH4 |
||
|
UART запуск |
|||
|
Режим запуска |
старт, стоп, ошибка четности, ошибка COM |
||
| Источник запуска |
CH1 ~ CH4 |
||
| Длина данных |
1 байт |
||
| Ширина битов данных |
5 бит, 6 бит, 7 бит, 8 бит |
||
|
Скорость передачи (по выбору) |
110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с |
||
| Скорость передачи (пользовательская) |
300 бит / с ~ 334000 бит / с |
||

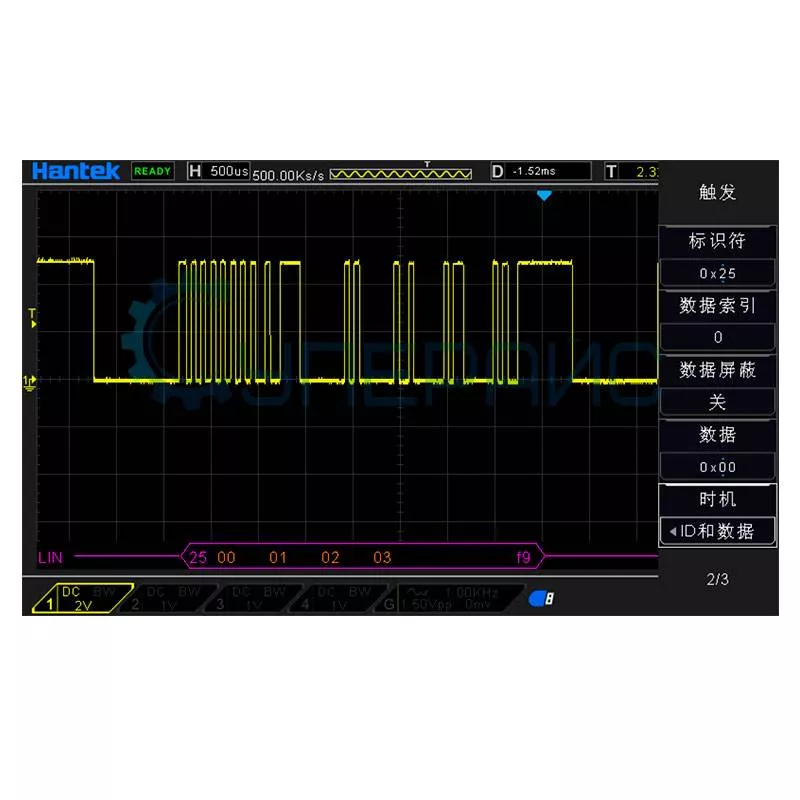

| LIN запуск | |||
|
Режим запуска |
интервальное поле, поле синхронизации, поле идентификатора, ошибка идентификатора синхронизации, идентификатор, идентификатор и данные |
||
|
Источник запуска |
CH1 ~ CH4 |
||
|
Скорость передачи (по выбору) |
110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с |
||
|
Скорость передачи (пользовательская) |
300 бит / с ~ 334000 бит / с |
||
| SPI запуск | |||
|
Источник запуска |
CH1 ~ CH4 |
||
| Длина данных |
4, 8, 16, 24, 32 байт |
||

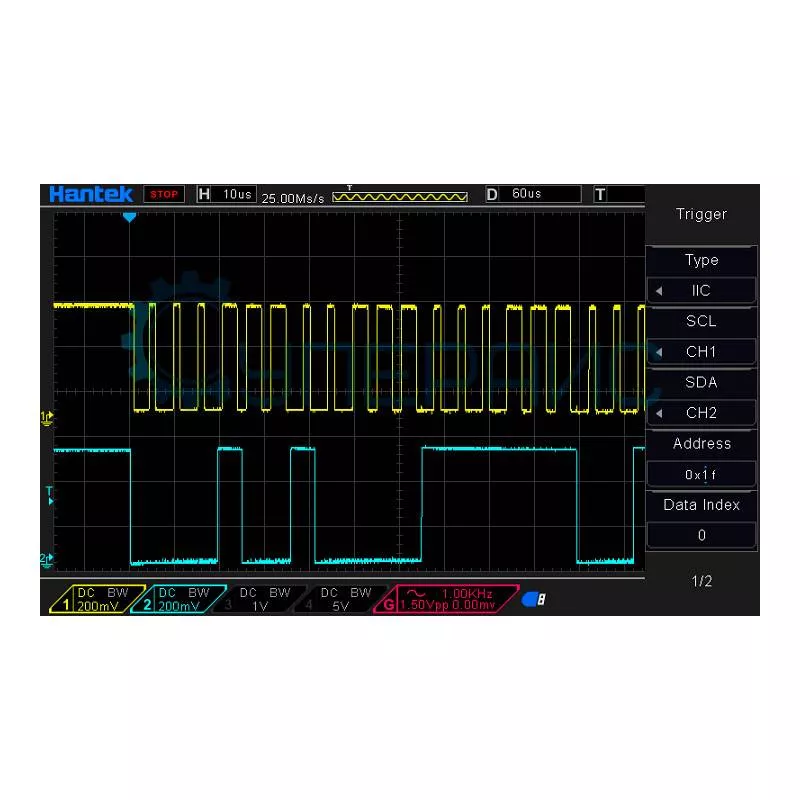

| IIC запуск | |||
| Источник запуска |
CH1 ~ CH4 |
||
| Система измерения | |||
|
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота трассировка: напряжение и время по точкам сигнала |
||
|
Автоматическое измерение |
период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
||

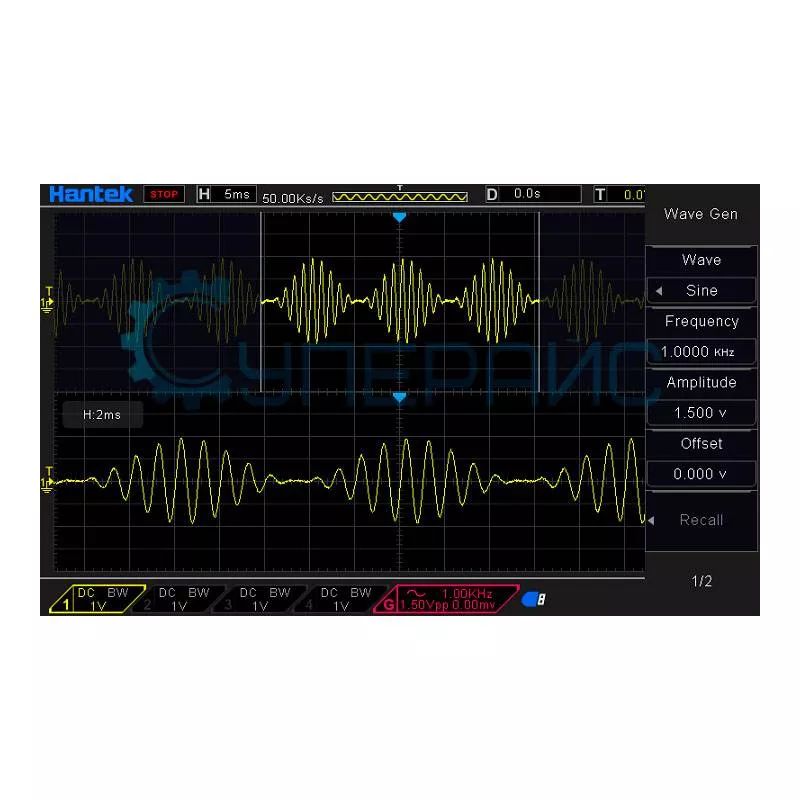

| Генератор сигналов произвольной формы | |||
| Количество каналов | 1 (1CH) | ||
| Диапазоны частот |
синусоидальная: 0,1 Гц ~ 25 МГц прямоугольная: 0,1 Гц ~ 10 МГц пилообразная : 0,1 Гц ~ 1 МГц EXP: 0,1 Гц ~ 5 МГц |
||
| ЦАП | 2 кГц - 200 МГц регулируемый | ||
| Разрешение по частоте | 0,001 | ||
| Амплитуда выхода |
5 мВ ~ 3.5 Вп-п (50 Ом) 10 мВ ~ 7 Вп-п (высокий импеданс) |
||
| Глубина памяти | 4К точек | ||
| Вертикальное разрешение | 12 бит | ||
| Общие характеристики | |||
|
Тип дисплея |
7 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
||
|
Питание |
120-240 В, 45-66 Гц, < 30 Вт |
||
| Рабочая температура |
от 0 °С до 50 °С |
||
| Рабочая влажность |
до 90% RH |
||
| Рабочая высота |
рабочая до 3000 м |
||
|
хранения до 15000 м |
|||
|
Интерфейс передачи данных |
USB 2.0 Full Speed |
||
| Температура хранения |
в рабочем состоянии 0℃ - 40℃ в выключенном состоянии -20℃ - 60℃ |
||
| Габариты | 318 мм х 109 мм х 150 мм | ||
| Вес | 2,9 кг | ||

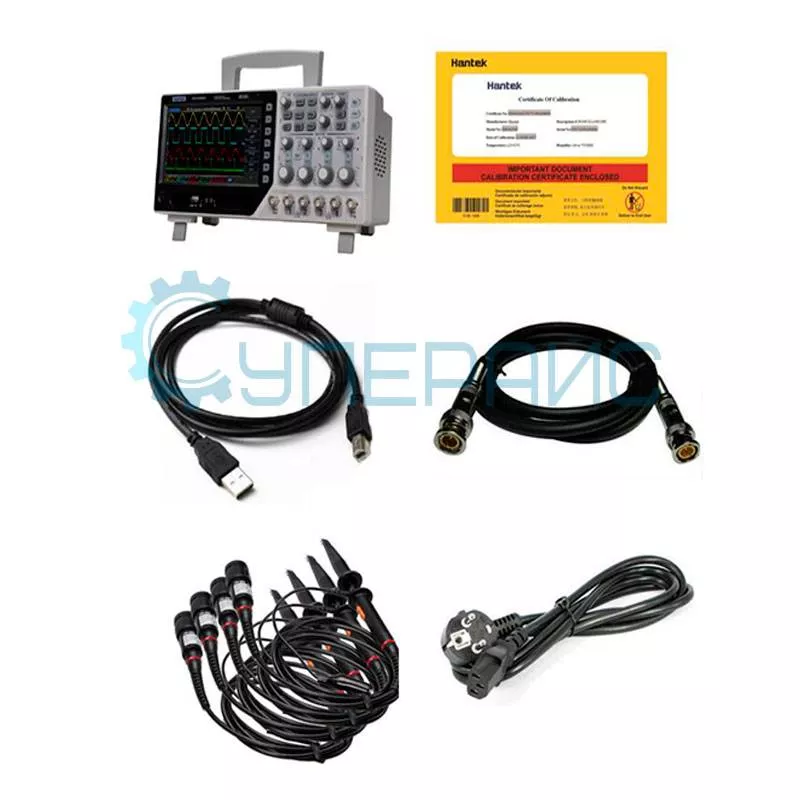

| Комплектация | настольный осциллограф DSO-4084C Hantek - 1 шт | ||
|
|
щупы для осциллографа - 4 шт кабель BNC - BNC - 1 шт кабель питания - 1 шт диск с программным обеспечением - 1 шт USB шнур - 1 шт инструкция по эксплуатации - 1 шт |
||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
