USB осциллограф OWON VDS6074
37 540 ₽
37 540 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
19817
Модель (серия)
VDS6074
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON VDS6074
Общие данные
Артикул (код товара)
19817
Производитель (бренд)
Модель (серия)
VDS6074
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Вертикальная система
Разреш. по вертикали (разрядность АЦП)
Встроенные функции и опции
Встроенные опции
Частотомер
Декодирование сигналов шин
Нет
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
LAN
USB type C
LAN
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Описание OWON VDS6074
Технические характеристики OWON VDS6074
| Количество каналов | 4 |
| Полоса пропускания | 70 МГц |
| Частота дискретизации |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме 250 МВыб / с в четырехканльном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ |
| Коэффициент затухания датчика | 1Х, 10Х, 100Х, 1000Х |
| Максимальное входное напряжение | 40 В |
| Канал-канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Межканальная временная задержка (типовая) | 150 с |
| Горизонтальная система | |
| Интерполяция формы волны | sin (х) / х |
| Коэффициент развёртки | 1 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Точность | ± 25 ppm |
| Режимы выборки | нормальный, обнаружение пиков, усреднение |
| Глубина записи | 10 М |
| Точность измерения временного интервала (ΔT) |
однократный: ± (1 интервал выборки + 25 ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 25 ppm x чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 5 нс |
| Ограничение полосы пропускания | 20 МГц, полная полоса пропускания |
| Смещение |
± 2 В (2 мВ / дел - 50 мВ / дел) ± 20 В (100 мВ / дел - 500 мВ / дел) ± 40 В (1 В / дел - 5 В / дел) |
| Низкочастотный отклик (-3 дБ) | ≥ 10 Гц (на BNC) |
| Точность усиления постоянного тока | ± 3 % |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео сигнал, наклон |
| Стандарты видеосигнала | NTSC, PAL и SECAM |
| Режим запуска | автоматический, нормальный, однократный |
| Точность уровня триггера | ± 0,3 дел |
| Смещение триггера | согласно глубине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = отрицательная полярность импульса >, <, = |
| Диапазон удержания триггера | 30 нс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Запуск по наклону | |
| Режим запуска | положительный наклон >, <, = отрицательный наклон >, <, = |
| Диапазон удержания триггера | 30 нс - 10 с |
| Система измерения | |
| Курсорные измерения | △V / △T / △V и △T / автоматические измерения |
| Автоматическое измерение | Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, частота, период, время нарастания, время спада, задержка A → B, положительная ширина импульса, отрицательная ширина импульса, + Duty, - Duty |
| Режим XY |
полная пропускная способность разность фаз ± 3 градуса |
| Общие характеристики | |

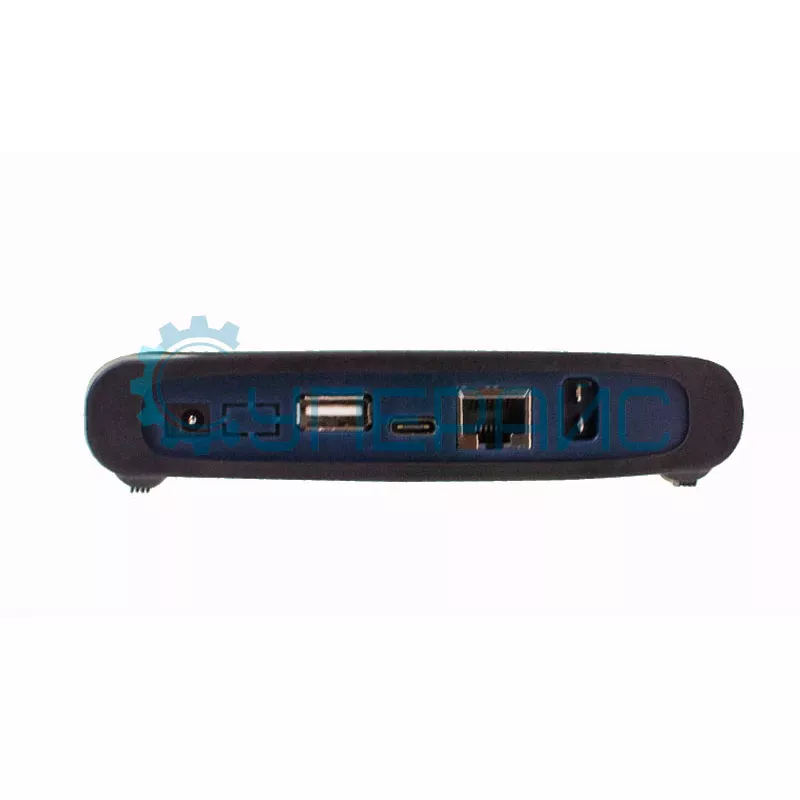

| Интерфейс | USB (Type C), LAN-порт, Wi-Fi (опционально) |
| Питание | 5 - 15 В / 1,2 А |
| Потребляемая мощность | ≤ 10 Вт |
| Поддержка вторичной разработки | Windows / Linux / Android / Apple |
| Рабочая температура | от 0 до 40 ℃ |
| Температура хранения | от -20 до 60 ℃ |
| Габариты | 190 х 120 х 18 мм |
| Вес нетто | 300 г |
| Комплектация | цифровой осциллограф OWON VDS6074 - 1 шт |
|
щупы для осциллографа - 4 шт кабель питания - 1 шт адаптер питания (опционально) - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
|

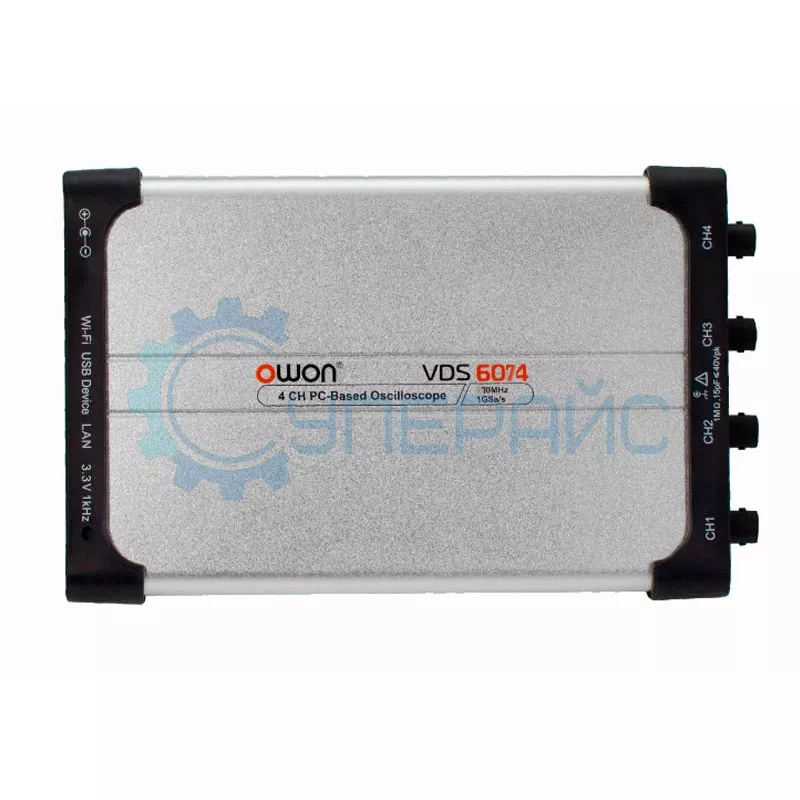

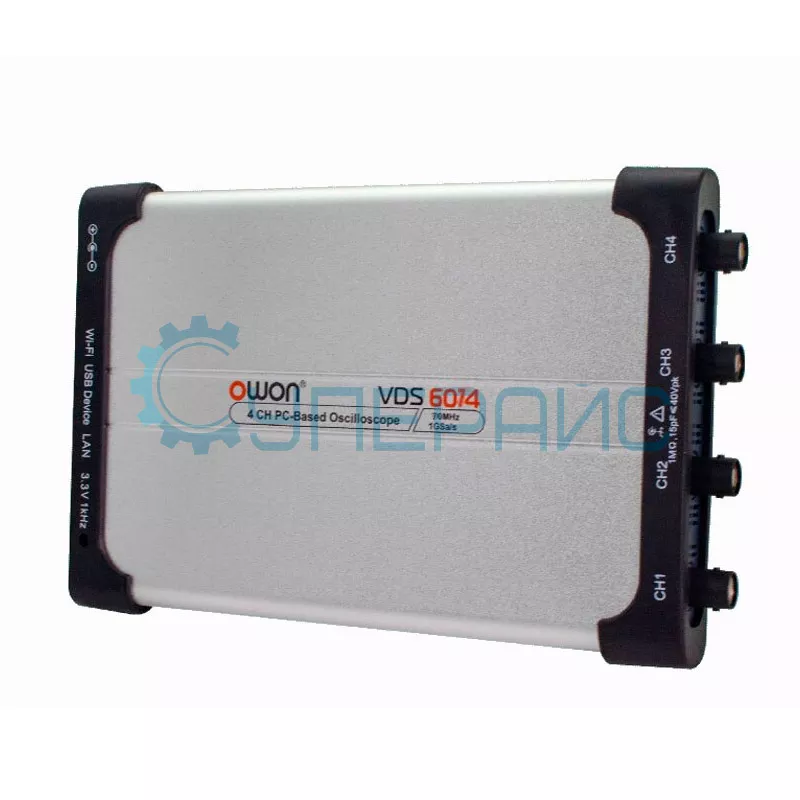

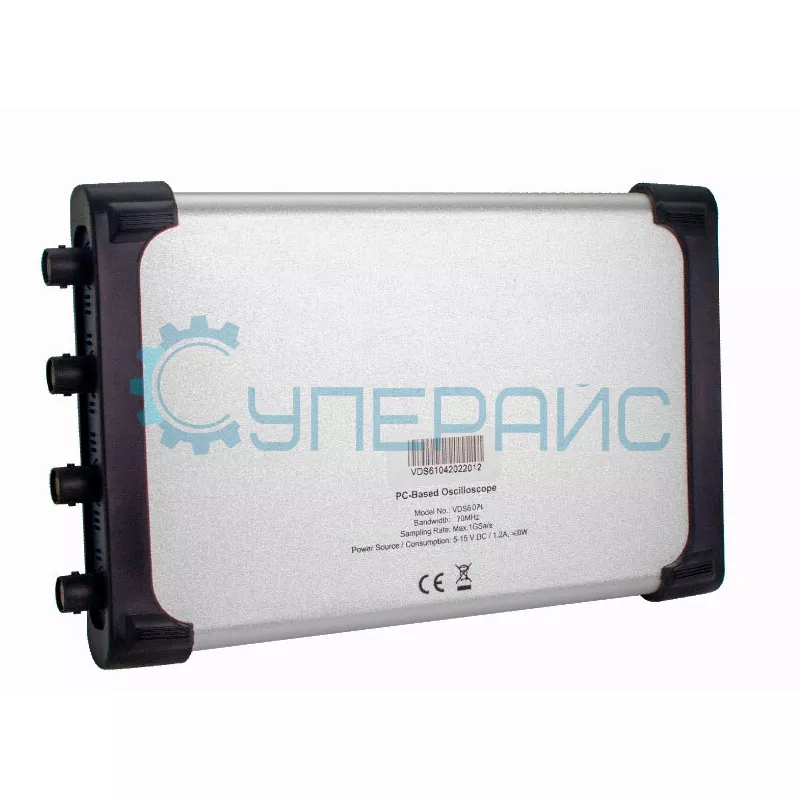

Осциллограф-приставка для ПК с USB OWON VDS6074
Компактное устройство для измерения и анализа сигналов. Этот прибор оптимально подходит для работы с LabVIEW и другими программами в области осциллографических исследований.
Функциональный осциллограф для ПК
USB-осциллограф OWON VDS6074 — это надёжный инструмент для анализа осциллограмм в различных областях. Высокая точность и лёгкость подключения к ПК делают его выбором для специалистов, работающих в сфере исследования и разработки.
Преимущества устройства:
- Прибор показывает высокую скорость сбора данных и точность измерений: полоса пропускания 70 МГц и частота дискретизации 1 ГВыб/с в одноканальном режиме делают его универсальным осциллографом для разнообразных исследований.
- Четыре входных канала позволяют работать с несколькими сигналами, проходить их независимые исследования и сравнительный анализ, что существенно расширяет диагностические возможности устройства.
- Прибор можно подключать к ПК или смартфону через USB (Type C) или LAN-порт, поддерживаются ОС Windows, Linux, Android и Apple.
- Через среду для виртуальной осциллографии Labview работа с осциллографом становится простой и интуитивно понятной даже новичкам.
С OWON VDS6074 вы сможете легко выполнять точные измерения сигналов, что важно при тестировании и отладке электронных устройств. Способность работать с сигналами различных частот позволяет использовать его в разнообразных задачах: от радиоэлектроники до автодиагностики.
Документация и ПО OWON VDS6074
Название
Язык
Версия
Размер и тип
Руководство пользователя USB осциллографов OWON серии VDS6000
Язык:
Русский
Размер и тип:
5,97 МБ,
pdf
Руководство пользователя осциллографов OWON серии VDS6000
Язык:
Китайский
Размер и тип:
1,87 МБ,
PDF
Краткое руководство для осциллографов OWON серии VDS6000
Язык:
Китайский
Размер и тип:
759 КБ,
PDF
Программное обеспечение к ПК для осциллографов OWON серии VDS6000
Язык:
Размер и тип:
61,7 МБ,
RAR
RAR
Программное обеспечение для MacOS для осциллографов OWON серии VDS6000
Язык:
Размер и тип:
168 МБ,
RAR
RAR
Показать больше
Показать меньше
