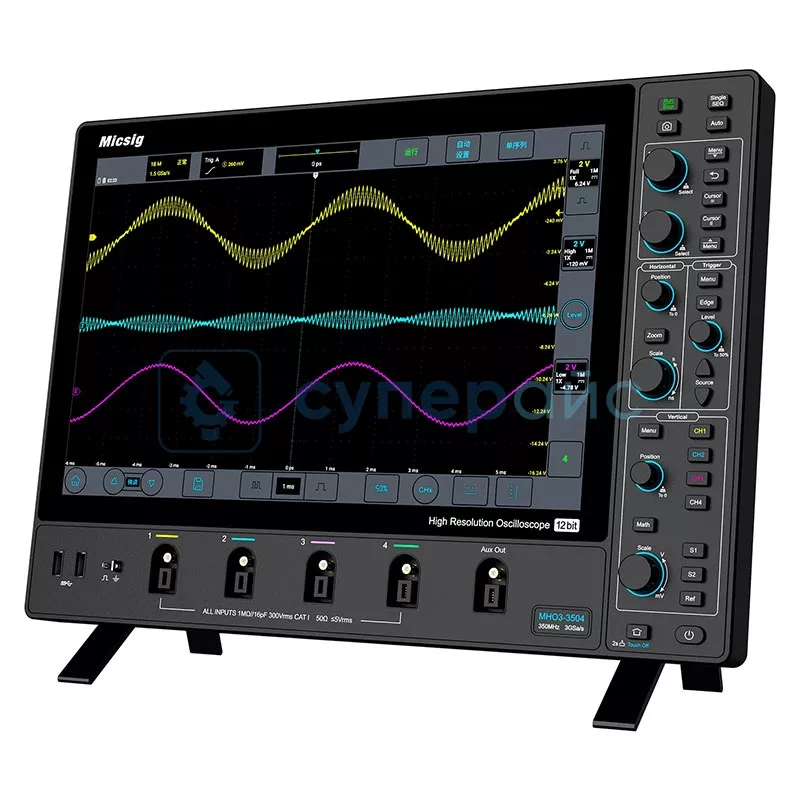

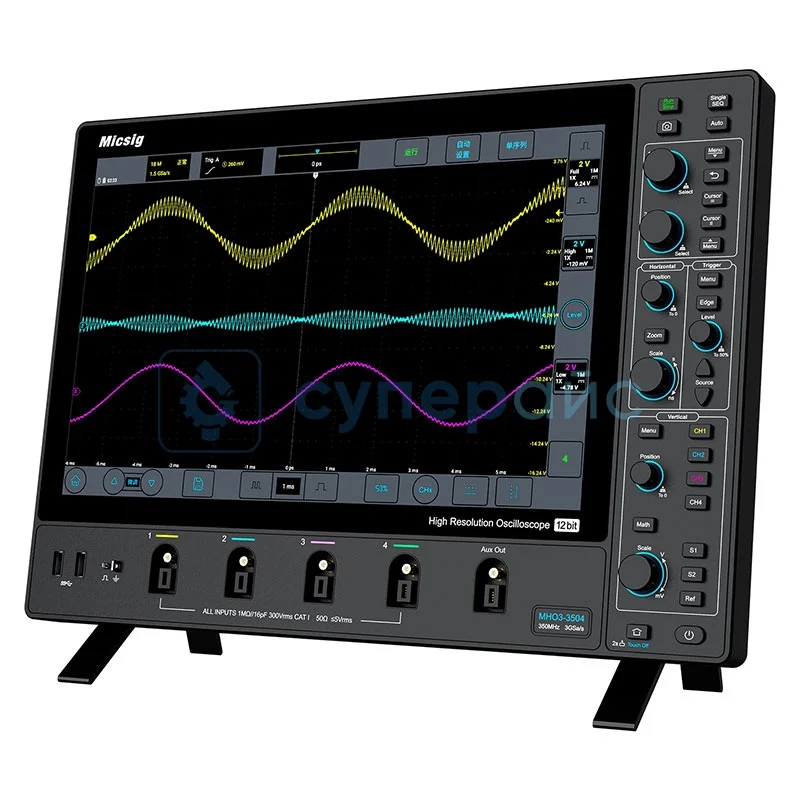

Настольный цифровой осциллограф Micsig MHO3-3504
225 850 ₽
225 850 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
23523
Модель (серия)
MHO3-3504
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig MHO3-3504
Артикул (код товара)
23523
Модель (серия)
MHO3-3504
Сертификат
дилер
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
RS485
UART
I²C
SPI
LIN
CAN
MILSTD-1553
ARINC429
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Частотомер
Самописец
Анализатор протоколов
Вес (кг)
4,3
Показать больше
Показать меньше
Описание Micsig MHO3-3504
Технические характеристики Micsig MHO3-3504
| Количество аналоговых каналов | 4 |
| Полоса пропускания | 350 МГц |
| Время нарастания | ≤ 1 нс |
| Максимальная частота дискретизации | 3 ГВыб/с |
| Глубина записи | 360 Мб |
| Максимальная скорость захвата формы волны | 230000 сиг/с |
| Входной импеданс | 1 МОм |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс/дел - 1 кс/дел |
| Диапазон режимов прокрутки | 200 мс/дел - 1 кс/дел |
| Погрешность временной базы | ± 20 ppm |
| Горизонтальное деление | 12 дел |
| Диапазон задержки на основе временной базы |
12 дел - 12 Кс разрешение 1 пиксель |
| Вертикальная система | |
| Развязка входа | DC, AC, GND |
| Ограничение полосы пропускания | 20 МГц, низкочастотный, высокочастотный |
| Входной импеданс | 1 МОм ± 1 % |
| Вертикальное разрешение | 12 бит |
| Вертикальное деление | 10 дел |
| Вертикальная развёртка |
1 мВ / дел - 10 В / дел (1 МОм) 1 мВ / дел - 1 В / дел (50 Ом) |
| Уровень шума | < 80 мкВrms |
| Изоляция канала |
> 40 дБ, < 100 МГц > 35 дБ, > 100 МГц |
| Исходное значение вертикального расширения | центр экрана, нулевая точка канала |
| Коэффициент ослабления датчика | 1 мХ - 10 кХ, последовательность 1-2-5, поддержка настройки |
| Система триггеров | |
| Режимы синхронизации | автоматический, нормальный, одиночный |
| Триггерная связь | DC, AC (110 Гц), низкая частота (58 кГц), высокая частота (58 кГц), подавление шума(18 мГц) |
| Диапазон задержки запуска | 200 нс - 10 с |
| Тип триггера | по краю, ширине импульса, логике, N-й фронт, короткий импульс (Runt) наклон, тайм-аут, видео, сериал |
| Декодирование протоколов | RS-232/422/485, UART, CAN, CAN FD, LIN, SPI, I2C, ARINC429, 1553B |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, поперечный |
| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS, положительный наклон, отрицательный наклон |
| Аппаратный частотомер |
6 знаков максимальная полоса пропускания - 2 Гц пик-пик - 0,8 дел |
| Математические функции | сложение, вычитание, умножение, деление |
| Продвинутая математика | +, -, *, /, ﹤, ﹥, ≤, ≥, ==, !=, &&, ||, (, ), !(, Sqrt, Abs, Deg, Rad, Exp, Diff, ln, Sin, Cos, Tan, Intg, Lg, asin, acos, atan |
| Характеристики дисплея | |
| Дисплей | 14-дюймовый сенсорный ЖК TFT дисплей, разрешение 1900 x 1200 точек |
| Сетка области отображения осциллограммы | 12 х 10 делений |
| Базовые режимы | YT, XY, вращение, масштабирование |
| Отображение формы сигнала | точка, линия, регулируемая яркость |
| Характеристики хранилища | |
| Носители | локальный, USB |
| Хранилище ПЗУ | 32 Гб |
| Формат хранения | WAV, CSV, BIN |
| Отображение сигналов REF | 4 |
| Скриншот, видеозапись | есть |
| Характеристики системы | |
| Операционная система | Android |
| Поддерживаемые языки | Английский, Китайский, Немецкий, Французский, Чешский, Корейский, Испанский, Итальянский и тд |
| Общие характеристики | |

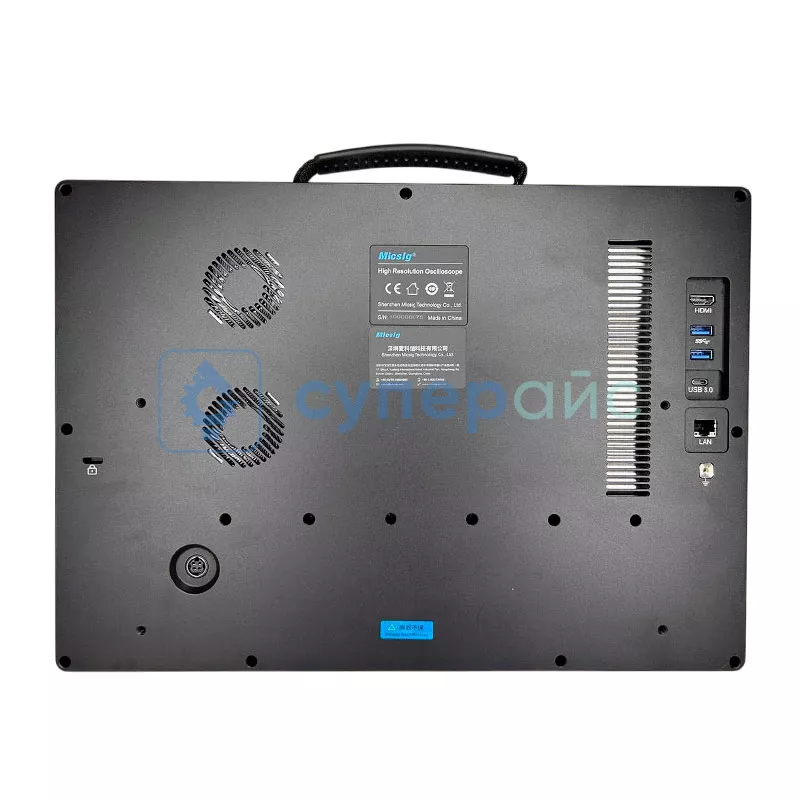

| Интерфейс | USB 3.0 Host, USB Type-C, HDMI, Trigger out, LAN |
| Встроенная память | 32 Гб |
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц |
| Потребляемая мощность | < 120 Вт |
| Максимальное напряжение и ток | 24 В DC, 5 А |
| Рабочая среда |
температура: 0 - 45 °C влажность: 5 - 85% |
| Хранение |
температура: - 40 - 60 °C влажность: 5 - 90% |
| Рабочая высота | 0 - 3000 м |
| Габариты | 400 x 280 x 35,8 мм |
| Вес нетто | 4,3 кг |
| Вес брутто | 7 кг |

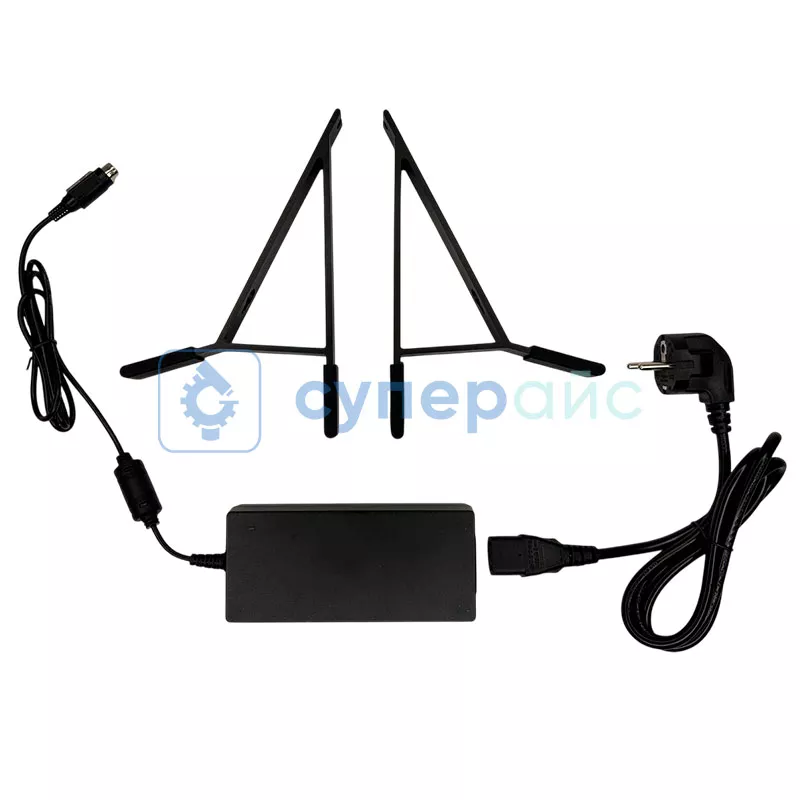

| Комплектация |
осциллограф Micsig MHO3-3504 - 1 шт пассивный зонд - 4 шт адаптер MSP-BNC - 4 шт адаптер питания - 1 шт кабель питания - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Чемодан для осциллографа Micsig MS-SC-2 Осциллографический токовый пробник AC/DC Micsig CP2100B Токовый пробник AC/DC Micsig CP2100A Осциллографический пробник Micsig MDP1502 Токовый пробник Micsig CP503B Высоковольтный дифференциальный пробник Micsig MDP3000 Токовый пробник Micsig CP1003B Пробник осциллографический Micsig MDP702 Пробник Micsig MDP701 Высоковольтный дифференциальный пробник Micsig MDP3002 Преобразователь для осциллографа Micsig MDP700 Осциллографический пробник Micsig MDP1500 Активный пробник для осциллографа Micsig MOIP02P Дифференциальный пробник Micsig MOIP01P |
Micsig MHO3-3504: Мощь и Удобство Четырех Каналов
Осциллограф Micsig 350 МГц MHO3-3504 – это профессиональное решение для инженеров и разработчиков, которым требуется высокая детализация и одновременный контроль множества сигналов. Его сила – полоса пропускания 350 МГц, позволяющая уверенно анализировать высокочастотные цепи в силовой электронике, телекоммуникациях или при отладке сложных цифровых систем. Большой 14-дюймовый сенсорный экран с высоким разрешением предлагает невероятную четкость отображения осциллограмм, делая работу комфортной даже в течение долгих часов.
Этот прибор выделяется своей универсальностью. Четыре независимых канала дают возможность сравнивать сигналы, отслеживать временные соотношения и контролировать работу нескольких узлов устройства одновременно. Значительный объем встроенной памяти (32 ГБ) позволяет сохранять не только скриншоты и показатели измерений, но и записывать видеопоследовательности изменений сигнала для последующего детального разбора. Интерфейс на базе Android делает управление интуитивно понятным, а поддержка множества языков устраняет барьеры для международных команд.
Где MHO3-3504 раскрывает свой потенциал?
- Ремонт сложной аппаратуры: Быстрая диагностика неисправностей в источниках питания, аудиотрактах, цифровых платах.
- Разработка электроники: Точный анализ сигналов, проверка временных параметров, отладка протоколов связи (I2C, SPI, CAN, UART и др.).
- Образование и исследования: Наглядная демонстрация принципов работы электронных схем для студентов и инженеров.
- Контроль качества: Проверка соответствия параметров сигналов техническим требованиям.
Встроенные расширенные функции математической обработки, автоматические измерения десятков параметров и аппаратный частотомер ускоряют анализ. Возможность декодирования популярных протоколов прямо на экране избавляет от необходимости использования дополнительного оборудования или сложного ПО.
4-канальный осциллограф MHO3-3504 сочетает мощь профессионального инструмента с удобством современного сенсорного управления, становясь центральным элементом любой хорошо оснащенной лаборатории или сервисного центра. Его память, полоса и количество каналов задают высокую планку производительности.
Обзорная таблица осциллографов Micsig
| Характеристики | MHO3-5004 | MHO3-3504 | MHO3-2504 |
| Полоса пропускания | 500 МГц | 350 МГц | 250 МГц |
| Количество аналоговых каналов | 4 | ||
| Частота дискретизации на канал | 3 ГВыб/с | ||
| Время нарастания, нс | ≤ 0,7 нс | ≤ 1 нс | ≤ 1,4 нс |
| Максимальная скорость захвата формы волны | 230000 сиг/с | ||
| Глубина записи | 360 Мб | ||
| Входной импеданс | 1 МОм | ||
| Интерфейс | USB, USB Type C, LAN, 4 pin, HDMI | ||
| Встроенная память | 32 Гб | ||
| Разрешение дисплея, пиксель | 1900 x 1200 | ||
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц | ||
Документация и ПО Micsig MHO3-3504
Название
Язык
Версия
Размер и тип
Руководство пользователя для осциллографов Micsig серии MHO
Язык:
Русский
Размер и тип:
1,54 МБ,
pdf
Отзывы Micsig MHO3-3504
autotechmaster
07.05.2025 15:08:15
Заказал этот осциллограф в автомастерскую, на смену устаревшему. Нареканий нет. Работает исправно, пользоваться очень удобно, понятный интерфейс и яркий четкий экран. Из того что получилось сверить информация верная, + на сайте производителя все соответствует один в один.
Сначала хотел заказывать с Озона, но конкретно эта модель в Суперайс вышла дешевле всего, заказал здесь и его и пробники. На все вопросы менеджер очень оперативно ответил. Доставили быстро.
Отличный осциллограф. Технологичный, удобный прибор - своих денег стоит однозначно.
Сначала хотел заказывать с Озона, но конкретно эта модель в Суперайс вышла дешевле всего, заказал здесь и его и пробники. На все вопросы менеджер очень оперативно ответил. Доставили быстро.
Отличный осциллограф. Технологичный, удобный прибор - своих денег стоит однозначно.
SUPEREYES.RU
12.05.2025 06:56:59
autotechmaster
Заказал этот осциллограф в автомастерскую, на смену устаревшему. Нареканий нет. Работает исправно, пользоваться очень удобно, понятный интерфейс и яркий четкий экран. Из того что получилось сверить информация верная, + на сайте производителя все соответствует один в один.
Сначала хотел заказывать с Озона, но конкретно эта модель в Суперайс вышла дешевле всего, заказал здесь и его и пробники. На все вопросы менеджер очень оперативно ответил. Доставили быстро.
Отличный осциллограф. Технологичный, удобный прибор - своих денег стоит однозначно.
Заказал этот осциллограф в автомастерскую, на смену устаревшему. Нареканий нет. Работает исправно, пользоваться очень удобно, понятный интерфейс и яркий четкий экран. Из того что получилось сверить информация верная, + на сайте производителя все соответствует один в один.
Сначала хотел заказывать с Озона, но конкретно эта модель в Суперайс вышла дешевле всего, заказал здесь и его и пробники. На все вопросы менеджер очень оперативно ответил. Доставили быстро.
Отличный осциллограф. Технологичный, удобный прибор - своих денег стоит однозначно.
Здравствуйте!
Благодарим вас за отзыв и выбор нашей продукции для оснащения автомастерской. Очень приятно, что осциллограф полностью оправдал ваши ожидания — вы отметили его надежную работу, удобный интерфейс и четкий, яркий экран. Мы рады, что прибор оказался удобным в использовании.
Также спасибо за комментарий о стоимости — приятно знать, что вы нашли у нас наиболее выгодное предложение. Отдельная благодарность за упоминание работы менеджера и быстрой доставки — это важная часть сервиса, над которой мы постоянно работаем.
Будем рады видеть вас снова и всегда готовы помочь с подбором оборудования!
С уважением, Администрация магазина Суперайс
Guest
18.08.2025 11:36:13
Полоса справляется с большинством профессиональных задач, включая анализ цифровых схем и силовых цепей. Сенсорное управление удобное, интерфейс понятный даже без инструкции. Качество сборки на уровне. За полгода работы проблем не возникло
SUPEREYES.RU
19.08.2025 06:38:25
Guest
Полоса справляется с большинством профессиональных задач, включая анализ цифровых схем и силовых цепей. Сенсорное управление удобное, интерфейс понятный даже без инструкции. Качество сборки на уровне. За полгода работы проблем не возникло
Полоса справляется с большинством профессиональных задач, включая анализ цифровых схем и силовых цепей. Сенсорное управление удобное, интерфейс понятный даже без инструкции. Качество сборки на уровне. За полгода работы проблем не возникло
Здравствуйте!
Спасибо, что поделились своим опытом использования осциллографа Micsig MHO3-3504. Очень приятно слышать, что прибор полностью справляется с вашими профессиональными задачами, а удобное сенсорное управление и понятный интерфейс делают работу комфортной. Особенно ценна ваша отметка о надежности — то, что за полгода эксплуатации не возникло проблем, подтверждает качество техники.
Будем рады, если и дальше оборудование будет только радовать вас в работе.
С уважением, Администрация магазина Суперайс
Показать больше
Показать меньше
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19242
Модель (серия):
KP185
Производитель:
KUNKIN
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Тип нагрузки:
постоянного тока
Кол-во каналов:
1
Вход. напряжение (макс), В:
450
Вход. ток (макс), А:
20
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
23330
Модель (серия):
10836TG
Производитель:
Victor
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Вес (кг):
5
Сложность:
2
Встроенный дисплей:
Да
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3009
Модель (серия):
DM3058E
Производитель:
RIGOL
Страна производства:
Гарантия, мес.:
36
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8435
Модель (серия):
FY8300-30M
Производитель:
FeelTech
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
3
Частота дискретизации на канал, МВыб/с:
250
Глубина памяти на канал:
8 Кб
Вертикальное разреш. (по амплитуде):
14 бит
Похожие товары
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22531
Модель (серия):
MSO7024
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
10000
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22529
Модель (серия):
DS7034
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
350
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
10000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
6285
Модель (серия):
DSO4204B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4800
Модель (серия):
MSO5202D
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
28914
Модель (серия):
8000MAX-T4
Производитель:
FirstFiber
Страна производства:
Китай
Гарантия, мес.:
12
Тип волокна:
многомодовое (MM)
Измерение активного волокна:
Нет
Тип экрана:
Сенсорный
Вес (кг):
1,1
Сложность:
2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное

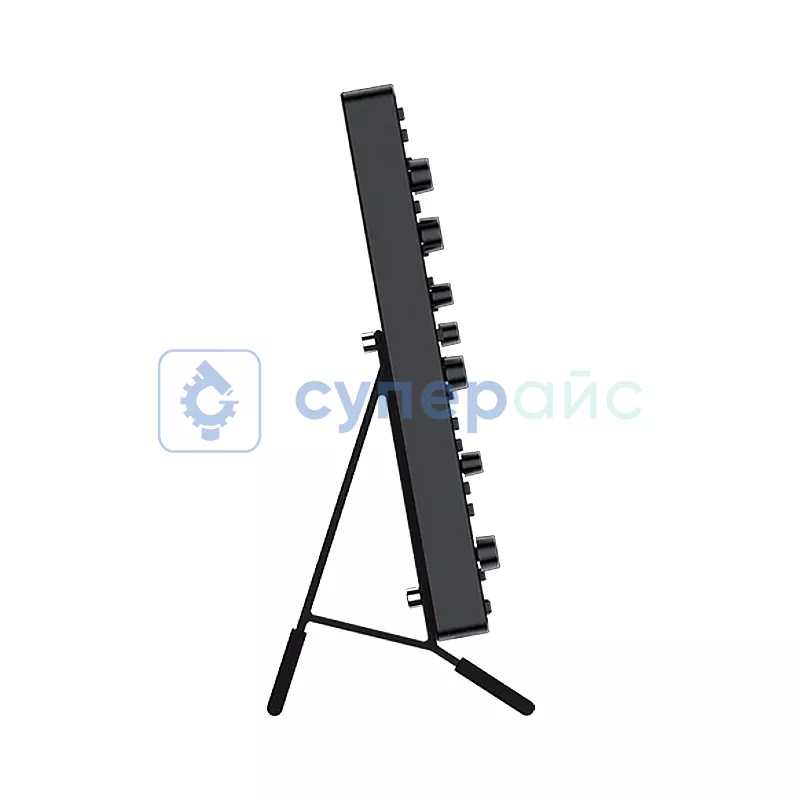

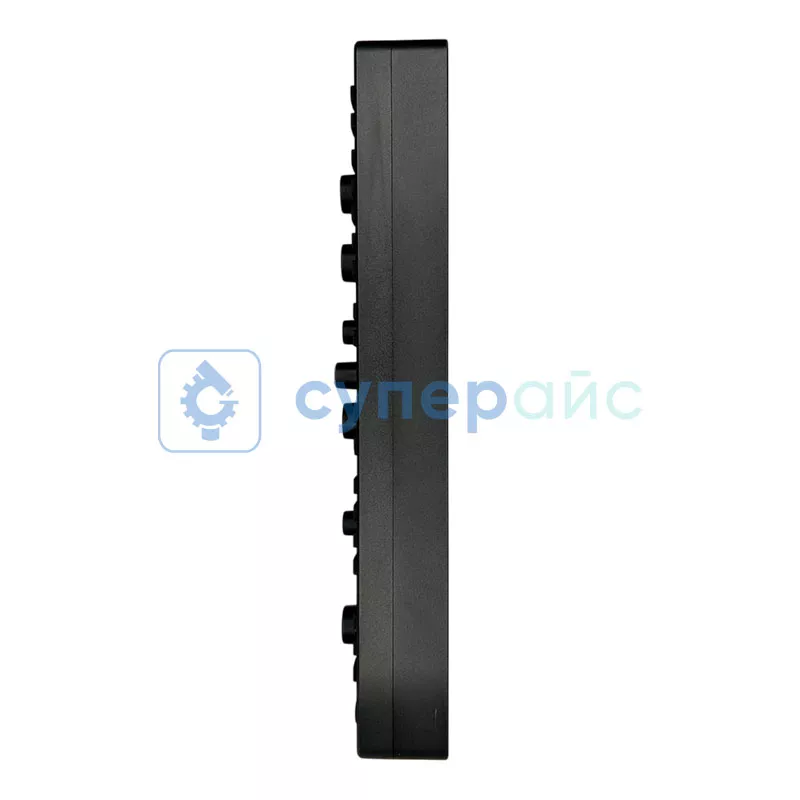

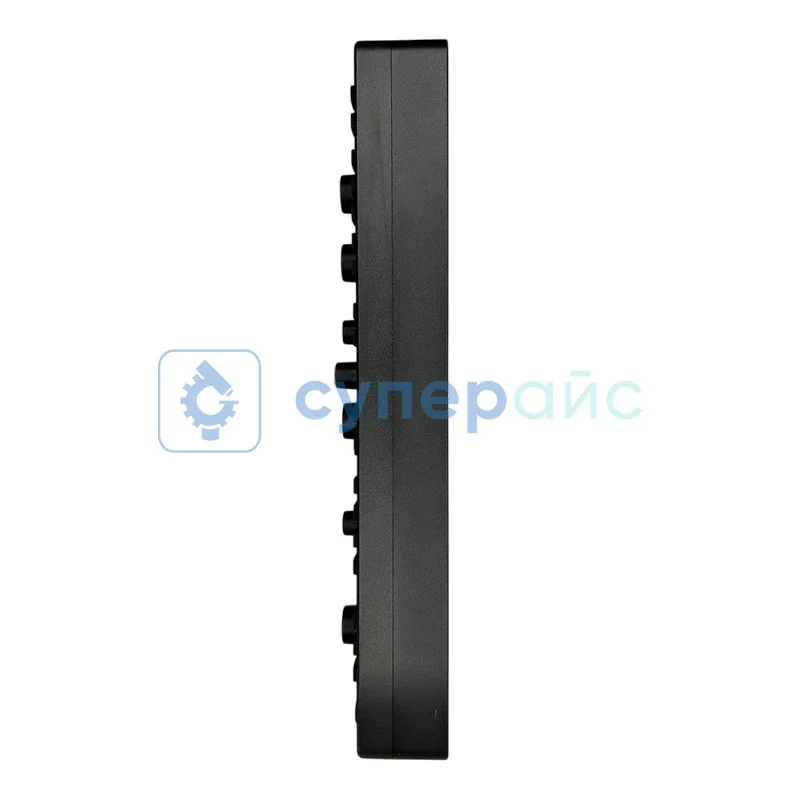

Артикул (код товара):
23523
Модель (серия):
MHO3-3504
Производитель:
Micsig
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
350
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
3000
Благодарственные письма
