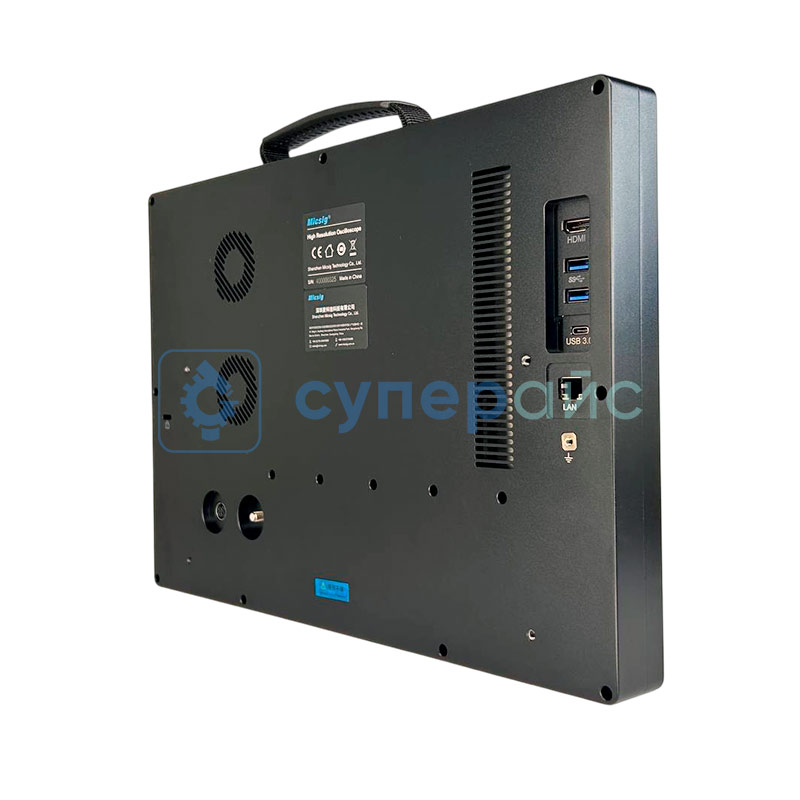

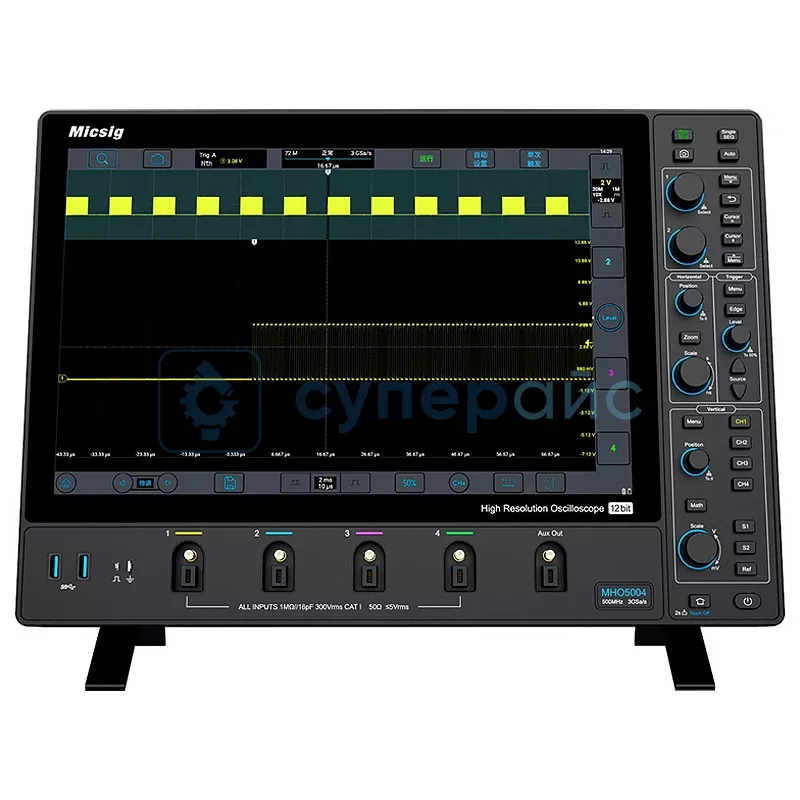

Цифровой настольный осциллограф Micsig MHO3-5004
Код товара: 23524
Гарантия 12 месяцев
Официальный дилер Micsig в России
О товаре 4 аналоговых канала
Вертикальное разрешение: 12 бит
Полоса пропускания: 500 МГц
Частота дискретизации: 3 ГВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре 4 аналоговых канала
Вертикальное разрешение: 12 бит
Полоса пропускания: 500 МГц
Частота дискретизации: 3 ГВыб/с
Технические характеристики Micsig MHO3-5004
| Количество аналоговых каналов | 4 |
| Полоса пропускания | 500 МГц |
| Время нарастания | ≤ 0,7 нс |
| Максимальная частота дискретизации | 3 ГВыб/с |
| Глубина записи | 360 Мб |
| Максимальная скорость захвата формы волны | 230000 сиг/с |
| Входной импеданс | 1 МОм |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс/дел - 1 кс/дел |
| Диапазон режимов прокрутки | 200 мс/дел - 1 кс/дел |
| Погрешность временной базы | ±20 ppm |
| Горизонтальное деление | 12 дел |
| Вертикальная система | |
| Развязка входа | DC, AC, GND |
| Ограничение полосы пропускания | 20 МГц, низкочастотный, высокочастотный |
| Входной импеданс | 1 МОм ± 1 % |
| Вертикальное разрешение | 12 бит |
| Вертикальное деление | 10 дел |
| Вертикальная развёртка |
1 мВ/дел - 10 В/дел (1 МОм) 1 мВ/дел - 1 В/дел (50 Ом) |
| Уровень шума | < 80 мкВ (RMS) |
| Изоляция канала |
> 40 дБ, < 100 МГц > 35 дБ, > 100 МГц |
| Исходное значение вертикального расширения | центр экрана, нулевая точка канала |
| Коэффициент ослабления датчика | 1 мХ - 10 кХ, последовательность 1-2-5, поддержка настройки |
| Система триггеров | |
| Режимы синхронизации | автоматический, нормальный, одиночный |
| Триггерная связь | DC, AC (110 Гц), низкая частота (58 кГц), высокая частота (58 кГц), подавление шума(18 мГц) |
| Диапазон задержки запуска | 200 нс - 10 с |
| Тип триггера | по краю, ширине импульса, логике, N-й фронт, короткий импульс (Runt) наклон, тайм-аут, видео, сериал |
| Декодирование протоколов | RS-232/422/485, UART, CAN, CAN FD, LIN, SPI, I2C, ARINC429, 1553B |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, поперечный |
| Автоматические измерения | период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS, положительный наклон, отрицательный наклон |
| Аппаратный частотомер |
6 знаков максимальная полоса пропускания - 2 Гц пик-пик - 0,8 дел |
| Математические функции | сложение, вычитание, умножение, деление |
| Продвинутая математика | +, -, *, /, ﹤, ﹥, ≤, ≥, ==, !=, &&, ||, (, ), !(, Sqrt, Abs, Deg, Rad, Exp, Diff, ln, Sin, Cos, Tan, Intg, Lg, asin, acos, atan |
| Характеристики дисплея | |
| Дисплей | 14-дюймовый сенсорный ЖК TFT дисплей, разрешение 1900 x 1200 точек |
| Сетка области отображения осциллограммы | 12 х 10 делений |
| Базовые режимы | YT, XY, вращение, масштабирование |
| Отображение формы сигнала | точка, линия, регулируемая яркость |
| Характеристики хранилища | |
| Носители | локальный, USB |
| Хранилище ПЗУ | 32 Гб |
| Формат хранения | WAV, CSV, BIN |
| Отображение сигналов REF | 4 |
| Скриншот, видеозапись | есть |
| Характеристики системы | |
| Операционная система | Android |
| Поддерживаемые языки | Английский, Китайский, Немецкий, Французский, Чешский, Корейский, Испанский, Итальянский и тд |
| Общие характеристики | |
| Интерфейс | USB, USB Type C, LAN, 4 pin, HDMI |
| Встроенная память | 32 Гб |
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц |
| Потребляемая мощность | < 120 Вт |
| Максимальное напряжение и ток | 24 В DC, 5 А |
| Рабочая среда |
температура: 0 - 45 °C влажность: 5 - 85% |
| Хранение |
температура: -40 - 60 °C влажность: 5 - 90% |
| Рабочая высота | 0 - 3000 м |
| Габариты изделия | 400 х 280 х 35,8 мм |
| Габариты упаковки | 549 х 169 х 436 мм |
| Вес брутто | 7 кг |
| Комплектация |

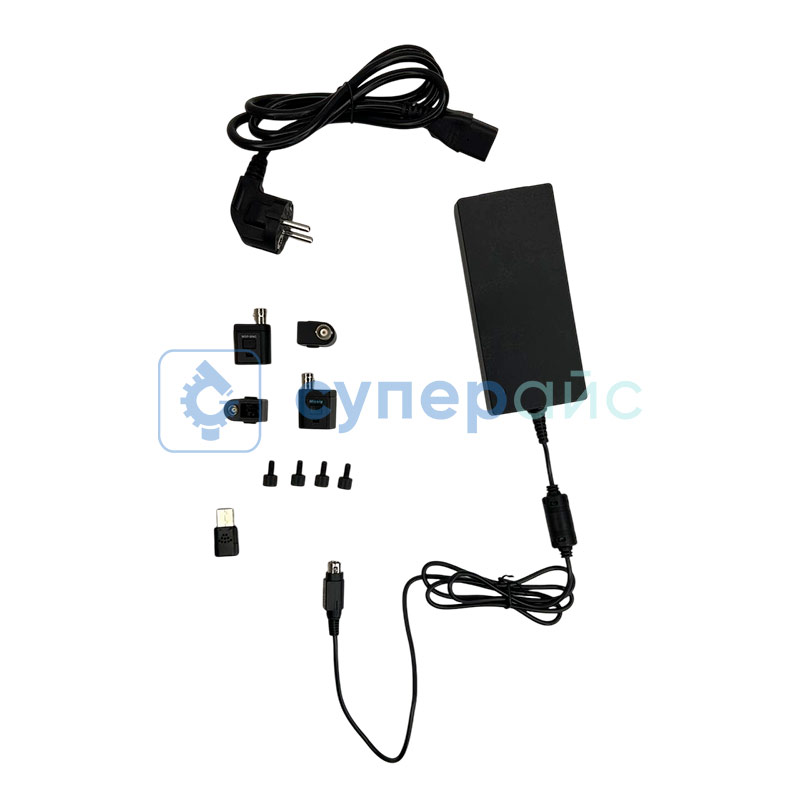

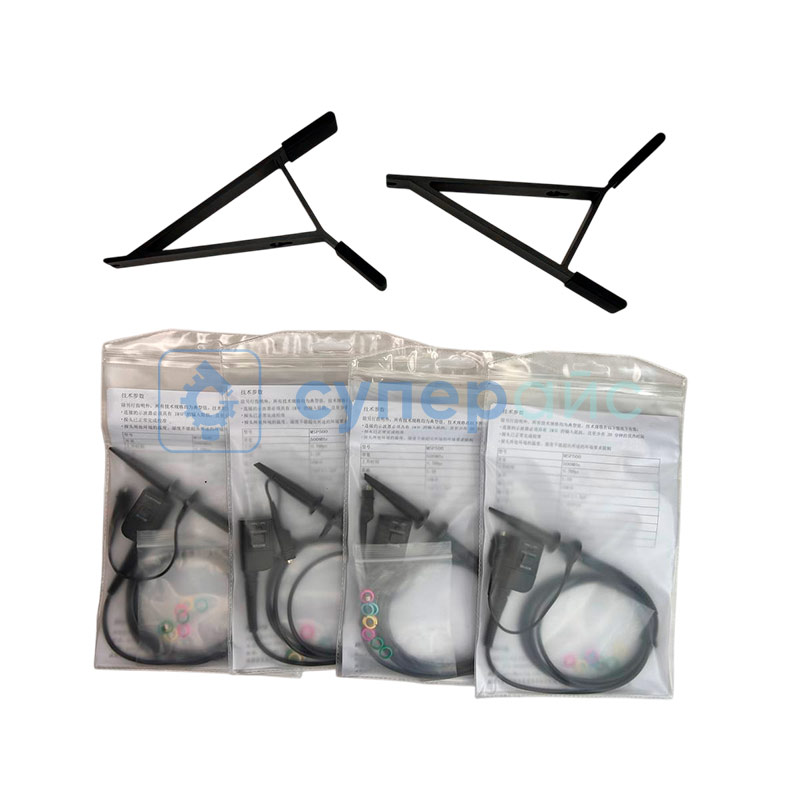

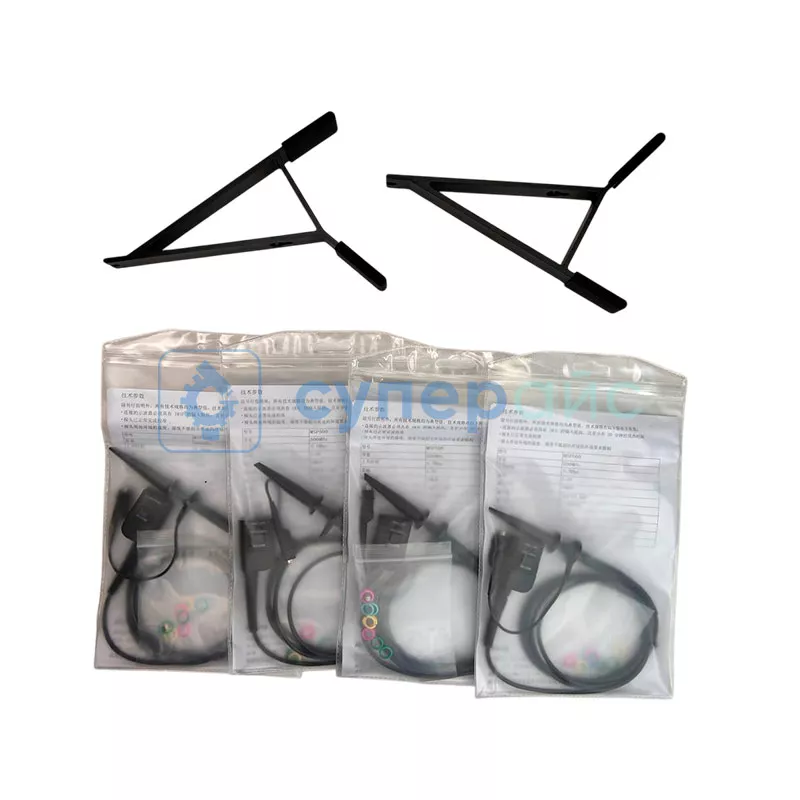

осциллограф Micsig MHO3-5004 - 1 шт пассивный зонд - 4 шт адаптер MSP-BNC - 4 шт адаптер питания - 1 шт кабель питания - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Чемодан для осциллографа Micsig MS-SC-2 Токовый пробник Micsig CP503B Токовый пробник Micsig CP1003B Токовый пробник AC/DC Micsig CP2100A Осциллографический токовый пробник AC/DC Micsig CP2100B |
Обзорная таблица осциллографов Micsig
| Характеристики | MHO3-5004 | MHO3-3504 | MHO3-2504 |
| Полоса пропускания | 500 МГц | 350 МГц | 250 МГц |
| Количество аналоговых каналов | 4 | ||
| Частота дискретизации на канал | 3 ГВыб/с | ||
| Время нарастания, нс | ≤ 0,7 нс | ≤ 1 нс | ≤ 1,4 нс |
| Максимальная скорость захвата формы волны | 230000 сиг/с | ||
| Глубина записи | 360 Мб | ||
| Входной импеданс | 1 МОм | ||
| Интерфейс | USB, USB Type C, LAN, 4 pin, HDMI | ||
| Встроенная память | 32 Гб | ||
| Разрешение дисплея, пиксель | 1900 x 1200 | ||
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц | ||
Осциллограф Micsig MHO3-5004
Micsig MHO3-5004 — это осциллограф цифрового типа, который предназначен для исследования электрических характеристик электронных схем. Модель оснащена четырьмя аналоговыми каналами и развитой системой коммуникации с периферией. Далее рассмотрим некоторые распространенные мифы о таких приборах и объясним, почему этот цифровой осциллограф опровергает данные заблуждения.
1. Многоканальные устройства — это всегда низкая точность измеренийКоличество каналов этой модели дополняется частотой дискретизации 3 ГВыб/с. Это гарантирует высокую детализацию при параллельной работе каждого входа.
2. Быстрые измерения перегружают буфер данныхЭта модель поддерживает глубину записи в 360 Мб, что обеспечивает эффективную обработку и хранение информации. Полоса пропускания 500 МГц дополняется встроенной памятью объемом 32 Гб, предназначенной для сохранения полученных результатов. Это исключает переполнение накопителя в процессе работы.
3. Современная техника требует сложной настройкиРазнообразие интерфейсов (USB, LAN, HDMI) упрощает интеграцию в измерительный комплекс. Порт USB Type C предоставляет дополнительные варианты взаимодействия с оборудованием.
4. Производительное оборудование нуждается в специальном электропитанииЭто также миф. Энергопотребление модели менее 120 Вт при напряжении 24 В DC соответствует стандартным лабораторным условиям.
Преимущества цифровой технологии:
- автоматическая настройка измерений;
- хранение конфигураций в накопителе;
- встроенные вычислительные функции.
Варианты возможного применения:
- проектирование схем;
- тестирование блоков питания;
- проверка высокочастотных устройств;
- диагностика телекоммуникационной техники.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
