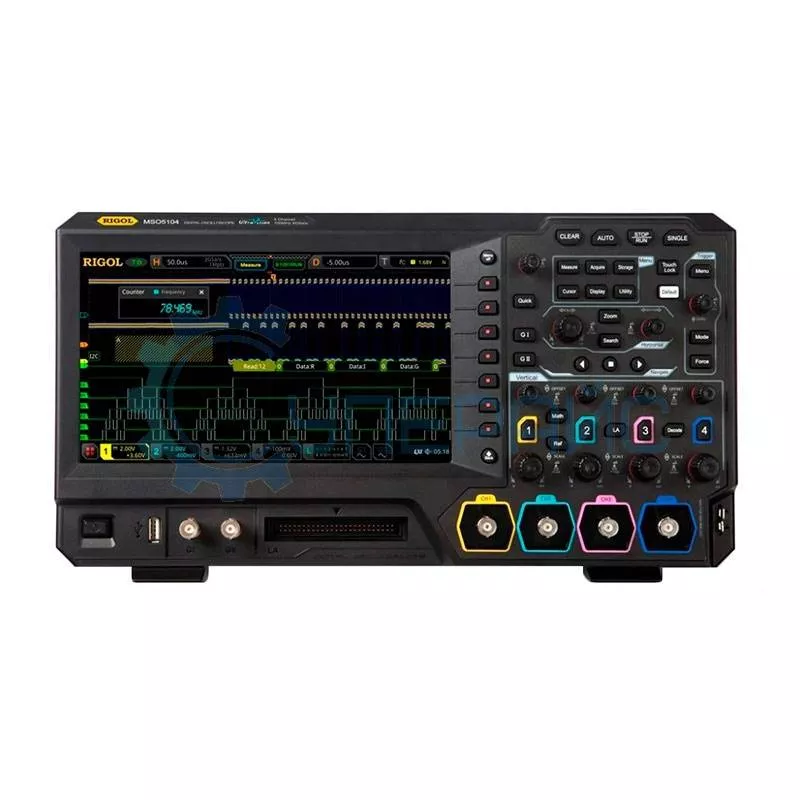

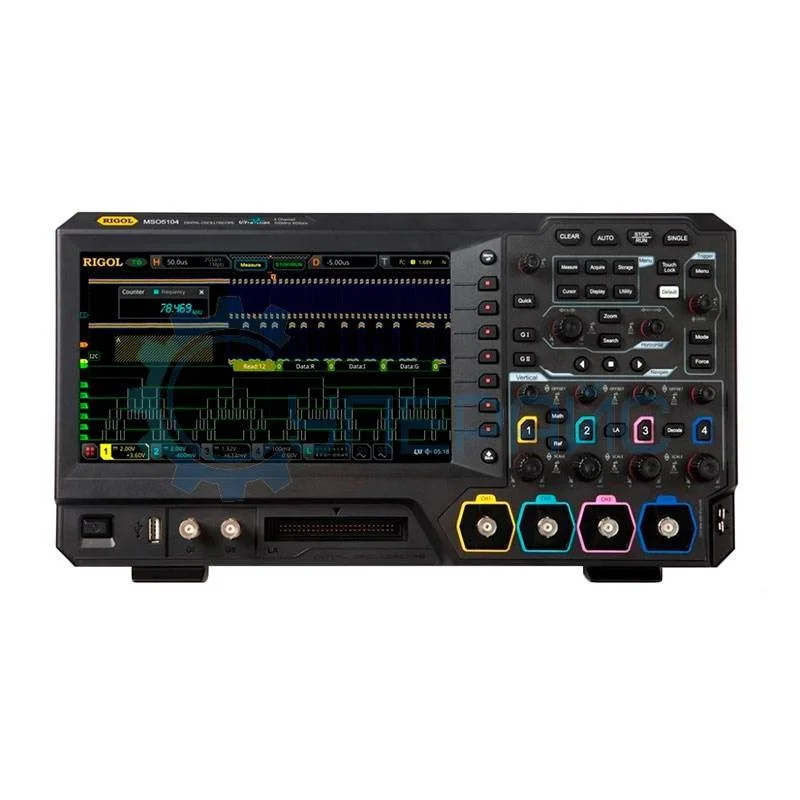

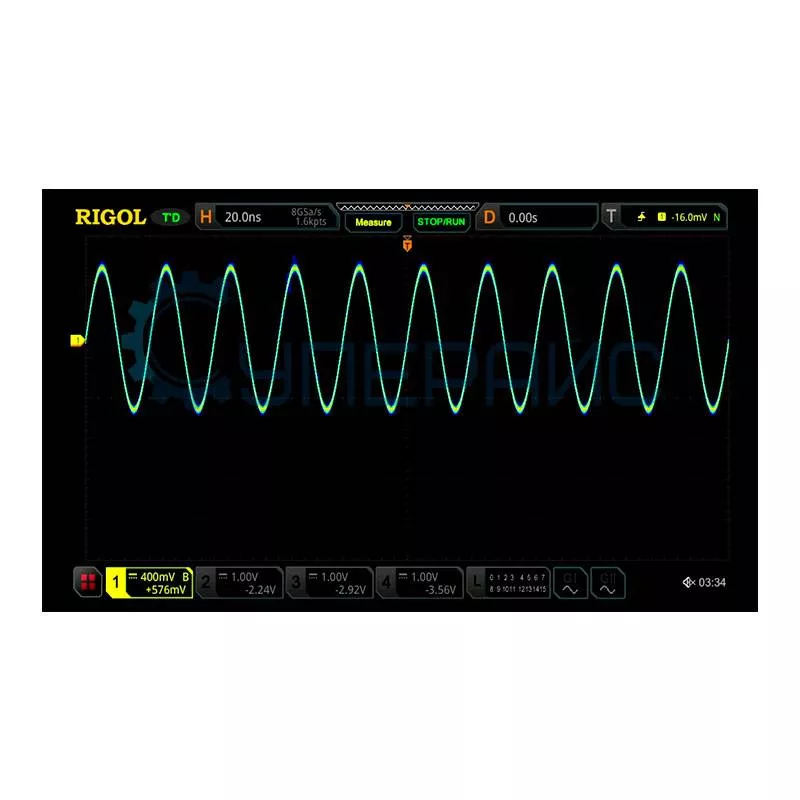

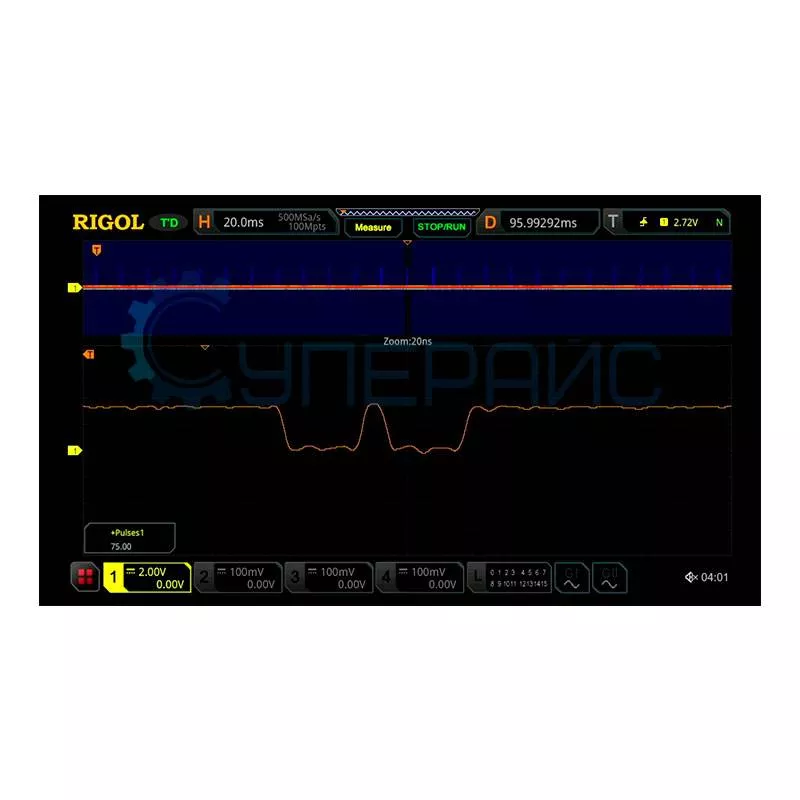

Настольный запоминающий осциллограф Rigol MSO5104
Код товара: 9104
Гарантия 36 месяцев
О товаре Встроенный вольтметр
Количество каналов: 4 + 16 цифровых
Полоса пропускания: 100 МГц
Частота дискретизации: 8 ГВыб/с
218 320 руб.
218 320 руб.
В наличии:
Склад в Москве: 5 шт.
Склад в Гуанчжоу: 2 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный вольтметр
Количество каналов: 4 + 16 цифровых
Полоса пропускания: 100 МГц
Частота дискретизации: 8 ГВыб/с
Технические характеристики RIGOL MSO5104
| Серия | MSO5000 |
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 + 16 цифровых |
| Частота дискретизации |
8 ГВыб / с в одноканальном режиме 2 ГВыб / с в двухканальном и трехканальном режиме 1 ГВыб / с в четырехканальном режиме |
| Глубина памяти |
100 Мб в одноканальном режиме 50 Мб в двухканальном и трехканальном режиме 25 Мб в четырехканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 %, 17 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.0001X, 0.0002X, 0.0005X, 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Максимальное входное напряжени | 300 Vrms CAT I |
| Скорость захвата осциллограмм | ≤ 500000 осц./с |
| Горизонтальная система аналоговых каналов | |
| Погрешность временной базы | ± 10 ppm |
| Коэффициент развёртки | 2 нс / дел - 1 кс / дел |
| Режимы | YT, XY, SCAN, ROLL |
| Горизонтальная система цифровых каналов | |
| Минимальная ширина импульса | 5 нс |
| Максимальная входная частота | 200 МГц |
| Межканальная задержка | 2 нс - 5 нс |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 500 мкВ / дел - 10 В / дел |
| Время нарастания | ≤ 3,5 нс |
| Диапазон вертикального смещения |
500 мкВ / дел - 50 мВ / дел, ± 1 В 51 мВ / дел - 260 В / дел, ± 30 В 265 В / дел - 10 В / дел, ± 100 В |
| Динамический диапазон | ± 5 дел |
| Точность усиления постоянного тока | ± 3% |
| Точность смещения постоянного тока |
< 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами | > 40 дБ |
| Вертикальная система цифровых каналов | |
| Вертикальное разрешение | 1 бит |
| Количество каналов | 16 (D0 - D15) |
| Диапазон значений порогов | ± 15 В с шагом 10 мВ |
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) |
| Погрешность установки порога | ± 100 мВ + 3% от установленного значения |
| Максимальный динамический диапазон | ± 10 В + значение порога |
| Минимальный размах напряжения | 500 мВ |
| Максимальное входное напряжение | ± 40 В CAT I |
| Входной импеданс | 1 кОм |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео, наклон, рант, окно, паттерн, продолжительность, истечение времени, задержка, установка/удержание, N фронт; (опции приобретаются отдельно, обратитесь к менеджеру для уточнения стоимости: RS232/UART, I2C, SPI, CAN, FlexRay, LIN, I2S, MIL-STD-1553) |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
| Чувствительность триггера | 1 дел (< 10 мВ / дел), 0.5 дел (> 10 мВ / дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1 - CH4 |
| Запуск по наклону | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1 - CH4 |
| Время удержания | 800 пс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM, 480P, 576P, 720P, 1080P, 1080i |
| Источник запуска | CH1 - CH4 |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 - CH4 |
| Запуск по истечении времени | |
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Диапазон удержания триггера | 16 нс - 10 с |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск по окну | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник | CH1 - CH4 |
| Запуск по задержке | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск по установке/удержанию | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 8 нс - 1 с |
| Запуск по продолжительности | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Диапазон удержания триггера | 8 нс - 1 с |
| Запуск RS232/UART (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мб/с |
| Запуск I2C (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Источник запуска | CH1 - CH4 |
| Разрядность | 7 бит, 8 бит, 10 бит |
| Запуск SPI (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Источник запуска | CH1 - CH4 |
| Условие | TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Запуск CAN (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | SOF, EOF, Frame Type, Frame Error |
| Скорость | до 5 Мб/с |
| Запуск FlexRay (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Источник запуска | CH1 - CH4 |
| Скорость | до 10 Мб/с |
| Запуск LIN (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости). | |
| Источник запуска | CH1 - CH4 |
| Скорость | до 20 Мб/с |
| Запуск I2S (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Источник запуска | CH1 - CH4 |
| Запуск MIL-STD-1553 (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Источник запуска | CH1 - CH4 |
| Система измерения | |

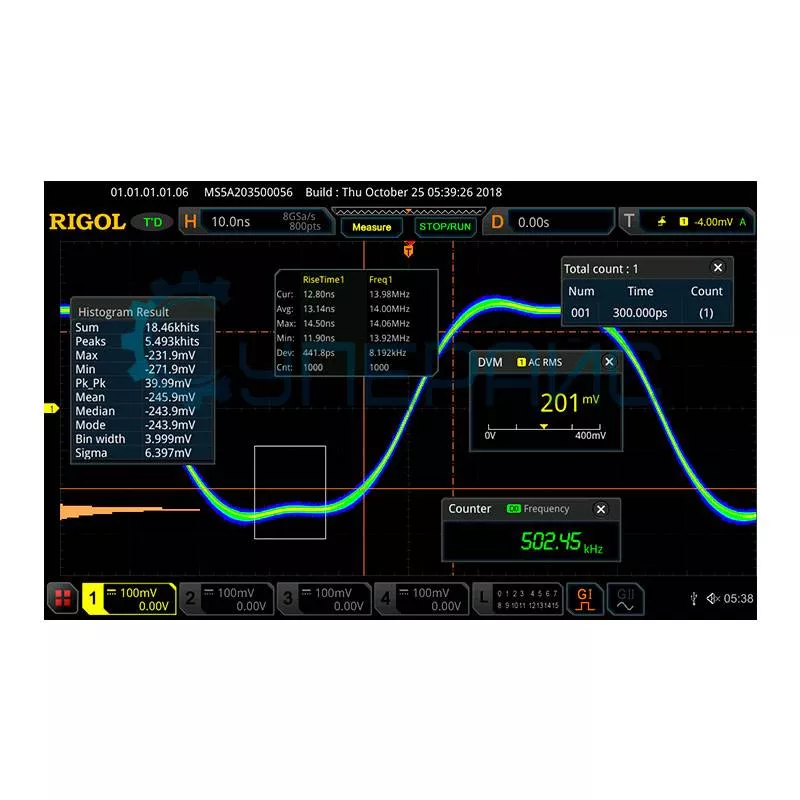

| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, пер. VRMS, Overshoot, Preshoot, площадь, стандартное отклонение, период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, счетчик положительных импульсов, счетчик отрицательных импульсов, счет возрастающего фронта, число падающих фронтов, Tvmax, Tvmin, положительная скорость нарастания, задержка (A ↑ -B ↑), задержка (A ↑ -B ↓), задержка (A ↓ -B ↑), задержка (A ↓ -B ↓ ), фаза (A ↑ -B ↑), фаза (A ↑ -B ↓), фаза (A ↓ -B ↑), фаза (A ↓ -B ↓) |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop, FFT |
| Генератор сигналов произвольной формы (опция приобретается отдельно, обратитесь к менеджеру для уточнения стоимости) | |
| Количество каналов | 2 |
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 200 МВыб/с |
| Формы сигналов | синусоидальный, прямоугольный, пилообразный, импульсный, DC, шумовой, экпоненциальный (возрастание/убывание), Гаусса, Лоренца |
| Синус | |
| Диапазон частот | 100 мГц - 25 МГц |
| Гармонические искажения | 40 дБ |
| Прямоугольный/Импульсный | |
| Диапазон частот | 100 мГц - 15 МГц / 100 мГц - 1 МГц |
| Время нарастания/спада | <15 нс |
| Выброс | <5% |
| Коэффициент заполнения | 50% / 10% - 90% |
| Пилообразный | |
| Диапазон частот | 100 мГц - 100 кГц |
| Линейность | 1% |
| Симметрия | 0% ~100% |
| Произвольный | |
| Диапазон частот | 100 мГц - 10 МГц |
| Глубина записи | 2 - 16 Кб |
| Амплитудный диапазон |
20 мВ - 5 В 10 мВ - 2.5 В |
| Точность | ± 2% + 5 мВ |
| Смещение постоянного тока | ± 2.5 В, ± 1.25 В |
| Характеристики развертки | |
| Тип | линейный, логарифмический, шаговый |
| Время развертки | 1 мс - 500 с |
| Характеристики BURST | |
| Время цикла | 1 мкс - 500 с |
| Источник запуска | внутренний, ручной |
| Характеристики модуляции | |
| Типы модуляции | AM, FM, FSK |
| AM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая |
| Глубина | 0 - 120% |
| Модулирующая частота | 1 Гц - 50 кГц |
| FM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
| Модулирующая частота | 1 Гц - 50 кГц |
| FSK | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% |
| Модулирующая частота | 1 Гц - 50 кГц |
| Вольтметр | |
| Источник | CH1 - CH4 |
| Функции измерения | DC, AC+DC, AC |
| Разрешение | 3 бита |
| Частотомер | |
| Источник | CH1 - CH4 |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 6 бит |
| Общие характеристики | |
| Тип дисплея | 9 дюймов TFT LCD, 1024 х 600 |
| Питание | 100-240 В, 45-440 Гц, < 75 Вт |
| Предохранитель | 250 В, Т, 4 А |
| Декодирование сигналов шин | Parallel, (опции приобретаются отдельно, обратитесь к менеджеру для уточнения стоимости: CAN, LIN, SPI, I²C, UART, FlexRay, I²S, MIL-STD-1553) |

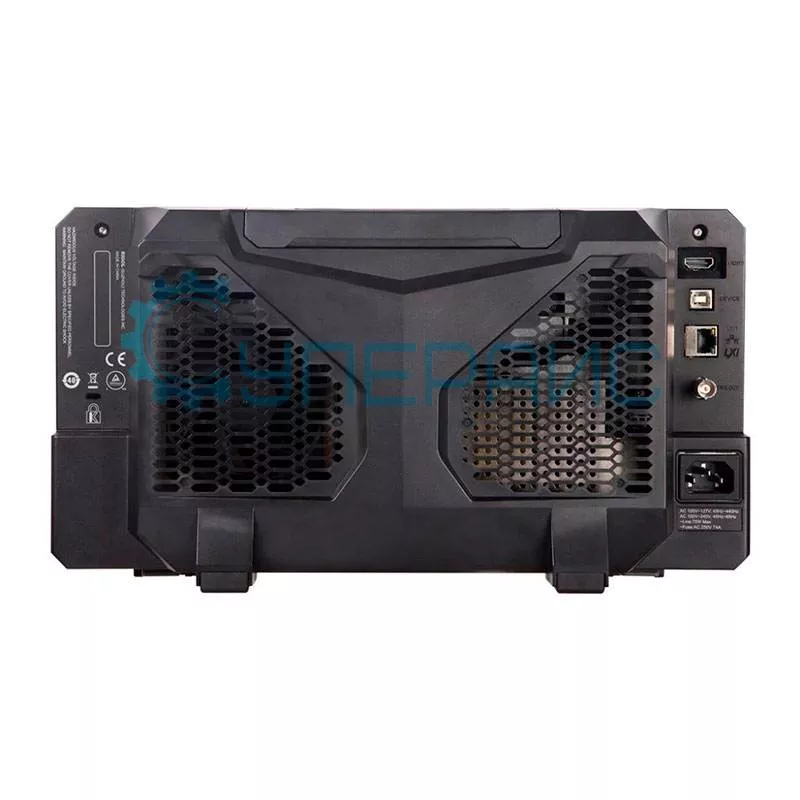

| Интерфейс передачи данных | USB, LAN, GPIB, AUX (TrigOut/PassFail), HDMI |

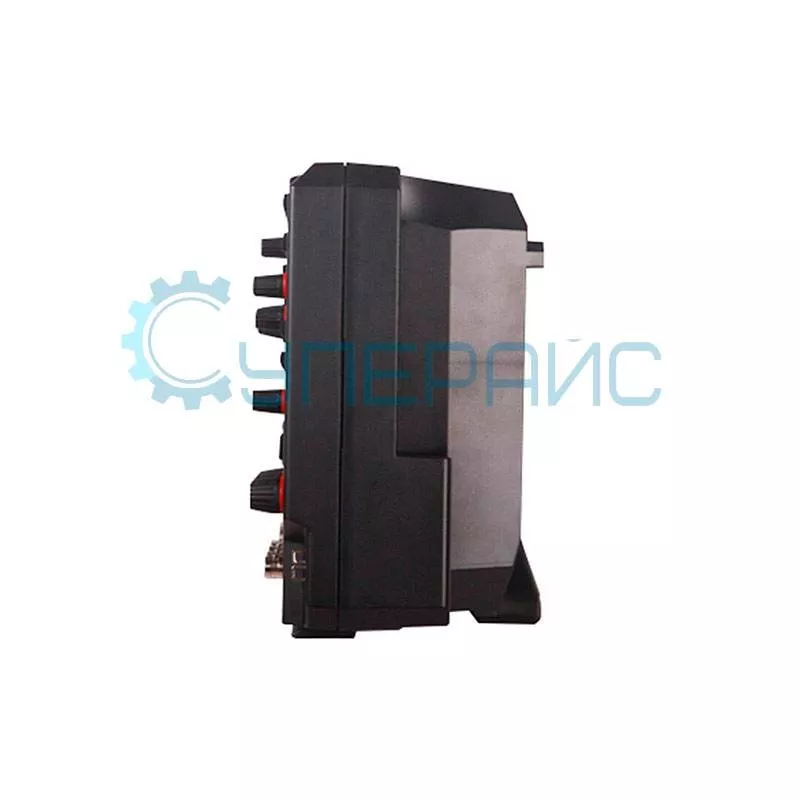

| Габариты | 367 х 200 х 130 мм |
| Вес нетто | 3500 г |

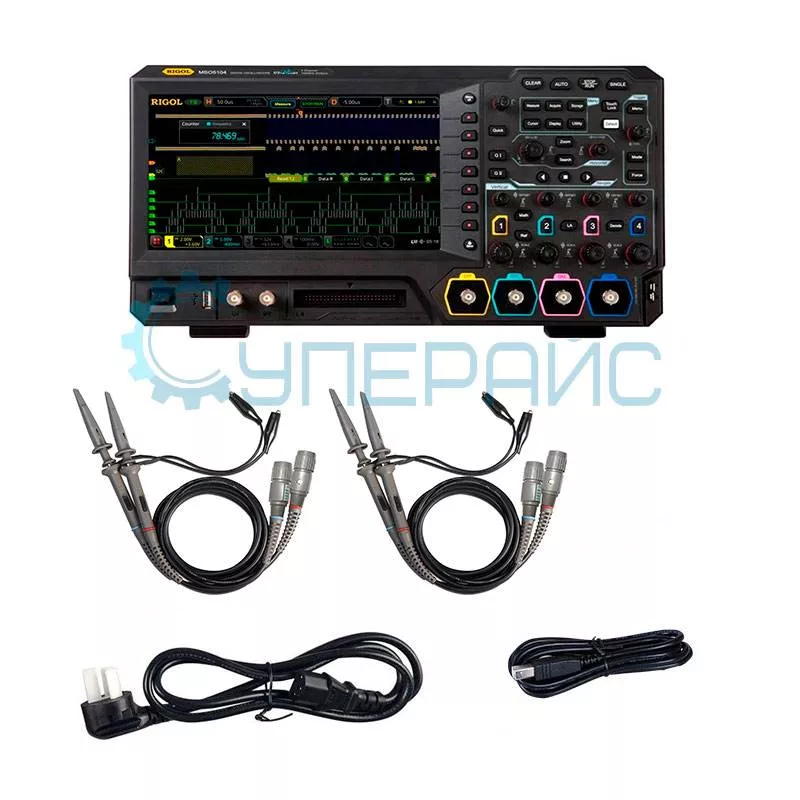

| Комплектация | цифровой осциллограф RIGOL MSO5104 - 1 шт |
|
|
щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Плата для осциллографов RIGOL DK-DS6000 Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пробник токовый RIGOL RP1001C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D |

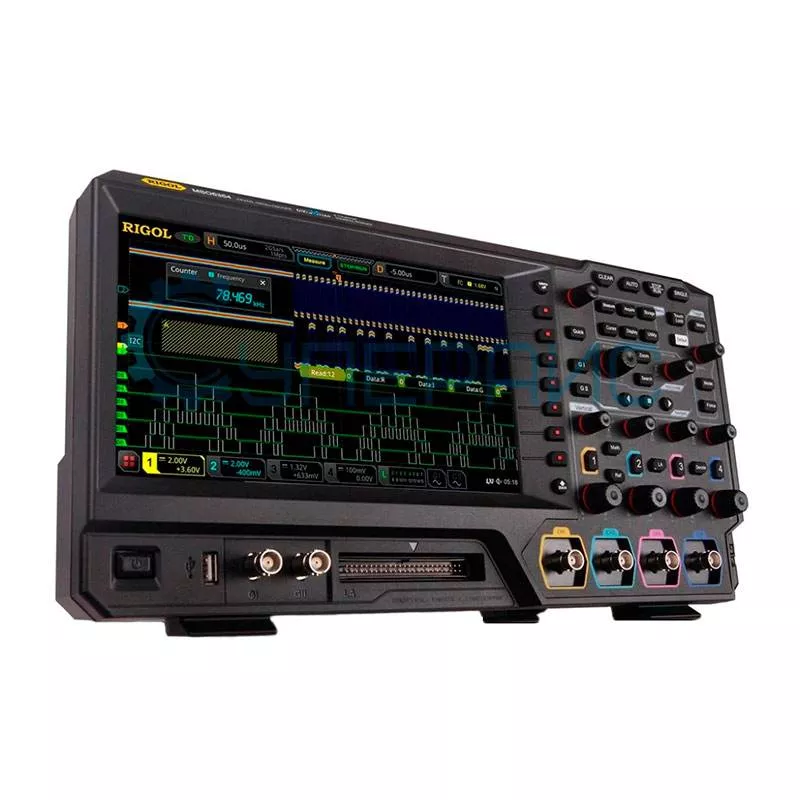

Осциллограф Rigol MSO5104
Современные технологии требуют точных измерений, а высокоточный осциллограф со встроенным генератором импульсов Rigol MSO5104 — функциональное решение для этой задачи. Обладая точностью и рядом функциональных возможностей, он станет помощником как для профессионалов, так и для энтузиастов в области электроники.
Точность и функциональность, расширяемые опциями
Возможность модуляции сигналов делает этот осциллограф универсальным инструментом для работы с различными типами сигналов. Это оборудование, спроектированное с учётом требований профессионалов, предлагает богатый функционал.
Преимущества модели:
- Высокоточные измерения. Разрешение 8 бит и частота дискретизации до 8 ГВыб/с гарантируют точные результаты.
- Многоканальная конфигурация. С четырьмя аналоговыми и 16 цифровыми каналами получается анализировать различные сигналы одновременно.
- Расширенные опции. Расширение функционала с помощью опций позволяет адаптировать прибор под конкретные задачи.
- Генератор импульсов. Опционально предоставляет возможность генерации и анализа сигналов.
- Адаптивность. Гибкие настройки триггера позволяют фиксировать сигналы в нужный момент или в подходящих условиях.
Настольный запоминающий осциллограф Rigol MSO5104 — это надёжный и многофункциональный инструмент, который гарантирует высокоточные измерения и удобство эксплуатации. С ним становится легко выполнять разнообразные исследования и анализировать сигналы аналогового или цифрового типа.
Обзорная таблица осциллографов Rigol серии MSO5000
| Характеристики | MSO5074 | MSO5104 | MSO5204 | MSO5354 | MSO5102 | MSO5072 |
| Полоса пропускания, МГц | 70 | 100 | 200 | 350 | 100 | 70 |
| Количество аналоговых каналов | 4 | 4 | 4 | 4 | 2 | 2 |
| Количество цифровых каналов | нет | 16 | нет | 16 | 16 | 16 |
| Частота дискретизации на канал, МВыб/с | 8000 | |||||
| Время нарастания, нс | ≤ 5 | ≤ 3,5 | ≤ 1,75 | ≤ 1 | ≤ 3,5 | ≤ 5 |
| Скорость захвата осциллограмм | ≥ 500000 осц./сек | ≤ 500000 осц./сек | ≥ 500000 осц./сек | ≤ 500000 осц./сек | ≥ 500000 осц./сек | ≥ 500000 осц./сек |
| Глубина памяти на канал | 100 Мб | |||||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||||
| Генератор сигналов | нет | да | нет | да | нет | нет |
| Логический анализатор | да | нет | да | нет | да | да |
| Мультиметр | да | нет | нет | нет | нет | да |
| Анализатор спектра сигнала с помощью БПФ | да | |||||
| Частотомер | да | |||||
| Самописец | да | нет | да | нет | да | да |
| Анализатор протоколов | да | |||||
| Разрешение дисплея, пиксель | 1024x600 | |||||
| Интерфейс передачи данных | USB/ LAN/ GPIB/ HDMI/ AUX (TrigOut/PassFail) | |||||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
110 199 руб.
-30%
77 139 руб.
Добавить в избранное
4 типа защиты
Выходное напряжение: 0 - 100 В
Выходной ток: 0 - 60 А
Тип: импульсный
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, DC, гармоническая, двухтональная, экспоненциальная, Гаусса, Лоренца, произвольная
Диапазон частот: 1 мкГц - 60 МГц
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Измеряемые параметры: напряжение DC/AC, ток DC/AC, сопротивление, емкость, частота, температура, тест диодов
Диапазон измерения напряжения DC/AC: 100 мВ - 1000 В / 100 мВ - 1000 В
Диапазон измерения тока DC/AC: 100 мкА - 10 А
Диапазон измерения сопротивления: 100 Ом – 100 МОм
Диапазон измерения емкости: 1 нФ – 100 мкФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
4 аналоговых канала
Полоса пропускания: 100 МГц
Частота дискретизации: 2 Гвыб/сек
Глубина памяти: 2 Гб
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
