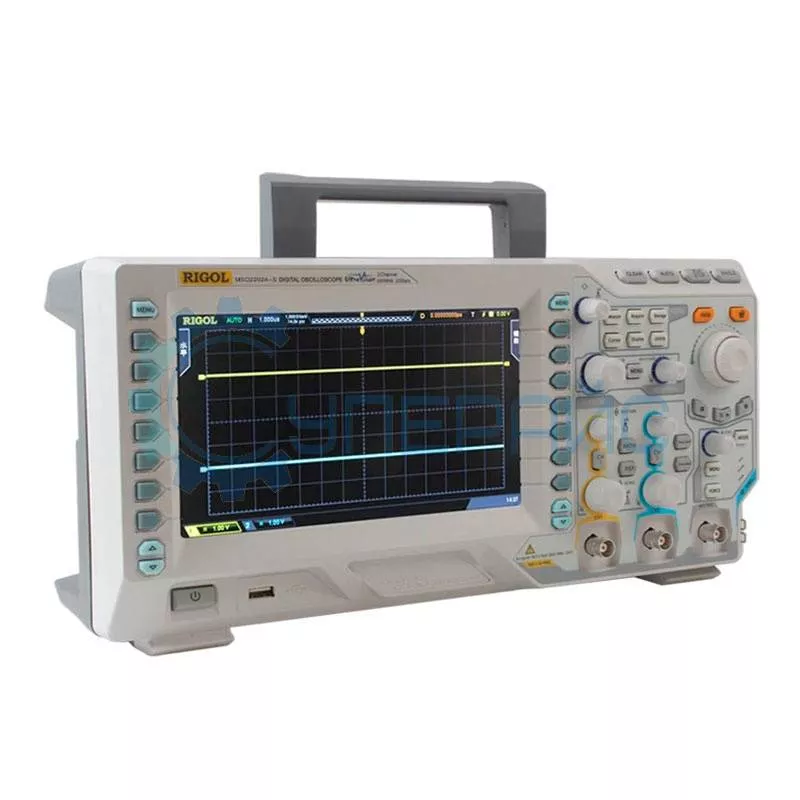

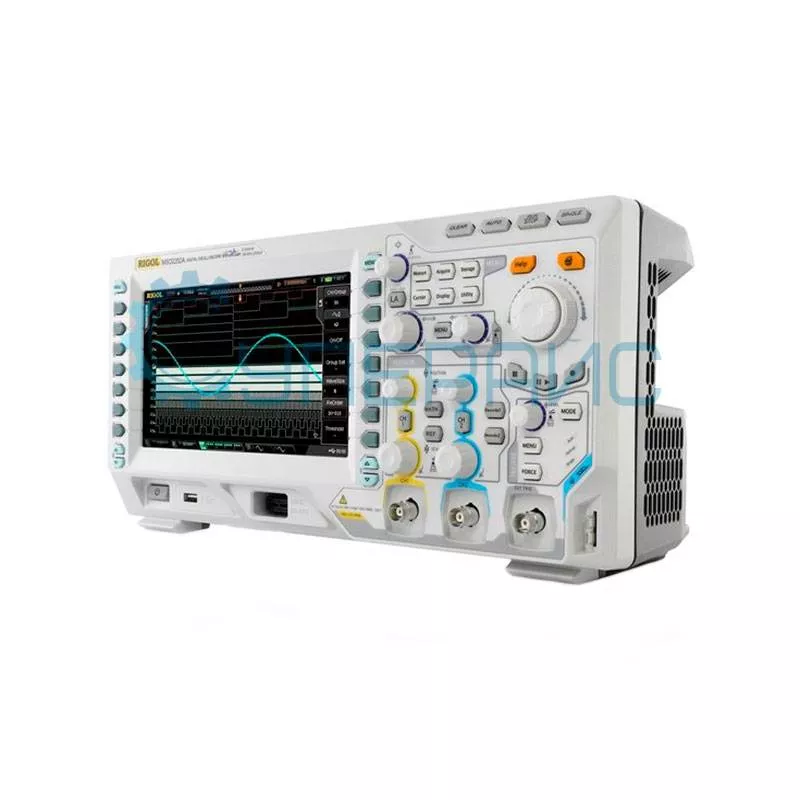

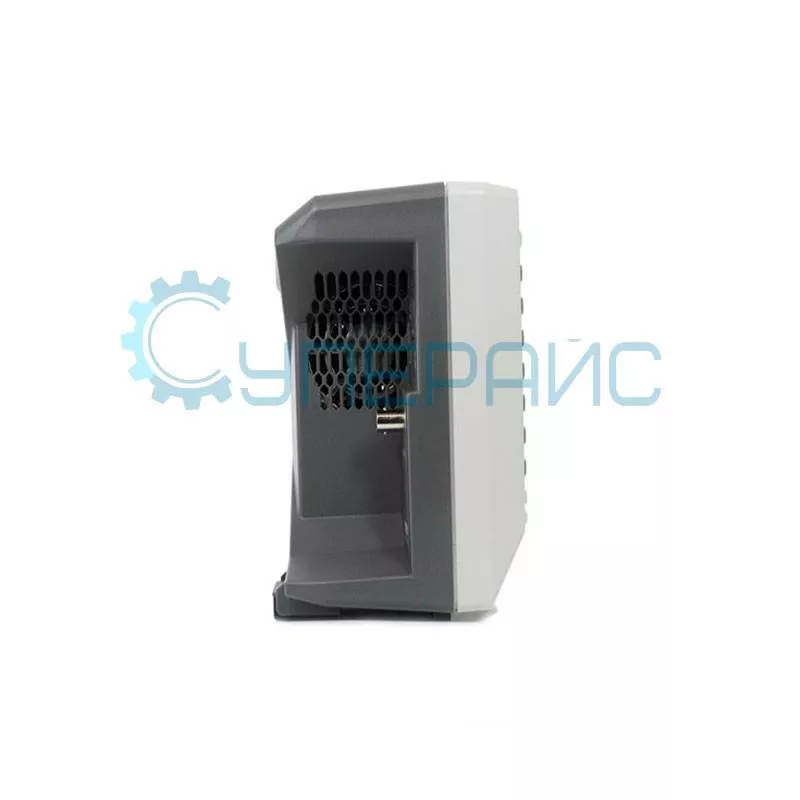

Цифровой настольный осциллограф RIGOL MSO2202A-S
162 880 ₽
162 880 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 4 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
5245
Модель (серия)
MSO2202A-S
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL MSO2202A-S
Артикул (код товара)
5245
Модель (серия)
MSO2202A-S
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Parallel
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Показать больше
Показать меньше
Описание RIGOL MSO2202A-S
Технические характеристики RIGOL MSO2202A-S
| Полоса пропускания | 200 МГц |
| Количество каналов | 2 + 16 цифровых + внешний запуск |
| Максимальная частота дискретизации в реальном времени |
Аналоговые каналы: 2 ГВыб / с в одноканальном режиме 1 ГВыб / с в двухканальном режиме Цифровые каналы: 1 ГВыб / с 8 каналов 500 МВыб / с 16 каналов |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс |
Аналоговые каналы: 1 МОм ± 1 %, 16 пФ ± 3 пФ или 50 Ом ± 1.5 % Цифровые каналы: 101 кОм ± 1 %, 9 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.01 X - 1000 Х с шагом 1-2-5 |
| Максимальное входное напряжение |
Аналоговые каналы: 300 Vrms CAT I, 100 Vrms CAT II Переходное перенапряжение: 1000 В Цифровые каналы: 40 Vrms CAT I Переходное перенапряжение: 800 В |

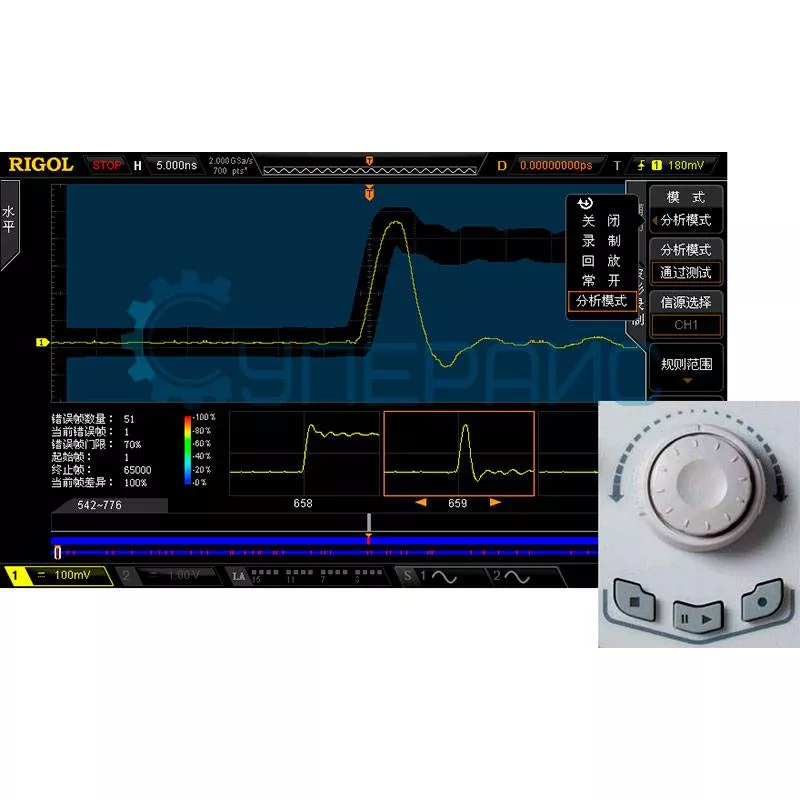

| Ограничение полосы пропускания | 20 МГц / 100 МГц, полный диапазон |
| Горизонтальная система | |
| Погрешность временной базы | ± 25 ppm |
| Интерполяция формы волны | sin (х) / х |
| Максимальная скорость захвата осциллограмм | 52000 сиг/с |
| Размер памяти |
Аналоговые каналы: 14 Мб (выбор 1.4 Мб, 140 Кб, 14 Кб) 7 Мб (выбор 0.7 Мб, 70 Кб, 7 Кб) Цифровые каналы: 14 Мб (8 каналов) / 7 Мб (16 каналов) 28 Мб (8 каналов) |

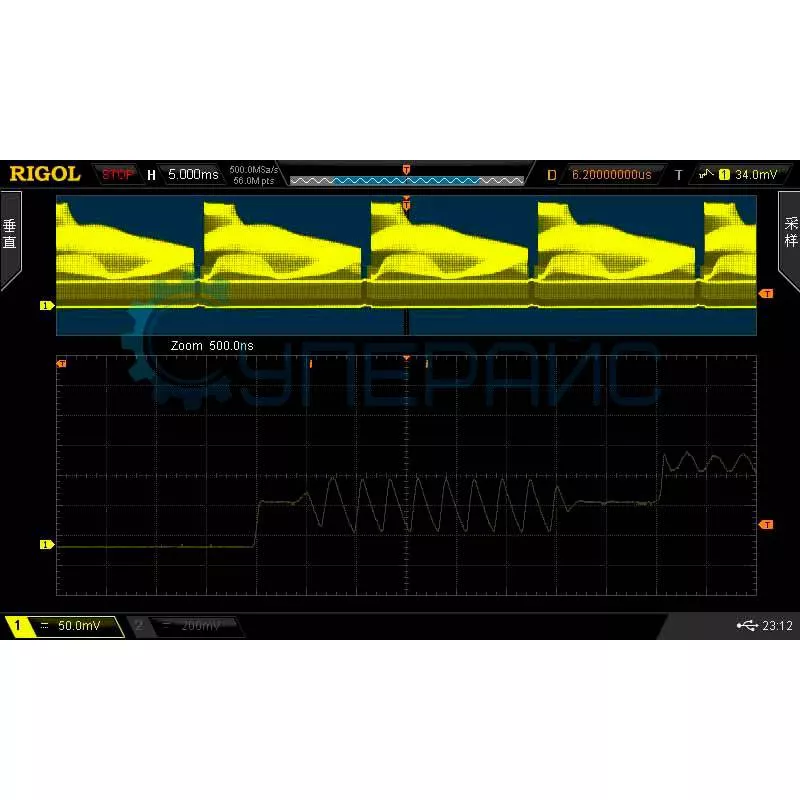

| Коэффициент развёртки | 2 нс / дел - 1000 с / дел, 1, 2, 5 шаг |
| Режимы | Y-T, X-Y |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение |
8 бит |
| Вертикальная развёртка |
500 мкВ / дел - 10 В / дел (1 МОм) 500 мкВ / дел - 1 В / дел (50 Ом) |

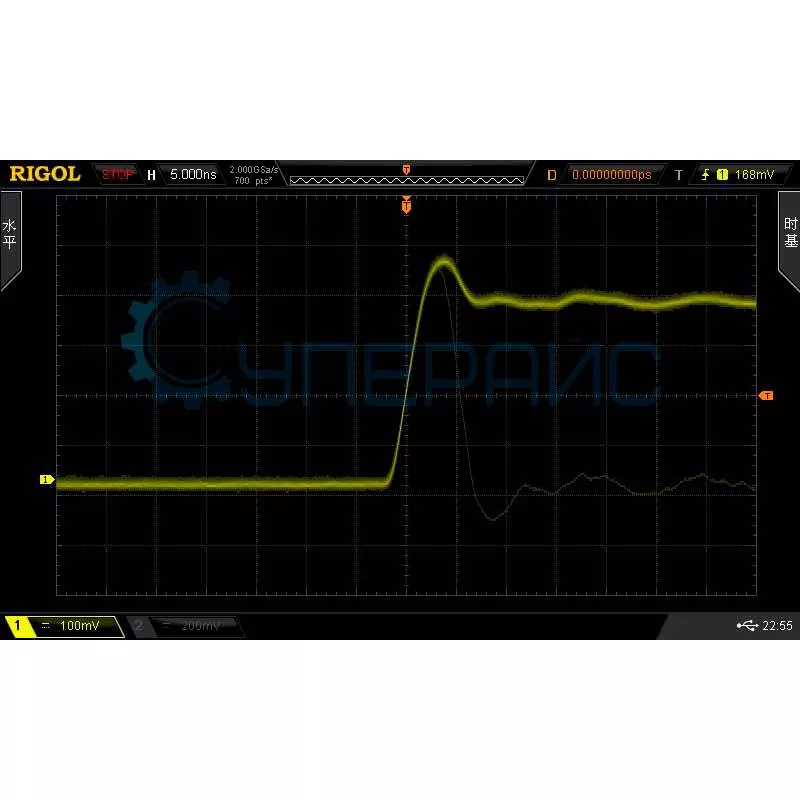

| Время нарастания | <1,8 нс |
| Диапазон вертикального смещения |
500 мВ / дел - 50 мВ / дел, ± 2 В 51 мВ / дел - 200 В / дел, ± 10 В 205 мВ / дел - 2 В / дел, ± 50 В 2,05 В / дел - 10 В / дел, ± 100 В |
| Полоса пропускания для аналогового периодического сигнала | 200 МГц |
| Полоса пропускания для однократного сигнала | 200 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 5 Гц (на входе BNC) |
| Погрешность коэффициента усиления | ± 2% |
| Изоляция между каналами | > 40 дБ |
| Вертикальная система цифровых каналов | |
| Вертикальное разрешение | 1 бит |
| Пороги | 1 группа из 8 каналов |
| Диапазон значений порогов | ± 15 В с шагом 10 мВ |
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) |
| Погрешность установки порога | ± 100 мВ + 3% от установленного значения |
| Максимальный динамический диапазон | ± 10 В + значение порога |
| Минимальный размах напряжения | 500 мВ |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, рант, шаблон, N фронт, истечение времени, длительность события, установка/удержание, RS232/UART, I2C, SPI |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера | CH1, CH2: ± 5 деления от центра экрана |
| EXT: ± 4 В | |
| Чувствительность триггера | 1 дел (< 10 мВ), 0.3 дел (> 10 мВ) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 2 нс ~ 4 с |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера |
2 нс ~ 4 с |
| Запуск по длительности события CH1, CH2 | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<> |
| Источник | CH1, CH2 |
| Диапазон удержания триггера | 2 нс ~ 10 с |
| Запуск по установке/удержанию | |
| Установка | H, L |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1, CH2 |
| Диапазон удержания триггера | 2 нс ~ 1 с |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| RS232/UART запуск | |
| Полярность | положительная, инвентированная |
| Источник запуска | CH1, CH2 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Разрядность | 5 бит, 6 бит, 7 бит, 8 бит |

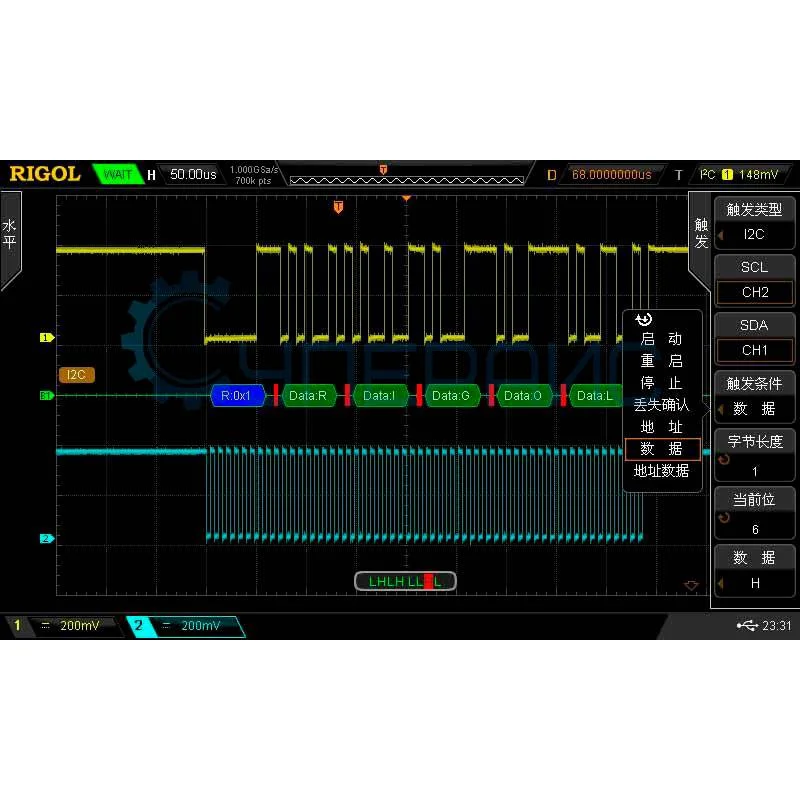

| I2C запуск | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Источник запуска | CH1, CH2 |
| Разрядность | 7 бит, 10 бит |
| Диапазон | 0 ~ 127, 0 ~ 1023 |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
| Источник запуска | CH1, CH2 |
| Условие | TimeOut |
| Разрядность | 4 бит ~ 32 бит |
| Диапазон удержания триггера | 100 нс ~ 1 нс |
| Установка | H, L, X |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
| Автоматическое измерение | Пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Среднее, Среднеквадратичный корень, Превышение, Предварительная съемка, Площадь, Площадь периода, Частота, Период, Время нарастания, Время спада, Ширина положительного импульса, Ширина отрицательного импульса, Цикл положительного коэффициента, Отрицательный коэффициент заполнения Цикл, Задержка A → B ↑, Задержка A → B ↓, Фаза A → B ↑, Фаза A → B ↓ |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, sin, cos, tg |
| Декодирование протоколов | Parallel |

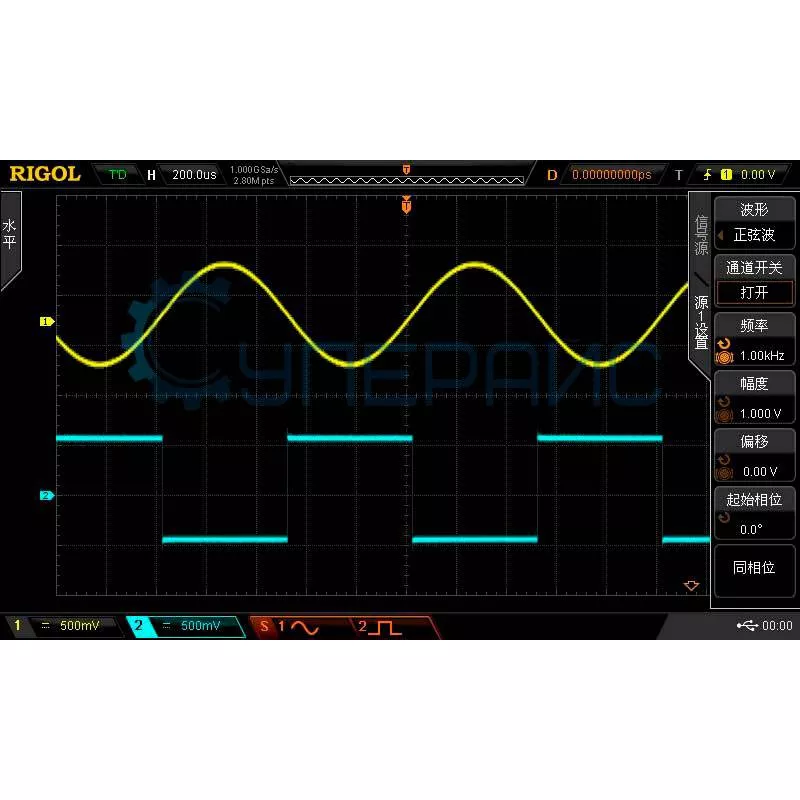

| Генератор сигналов | |
| Количество каналов | 2 |
| Частота дискретизации | 200 МВыб/с |
| Вертикальное разрешение | 14 бит |
| Максимальная частота | 25 МГц |
| Формы сигналов | синус, импульс, треугольник, шумовой, произвольный |
| Синус | |
| Диапазон частот | 0,1 Гц - 25 МГц |
| Нелинейность АЧХ | 0,5 дБ (относительно 1 кГц) |
| Общие гармонические искажения | 1% |
| Отношение сигнал/шум | 40 дБ |
| Импульс | |
| Диапазон частот | 0,1 Гц - 15 МГц |
| Время нарастания/спада | <15 нс |
| Выброс | <5% |
| Коэффициент заполнения | 10% ~90% |
| Треугольный | |
| Диапазон частот | 0,1 Гц - 100 кГц |
| Линейность | 1% |
| Симметрия | 0% ~100% |
| Шумовой | |
| Полоса | 25 МГц |
| Произвольная форма | |
| Диапазон частот | 0,1 Гц - 10 МГц |
| Глубина записи | 2 - 16 К точек |
| Ячейки памяти для сохранения | 10 |
| Общие характеристики | |
| Тип дисплея | 8 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD |
| Питание | 100-240 В, 50-60 Гц, < 50 Вт |
| Количество цветов | 160000 |
| Послесвечение | 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
|

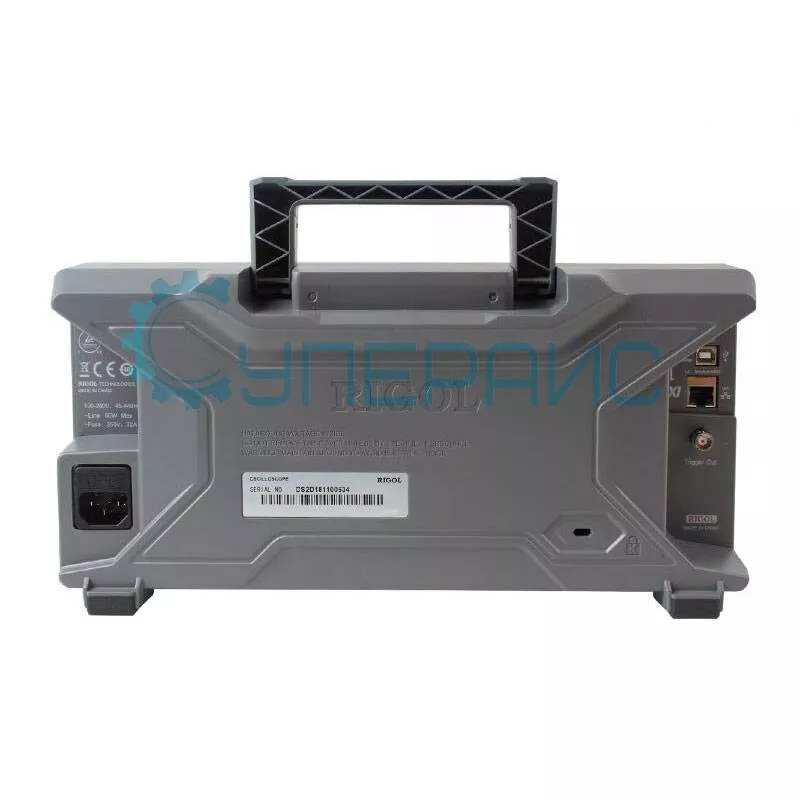

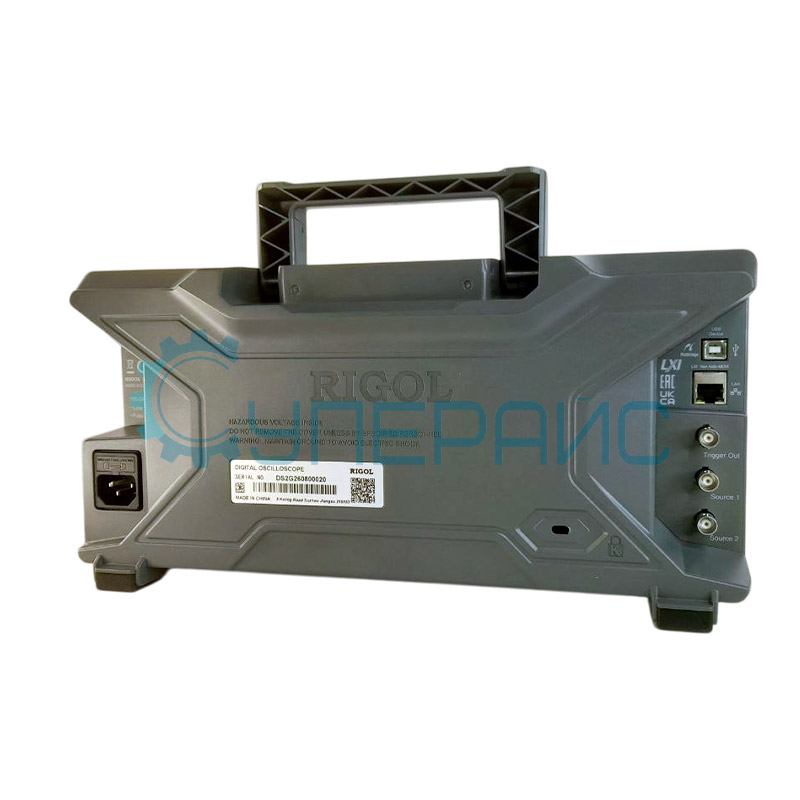

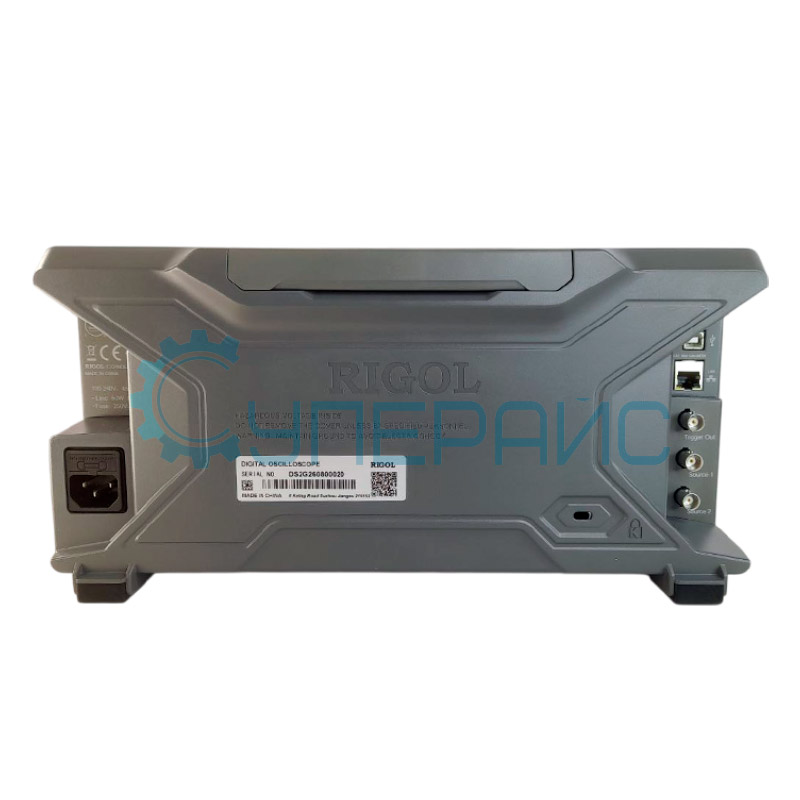

Интерфейс передачи данных |
USB Host, USB-device, LAN, выход AUX (TrigOut/PassFail) |
| Габариты изделия | 362 х 180 х 131 мм |
| Габариты упаковки | 435 х 250 х 270 мм |
| Вес нетто | 4 кг |
| Вес брутто | 5,4 кг |

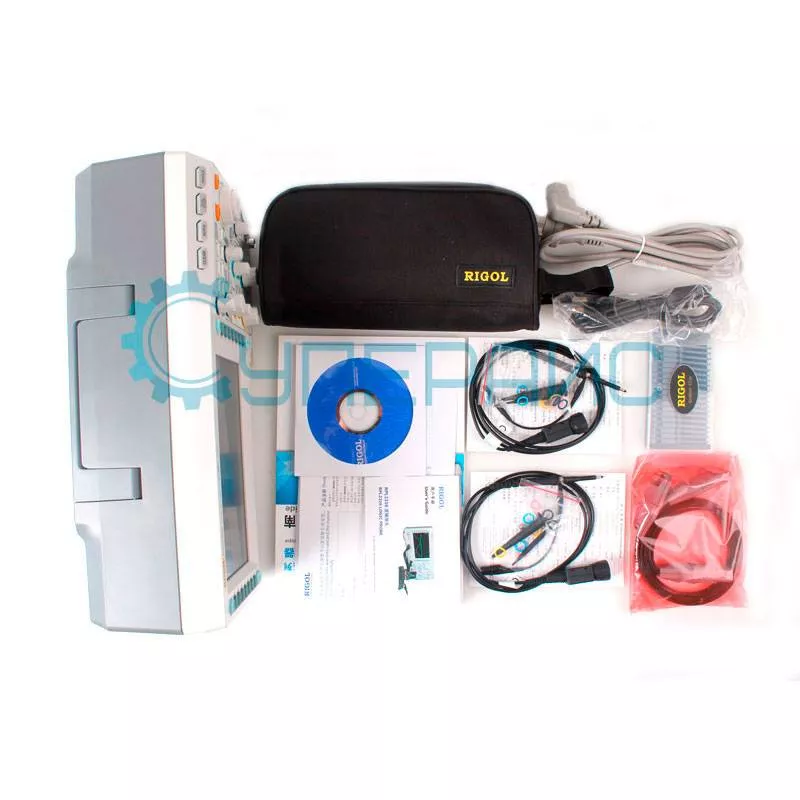

| Комплектация |
цифровой осциллограф RIGOL MSO2202A-S - 1 шт щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт пробник логического анализатора - 1 шт |
| Совместимость |
Плата для осциллографов RIGOL DK-DS6000 Пробник пассивный RIGOL PVP2350 Пробник токовый RIGOL RP1002C Пассивный пробник RIGOL PVP3150 Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1003C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1018H Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пробник токовый RIGOL RP1001C Токовый пробник для осциллографа RIGOL RP1004C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D |
Обзорная таблица осциллографов RIGOL
| Характеристики | MSO2102A | MSO2302A | MSO2302A-S | DS2302A | MSO2202A-S | DS2202A | DS2102A | MSO2102A-S |
| Полоса пропускания | 100 МГц | 300 МГц | 200 МГц | 100 МГц | ||||
| Количество аналоговых каналов | 2 | |||||||
| Количество цифровых каналов (MSO) | 16 | - | 16 | - | ||||
| Макс. частота дискретизации (реальная) | 2 ГВыб/с | |||||||
| Глубина памяти (макс.) | 14 Мб | |||||||
| Скорость захвата осциллограмм | 52000 сиг/с | |||||||
| Вертикальное разрешение | 8 бит | |||||||
| Вертикальная развертка | 500 мкВ/дел - 10 В/дел (1 МОм) | |||||||
| Тип дисплея | 8" TFT ЖК, 800×480 | |||||||
| Интерфейсы | USB Host, USB-device, LAN, AUX | |||||||
| Встроенный генератор (только -S) | - | - | 2 канала, 25 МГц | - | 2 канала, 25 МГц | - | - | 2 канала, 25 МГц |
Осциллограф RIGOL MSO2202A-S
Двухканальный осциллограф RIGOL MSO2202A-S представляет собой лабораторное измерительное оборудование для визуализации электрических сигналов. Этот осциллограф с генератором сигналов помогает инженерам анализировать работу электронных устройств.
2 стандартных и 16 цифровых каналов, а также внешний запуск обуславливают широкие возможности для одновременного наблюдения за несколькими сигналами. Такая конфигурация даёт преимущество при отладке сложных схем со множеством контрольных точек.
Полоса пропускания 200 МГц располагает к работе с высокочастотными образцами. Это будет полезно при исследовании быстродействующих цифровых схем и коммуникационных интерфейсов.
Области применения осциллографа:
- разработка электронных устройств;
- ремонт радиоаппаратуры;
- занятия в образовательных лабораториях;
- научные исследования;
- производственный контроль электроники.
Частота дискретизации 2 Гвыб/с помогает точно фиксировать сложную сигнальную форму. Высокая частота повышает детализацию при захвате кратковременных импульсов, переходных процессов в электронных схемах.
Режимы Y-T и X-Y расширяют функциональный потенциал прибора. Y-T отображает изменение сигнала во времени, а X-Y используют для анализа фазовых соотношений между двумя сигналами.
Отображение 5 измерений одновременно ускоряет процесс анализа. Инженер видит несколько измеряемых параметров на экране без переключения между режимами.
Преимущества модели MSO2202A-S:
- комбинация аналоговых и цифровых каналов в одном устройстве;
- высокая точность измерений временных параметров;
- детальный анализ формы сигналов;
- декодирование цифрового протокола;
- наглядное представление результатов на дисплее.
Документация и ПО RIGOL MSO2202A-S
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации цифровых осциллографов RIGOL серии MSO2000A и DS2000A
Язык:
Русский
Размер и тип:
1,08 МБ,
pdf
Руководство пользователя для цифрового настольного осциллографа RIGOL MSO2202A-S серии MSO2000A
Язык:
Английский
Размер и тип:
3.75 МБ,
PDF
Спецификация для цифрового настольного осциллографа RIGOL MSO2202A-S серии MSO2000A
Язык:
Английский
Размер и тип:
1.72 МБ,
PDF
Инструкция по эксплуатации программного обеспечения Ultra Power Analyzer настольного осциллографа RIGOL MSO2202A-S серии MSO2000A
Язык:
Английский
Размер и тип:
401 КБ,
PDF
Инструкция по эксплуатации программного обеспечения Ultra Sigma настольного осциллографа RIGOL MSO2202A-S серии MSO2000A
Язык:
Английский
Размер и тип:
315 КБ,
PDF
Показать больше
Показать меньше
Отзывы RIGOL MSO2202A-S
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3009
Модель (серия):
DM3058E
Производитель:
RIGOL
Страна производства:
Гарантия, мес.:
36
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3011
Модель (серия):
DM3068
Производитель:
RIGOL
Страна производства:
Гарантия, мес.:
36
Макс. напряжение (AC):
до 750 В
Макс. напряжение (DC):
до 1000 В
Макс. ток (AC):
до 10 А
Макс. ток (DC):
до 10 А
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4755
Модель (серия):
DSO4254C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
16758
Модель (серия):
DSO2D15
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
150
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19980
Модель (серия):
XDS4502
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
500
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4054
Модель (серия):
MSO5074
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
8000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4932
Модель (серия):
DSO4104C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4771
Модель (серия):
DSO4254B
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
250
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
5245
Модель (серия):

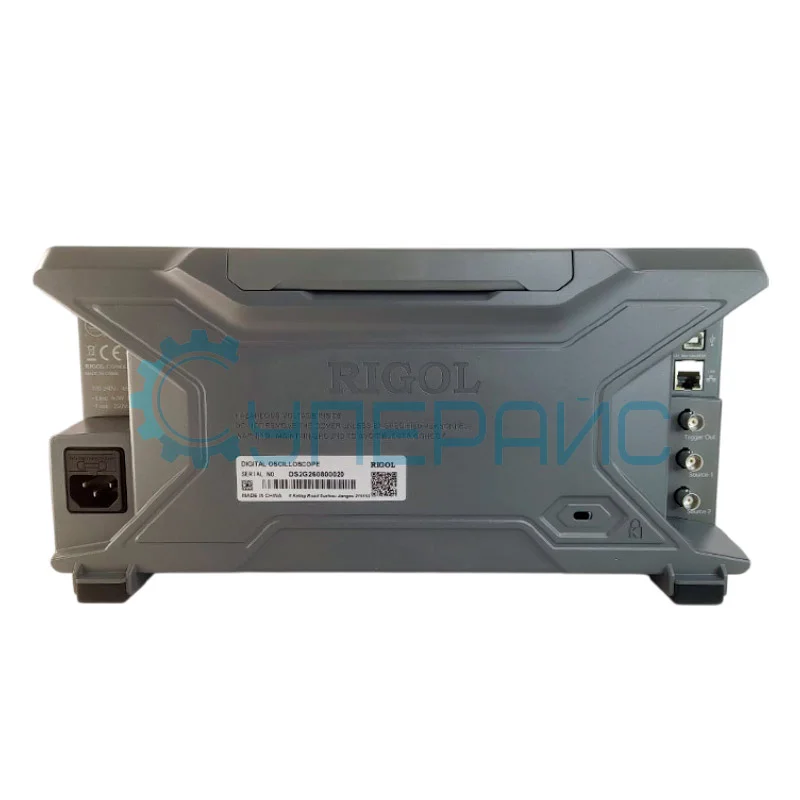

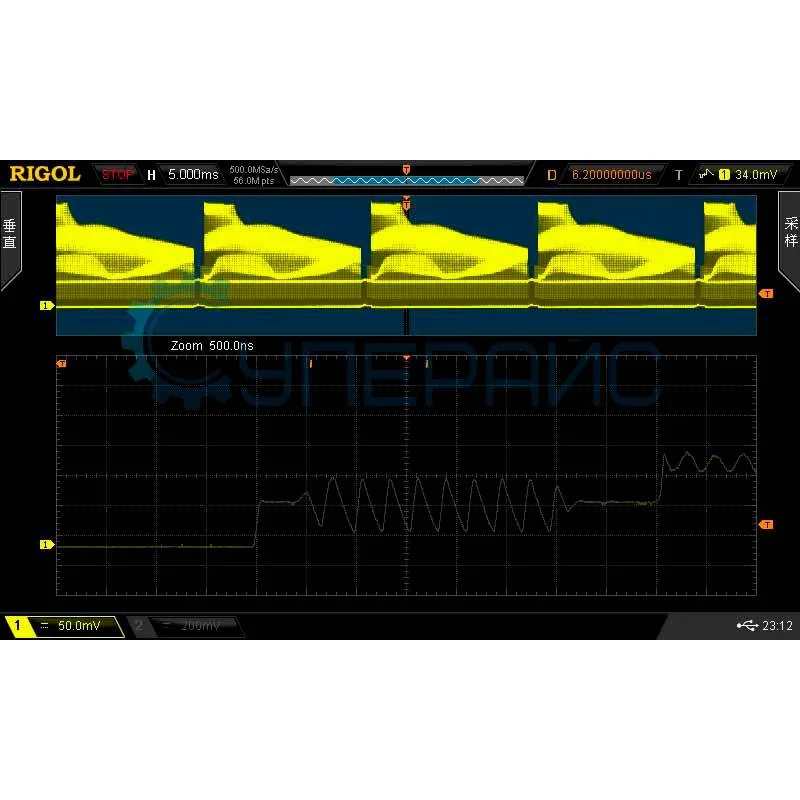

MSO2202A-S
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
2000
