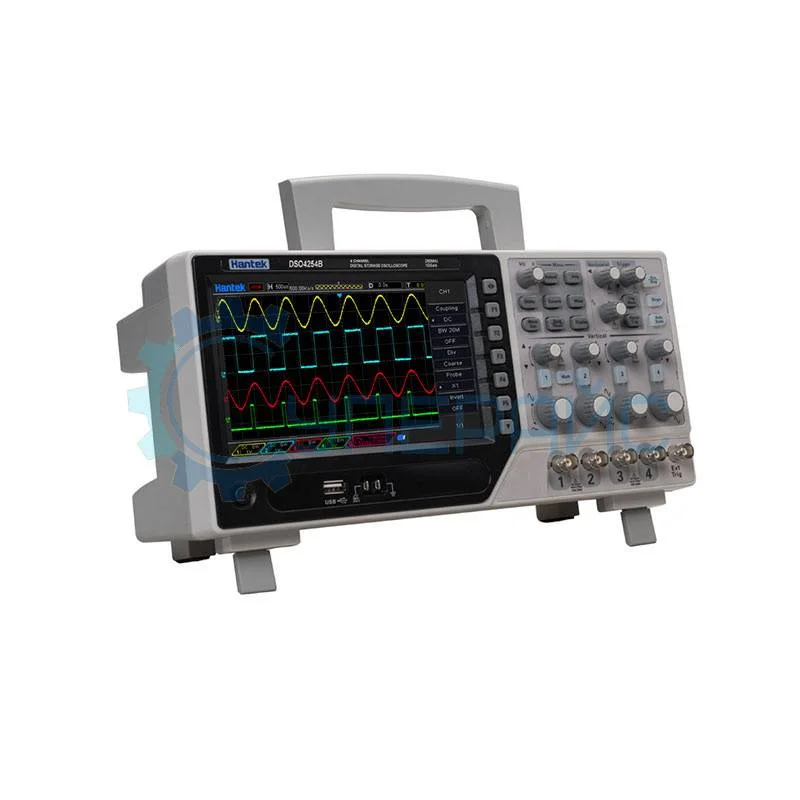

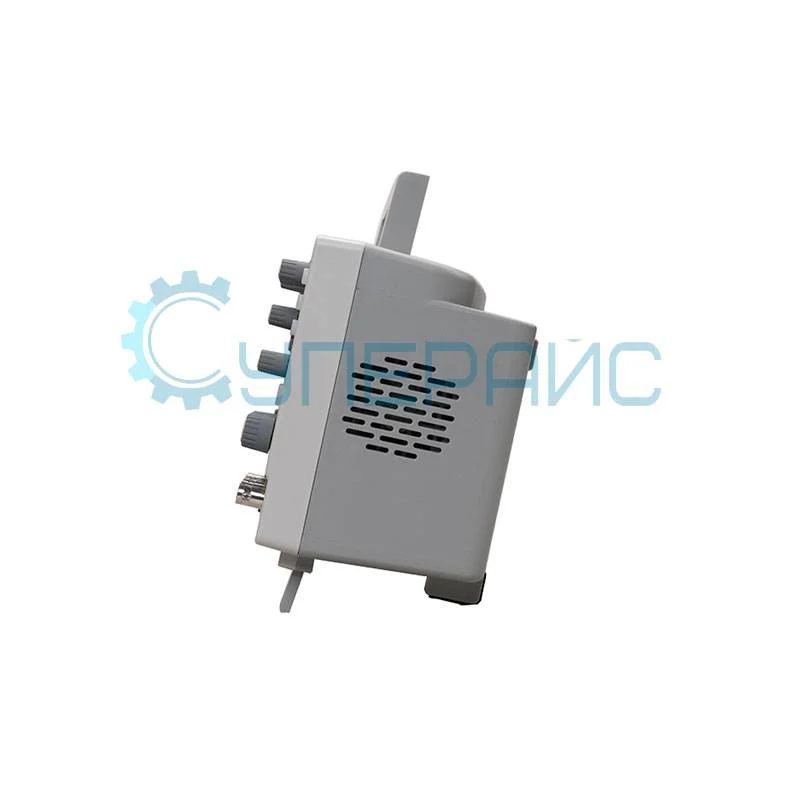

Запоминающий осциллограф Hantek DSO4254B (4 канала, 250 МГц)
Код товара: 4771
Гарантия 12 месяцев
Официальный дистрибьютор Hantek в России
О товаре Функция управления устройством через протокол SCPI
Количество каналов: 4
Полоса пропускания: 250 МГц
Частота дискретизации: 1 ГВыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Функция управления устройством через протокол SCPI
Количество каналов: 4
Полоса пропускания: 250 МГц
Частота дискретизации: 1 ГВыб/с
Технические характеристики Hantek DSO4254B
| Серия | DSO4004B | ||
| Полоса пропускания | 250 МГц | ||
| Количество каналов | 4 | ||
|
Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме 250 МВыб / с в трехканальном и четырехканальном режиме |
||
| Входные параметры | |||
| Развязка входа | DC, AC, GND | ||
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 3 пФ | ||
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | ||
| Максимальное входное напряжение | ± 300 Vrms (10X) | ||
| Горизонтальная система | |||
|
Погрешность временной базы |
± 50 ppm (в любой промежуток времени больше 1 мс) |
||
| Интерполяция формы волны | sin (х) / х | ||
| Размер памяти |
64 Кб в одноканальном режима 32 Кб в двухканальном режиме |
||
| Коэффициент развёртки | 2 нс / дел - 100 с / дел, 1, 2, 5 шаг | ||
|
Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 500ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 500ppm x чтение + 0,4 нс) интервал выборки = секунды / сетка ÷ 200 |
||
| Вертикальная система | |||
| Вертикальное разрешение |
8 - битное разрешение, одновременная выборка для каждого канала |
||
| Вертикальная развёртка | 500 мкВ / дел - 10 В / дел на входе BNC | ||
| Время нарастания | <1.4 нс | ||
| Режимы захвата | реального времени, детектор пика, усреднение, повышенное разрешение (HR) | ||
| Диапазон вертикального смещения |
500 мкВ / дел - 20 мВ / дел, ± 400 мВ 50 мВ / дел - 200 мВ / дел ± 2 В 500 мВ / дел - 2 В / дел, ± 40 В 5 В / дел - 10 В / дел , ± 50 В |
||
| Ограниченная полоса пропускания | 20 МГц | ||
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) | ||
| Точность усиления постоянного тока |
± 3% при вертикальной развертке от 10 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением) ± 4% при вертикальной развертке от 5 мВ / дел до 500 мкВ / дел (в режиме простой выборки или выборки с усреднением) примечание: ширина полосы пропускания уменьшается до 6 МГц при использовании зонда 1X |
||
| Система синхронизации | |||
| Режимы триггера | фронт, пульс, видео (NTSC,PAL,SECAM), наклон, овертайм, окно, интервал, под амп., UART, LIN, CAN, SPI, IIC, внешний | ||
| Время задержки | 100 нс - 10 с | ||
|
Диапазон уровня запуска триггера |
CH1 ~ CH4: ± 4 деления от центра экрана | ||
|
EXT: 0 ~ 3,3 В |
|||
| Точность уровня триггера | CH1 ~ CH4: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана | ||
|
EXT: ± (6 % от настройки + 40 мВ) |
|||
| Запуск по фронту | |||
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту | ||
| Источник запуска |
CH1 ~ CH4 EXT |
||
|
Запуск по длительности импульса |
|||
|
Режим запуска |
положительная полярность импульса >, <, =, ≠ | ||
| отрицательная полярность импульса >, <, =, ≠ | |||
| Источник запуска |
CH1 ~ CH4 |
||
| Диапазон удержания триггера | 8 нс ~ 10 с | ||
| Запуск по видео сигналу | |||
| Стандарт сигнала |
NTSC, PAL |
||
| Источник запуска | CH1 ~ CH4 | ||
| Запуск по наклону | |||
| положительный наклон >, <, =, ≠ | |||
| отрицательный наклон >, <, =, ≠ | |||
| Источник запуска |
CH1 ~ CH4 |
||
| Диапазон удержания триггера |
8 нс ~ 10 с |
||
| Запуск по истечении времени | |||
| Режим запуска | запуск по возрастающему / ниспадающему фронту | ||
| Источник запуска | CH1 ~ CH4 | ||
| Диапазон удержания триггера | 8 нс ~ 10 с | ||
| Запуск по окну | |||
|
Источник |
CH1 ~ CH4 |
||
|
UART запуск |
|||
|
Режим запуска |
старт, стоп, ошибка четности, ошибка COM |
||
| Источник запуска |
CH1 ~ CH4 |
||
| Длина данных |
1 байт |
||
| Ширина битов данных |
5 бит, 6 бит, 7 бит, 8 бит |
||
|
Скорость передачи (по выбору) |
110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с |
||
| Скорость передачи (пользовательская) |
300 бит / с ~ 334000 бит / с |
||
| LIN запуск | |||
|
Режим запуска |
интервальное поле, поле синхронизации, поле идентификатора, ошибка идентификатора синхронизации, идентификатор, идентификатор и данные |
||
|
Источник запуска |
CH1 ~ CH4 |
||
|
Скорость передачи (по выбору) |
110 / 300 / 600 / 1200 / 2400 / 4800 / 9600 / 14400 / 19200 / 38400 / 57600 / 115200 / 230400 / 380400 / 460400 бит / с |
||
|
Скорость передачи (пользовательская) |
300 бит / с ~ 334000 бит / с |
||
| SPI запуск | |||
|
Источник запуска |
CH1 ~ CH4 |
||
| Длина данных |
4, 8, 16, 24, 32 байт |

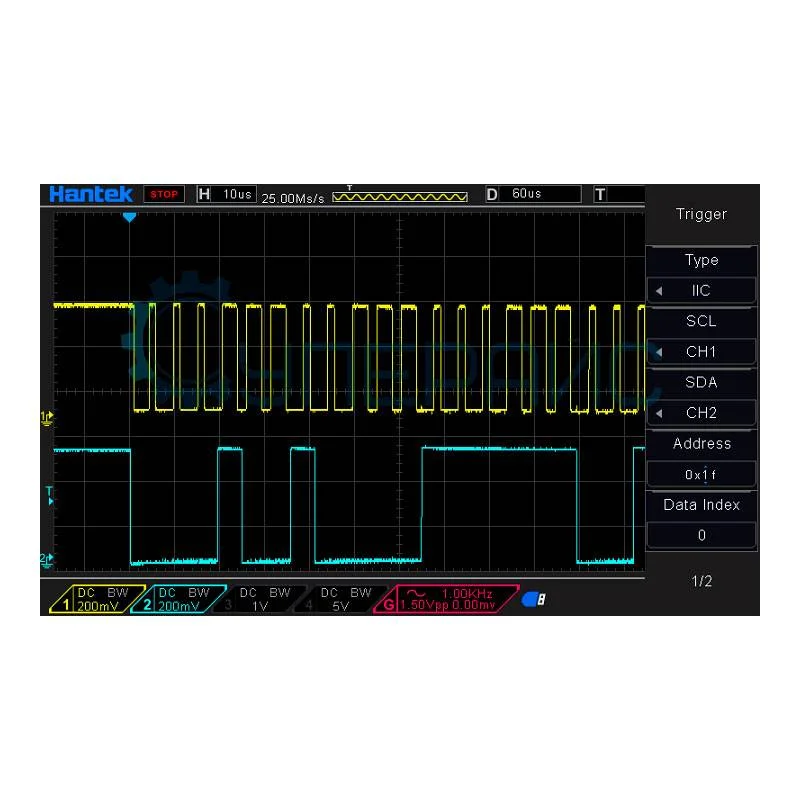

||
| IIC запуск | |||
| Источник запуска |
CH1 ~ CH4 |
||
| Система измерения | |||
|
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT, частота трассировка: напряжение и время по точкам сигнала |
||
|
Автоматическое измерение |
период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
||
| Общие характеристики | |||
|
Тип дисплея |
7 дюймов TFT ЖК - экран, 800 * 480 точек, подсветка LCD | ||
| Питание | 120-240 В, 45-66 Гц, < 30 Вт | ||
| Рабочая температура | от 0 °С до 50 °С | ||
| Рабочая влажность |
до 90% RH |
||
| Рабочая высота |
рабочая до 3000 м |
||
|
хранения до 15000 м |
|||
|
Интерфейс передачи данных |
USB 2.0 Full Speed |
||
| Температура хранения |
в рабочем состоянии 0℃ - 40℃ в выключенном состоянии -20℃ - 60℃ |
||
| Габариты | 318 мм х 110 мм х 150 мм | ||
| Вес | 2,9 кг | ||
| Комплектация |

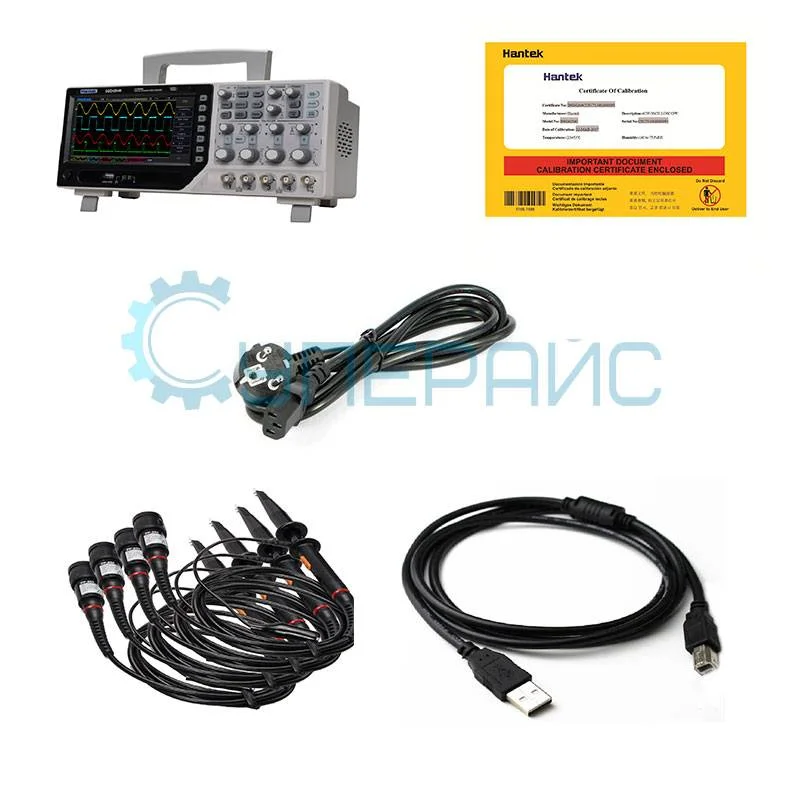

цифровой осциллограф Hantek DSO4254B - 1 шт щупы для осциллографа - 4 шт кабель питания - 1 шт диск с программным обеспечением - 1 шт USB шнур - 1 шт инструкция по эксплуатации - 1 шт |
||

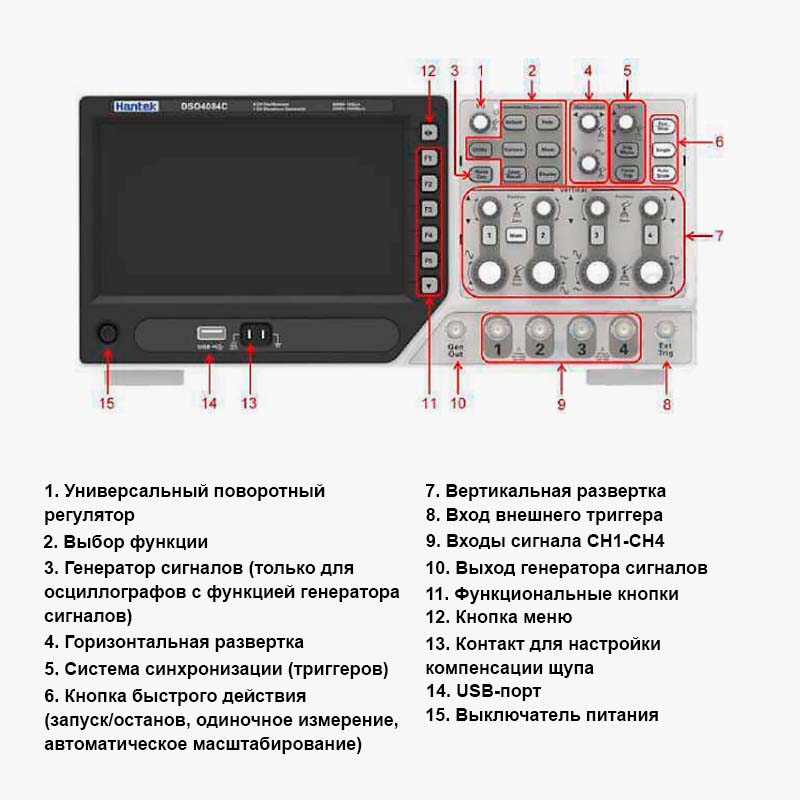

Четырехканальный осциллограф Hantek DSO4254B
Запоминающий цифровой осциллограф hantek DSO4254B представляет собой удобный исследовательский прибор, разработанный для точных измерений электрических сигналов. Конструкция имеет четыре канала. Ниже рассказываем о модели подробнее, разбирая этапы работы с устройством.
1. Подготовка к измерениям
Настольное исполнение дает легко разместить прибор в рабочем пространстве. Тип дисплея (ЖК-экран) обуславливает чёткое отображение осциллограмм. Убедитесь в наличии свободного места для подключения измерительных щупов.
2. Подключение устройства

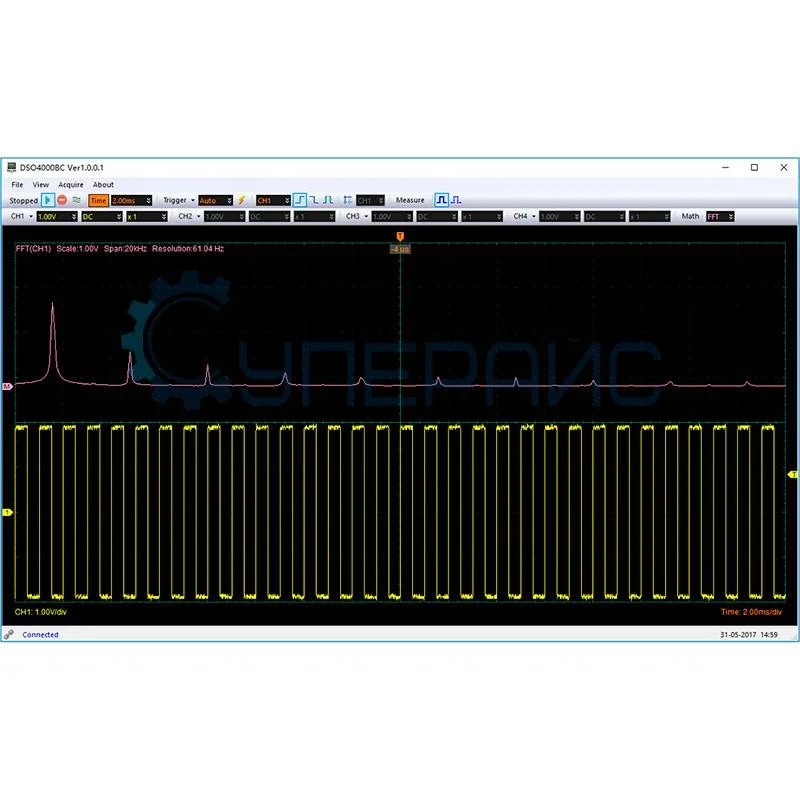

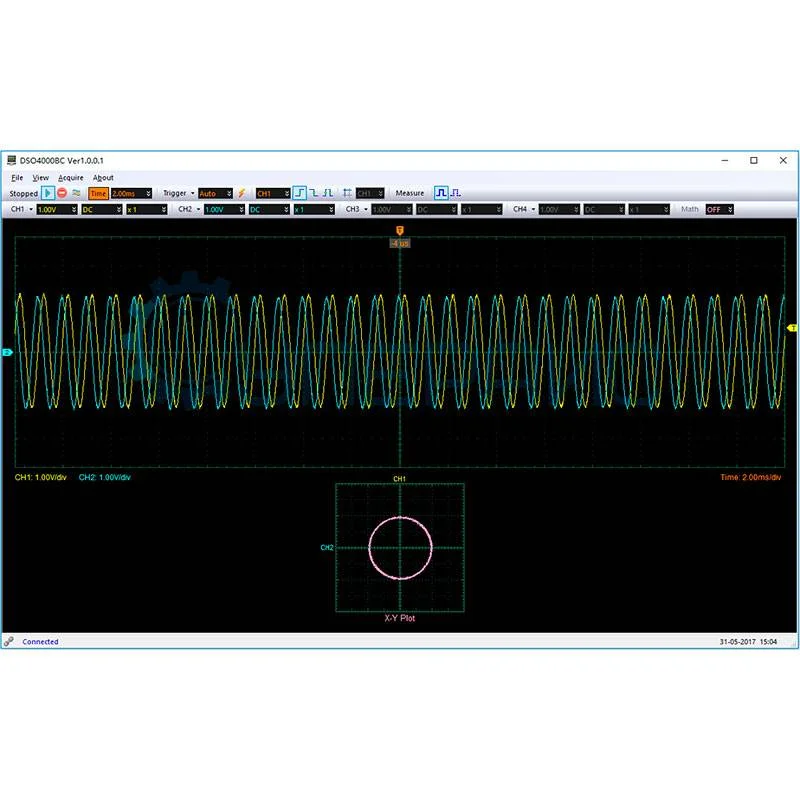

Подсоедините кабель питания к соответствующему разъему на задней панели. Интерфейс передачи данных USB 2.0 Full Speed помогает быстро передавать сведения на компьютер. Подключите USB-шнур для связи с внешними устройствами.
3. Настройка параметров
Полоса пропускания 250 МГц обеспечит анализ высокочастотных сигналов с высокой точностью. Частота дискретизации адаптируется в зависимости от количества активных каналов.
Преимущества максимальной частоты дискретизации:
- высокая детализация при работе одного канала — 1 ГВыб/с;
- сбалансированная производительность при задействовании двух каналов на 500 МВыб/с;
- эффективная работа трёх и четырех каналов на 250 МВыб/с.

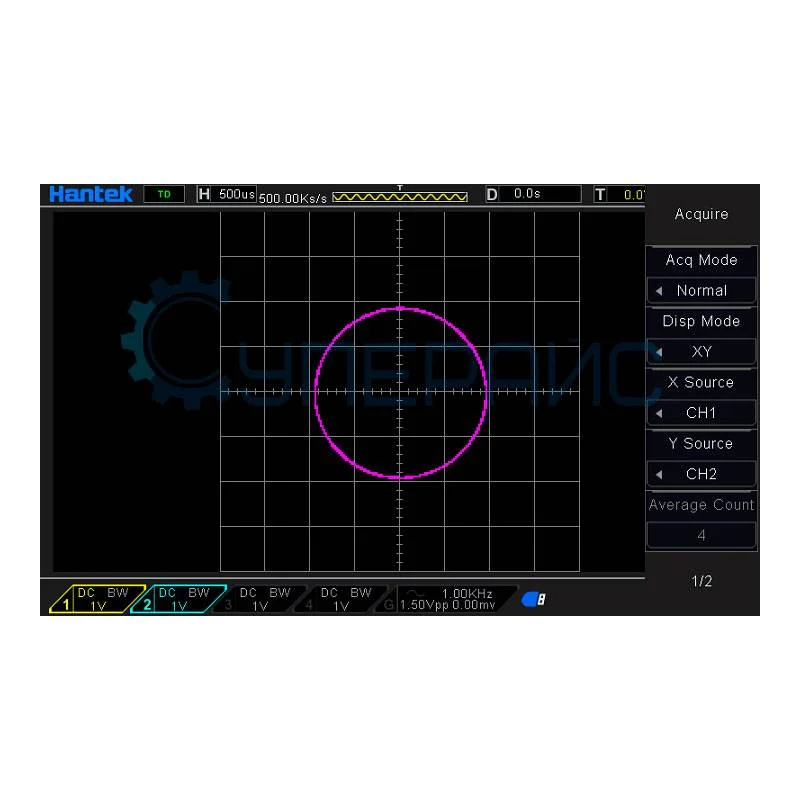

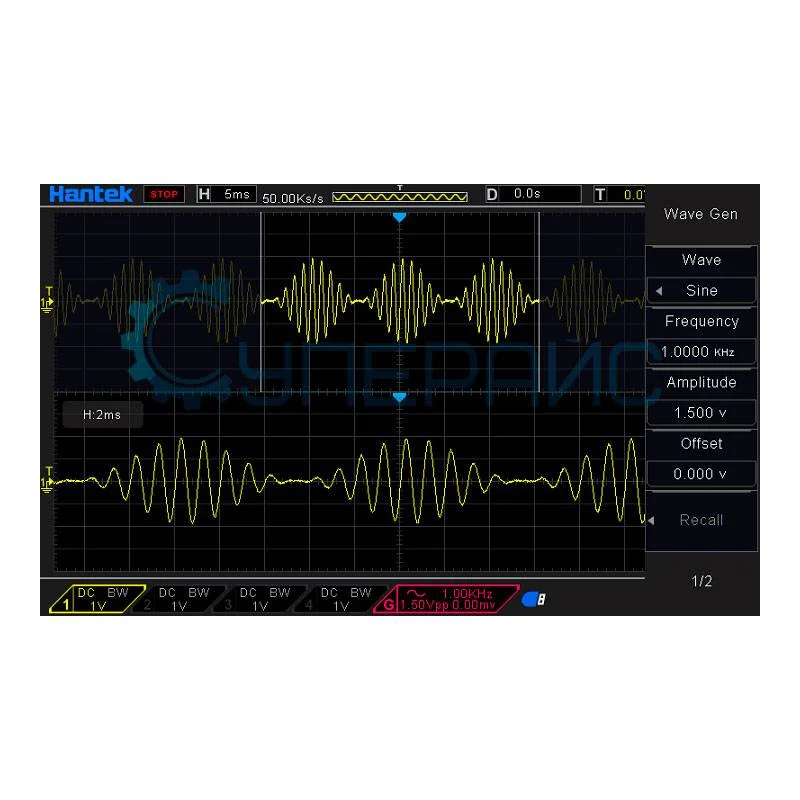

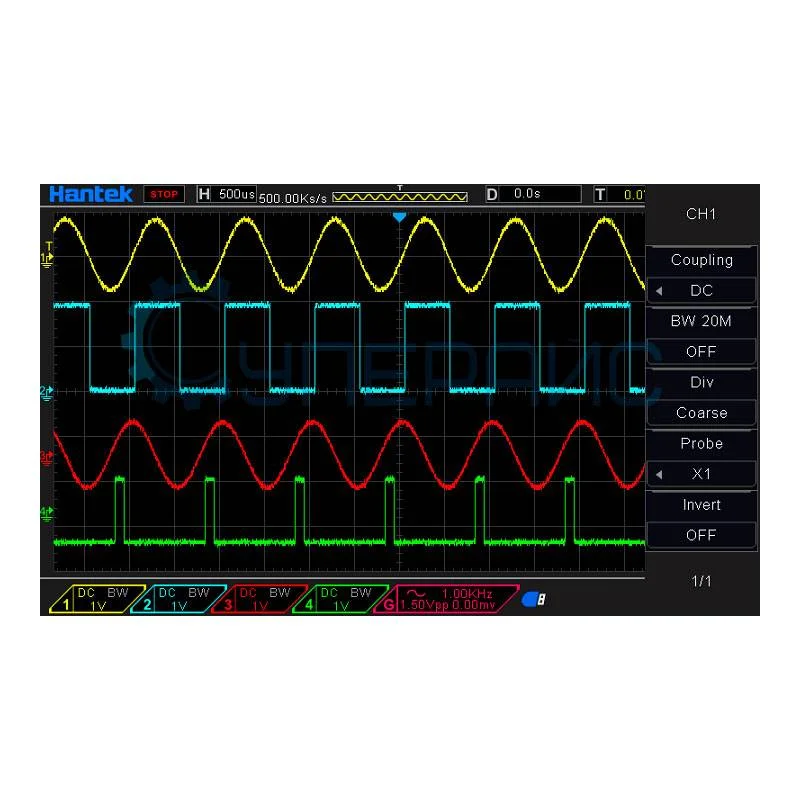

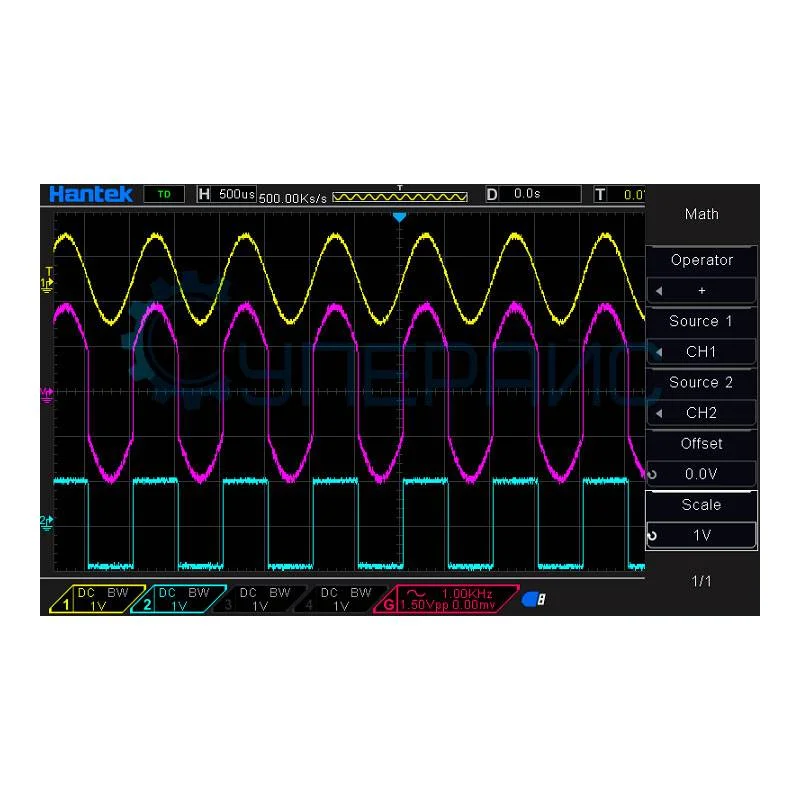

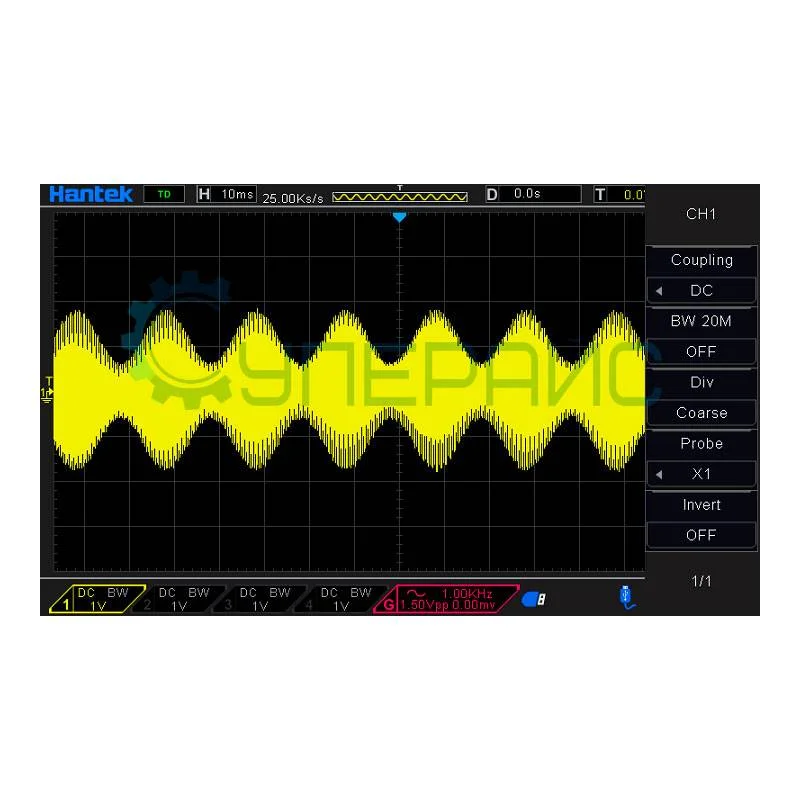

4. Анализ сигналов

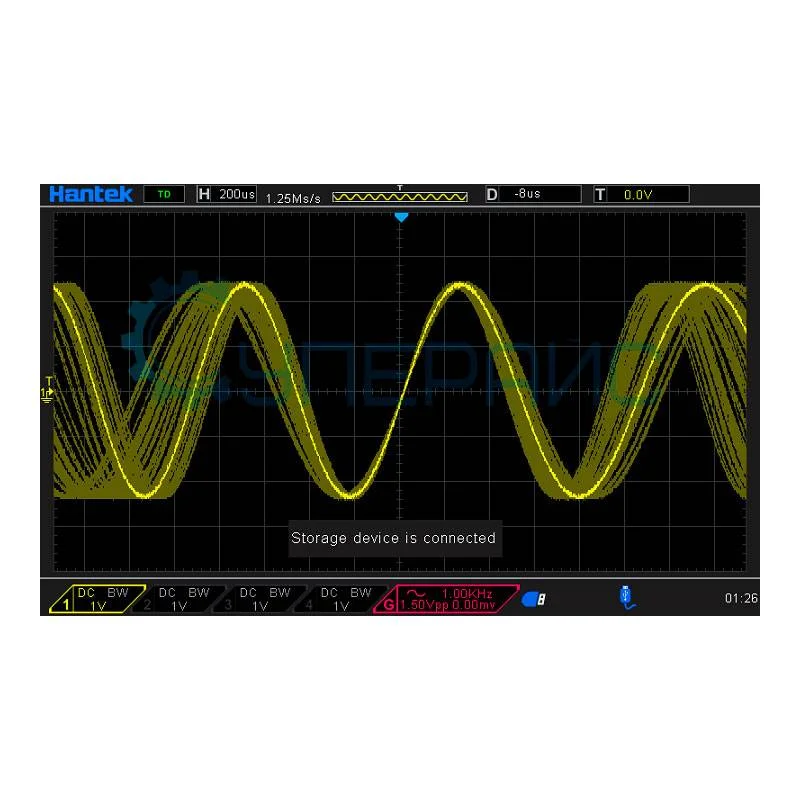

Этот осциллограф 250 мгц будет полезен при диагностике сложных электронных схем. Запоминающая функция помогает сохранять осциллограммы.
5. Транспортировка и хранение
Прибор поставляется с аксессуарами, которые делают его готовым к работе. Весь набор легко перемещать туда, где нужен осциллограф, и хранить со всеми принадлежностями.
В комплектацию входят:
- щупы для подключения к измеряемым точкам схемы (4 штуки);
- диск с ПО;
- USB-шнур для подключения к персональному компьютеру и кабель питания;
- инструкция по эксплуатации.
Обзорная таблица осциллографов Hantek серии DSO4004B
| Характеристики | DSO4104B | DSO4254B | DSO4204B | DSO4084B | ||
| Тип | цифровой запоминающий (DSO) | |||||
| Полоса пропускания, МГц | 100 | 250 | 200 | 80 | ||
| Количество аналоговых каналов | 4 | |||||
| Частота дискретизации на канал | 1 ГВыб / с | |||||
| Время нарастания, нс | ≤ 3,5 | < 1,4 | ≤ 1,8 | < 4,4 | ||
| Разрешение по вертикали (разрядность АЦП), бит | 8 | |||||
| Разрешение дисплея, пиксель | 800 x 480 | |||||
| Интерфейс передачи данных | USB 2.0 Full Speed | |||||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
