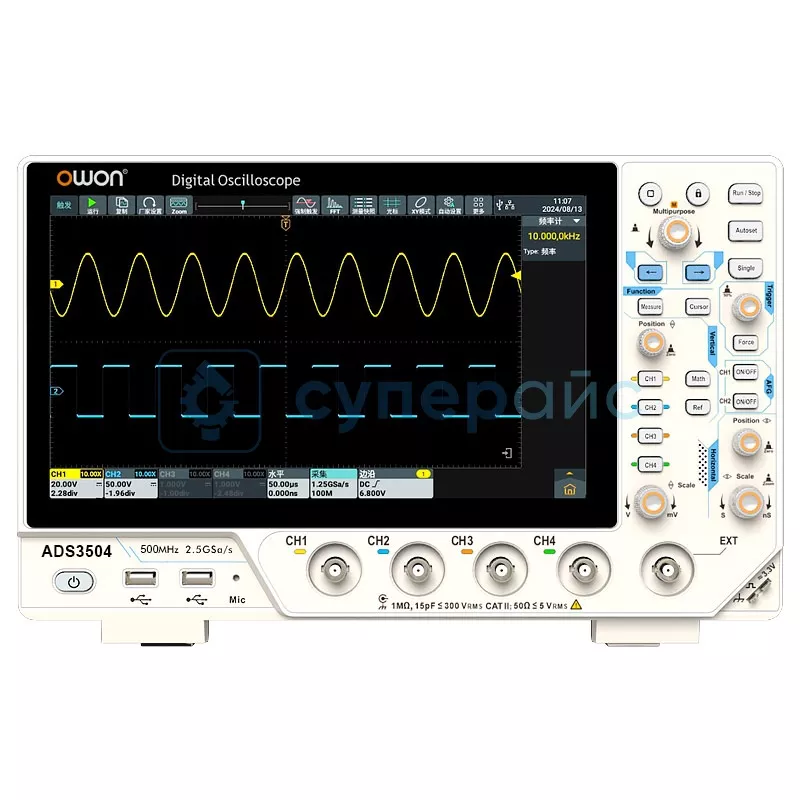

Осциллограф настольный Owon ADS3504
245 540 ₽
245 540 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
30160
Модель (серия)
ADS3504
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON ADS3504
Артикул (код товара)
30160
Модель (серия)
ADS3504
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
LIN
CAN
UART
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор протоколов
Вес (кг)
3,2
Показать больше
Показать меньше
Описание OWON ADS3504
Технические характеристики OWON ADS3504
| Количество каналов | 4 + 1 (внешний) |
| Полоса пропускания | 500 МГц |
| Частота дискретизации |
2,5 ГВыб / с (1 канал); 1,25 ГВыб / с (2 канала); 1,25 ГВыб / с (все каналы) |
| Время нарастания | ≤ 0,7 нс |
| Вертикальное разрешение | 8 бит |
| Длина записи | 100 М |
| Частота обновления сигнала | 500000 осциллограмм / с |
| Горизонтальный масштаб | 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
| Вертикальная чувствительность | 500 мкВ / дел - 10 В / дел |
| Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, RS232/UART, I2C, SPI, CAN, LIN |
| Декодирование шин | I2C, SPI, RS232, CAN, UART, LIN |
| Режим триггера | автоматический, нормальный и одиночный |
| Математические функции | +, -, *, /, Intg, Diff, Sqrt, Function operation (Lg / Ln / Exp / Abs / Sine / Cosine / Tan), User Defined Function, digital filter (lowpass, high pass, band pass, band reject), FFT (Vrms，dBVrms，Radians，Degrees) |
| Вертикальный диапазон |
± 2 В (500 мкВ / дел - 50 мВ / дел); ± 20 В (100 мВ / дел - 500 мВ / дел); ± 250 В (1 В / дел - 10 В / дел) |
| Входное сопротивление |
1 МОм ± 2 %, параллельно 15 пФ ± 5 пФ; 50 Ом ± 2 % |
| Точность усиления постоянного тока |
≤ 1 мВ: 4 %; ≥ 2 мВ: 3 % |
| Поддержка SCPI | есть |
| Функция мультитриггера и декодирования шин | есть |
| Функция лупы | есть |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый, TFT ЖК-экран, 1024 x 600 |
| Интерфейс | HDMI, USB device, USB Host, Trig Out (P / F), USB Type-C, LAN |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
| Потребляемая мощность | < 35 Вт |
| Предохранитель | 2 А, класс Т, 250 В |
| Метод охлаждения | вентилятор |
| Рабочая температура | 0 - 40 ℃ |
| Температура хранения | - 20 - 60 ℃ |
| Относительная влажность | ≤ 90 % |
| Габариты изделия | 325 x 111,5 x 209 мм |
| Вес | 3,2 кг |
| Комплектация |
осциллограф OWON ADS3504 - 1 шт кабель питания - 1 шт USB кабель - 1 шт зонд - 1 шт регулировочная отвертка - 1 шт руководство пользователя - 1 шт |
Обзорная таблица осциллографов OWON ADS3000
| Характеристики | ADS3104 | ADS3204 | ADS3354 | ADS3504 |
| Количество каналов | 4 + 1 (внешний) | |||
| Время нарастания | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1 нс | ≤ 0,7 нс |
| Полоса пропускания | 100 МГц | 200 МГц | 350 МГц | 500 МГц |
| Частота дискретизации | 2,5 ГВыб/с (1 канал), 1,25 ГВыб/с (2-4 канала) | |||
| Вертикальное разрешение | 8 бит | |||
| Длина записи | 100 М | |||
| Частота обновления сигнала | 500000 осциллограмм / с | |||
| Горизонтальный масштаб | 2 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 | |||
| Вертикальная чувствительность | 500 мкВ / дел - 10 В / дел | |||
Документация и ПО OWON ADS3504
Название
Язык
Версия
Размер и тип
Руководство по эксплуатации цифровых осциллографов OWON серии ADS3000
Язык:
Английский
Размер и тип:
6.95 МБ,
PDF
