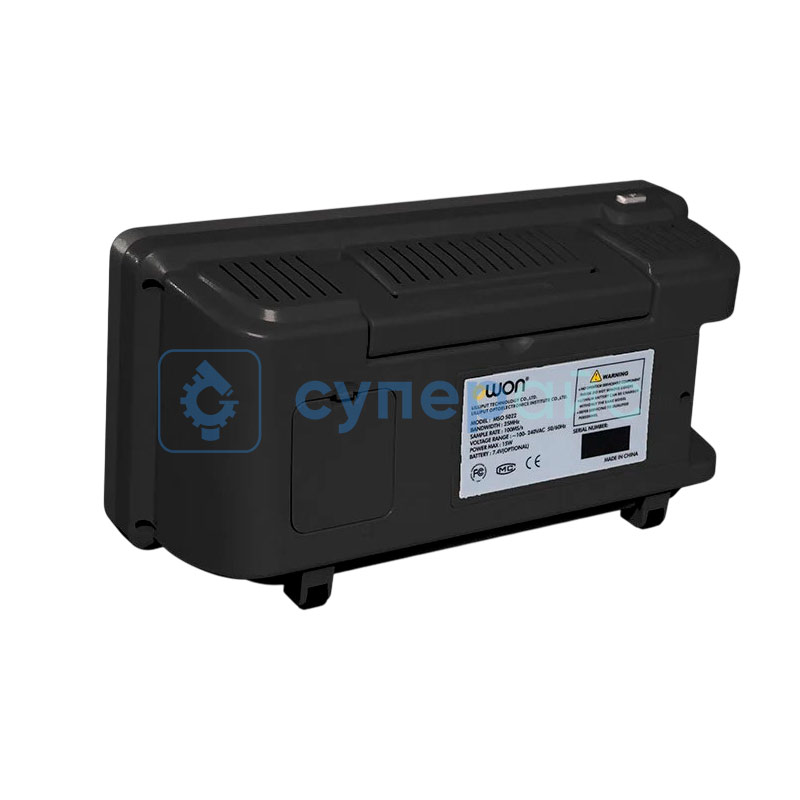

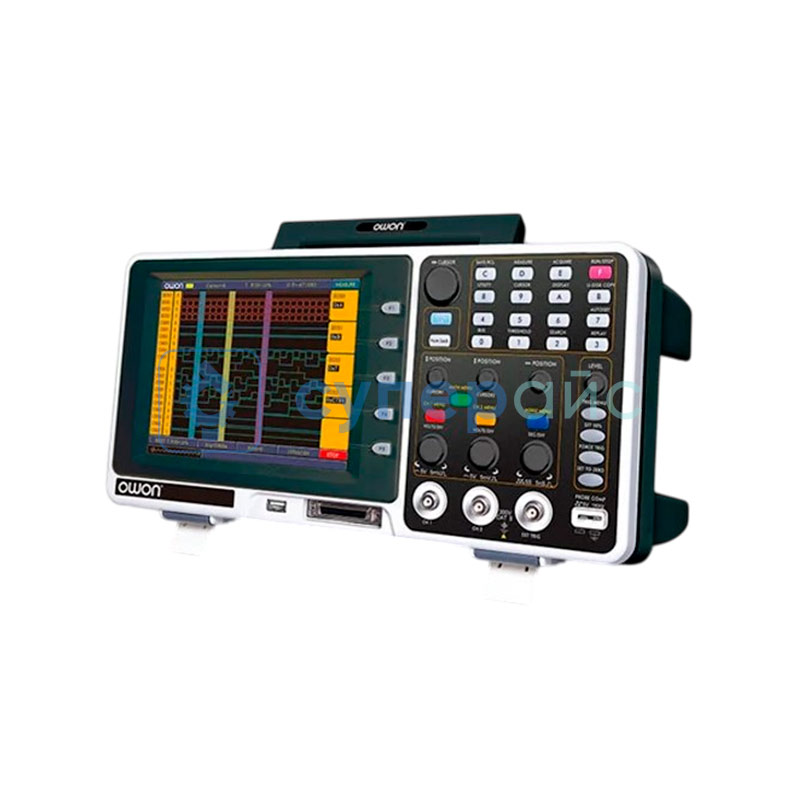

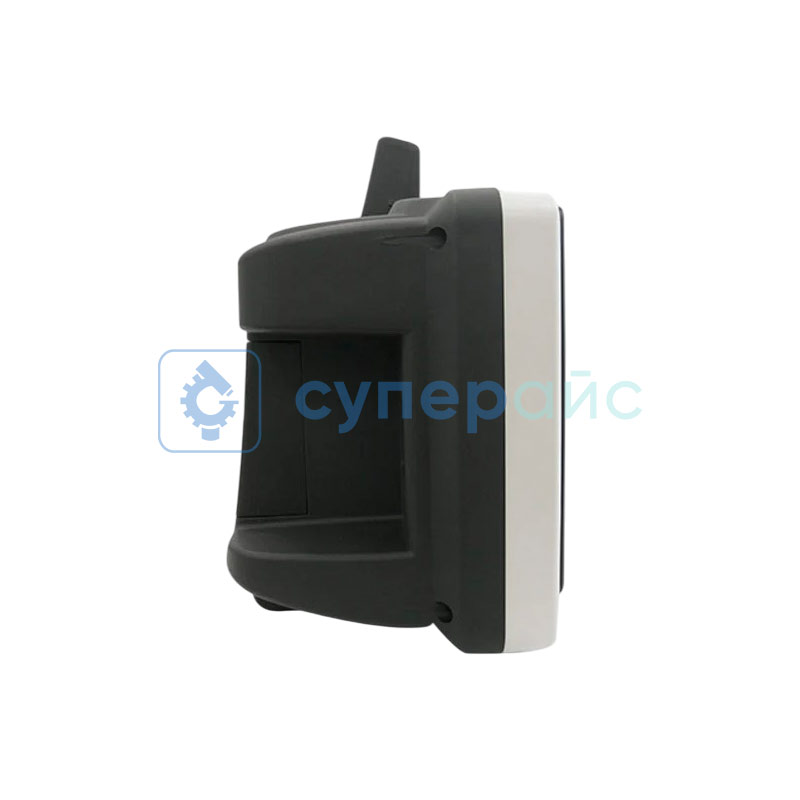

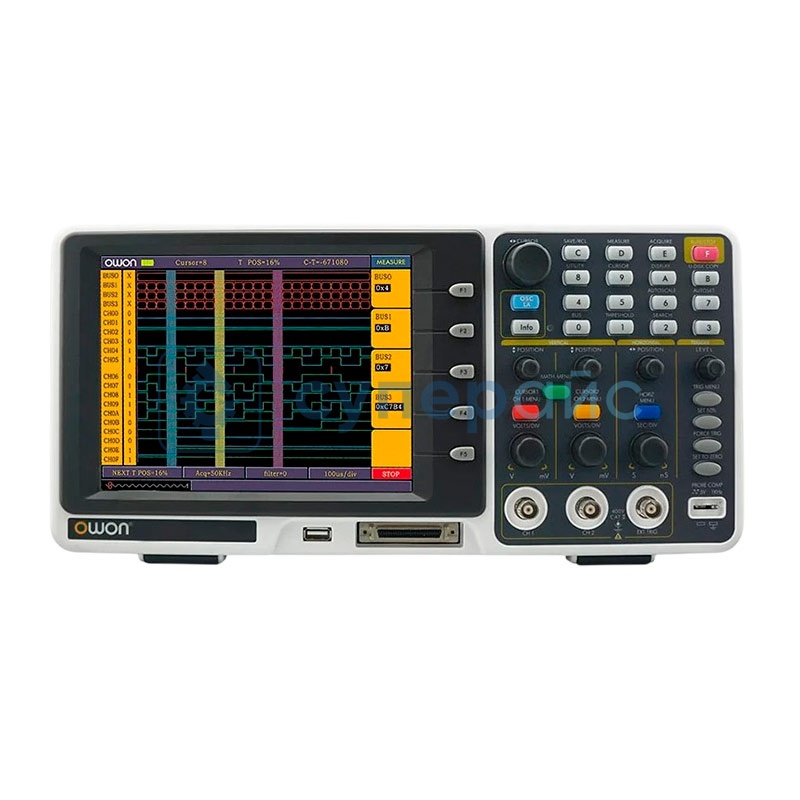

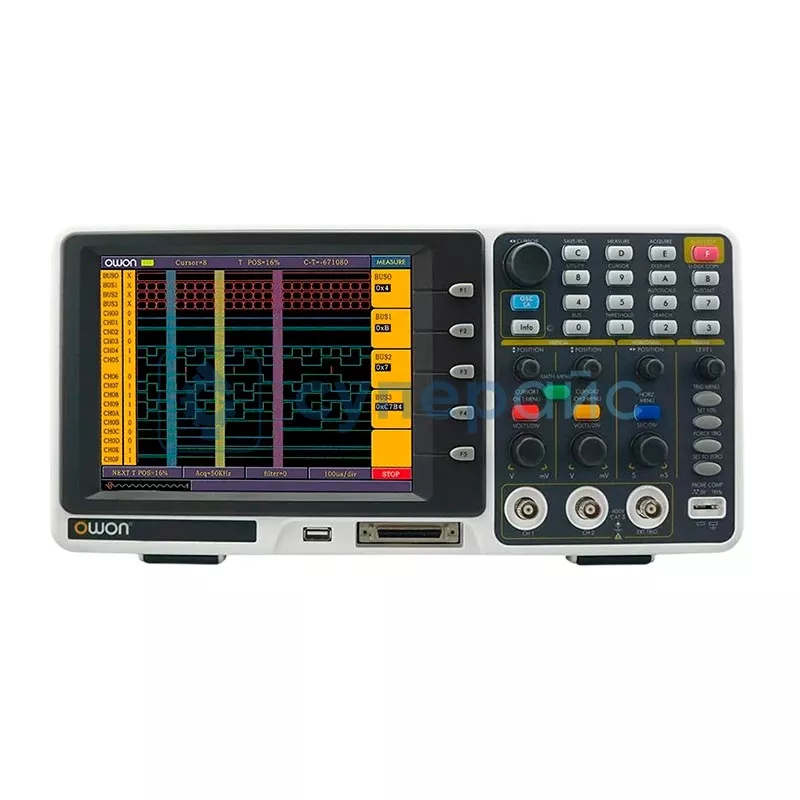

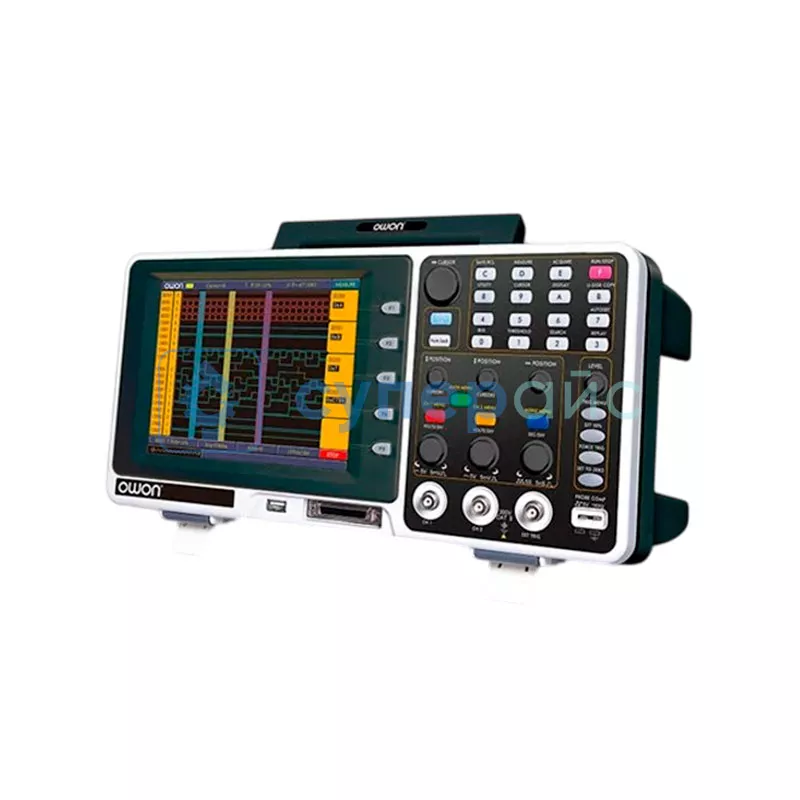

Настольный осциллограф смешанных сигналов OWON MSO8202T (2 канала, 200 МГц)
78 060 ₽
78 060 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 5 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
18486
Модель (серия)
MSO8202T
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON MSO8202T
Артикул (код товара)
18486
Модель (серия)
MSO8202T
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Нет
Разреш. дисплея, пиксель
Встроенные опции
Логический анализатор
Вес (кг)
2,2
Показать больше
Показать меньше
Описание OWON MSO8202T
Технические характеристики OWON MSO8202T
| Полоса пропускания | 200 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации в реальном времени | 2 ГВыб/с |
| Время нарастания | 1,75 |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, параллельно с 15 пФ ± 5 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | 400 В |
| Горизонтальная система | |
| Интерполяция формы волны | sin (x) / x |
| Размер памяти | 2 Мб на каждом канале |
| Коэффициент развёртки | 1 нс/дел - 100 с/дел, 1, 2, 5 шаг |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ/дел - 10 В/дел |
| Режимы захвата | по краю, видео, чередованию, импульсу, наклону |
| Ограниченная полоса пропускания | 200 МГц |
| Точность усиления постоянного тока | ± 3% |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео, наклон, альтернативный |
| Система измерения | |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Overshoot, Preshoot, время подъема, время падения, задержка A → B ↓, задержка A → B↓, + ширина,- ширина, + обязанность, - обязанность |
| Математические функции | +, -, ×, ÷, FFT |
| Логический анализатор | |
| Количество каналов | 16 |
| Частота дискретизации | 20 Выб/с - 1 ГВыб/с |
| Полоса пропускания | 200 МГц |
| Глубина памяти | 4 Мб, 16 Кб/с (только при частоте дискретизации 250 МС/c, 500 МС/c, 1 ГС/с) |
| Общие характеристики | |
| Тип дисплея | 8 дюймов, цветной LCD - экран, 640 x 480 |
| Интерфейс | USB 2.0, USB, RS-232, VGA |
| Питание | 100 - 240 В переменного тока, 50 / 60 Гц, CAT Ⅱ |
| Рабочая температура | 0 - 40 °С |
| Габариты | 405 x 180 x 285 мм |
| Вес | 3,2 кг |
| Комплектация |

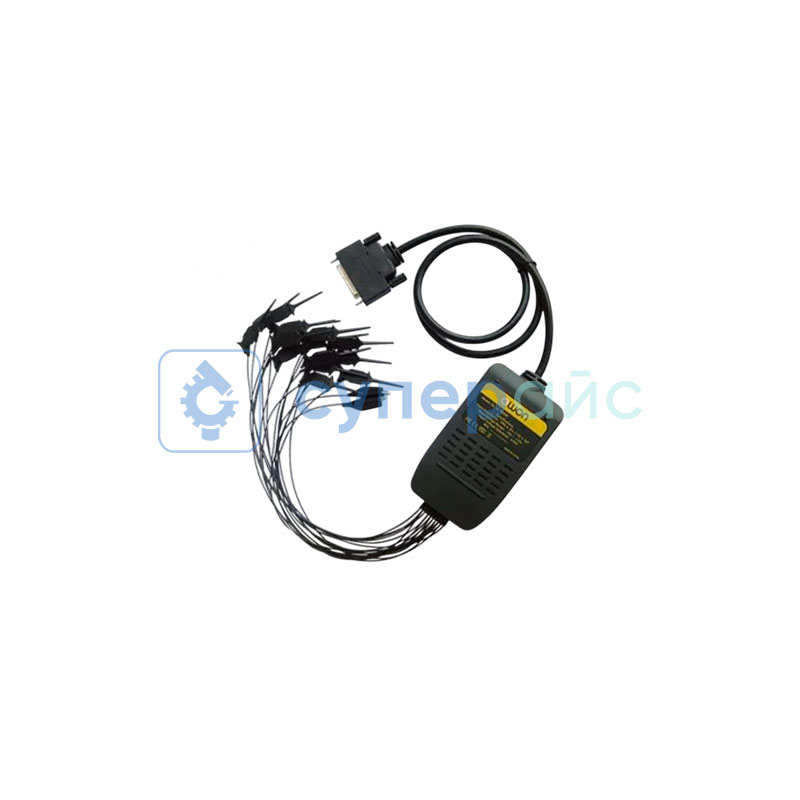

настольный осциллограф OWON MSO8202T - 1 шт USB кабель - 1 шт измерительный щуп - 2 шт пробник для анализатора - 1 шт модуль логического анализатора - 1 шт кабель для питания - 1 шт диск с ПО - 1 шт инструкция по эксплуатации - 1 шт |
Стационарный осциллограф OWON MSO8202T
Настольный двухканальный осциллограф OWON MSO8202T располагает полосой пропускания 200 мгц и служит для анализа электрических сигналов. Данное устройство строит осциллограммы, графически представляющие изменения напряжения во времени на дисплее. Такой способ визуализации помогает изучать ключевые параметры сигналов.
Двухканальная архитектура: практические преимущества
Конструкция, которую имеет этот осциллограф 200 мгц (2 канала), обуславливает выполнение прибором следующих функций:
- одновременную регистрацию пары сигналов;
- комплексный анализ входящих параметров;
- детальное исследование фазовых взаимосвязей;
- точное вычисление временных задержек;
- эффективную диагностику многокомпонентных схем.
Другие технические достоинства модели
Интуитивный интерфейс, которым снабжен осциллограф MSO 8202T, существенно упрощает процесс работы. USB-подключение даёт возможность беспрепятственно передавать данные на компьютер. Устройство эффективно работает при диагностике современных электронных компонентов.
Прибор располагает рядом важных технических решений, предоставляя операторам:
- систему синхронизации с несколькими режимами триггера;
- встроенный логический анализатор на 16 каналов;
- легкую настройку параметров.
Дополнительным преимуществом модели выступают сравнительно малые размеры корпуса. В комплекте с устройством поставляется детальное руководство пользователя.
Обзорная таблица осциллографов OWON
| Характеристики | MSO8202T | MSO8102T |
| Количество каналов | 2 | |
| Полоса пропускания | 200 МГц | 100 МГц |
| Максимальная частота дискретизации в реальном времени | 2 ГВыб/с | |
| Развязка входа | DC, AC, GND | |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х | |
| Максимальное входное напряжение | 400 В | |
| Логический анализатор | есть | |
| Дисплей | 8 дюймов, цветной LCD - экран, 640 * 480 точек | |
| Питание | 100 - 240 В переменного тока, 50 Гц/60 Гц, CAT Ⅱ | |
