Осциллограф настольный цифровой OWON SDS8202
65 289 ₽
65 289 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 4 шт.
Артикул (код товара)
21713
Модель (серия)
SDS8202
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON SDS8202
Артикул (код товара)
21713
Модель (серия)
SDS8202
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Разреш. дисплея, пиксель
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Вес (кг)
2
Сложность
2
Показать больше
Показать меньше
Описание OWON SDS8202
Технические характеристики OWON SDS8202
| Количество каналов | 2 + 1 |
| Полоса пропускания | 200 МГц |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2%, 15 пФ ± 5 пФ |
| Коэффициент ослабления зонда | 1X, 10X, 100X, 1000X |
| Максимальное входное напряжение | 400 В (DC + AC Peak) |
| Изоляция канала |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Задержка по времени между каналами | 150 пс |
| Ограничение пропускной способности | 20 МГц, полная полоса пропускания |
| Горизонтальная система | |
| Частота дискретизации |
один канал 0,5 Выб/с - 2 Гвыб/с два канала 0,5 Выб/с - 1 ГВыб/с |
| Интерполяция | sin(x)/x |
| Коэффициент развёртки | 1 нс/дел - 100 с/дел, 1, 2, 5 шаг |
| Точность частоты дискретизации | ±100 ppm |
| Глубина записи | 10 М |
| Точность измерения интервала (∆T) (DC - 100 МГц) |
Одиночный：
±(1 интервал времени + 100 ppm * считывание+0,6 нс) Среднее значение >16： ±(1 интервал времени + 100 pmm * считывание + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 2 мВ/дел - 10 В/дел |
| Смещение |
±1 В (2 мВ/дел – 100 мВ/дел ±10 В (200 мВ/дел - 1 В/дел ±100 В (2 В/дел – 10 В/дел |
| Время нарастания | ≤ 1,7 нс |
| Точность усиления постоянного тока | ±3% |
| Точность постоянного тока (средняя) | среднее значение﹥16: ±(3% rdg + 0,05 дел) для △V |
| Триггеры | |
| Диапазон уровней срабатывания |
Internal: ±6 делений от центра экрана EXT: ±600 мВ EXT/5: ±3 V |
| Точность уровня срабатывания (типичная) |
Internal: ±0,3 дел EXT: ± (40 мВ + 6% от заданного значения) EXT/5: ± (200 мВ +6% от заданного значения) |
| Смещение триггера | в зависимости от продолжительности записи и временной базы |
| Диапазон задержки срабатывания триггера | 100 нс - 10 с |
| Установка уровня на 50% (типичная) | частота входного сигнала ≥ 50 Гц |
| Запуск по краю | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту |
| Чувствительность | 0,3 дел |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Диапазон удержания триггера | 30 нс ~ 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Запуск по наклону | |
|
Режим запуска |
положительный наклон >, <, = |
| отрицательный наклон >, <, = | |
| Диапазон удержания триггера | 24 нс - 10 с |
|
Запуск по альтернативе |
|
| CH1 | фронт, импульс, видео, наклон |
| CH2 | фронт, импульс, видео, наклон |
| Система измерения | |
| Автоматическое измерение |
Vpp, Vmax, Vmin, Vtop, Vbase, Vamp, Vavg, Vrms, Overshoot, Preshoot, Freq, Period, Rise Time, Fall Time, Delay A→B , Delay A→B , +Width, -Width, +Duty, -Duty, Cycle rms, Cursor rms, Duty cycle, Phase |
| Математические формы сигнала | ＋, －, ×, ÷, БПФ |
| Вместимость осциллограмм | 15 |
| Тип триггера | краевой, видео, наклонный, импульсный, альтернативный |
| Режим триггера | автоматический, нормальный, одиночный |
| Общие характеристики | |
| Дисплей | Цветной LCD 8 дюймовый, TFT, 800 x 600 |

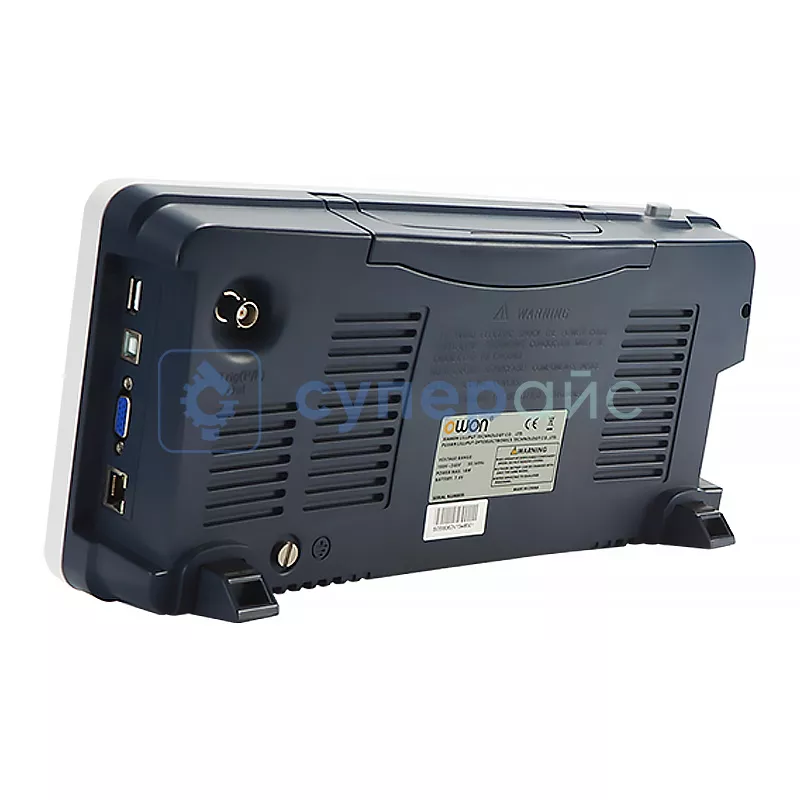

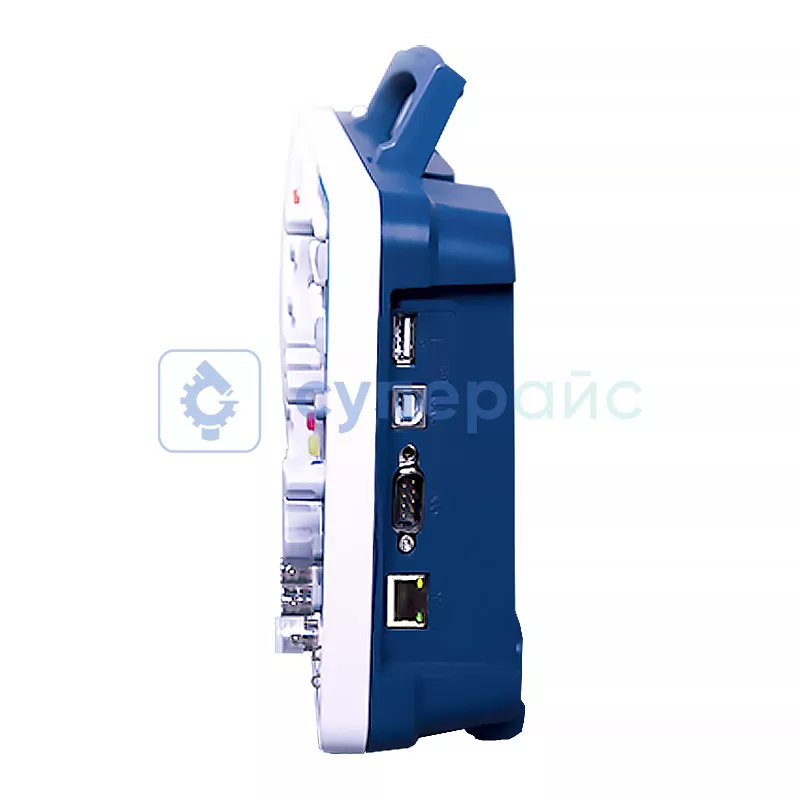

| Интерфейс | USB 2.0, USB Type B, Trig Out (P/F), LAN |

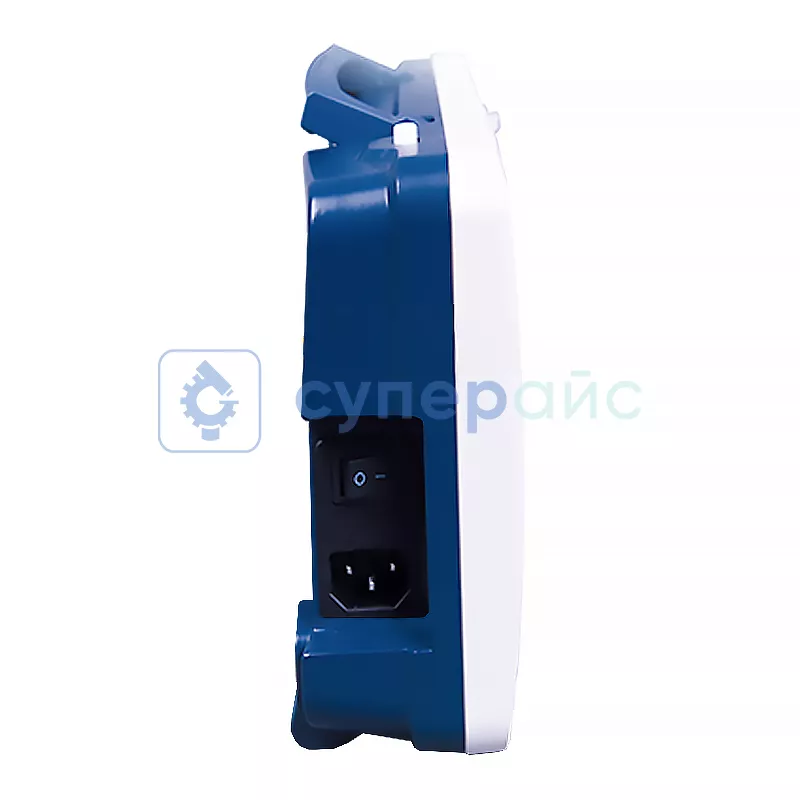

| Питание | 100 - 240 В, 50 / 60 Гц, CAT II |
| Габариты | 340 х 115 х 70 мм |
| Вес нетто | 1,8 кг |
| Вес брутто | 2,45 кг |

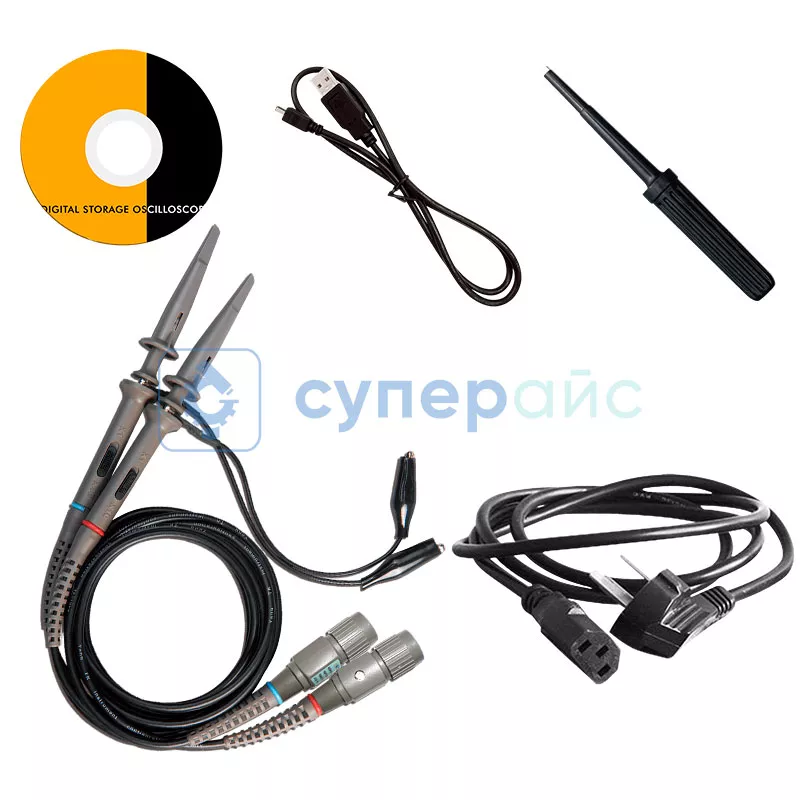

| Комплектация |
осциллограф OWON SDS8202 - 1 шт щупы для осциллографа - 2 шт регулировочная отвертка - 1 шт USB кабель - 1 шт кабель питания - 1 шт диск с ПО - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) |
Обзорная таблица осциллографов OWON
| Характеристики | SDS8302 | SDS8202 | SDS8102 | SDS7202 |
| Количество каналов | 2 + 1 | |||
| Полоса пропускания | 300 МГц | 200 МГц | 100 МГц | 200 МГц |
| Частота дискретизации |
один канал 2,5 ГВыб / с два канала 1,25 ГВыб / с |
один канал 1 ГВыб / с два канала 2 ГВыб / с |
один канал 1 ГВыб / с два канала 2 ГВыб / с |
1000 МВыб / с |
| Вертикальное разрешение | 8 бит | |||
| Время нарастания | ≤ 1,17 нс | ≤ 1,17 нс | ≤ 3,5 нс | ≤ 1,7 |
| Глубина записи | 10 М | |||
| Вертикальная развёртка | 2 мВ / дел - 10 В / дел | |||
| Дисплей | Цветной LCD 8 дюймовый, TFT, 800 x 600 | |||

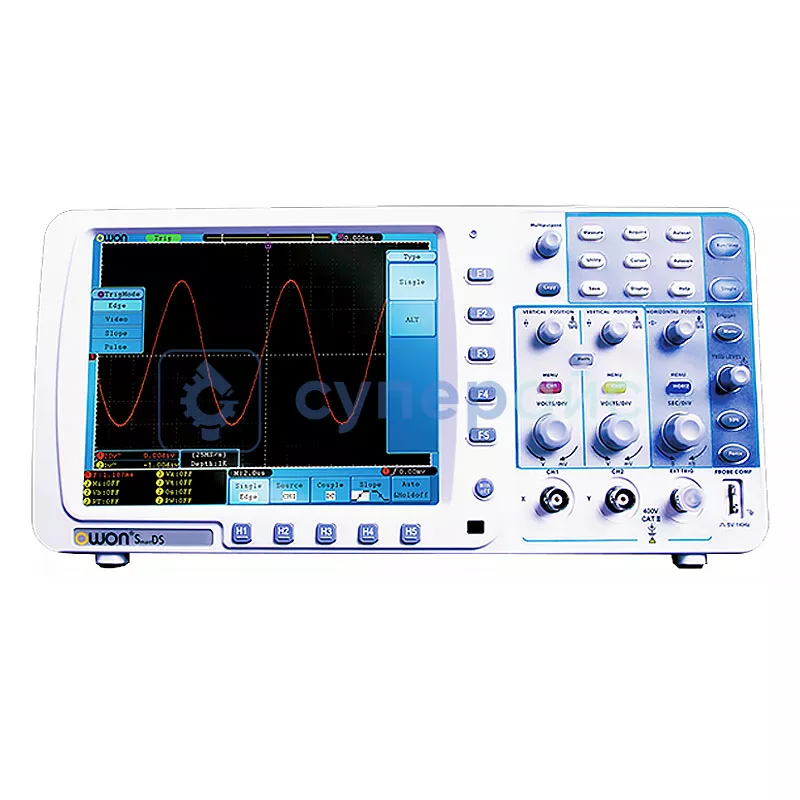

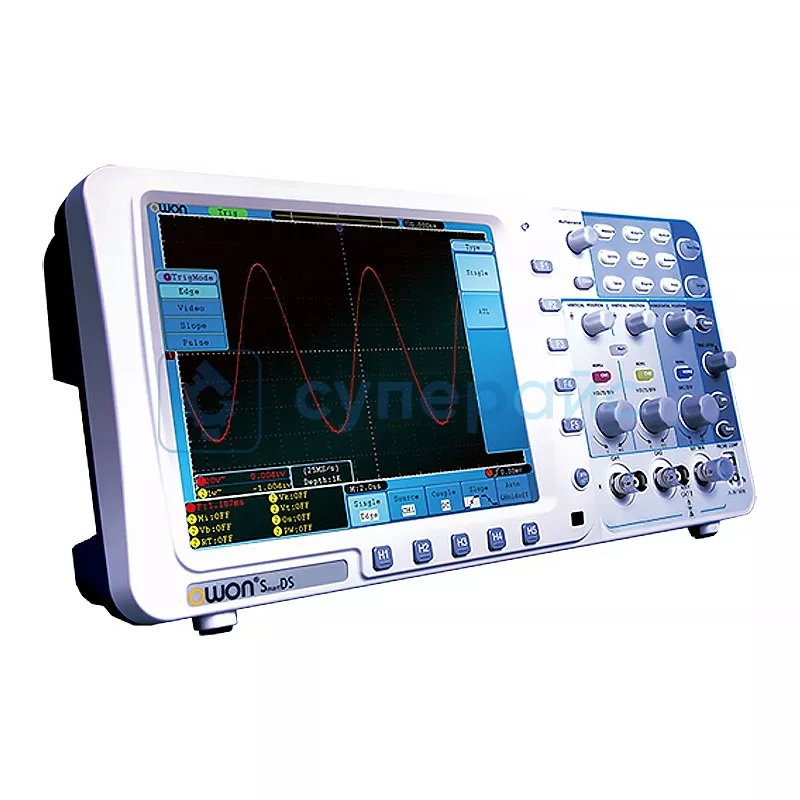

Осциллограф с цветным дисплеем OWON SDS8202
Двухканальный осциллограф OWON SDS8202 - это надежный точный инструмент, подходящий для измерения электрических сигналов в радиотехнике и других областях. Модель поддерживает 2+1 канал, что позволяет одновременно наблюдать за двумя сигналами.
Прибор оснащен ярким цветным дисплеем с высоким разрешением, обеспечивающим четкую визуализацию получаемых данных. Интуитивно-понятный интерфейс помогает с лёгкостью управлять устройством и настраивать измерительные параметры. Предусмотрены пять типов и три режима триггера.
Используется несколько разъёмов для подключения к ПК и другим устройствам.
Благодаря точности и надежности стационарный осциллограф SDS8202 подходит для таких задач, как:
- анализ сигналов - детализированное исследование форм сигналов, определение частоты, амплитуды, периода и других параметров;
- отладка электронных схем - определение неисправностей и оптимизация работы электронных устройств;
- измерение параметров - определение характеристик электронных компонентов.
OWON SDS8202 – это универсальный инструмент для профессионалов, которым нужна точность и удобство в работе с измерительным оборудованием в области электроники.
