Четырехканальный осциллограф OWON XDS3204AE
89 830 ₽
89 830 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
28166
Модель (серия)
XDS3204AE
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS3204AE
Общие данные
Артикул (код товара)
28166
Производитель (бренд)
Модель (серия)
XDS3204AE
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Кол-во аналоговых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
VGA
AUX (TrigOut/PassFail)
LAN
VGA
AUX (TrigOut/PassFail)
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Встроенные функции и опции
Декодирование сигналов шин
RS232
I²C
SPI
CAN
I²C
SPI
CAN
Описание OWON XDS3204AE
Технические характеристики OWON XDS3204AE
| Количество каналов | 4 |
| Полоса пропускания | 200 МГц |
| Частота дискретизации | 1 ГВыб / с |
| Частота дискретизации на канал | 250 МВыб / с |
| Время нарастания | ≤ 1,75 нс |
| Вертикальное разрешение | 8 / 12 / 14 бит |
| Длина записи | 40М |
| Частота обновления сигнала | 70 000 осциллограмм/с |
| Горизонтальный масштаб | 1 нс / дел – 1000 с / дел, шаг 1 – 2 – 5 |
| Частота дискретизации | ± 2,5 ч / млн |
| Вертикальная чувствительность | 1 мВ / дел - 10 В / дел (на входе) |
| Тип триггера | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 и CAN (опционально) |
| Декодирование шин | I2C, SPI, RS232, CAN |
| Режим триггера | автоматический, нормальный и одиночный |
| Математические функции | +, -, *, /, FFT, Intg, Diff, Sqrt, and user defined function |
| Вертикальный диапазон |
± 2 В (1 мВ / дел - 50 мВ / дел); ± 20 В (100 мВ / дел - 1 В / дел); ± 200 В (2 В / дел - 10 В / дел) |
| Поддержка SCPI и LabVIEW | есть |
| Функция мультитриггера и декодирования шин | есть |
| Общие характеристики | |
| Дисплей | 8 дюймовый, TFT ЖК-экран, 800 x 600 |

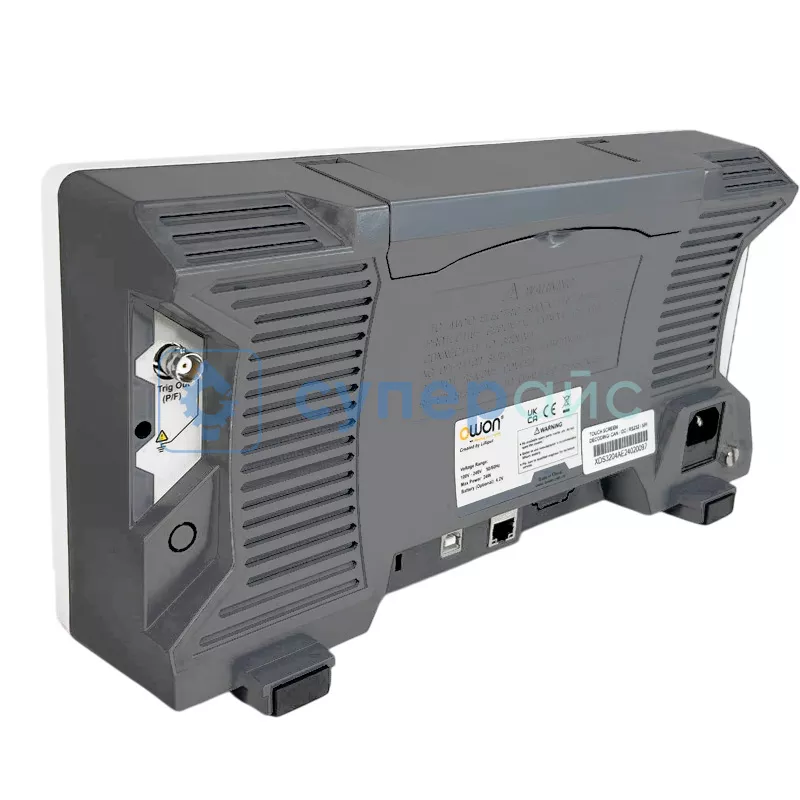

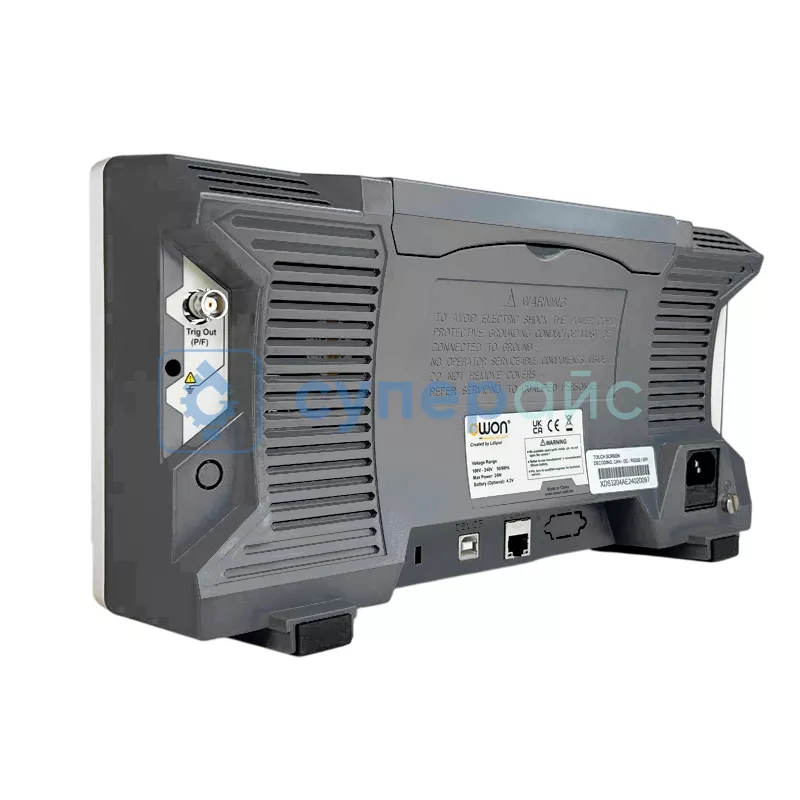

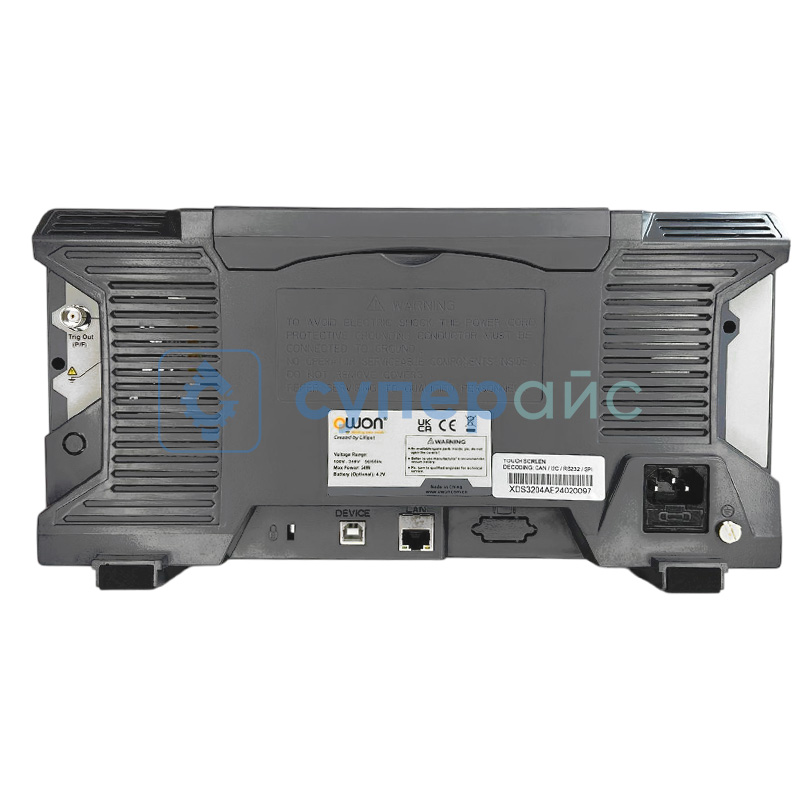

| Интерфейс | USB host, USB device, USB порт для PictBridge, LAN, AUX и VGA |
| Источник питания | 100 - 240 В переменного тока, 50 / 60 Гц, CAT II |
| Предохранитель | 2 А, класс Т, 250В |
| Габариты изделия | 340 x 177 x 90 мм |
| Габариты упаковки | 410 х 180 х 290 мм |
| Вес нетто | 2,6 кг |
| Вес брутто | 3,65 кг |

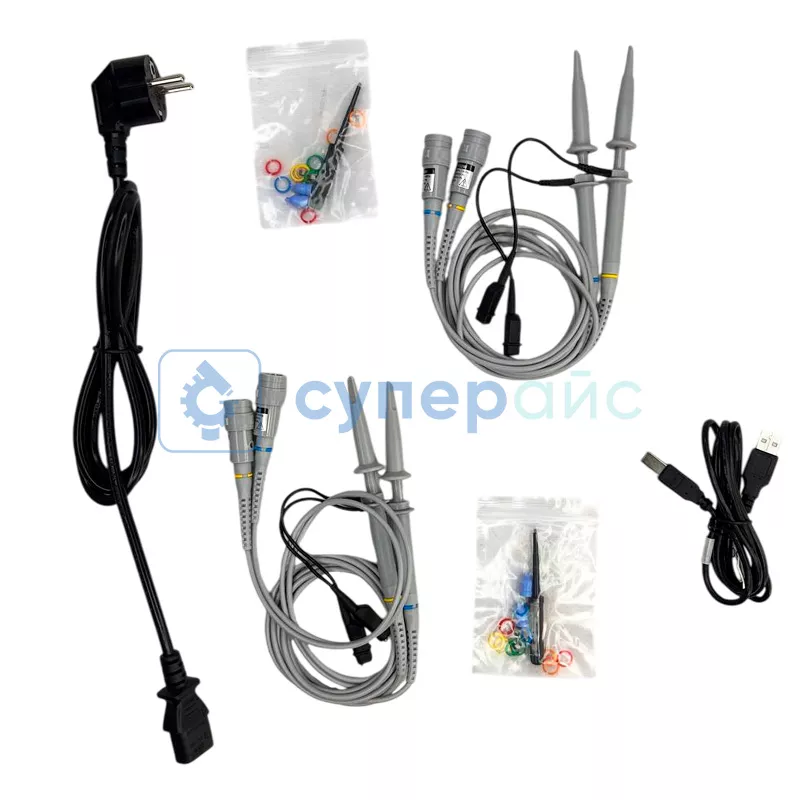

| Комплектация |
осциллограф OWON XDS3204AE - 1 шт кабель питания - 1 шт; USB кабель - 1 шт; зонд - 1 шт; регулировочная отвертка - 1 шт; диск с ПО - 1 шт; руководство пользователя - 1 шт |

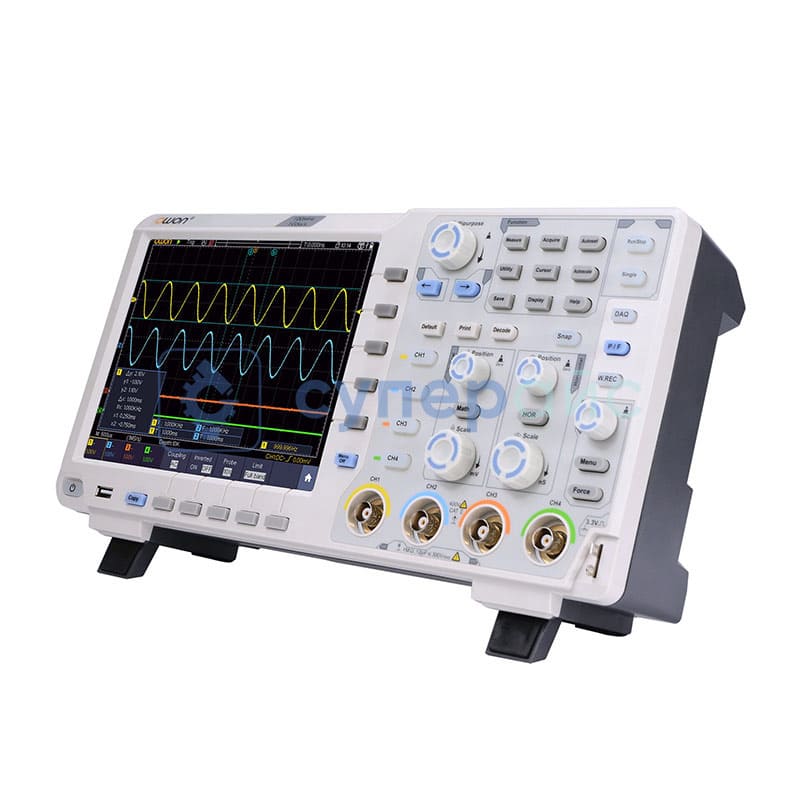

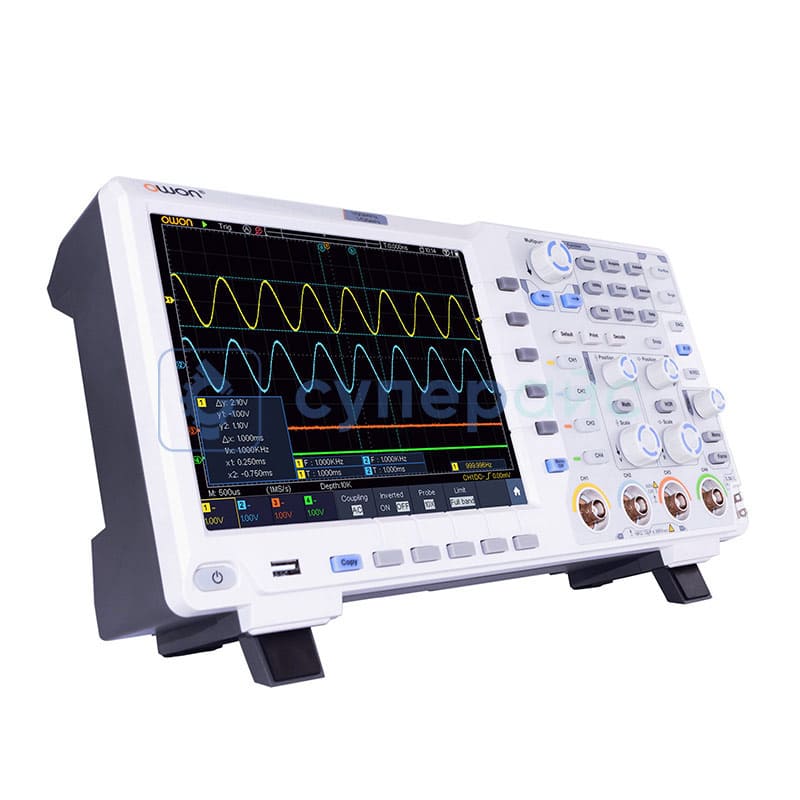

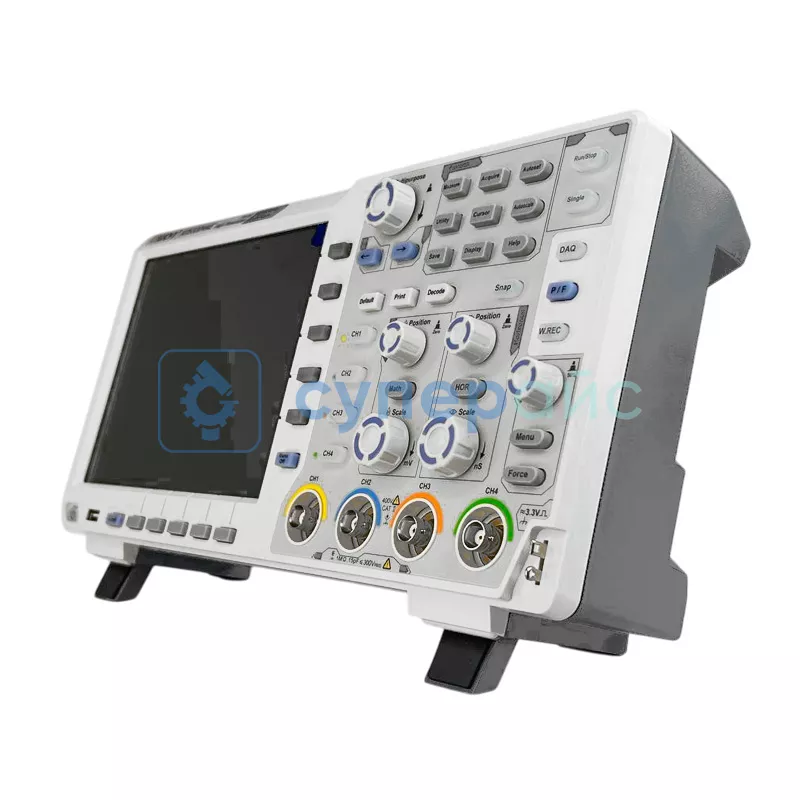

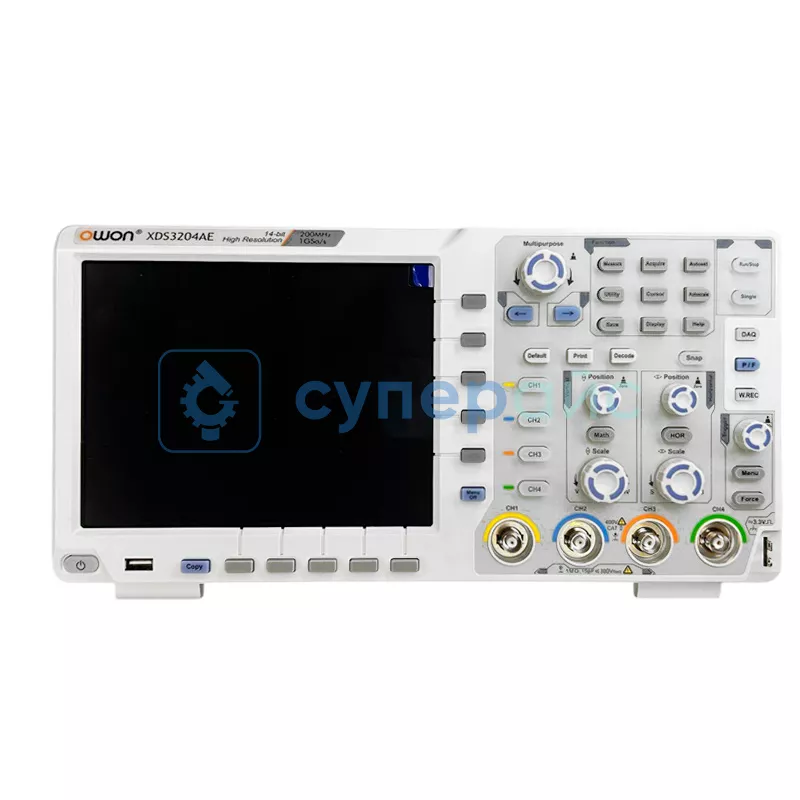

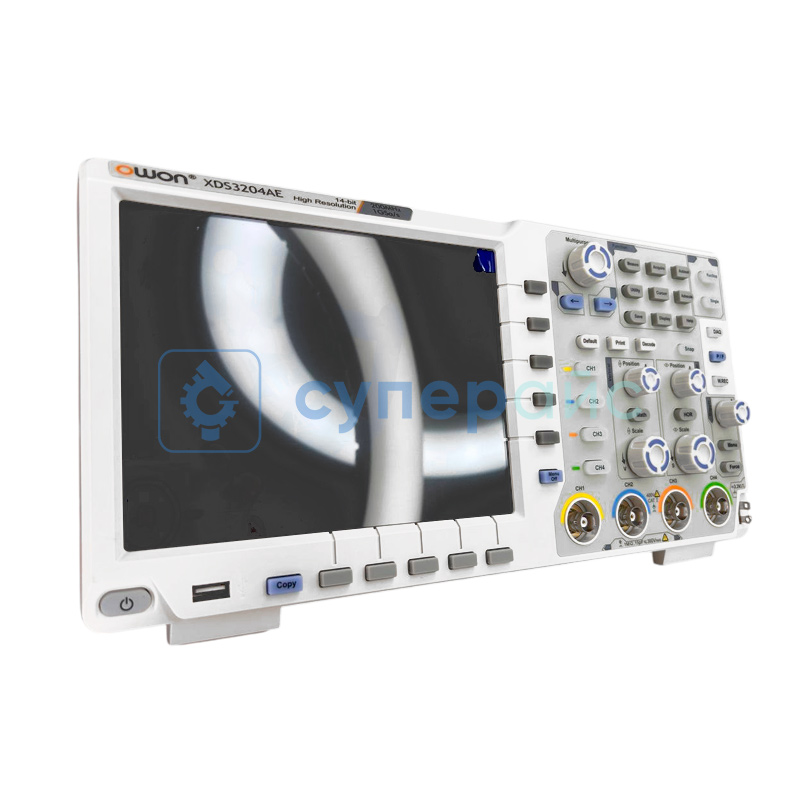

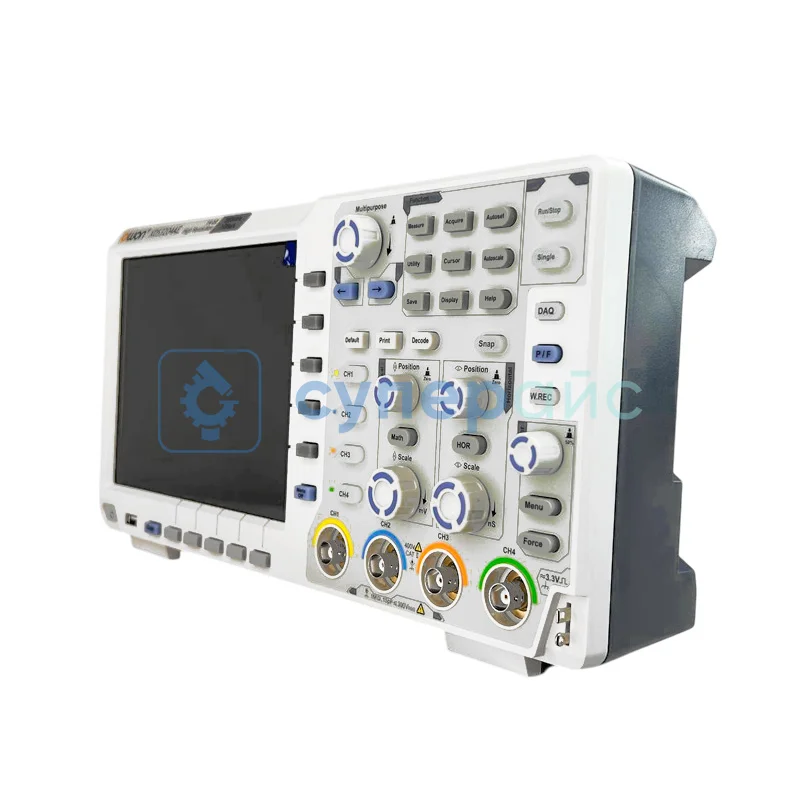

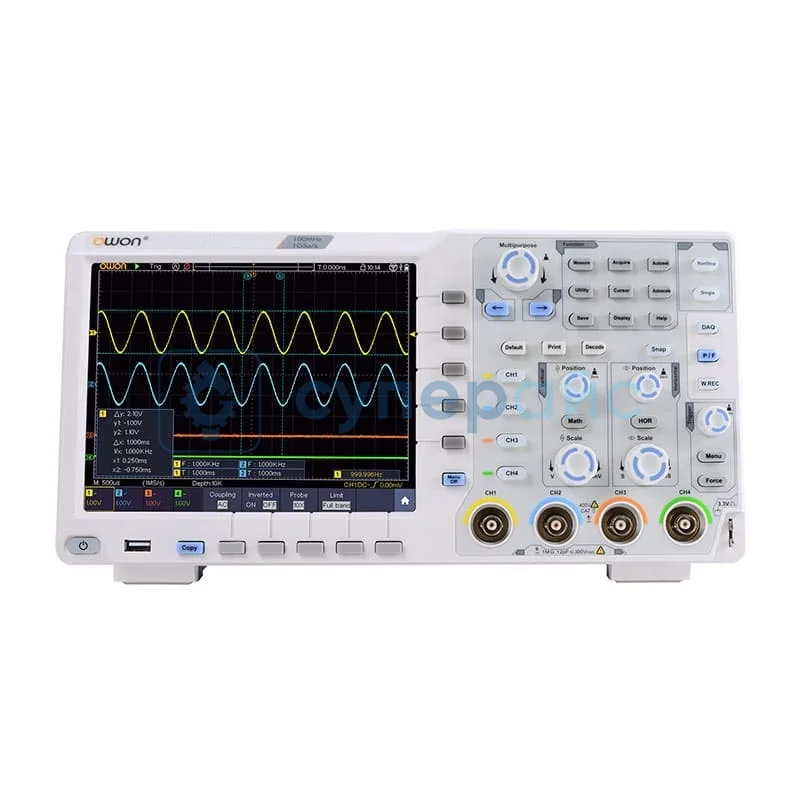

Осциллограф OWON XDS3204AE
OWON XDS3204AE конструктивно представляет собой запоминающий осциллограф, 4 канала которого подходят для сложного анализа электрических сигналов. Модель располагает современной элементной базой, что обуславливает высокую точность работы. Ниже детально рассматриваем особенности прибора через ответы на вопросы.
Какие основные технические параметры характеризуют прибор?
Этот четырёхканальный цифровой осциллограф OWON разработан под широкую область применения, включая исследования в лабораторных условиях. Количество каналов помогает одновременно наблюдать несколько сигналов. Полоса пропускания составляет 200 МГц, что даёт возможность работать с высокочастотными сигналами. Частота дискретизации 1 ГВыб/с обуславливает детальную запись быстроизменяющихся процессов.
Какие варианты запуска измерений доступны?
Предусмотрены следующие режимы триггера:
- автоматический (запускает развертку постоянно, без ожидания условий срабатывания);
- нормальный (ожидает выполнения заданных условий триггера перед началом записи);
- одиночный (выполняет одну развертку после срабатывания триггера, затем останавливается).
Список типов триггера включает Edge, Video, Pulse и многие другие. Разные типы помогают захватывать специфические сигналы.
Для каких задач подходит такое оборудование?
Прибор подойдёт:
- инженерам-разработчикам электронных схем для отладки новых устройств;
- специалистам по ремонту техники для диагностики неисправностей;
- студентам технических специальностей при изучении электроники;
- радиолюбителям для анализа самодельных конструкций.
Какие возможности даёт многоканальность?
Оператор может сравнивать сигналы между собой. Синхронное наблюдение помогает выявлять временные соотношения, фазовые сдвиги, взаимное влияние цепей.
Обзорная таблица осциллографов OWON
| Характеристики | OWON XDS3204E | OWON XDS3204AE |
| Полоса пропускания | 200 МГц | |
| Количество каналов | 4 | |
| Частота дискретизации | 1 ГВыб / с | |
| Режим триггера | фронт, импульс, видео сигнал (NTSC, PAL,SECAM), наклон, рант, окно, тайм аут, логический, RS232, I2C, SPI | Edge, Video, Pulse, Slope, Runt, Windows, Timeout, Nth Edge, Logic, I2C, SPI, RS232 и CAN (опционально) |
| Размер памяти | 40 Мб | |
| Тип дисплея | 8 дюймов TFT LCD - экран, 800 * 600 точек, 65536 цветов | |
| Интерфейс передачи данных | USB, LAN | USB host, USB device, USB порт для PictBridge, LAN, AUX и VGA |
| Частотомер | есть | нет |
| Функция мультитриггера и декодирования шин | есть | |
Документация и ПО OWON XDS3204AE
Название
Язык
Версия
Размер и тип
Руководство по использованию осциллографа OWON серии XDS3000
Язык:
Английский
Размер и тип:
989 Кб,
PDF
Отзывы OWON XDS3204AE
Evgen K
28.04.2025 15:32:52
Закупили нам осциллографы фирмы Овон, один из них 4-канальный. Что могу сказать... Большая и чёткая дисплейка – 8 дюймов, сенсорный, приятно работать. Много функций – FFT, декодирование UART/SPI/I2C, математические операции, курсоры и т.д. Компактный и не греется – в отличие от некоторых "монстров", этот вполне можно таскать с места на место.
Моя оценка - 9 из 10, один балл оставляю так как нужна проверка временем.
Моя оценка - 9 из 10, один балл оставляю так как нужна проверка временем.
SUPEREYES.RU
29.04.2025 06:24:15
Evgen K
Закупили нам осциллографы фирмы Овон, один из них 4-канальный. Что могу сказать... Большая и чёткая дисплейка – 8 дюймов, сенсорный, приятно работать. Много функций – FFT, декодирование UART/SPI/I2C, математические операции, курсоры и т.д. Компактный и не греется – в отличие от некоторых "монстров", этот вполне можно таскать с места на место.
Моя оценка - 9 из 10, один балл оставляю так как нужна проверка временем.
Закупили нам осциллографы фирмы Овон, один из них 4-канальный. Что могу сказать... Большая и чёткая дисплейка – 8 дюймов, сенсорный, приятно работать. Много функций – FFT, декодирование UART/SPI/I2C, математические операции, курсоры и т.д. Компактный и не греется – в отличие от некоторых "монстров", этот вполне можно таскать с места на место.
Моя оценка - 9 из 10, один балл оставляю так как нужна проверка временем.
Здравствуйте, Евгений!
Спасибо за подробный и содержательный отзыв об осциллографах OWON, особенно о 4-канальной модели. Очень приятно слышать, что большой 8-дюймовый сенсорный дисплей с разрешением 800x600 точек и широкий функционал, включая FFT, декодирование UART/SPI/I2C и математические операции, полностью соответствуют вашим ожиданиям и делают работу комфортной. Также важно, что прибор компактный, не перегревается и легко переносится - это действительно большой плюс для мобильного использования.
Понимаем вашу осторожность и желание проверить устройство временем - уверены, что осциллограф OWON с его техническими характеристиками и надежностью оправдает вашу высокую оценку.
С уважением, Администрация магазина Суперайс
