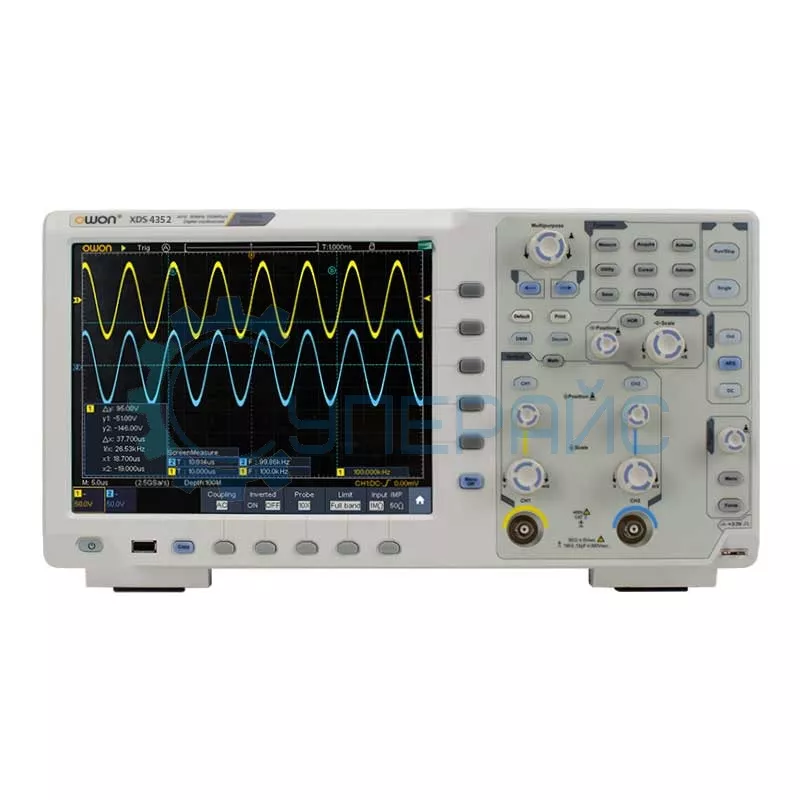

Цифровой осциллограф OWON XDS4352 (2 канала, 350 МГц)
182 840 ₽
182 840 ₽
включая НДС: 7%
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
19953
Модель (серия)
XDS4352
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS4352
Артикул (код товара)
19953
Модель (серия)
XDS4352
Сертификат
дистрибьютор
Страна производства
Китай
Гарантия, мес.
24
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
I²C
SPI
CAN
I²C
SPI
CAN
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Показать больше
Показать меньше
Описание OWON XDS4352
Технические характеристики OWON XDS4352
| Серия | XDS4352 |
| Полоса пропускания | 350 МГц |
| Количество каналов | 2 |
| Максимальная частота дискретизации | 5 ГВыб/с |

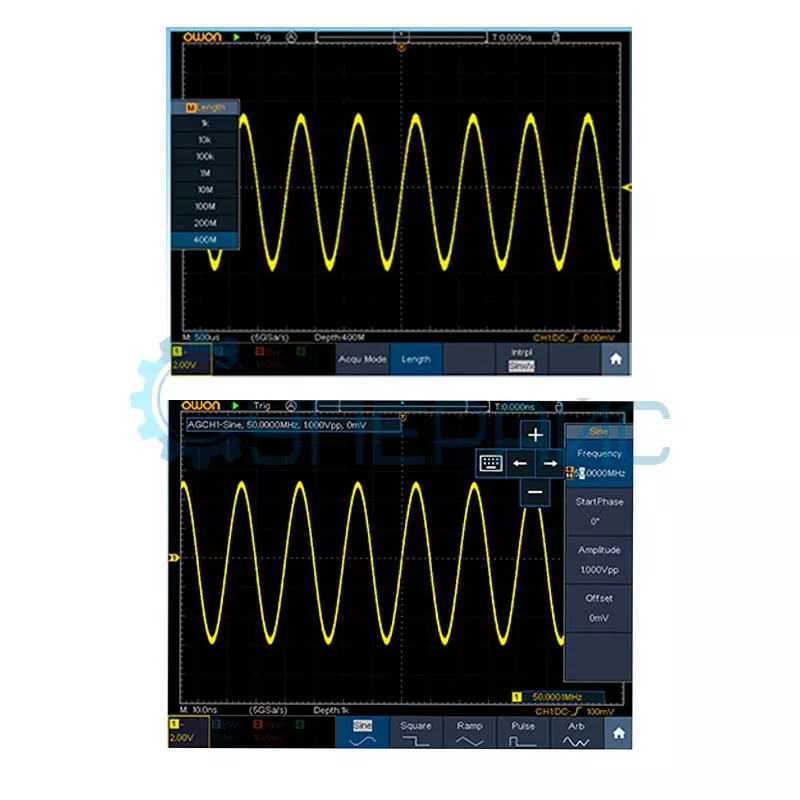

| Глубина памяти | 400 Мб |
| Декодирование сигналов | RS232, I2C, SPI, CAN |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ; 50 Ом ± 2 % |
| Максимальное входное напряжение | ± 400 В |
| Горизонтальная система | |
| Скорость захвата | до 600000 осц./с |
| Коэффициент развёртки | 500 нс/дел - 1000 с/дел, 1, 2, 5 шаг |
| Точность | ± 2,5 ppm |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Чувствительность |
1 МОм: 1 мВ/дел - 10 В/дел 50 Ом: 1 мВ/дел - 1 В/дел |
| Время нарастания | ≤ 1 нс |
| Система синхронизации | |
| Режимы триггера | граница, видео, импульс, наклон, запуск, окно, тайм-аут, N-й край, логика, I2C, SPI, RS232, CAN |
| Система измерения | |
| Автоматическое измерение | период, частота, среднее значение, PK-PK, RMS, Max, Min, верхнее значение, базовое значение, амплитуда, превышение, предварительное значение, время нарастания, время спада, + длительность импульса, - ширина импульса, + рабочий цикл, - рабочий цикл, задержка A→B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, режим работы экрана, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза A→B, + количество импульсов, - количество импульсов, количество фронтов нарастания, количество краев спада, площадь и область цикла |

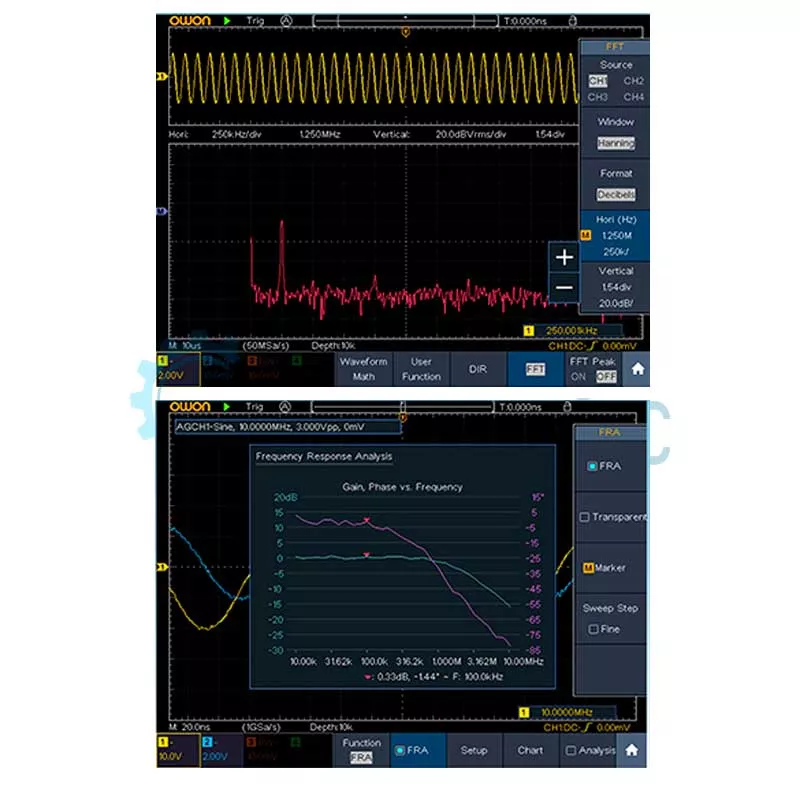

| Математические функции | ＋, －, *, / , FFT, FFTrms, Intg, Diff, Sqrt, определяемая пользователем функция, цифровой фильтр (низкочастотный, высокочастотный, полосовой пропуск, отклонение полосы пропускания) |
| Хранение сигналов | 100 сигналов |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 250 МВыб/с |
| Формы сигналов | синусоидальные, квадратичные, линейные и импульсные |
| Диапазон амплитуд |
2 мВ - 5 В (≤ 50 МГц) 2 мВ - 20 В (≤ 25 МГц) |
| Вертикальное разрешение | 14 бит |
| Длина сигнала | 16 К |
| Общие характеристики | |
| Тип дисплея | 10,4 - дюймовый сенсорный ЖК-экран, 800 x 600 точек |
| Предохранитель | Т, 2 А, 250 В |

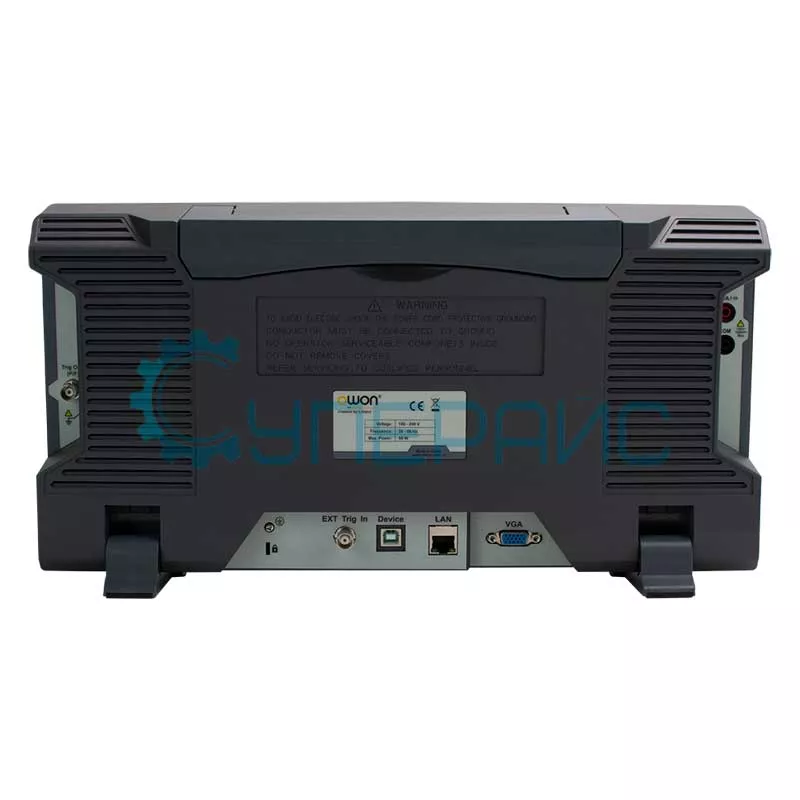

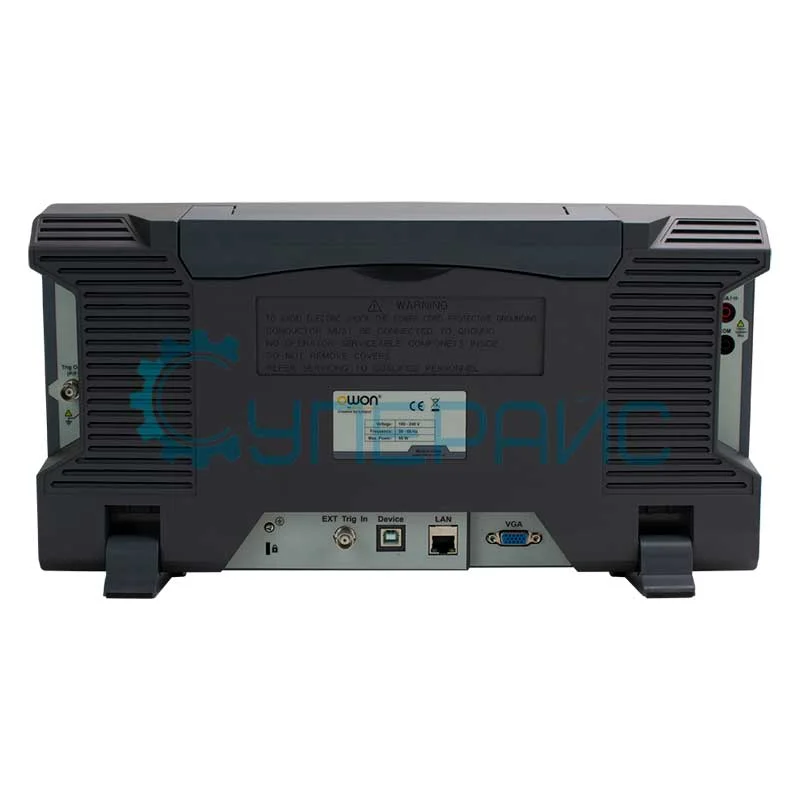

| Интерфейс | USB-host, USB-device, Trig Out (Pass/Fail), LAN, VGA, PictBridge |
| Габариты | 422 х 226 х 135 мм |
| Вес нетто | 5 кг |
| Комплектация |
цифровой осциллограф OWON XDS4352 - 1 шт кабель питания - 1 шт датчик регулировки - 1 шт кабель Q9 - 1 шт зонд - 1 шт USB кабель - 1 шт модуль расширения - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
Обзорная таблица осциллографов OWON серии XDS4000
| Характеристики | XDS4352 | XDS4354 | XDS4502 | XDS4504 |
| Полоса пропускания, МГц | 350 | 500 | ||
| Количество аналоговых каналов | 2 | 4 | 2 | 4 |
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал | 5 ГВыб/с | |||
| Время нарастания, нс | ≤ 1 нс | ≤ 0,7 нс | ||
| Глубина памяти на канал | 400 Мб | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Разрешение дисплея, пиксель | 800 x 600 | |||
| Интерфейс передачи данных | USB/LAN/VGA/AUX (TrigOut/PassFail)/PictBridge | |||
Цифровой осциллограф OWON XDS4352: Мощь и Универсальность для Сложных Задач
Многофункциональный осциллограф OWON XDS4352 создан для профессионалов, которым требуется высочайшая точность и надежность. Это устройство сочетает мощь аналитической системы и интуитивно понятный интерфейс на большом сенсорном экране, что делает процесс диагностики и анализа сигналов эффективным. Он станет незаменимым инструментом в лабораториях, сервисных центрах и на производственных линиях, где важна каждая деталь.
Возможности и сферы применения:
- Аналитика сложных сигналов с продвинутыми функциями декодирования цифровых протоколов.
- Проведение точных измерений в широком диапазоне напряжений с использованием различных типов развязки входа.
- Комплексный анализ цепей благодаря встроенному генератору сигналов, который позволяет генерировать тестовые импульсы.
- Автоматизация рутинных операций и документирования результатов с возможностью сохранения показателей и скриншотов.
Осциллограф открывает новые горизонты для диагностики, будь то поиск трудноуловимых помех, отладка работы цифровых шин или тестирование компонентов. Его количество каналов (2) позволяет одновременно контролировать несколько точек измерения, визуализируя полную картину происходящего в схеме. Частота дискретизации гарантирует, что даже быстрые переходные процессы будут захвачены без искажений. Полоса пропускания прибора гарантирует уверенную работу с высокочастотными компонентами.
Преимущества представленной модели:
- Высокая скорость захвата данных, гарантирующая поиск даже редких и случайных аномалий.
- Память, позволяющая записывать продолжительные сигналы без потери детализации.
- Эргономичный дизайн и сенсорное управление, которые ускоряют работу и настройку параметров.
- Наличие всех необходимых интерфейсов для подключения к ПК, печати отчетов и удаленного управления.
Цифровой осциллограф OWON XDS4352 — партнер для инженера, которому нужна точность, эффективность, а также готовность решать самые сложные задачи. Его возможности по генерации и анализу сигналов делают его универсальным решением для профессиональных задач.
