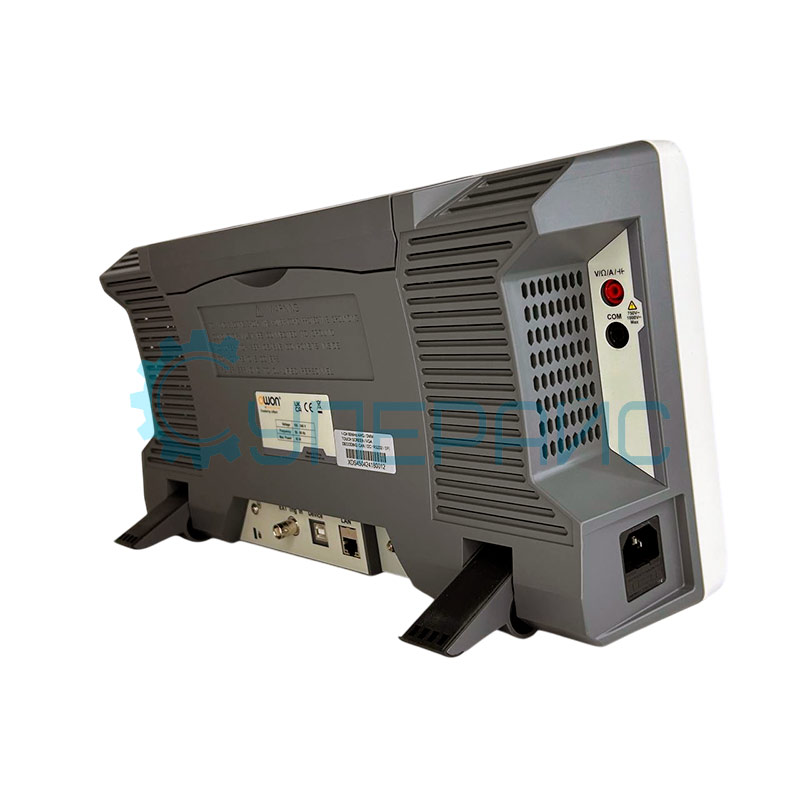

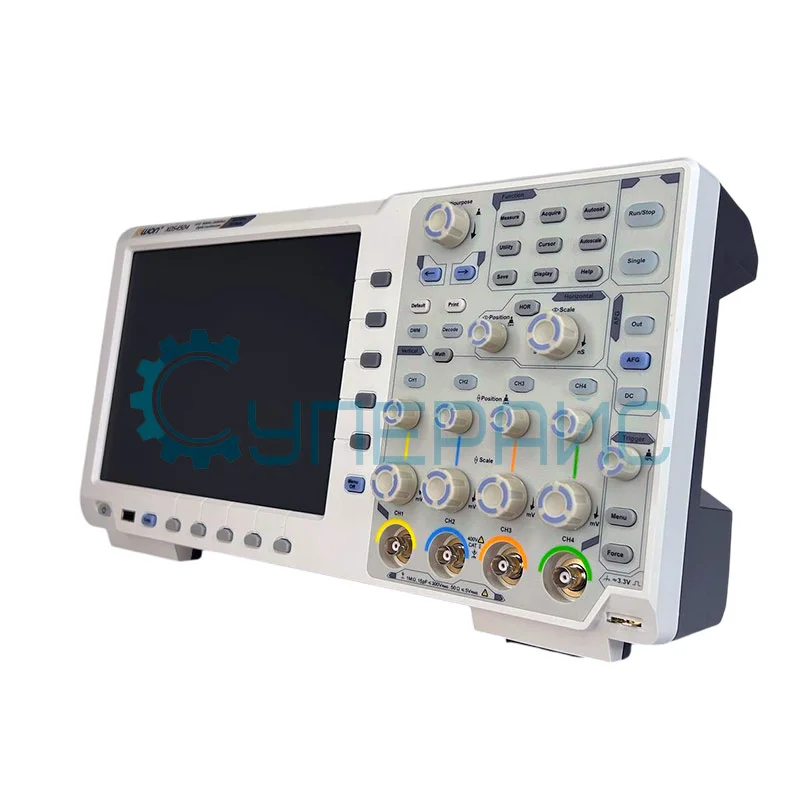

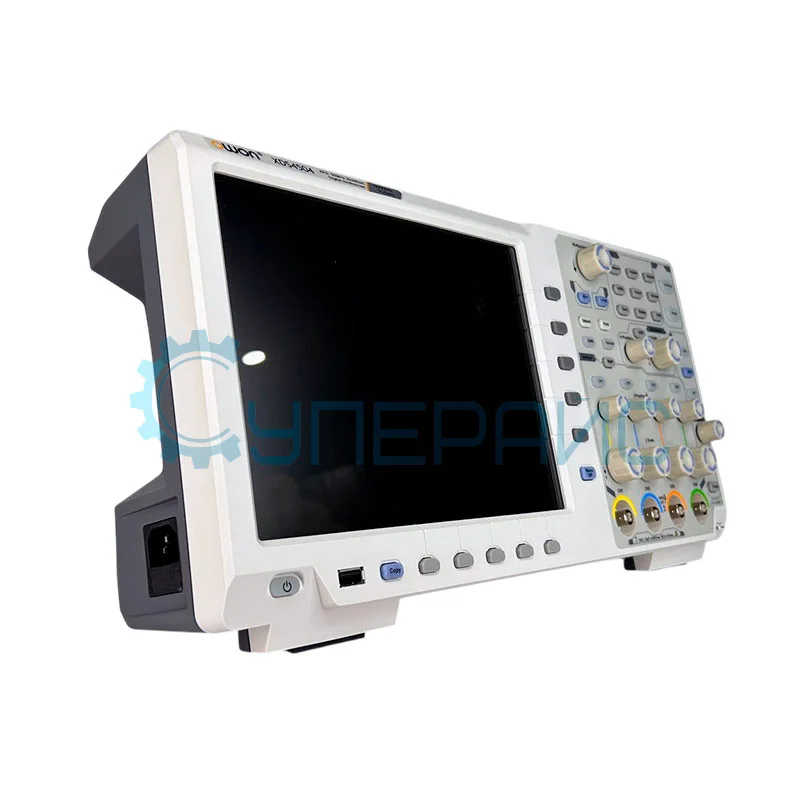

Четырехканальный осциллограф OWON XDS4504 (4 канала, 500 МГц)
341 190 ₽
341 190 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
19987
Модель (серия)
XDS4504
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON XDS4504
Общие данные
Артикул (код товара)
19987
Производитель (бренд)
Модель (серия)
XDS4504
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
VGA
AUX (TrigOut/PassFail)
PictBridge
LAN
VGA
AUX (TrigOut/PassFail)
PictBridge
Применение
Проектирование, отладка и ремонт электронных устройств
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Автомобильная диагностика
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Встроенные функции и опции
Описание OWON XDS4504
Технические характеристики OWON XDS4504
| Серия | XDS4352 |
| Полоса пропускания | 500 МГц |
| Количество каналов | 4 |
| Максимальная частота дискретизации | 5 ГВыб/с |
| Глубина памяти | 400 Мб |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 15 пФ ± 5 пФ; 50 Ом ± 2 % |
| Максимальное входное напряжение | ± 400 В |
| Горизонтальная система | |
| Скорость захвата | до 600000 осц./с |
| Коэффициент развёртки | 500 нс/дел - 1000 с/дел, 1, 2, 5 шаг |
| Точность | ± 2,5 ppm |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Чувствительность |
1 МОм: 1 мВ/дел - 10 В/дел 50 Ом: 1 мВ/дел - 1 В/дел |
| Время нарастания | ≤ 0,7 нс |
| Система синхронизации | |
| Режимы триггера | граница, видео, импульс, наклон, запуск, окно, тайм-аут, N-й край, логика, паттерн, длительность, задержка, настройка/удержание, I2C, SPI, UART/RS232 |
| Система измерения | |
| Автоматическое измерение | период, частота, среднее значение, PK-PK, RMS, Max, Min, верхнее значение, базовое значение, амплитуда, превышение, предварительное значение, время нарастания, время спада, + длительность импульса, - ширина импульса, + рабочий цикл, - рабочий цикл, задержка A→B, среднеквадратичное значение цикла, среднеквадратичное значение курсора, режим работы экрана, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF, фаза A→B, + количество импульсов, - количество импульсов, количество фронтов нарастания, количество краев спада, площадь и область цикла |

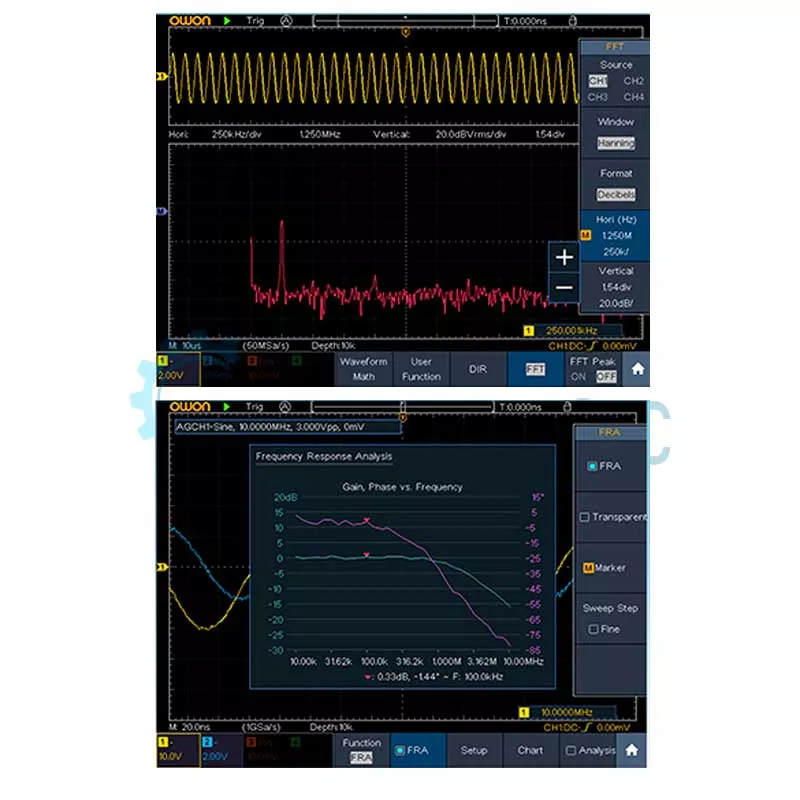

| Математические функции | ＋, －, *, / , FFT, FFTrms, Intg, Diff, Sqrt, определяемая пользователем функция, цифровой фильтр (низкочастотный, высокочастотный, полосовой пропуск, отклонение полосы пропускания) |
| Хранение сигналов | 100 сигналов |

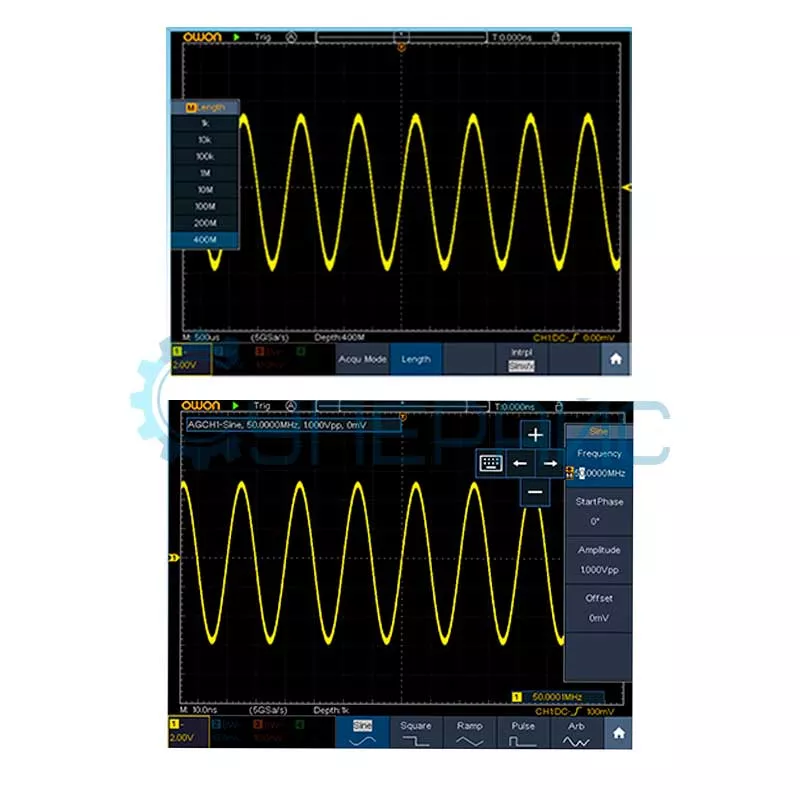

| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Полоса пропускания | 50 МГц |
| Частота дискретизации | 250 МВыб/с |
| Формы сигналов | синусоидальные, квадратичные, линейные и импульсные |
| Диапазон амплитуд |
2 мВ - 5 В (≤ 50 МГц) 2 мВ - 20 В (≤ 25 МГц) |
| Вертикальное разрешение | 14 бит |
| Длина сигнала | 16 К |
| Общие характеристики | |
| Тип дисплея | 10,4 - дюймовый сенсорный ЖК-экран, 800 x 600 точек |
| Предохранитель | Т, 2 А, 250 В |

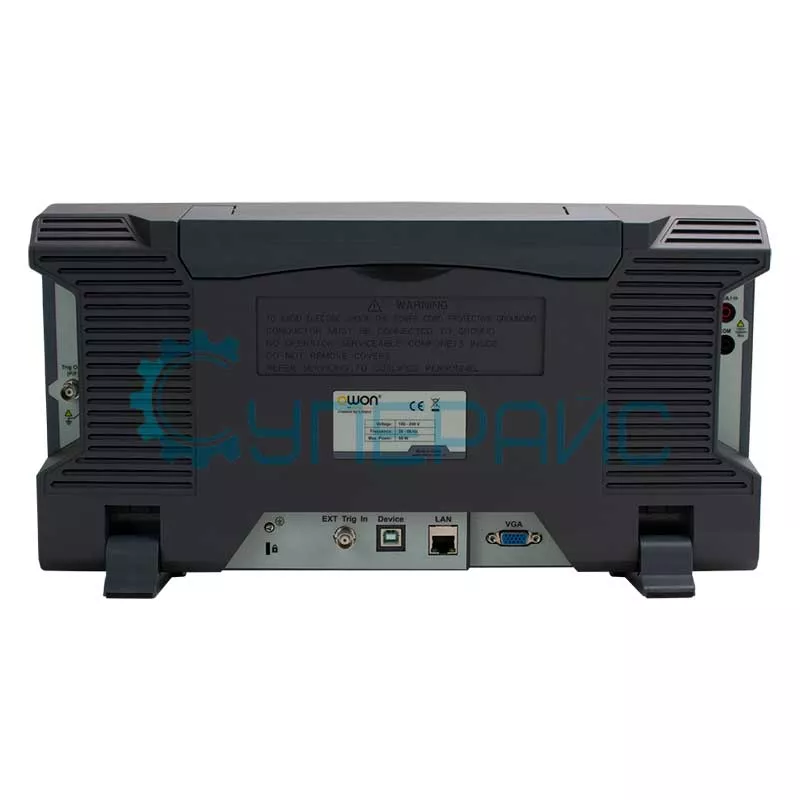

| Интерфейс | USB-host, USB-device, Trig Out (Pass/Fail), LAN, VGA, PictBridge |
| Габариты | 422 х 226 х 135 мм |
| Габариты упаковки | 560 х 250 х 375 мм |
| Вес нетто | 5 кг |
| Вес брутто | 7,85 кг |
| Комплектация |

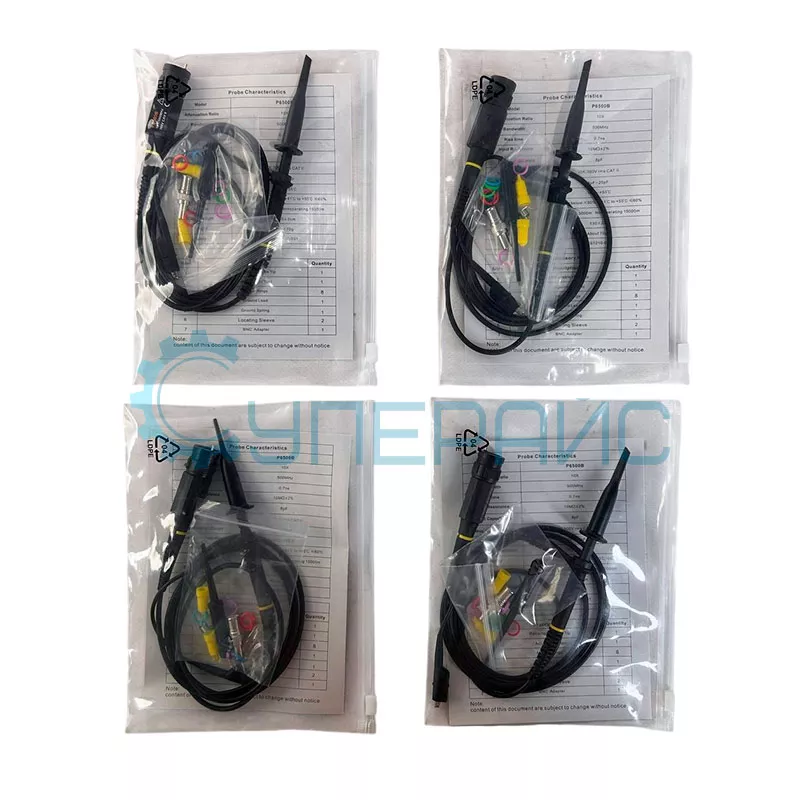

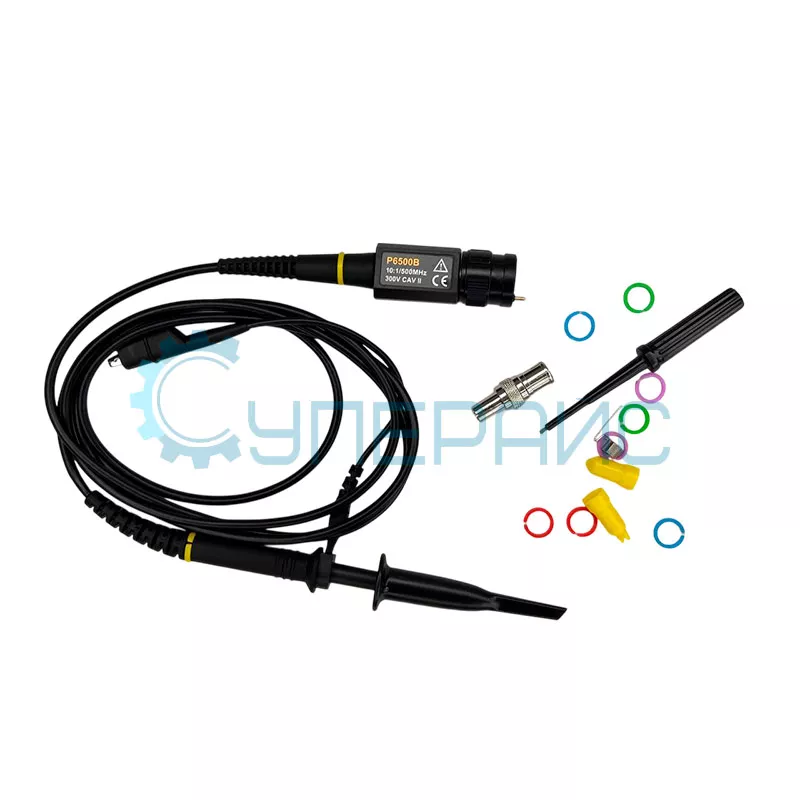

цифровой осциллограф OWON XDS4504 - 1 шт кабель питания - 1 шт датчик регулировки - 1 шт кабель Q9 - 1 шт зонд - 1 шт USB кабель - 1 шт модуль расширения - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |

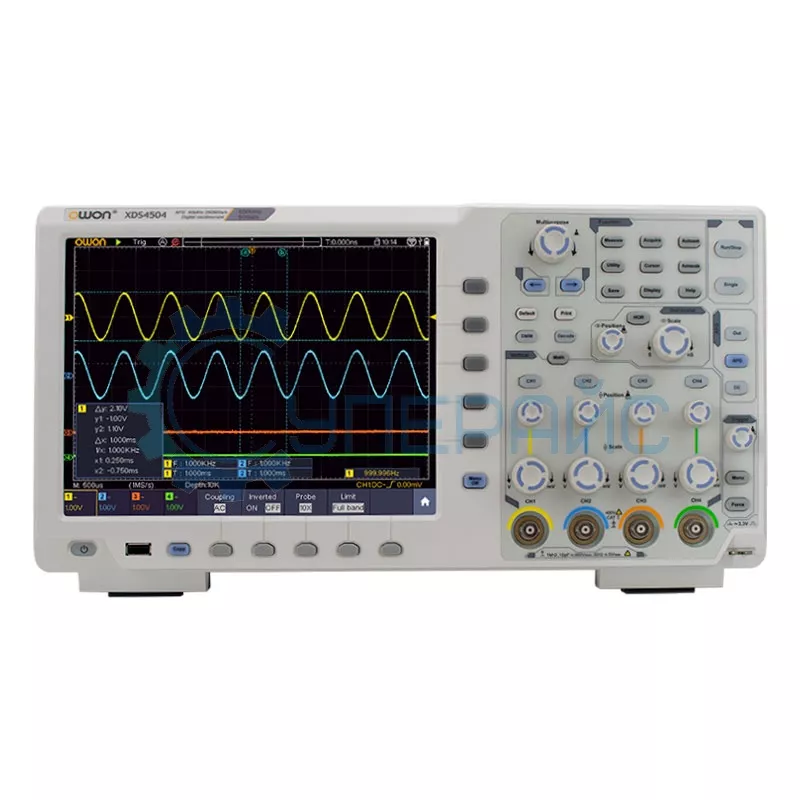

Цифровой осциллограф OWON XDS4504
Лабораторный осциллограф с генератором сигналов OWON XDS4504 - это четырёхканальный измерительный прибор, который анализирует сигналы в рамках возможностей полосы пропускания 500 МГц. Это обуславливает высокую точность при исследовании сигналов с быстрыми переходными процессами. Анализ изменений во временных диаграммах происходит детально за счёт дискретизации с частотой 5 ГВыб/с.
Цифровой интерфейс предоставляет лёгкий доступ ко встроенным аналитическим скоростным методам, включая спектральный отсев частот (FFT), автоматические расчёты амплитудно-временных параметров и удобные средства наблюдений событий в регистрируемых сигнальных формах.
Дисплей с сенсорной функцией и диагональю 10,4 дюйма детально визуализирует ход и результаты экспериментов.
Конструкция, отличающая предлагаемый осциллограф 500 мгц (4 канала), помогает проводить сопоставление сигналов с различных путей и отображать зависимость между ними. Оборудование будет полезно в сфере электроники, радиотехнической наладки и автодиагностики.
Среди преимуществ аппарата:
- многофункциональные средства дешифровки упрощают трассировку протоколов;
- высокая чёткость визуализации усиливает анализ мультиканальных влияний;
- масштабируемость настроек адаптирует прибор под те или иные тестовые процедуры.
Такие модели находят применение при:
- диагностике электроцепей;
- анализе импульсов высокой частоты;
- документировании временных зависимостей.
Обзорная таблица осциллографов OWON серии XDS4000
| Характеристики | XDS4352 | XDS4354 | XDS4502 | XDS4504 |
| Полоса пропускания, МГц | 350 | 500 | ||
| Количество аналоговых каналов | 2 | 4 | 2 | 4 |
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал | 5 ГВыб/с | |||
| Время нарастания, нс | ≤ 1 нс | ≤ 0,7 нс | ||
| Глубина памяти на канал | 400 Мб | |||
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |||
| Разрешение дисплея, пиксель | 800 x 600 | |||
| Интерфейс передачи данных | USB/ LAN/ VGA/ AUX (TrigOut/PassFail)/ PictBridge | |||
