Настольный осциллограф RIGOL DHO4404 (4 канала х 400 МГц)
426 140 ₽
426 140 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
18452
Модель (серия)
DHO4404
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DHO4404
Артикул (код товара)
18452
Модель (серия)
DHO4404
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
CAN
Parallel
UART
I²C
SPI
CAN
Parallel
Разреш. дисплея, пиксель
Встроенные опции
Мультиметр
Частотомер
Самописец
Анализатор протоколов
Частотомер
Самописец
Анализатор протоколов
Вес (кг)
3,8
Сложность
2
Показать больше
Показать меньше
Описание RIGOL DHO4404
Технические характеристики RIGOL DHO4404
| Полоса пропускания | 400 МГц |
| Количество каналов | 4 |
| Частота дискретизации |
4 ГВыб/с в одноканальном режиме 2 ГВыб/с в двухканальном режиме 1 ГВыб/с в четырехканальном режиме |
| Глубина памяти |
250 Мб в одноканальном режиме 125 Мб в двухканальном и трехканальном режиме 62,5 Мб в четырехканальном режиме |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 %, 19 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X |
| Максимальное входное напряжение | CAT I 300 Vrms, 400 Vpk (DC + Vpeak) |
| Скорость захвата осциллограмм | ≤ 50000 осц./с |
| Горизонтальная система аналоговых каналов | |
| Погрешность временной базы | ± 1,5 ppm |
| Коэффициент развёртки | 500 пс/дел - 1000 с/дел |
| Режимы | YT, XY, SCAN, ROLL |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение | 12 бит |
| Вертикальная развёртка | 100 мкВ/дел ~ 10 В/дел |
| Время нарастания | ≤ 875 пс |
| Диапазон вертикального смещения | ±0.5 В (<500 мкВ/дел) ±1 В (≥500 мкВ/дел, ≤65 мВ/дел) ±10 В (>65 мВ/дел, ≤270 мВ/дел) ±20 В (>270 мВ/дел, ≤2.75 В/дел) ±100 В (>2.75 В/дел, ≤10 В/дел) |
| Динамический диапазон | ± 4 дел |
| Точность усиления постоянного тока | ± 2% |
| Точность смещения постоянного тока |
< 200 мВ/дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) ≥ 200 мВ/дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами |
≥100:1 (DC ~ 500 МГц) ≥30:1 (＞500 МГц ~ макс. полоса) |
| Система синхронизации | |
| Режимы триггера | запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию, N фронту, RS-232/UART, I²C, SPI, CAN |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера | ± 5 деления от центра экрана |
| Чувствительность триггера | 0,5 дел (≥ 50 мВ / дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности импульса | |
| Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
| Источник запуска | CH1 - CH4 |
| Запуск по скорости нарастания | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1 - CH4 |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL, SECAM |
| Источник запуска | CH1 - CH4 |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | CH1 - CH4 |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | CH1 - CH4 |
| Запуск по истечении времени (TimeOut) | |
| Тип фронта | нарастающий, спадающий, нарастающий & спадающий |
| Источник запуска | CH1 - CH4 |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | CH1 - CH4 |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | CH1 - CH4 |
| Запуск по задержке | |
| Тип фронта | нарастающий, спадающий |
| Условия задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | CH1 - CH4 |
| Запуск Установка / Удержание | |
| Тип фронта | время установки или удержания между входным тактовым сигналом и сигналом данных меньше, чем указанное время |
| Источник запуска | CH1 - CH4 |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск RS232/UART | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | до 20 Мбит/с |
| Запуск I2C | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Источник запуска | CH1 - CH4 |
| Разрядность | 7 бит, 8 бит, 10 бит |
| Запуск SPI | |
| Источник запуска | CH1 - CH4 |
| Условие | CS, TimeOut |
| Разрядность | 4 бит - 32 бит |
| Запуск CAN | |
| Источник запуска | CH1 - CH4 |
| Условие запуска | начало фрейма, конец фрейма, Remote ID, Overload, Frame ID, Frame Data, Data&ID, Frame Error, Bit Fill, Answer Error, Check Error, Format Error, Random |
| Скорость | до 5 Мбит/с |
| Система измерения | |
| Курсорные измерения |
ручной (ΔY, ΔX, 1/ΔX) отслеживания автоизмерения |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area, AC RMS, Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate, Delay(1↑-2↑), Delay(1↑-2↓), Delay(1↓-2↑), Delay(1↓-2↓), Phase(1↑-2↑), Phase(1↑-2↓), Phase(1↓-2↑), and Phase(1↓-2↓) |
| Частотомер | 3 до 6 цифр, задается пользователем, 48-битный тотализатор |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Вольтметр | |
| Источник | CH1 - CH4 |
| Функции измерения | DC, AC+DC RMS, AC RMS |
| Разрешение | 4 бита |
| Частотомер | |
| Источник | CH1 - CH4 |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 3/6 бит |
| Общие характеристики | |
| Тип дисплея | 10,1 дюймов, 1280 x 800 |
| Питание | AC 100–240 В, 50–60 Гц |
| Предохранитель | 3,15 A, T тип, 250 В |
| Декодирование сигналов шин |
Parallel, RS232/UART, I²C, SPI, CAN |
| Интерфейс передачи данных | USB, LAN, HDMI, AUX |
| Габариты | 450 x 330 x 230 мм |
| Вес нетто | 3,8 кг |
| Вес брутто | 5,55 кг |

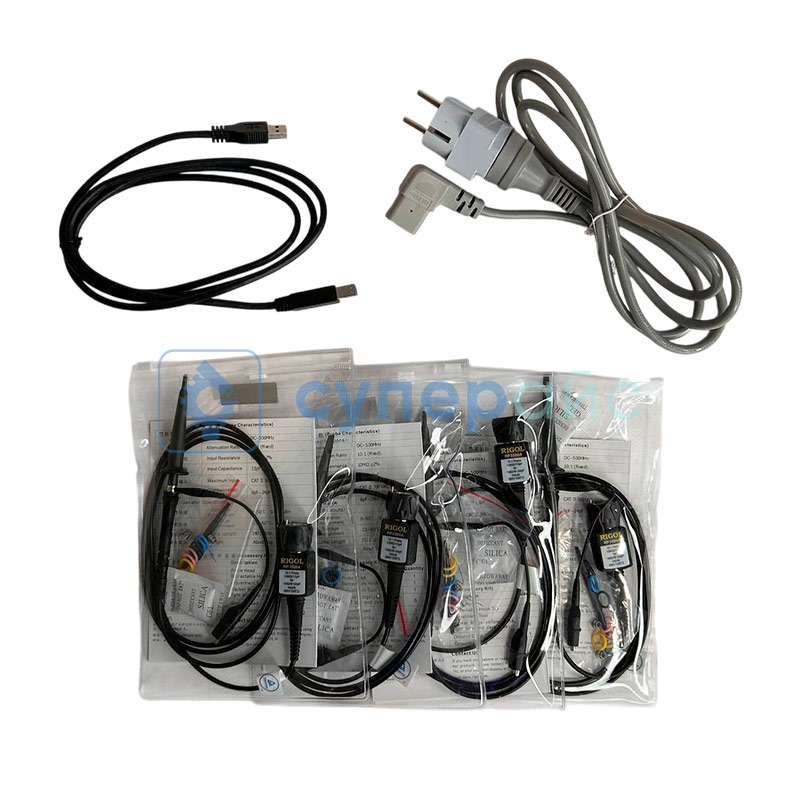

| Комплектация |
настольный осциллограф RIGOL DHO4404 - 1 шт щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт |
| Совместимость |
Токовый пробник RIGOL PCA1030 Пробник токовый RIGOL PCA1150 Токовый пробник RIGOL PCA2030 Пробник токовый RIGOL RP1002C Пассивный пробник RIGOL RP3500A Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1001C Пробник токовый RIGOL RP1003C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Высоковольтный пробник RIGOL RP1018H Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный RIGOL RP1100D |

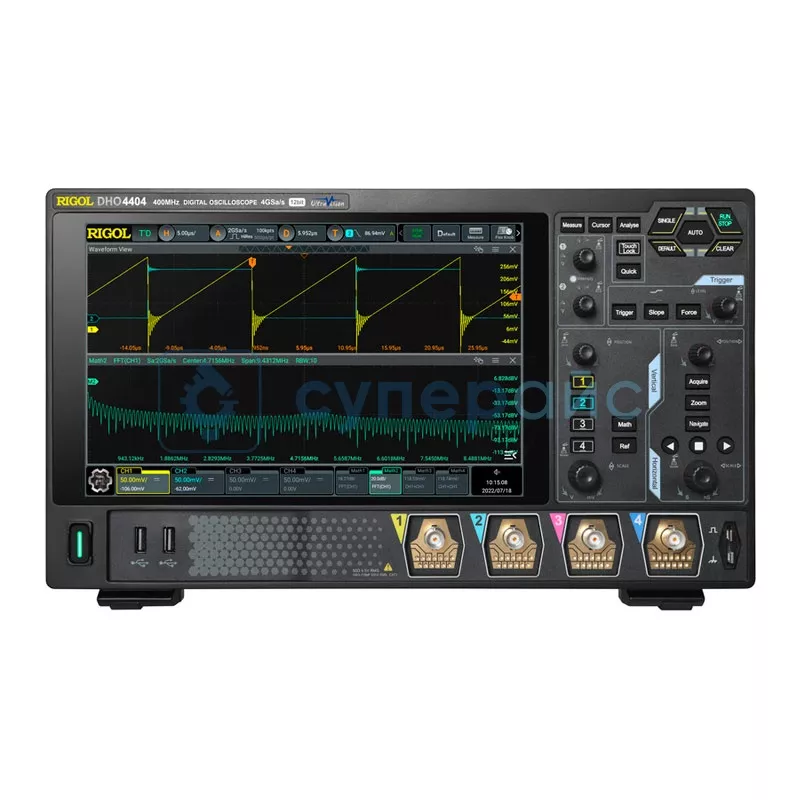

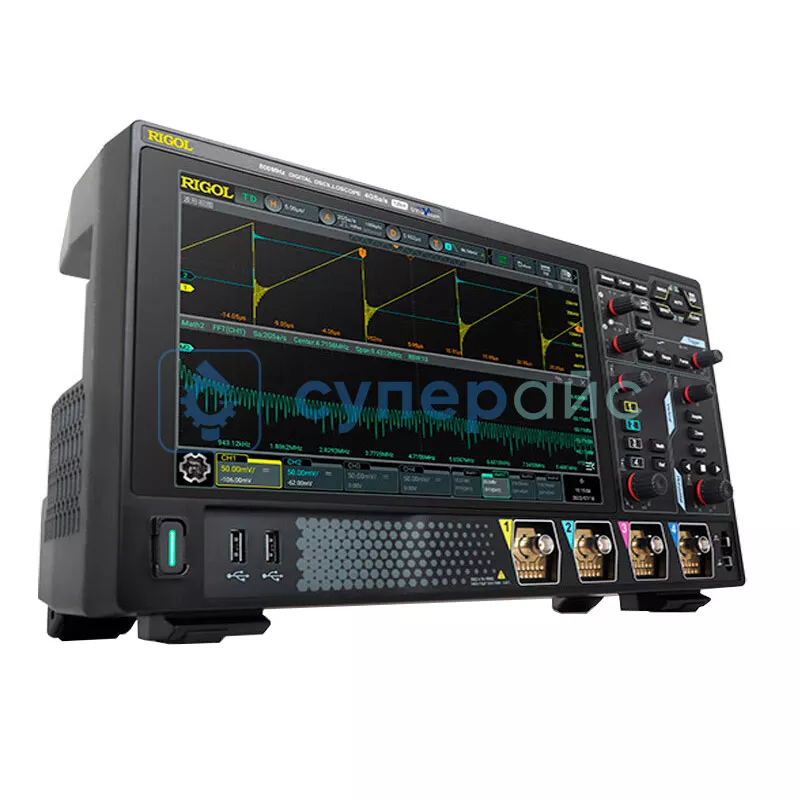

Осциллограф RIGOL DHO4404 с щупами в комплекте
Осциллографы цифровые rigol модели DHO4404 разработаны для анализа параметров электрических сигналов. Ниже рассказываем об этом оборудовании и основных этапах работы с таким осциллографом.
- Подготовка к работе
- Подключение проверяемой аппаратуры
- Настройка параметров измерения
- Сохранение и анализ результатов
Подключите кабель питания к электрической сети. Включите прибор с помощью кнопки питания на передней панели.
Среди особенностей конструкции, которую имеет этот осциллограф, — 4 канала, обуславливающие обширные возможности для работы.
Количество каналов дает одновременно анализировать несколько сигнальных линий, подключаясь к тем или иным устройствам.
Полоса пропускания 400 МГц даёт возможность регистрировать высокочастотные сигналы. Частота дискретизации 4 ГВыб/с в одноканальном режиме помогает фиксировать кратковременные процессы при сохранении высокой детализации. Используйте регуляторы на передней панели для настройки аппарата.
Полученные в ходе измерений сведения можно сохранять в памяти прибора и передавать на внешние устройства.

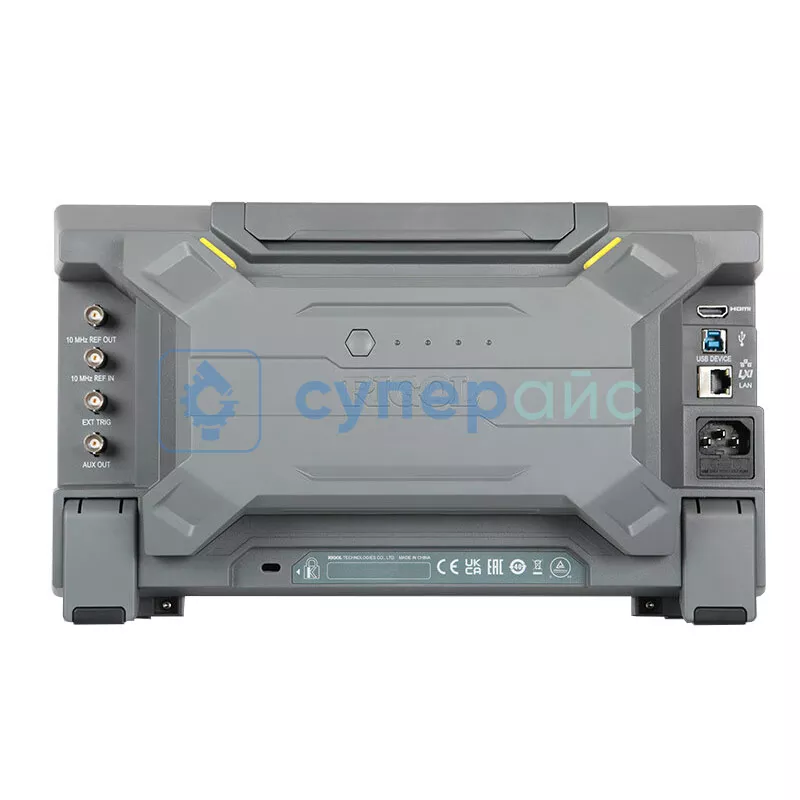

Интерфейс передачи данных представлен:
- usb-портом для подключения флеш-накопителей или соединения с компьютером;
- lan-разъемом;
- hdmi-выходом;
- aux-портом.
Для чего применяется такой осциллограф:
- для измерения амплитудных и временных характеристик сигналов;
- для поиска неисправностей в устройствах;
- для документирования результатов исследований.
Обзорная таблица осциллографов Rigol серии DHO4000
| Характеристики | DHO4204 | DHO4404 | DHO4804 | |
| Полоса пропускания, МГц | 200 | 400 | 800 | |
| Количество аналоговых каналов | 4 | |||
| Количество цифровых каналов | нет | |||
| Частота дискретизации на канал, МВыб/с | 4000 | |||
| Время нарастания, нс | ≤ 1,75 | ≤ 0,875 | ≤ 0,875 | |
| Глубина памяти на канал, Мб | 250 | |||
| Разрешение по вертикали (разрядность АЦП), бит | 12 | |||
| Генератор сигналов | нет | |||
| Логический анализатор | нет | |||
| Мультиметр | да | |||
| Анализатор спектра сигнала с помощью БПФ | нет | |||
| Частотомер | да | |||
| Самописец | да | |||
| Анализатор протоколов | да | |||
| Разрешение дисплея, пиксель | 1280 x 800 | |||
| Интерфейс передачи данных | USB/ LAN/ HDMI | USB, LAN, HDMI, AUX | USB/ LAN/ HDMI/ AUX (TrigOut/PassFail) | |
Документация и ПО RIGOL DHO4404
Название
Язык
Версия
Размер и тип
Руководство пользователя осциллографов RIGOL серии DHO4000
Язык:
Русский
Размер и тип:
790 КБ,
PDF
