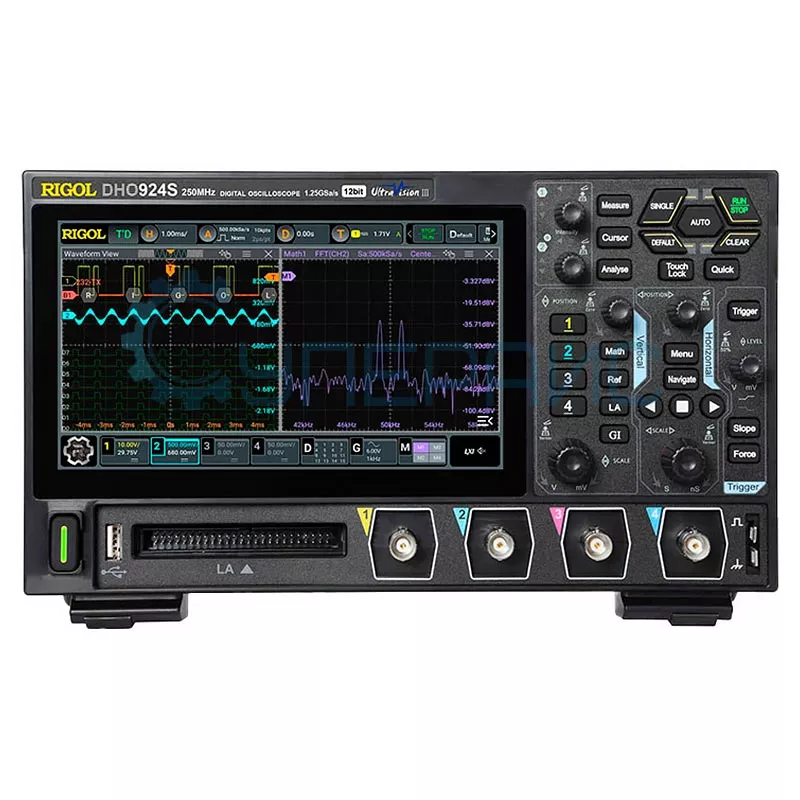

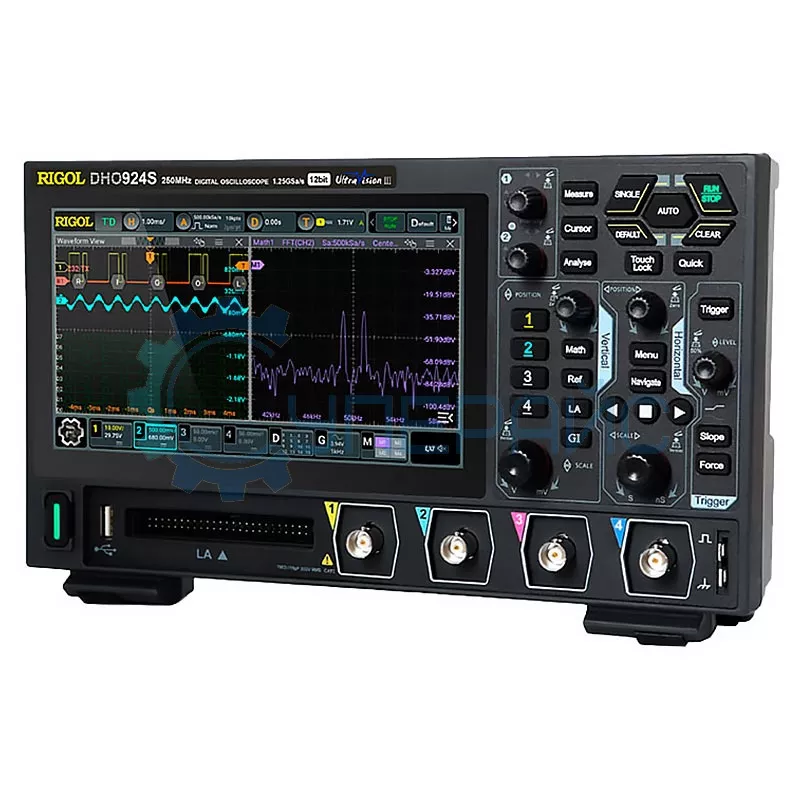

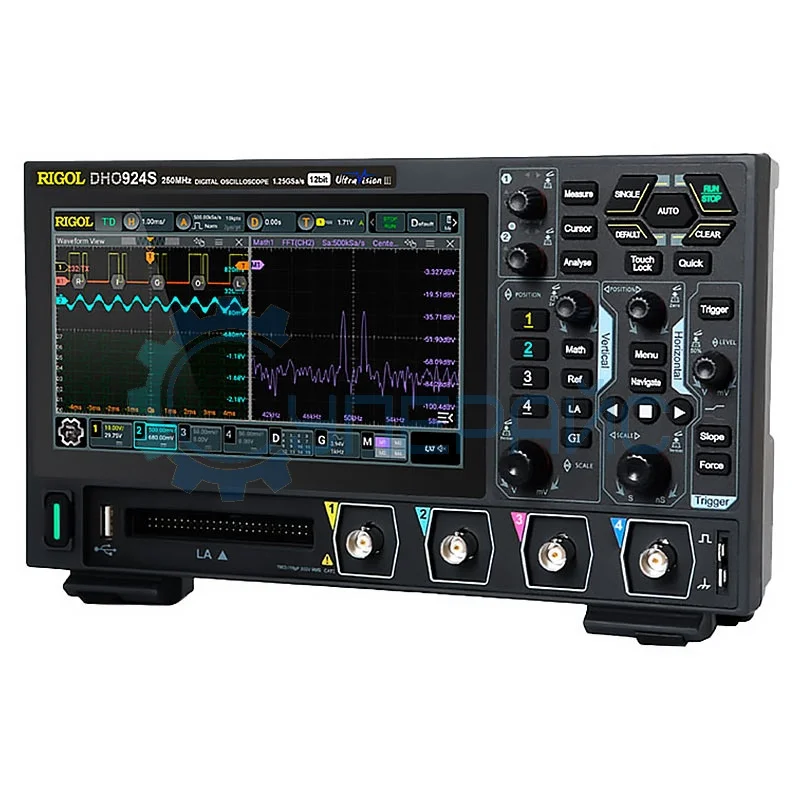

Настольный осциллограф RIGOL DHO924S
Код товара: 21347
Гарантия 36 месяцев
О товаре Декодирование сигналов
Количество каналов: 4 аналог. + 16 цифр (опция)
Полоса пропускания: 250 МГц
Частота дискретизации: 1,25 Гвыб/с
122 569 руб.
122 569 руб.
В наличии:
Склад в Москве: 6 шт.
Склад в Гуанчжоу: 2 шт.
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Декодирование сигналов
Количество каналов: 4 аналог. + 16 цифр (опция)
Полоса пропускания: 250 МГц
Частота дискретизации: 1,25 Гвыб/с
Технические характеристики RIGOL DHO924S
| Полоса пропускания | 250 МГц |
| Максимальная частота дискретизации |
1,25 Гвыб/сек - один канал 625 Мвыб/сек - два канала 312,5 Мвыб/сек - все каналы |
| Количество каналов |
4 аналоговых (стандартно) + 16 цифровых (опция PLA2216) AFG |
| Макс. скорость захвата осциллограмм | 1000000 осц./сек |
| Режим регистрации |
обычный пиковый детектор: 1,6 нс усреднение (2, 4, 8, 16…65536 выборок) |
| Глубина записи |
50 Мб - один канал 25 Мб - два канала 10 Мб - все каналы |
| Вертикальная система | |
| Аналоговые каналы | |
| Связь по входу | открытый, закрытый |
| Входной импеданс | 1 MОм ±1% / 15 пФ ± 3 пФ |
| Время нарастания сигнала | ≤ 1,4 нс |
| Учет ослабления пробников |
0.001X, 0.002X, 0.005X, 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X, 50000X |
| Определение пробников | автоматическое определение пробников Rigol |
| Макс. входное напряжение | 300 Вскз CAT I, 400 Впик |
| Вертикальное разрешение | 12 бит |
| Вертикальное отклонение | 0,2 мВ/дел ~ 10 В/дел |
| Диапазон смещения |
±0,5 В (< 0,5 мВ/дел) ±1 В (≥ 0,5 мВ/дел, < 65 мВ/дел) ±8 В (> 65 мВ/дел, ≤ 270 мВ/дел) ±20 В (≥ 270 мВ/дел, ≤ 2,75 В/дел) ±100 В (> 2,75 В/дел, ≤ 10 В/дел ) |
| Динамический диапазон | ±5 дел (12 бит) |
| Ограничение полосы пропускания | 20 МГц, полное; выбирается для каждого канала |
| Погрешность коэфф. усиления |
±1% (> 5 мВ/дел) от полной шкалы ±2% (≤ 5 мВ/дел) от полной шкалы |
| Погрешность смещения |
≤ 200 мВ/дел: ±0,1 дел ±2 мВ ±1,5% смещения ≥ 200 мВ/дел: ±0,1 дел ±2 мВ ±1% смещения |
| ESD защита | ±8 кВ (на входе BNC) |
| Изоляция между каналами | ≥ 100:1 |
| Цифровые каналы | |
| Группировка каналов |
16 каналов (D0 ~ D15) 2 группы (D0 ~ D7, D8 ~ D15) |
| Диапазон порогов | ±15 В с шагом 10 мВ |
| Погрешность установки порога | ±(100 мВ + 3% от установленного значения) |
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В настраиваемые пользователем |
| Макс. входное напряжение | ±40 В Впик CAT I; переходное перенапряжение 800 Впик |
| Макс. динамический диапазон | ±10 В + значение порога |
| Мин. размах напряжения | 500 мВп-п |
| Входной импеданс | ~101 кОм || 8 пФ |
| Вертикальное разрешение | 1 бит |
| Горизонтальная система | |
| Аналоговые каналы | |
| Коэффициент развертки | 2 нс/дел ~ 500 с/дел |
| Временное разрешение | 100 пс |
| Погрешность временной базы | ±25 ppm ± 5 ppm/год |
| Максимальная задержка |
-5 дел отставание от запуска (положительная задержка) 1 с....100 дел |
| Диапазон коррекции смещения между каналами | ±100 нс, точность ±1 нс |
| Формат отображения | Y-T, X-Y, самописец (≥ 50 мс/дел), сканирование (≥ 200 мс/дел) |
| Цифровые каналы | |
| Мин. определяемая длительность импульса | 5 нс |
| Мах. входная частота | 200 МГц |
| Задержка между каналами | ±5 нс |
| Система измерения | |
| Курсорные измерения | |
| Количество курсоров | 2 пары XY курсоров |
| Режимы | ручной (ΔY, ΔX, 1/ΔX), отслеживания, автоизмерения |
| Измерения в X-Y режиме | X = Канал 1, Y = Канал 2 |
| Автоматические измерения | |
| Количество автоизмерений | 41 тип |
| Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), результат математической обработки (Math1 ~ Math4) |
| Макс. количество отображаемых на канал | 33 типа |
| Вертикальные |
Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, Area, Period Area |
| Горизонтальные |
Period, Frequency, Rise Time, Fall Time, +Width, -Width, +Duty, -Duty, Positive Pulse Count, Negative Pulse Count, Rising Edge Count, Falling Edge Count, Tvmax, Tvmin, +Slew Rate, -Slew Rate |
| Другие |
Delay(A↑-B↑), Delay(A↑-B↓), Delay(A↓-B↑), Delay(A↓-B↓), Phase(A↑-B↑), Phase(A↑-B↓), Phase(A↓-B↑), Phase(A↓-B↓) |
| Математические операции | |
| Количество отображаемых одновременно операций | 4 |
| Операции |
A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, BandStop |
| Цветовая градация | поддерживается в БПФ |
| БПФ (FFT) | макс. длина: 1 М точек |
| тип окна: прямоугольник, Hanning, Blackman, Hamming, Flat Top, треугольник | |
| представление: полный дисплей, половина дисплея | |
| поиск пиков: макс. 15 пиков | |
| Поиск и навигация | |
| Тип | фронт, импульс |
| Отображение | таблица событий |
| Источник | любой аналоговый канал |
| Кнопки навигации | перемещение по времени, перемещение по событиям |
| Анализ осциллограмм | |
| Pass / Fail | источник: аналоговые каналы (CH1 ~ CH4) |
| Гистограмма | источник: аналоговые каналы (CH1 ~ CH4), результат автоизмерений |
| тип: горизонтальные, вертикальные, измерение | |
|
измерение: сумма, пик, максимальное, минимальное, размах, среднее, медиана, режим, ширина интервала (bin width), сигма |
|
| режим: во всех режимах, включая ZOOM, XY, ROLL | |
| Цветовая градация | источник: аналоговые каналы (CH1 ~ CH4) |
| темы: температура, интенсивность | |
| режим: во всех режимах | |
| Декодирование | |
| Стандартно | параллельно (до 20 бит с комбинацией аналоговых и цифровых каналов) |
| Опционально |
RS-232 / UART декодирование I²C / SPI декодирование LIN / CAN декодирование |
| Система синхронизации | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), внешний запуск, по сети |
| Тип связи | AC, DC, ФВЧ (120 кГц), ФНЧ (120 кГц) |
| Режим запуска | авто, нормальный, ждущий (однократный) |
| Шумовая режекция | вкл / выкл |
| Блокировка уровня запуска | 8 нс ~ 10 с |
| Полоса запуска | аналоговая полоса осциллографа |
| Чувствительность триггера | 0,5 дел, ≥ 50 мВ/дел: 0,7 дел |
| Диапазон уровня запуска | внутренний: ±4,5 делений от центра экрана |
| Граница подавления высоких частот | 1,23 МГц |
| Граница подавления низких частот | 680 кГц |
| Чувствительность запуска | ≤ 1 дел |
| Типы запуска | запуск по фронту, длительности импульса, скорости нарастания, видео, шаблону, длительности события, истечению времени, ранту, окну, задержке, установке / удержанию и N фронту, RS-232, UART, I²C, SPI, CAN, FlexRay, LIN |
| Запуск по фронту | |
| Тип фронта |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15), сеть |
| Запуск по длительности импульса | |
| Условие запуска |
положительная полярность импульса: >, <, = отрицательная полярность импульса: >, <, = |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по скорости нарастания | |
| Условие запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по видеосигналу | |
| Система | NTSC, PAL и SECAM |
| Стандарт | 480P, 576P HDTV |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по длительности события | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по истечении времени (TimeOut) | |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск по ранту | |
| Условие | прохождение через заданный уровень |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по окну | |
| Тип фронта | нарастающий, спадающий |
| Позиция запуска | вход, выход, время |
| Источник запуска | аналоговые каналы (CH1 ~ CH4) |
| Запуск по задержке | |
| Фронт | нарастающий, спадающий |
| Условие задержки | >, <, внутри интервала<>, вне интервала >< |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск Установка / Удержание | |
| Фронт | нарастающий, спадающий |
| Запуск по N фронту | |
| Тип фронта | нарастающий, спадающий |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Запуск Установка / Удержание (Setup/Hold) | |
| Установка | H, L |
| Условие | < |
| Источник запуска | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Цифровой вольтметр | |
| Источник | аналоговые каналы (CH1 ~ CH4) |
| Функция измерения | DC, AC+DC RMS, AC RMS |
| Разрешение | ACV / DCV: 3 бита |
| Режим измерения | диаграмма, превышение свыше 3 сек |
| Частотомер | |
| Источник | аналоговые каналы (CH1 ~ CH4), цифровые каналы (D0 ~ D15) |
| Разрешение | 3 - 6 бит, пользовательская |
| Макс. частота | макс. частота аналогового канала |
| Функция измерения | частота. период, счет импульсов |
| Источник | 48-бит счетчика |
| Фронт | подсчет количества нарастающих фронтов |
| Временная база | внутренний источник опорной частоты |
| Генератор сигналов произвольной формы | |
| Количество каналов | 1 |
| Режим вывода | обычный (одноканальный выходной сигнал) |
| Частота дискретизации | 156 Мвыб/сек |
| Вертикальное разрешение | 14 бит |
| Максимальная частота | 25 МГц |
| Формы сигнала | синусоидальная, прямоугольная, линейная, постоянный ток, шум, произвольная |
| Синусоидальная форма | |
| Диапазон частот | 2 - 25 МГц |
| Плоскость | ±0,5 дБ (относительно 1 КГц) |
| Гармоническое искажение | -40 дБ |
| Негармоническое искажение | -40 дБ |
| Полное гармоническое искажение | <1% |
| Соотношение сигнал / шум | 40 дБ |
| Форма прямоугольник | |
| Диапазон частот | 2 - 15 МГц |
| Время нарастания / спада | < 15 нс |
| Превышение | <5% |
| Скважность | 1 - 99%, регулируется |
| Джиттер | 500 пс |
| Шум | |
| Аналоговая полоса пропускания | 25 МГц |
| Произвольная форма | |
| Диапазон частот | 2 - 10 МГц |
| Длина волны сигнала | 2 pts - 16 kpts |
| Загрузка сохраненных сигналов | есть |
| Частота | |
| Точность | 100 ppm |
| Разрешение | 0,1 Гц или 4 бита |
| Амплитуда | |
| Выходной диапазон (частота ≤ 10 МГц) | 2 мВ - 10 В |
| Выходной диапазон (частота > 10 МГц) | 2 мВ - 5 В |
| Разрешение | 10 мкВ или 3 бита |
| Точность | ±(2% + 1 мВ), частота = 1 кГц |
| Постоянный ток | |
| Диапазон | -5 В - 5 В |
| Разрешение | 100 мкВ или 3 бита |
| Точность | ±(2% + 5 мВ +0,5% от амплитуды) |
| Модуляция | |
| AM |
моделирующая форма сигнала: синусоидальная, квадратная, треугольная, восходящая, нисходящая, шумовая форма несущего сигнала: синусоидальная, квадратная, линейная источник модуляции: внутренний глубина модуляции: 0 - 120% частота модуляции: 2 мГц - 1 МГц |
| FM |
моделирующая форма сигнала: синусоидальная, квадратная, треугольная, восходящая, нисходящая, шумовая форма несущего сигнала: синусоидальная, квадратная, линейная отклонение частоты: 2 МГц для установки несущей частоты (ограничено настройкой несущей частоты, сумма отклонения частоты и несущей частоты не должна превышать верхний предел несущей частоты) частота модуляции: 2 мГц - 1 МГц |
| PM |
моделирующая форма сигнала: синусоидальная, квадратная, треугольная, восходящая, нисходящая, шумовая форма несущего сигнала: синусоидальная, квадратная, линейная источник модуляции: внутренний отклонение модуляции: 0 - 360° (по умолчанию 90°) частота модуляции: 2 мГц - 1 МГц |
| Процессор | |
| Модель | Cortex-A72 |
| Частота | 1,8 гГц |
| Количество ядер | 6 |
| Оперативная память | 4 Гб |
| Операционная система | Android |
| Внутренняя память | 8 Гб |
| Общие характеристики | |
| Дисплей | диагональ 7 дюймов, емкостной сенсорный мультитач, 1024 × 600 точек, 16 x 9, яркость 256 уровней (ЖК HDMI) |

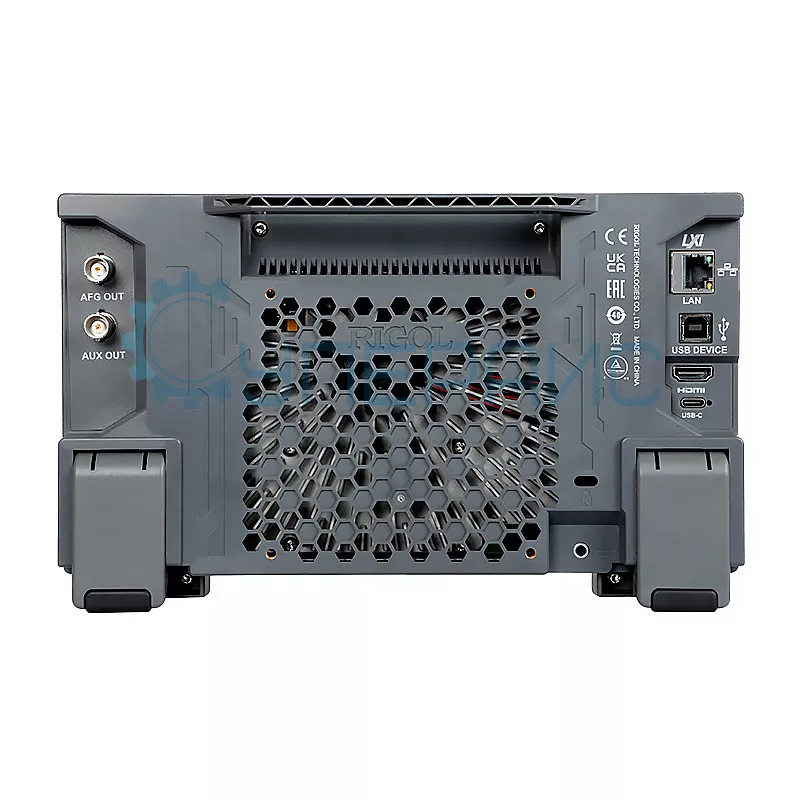

| Порты ввода / вывода |
USB 2.0 Hi-speed Host 1 на передней панели USB 2.0 Hi-speed Device 1 на задней панели LAN 1 на передней панели (10 / 100 Base-T, поддержка LXI-C) WEB интерфейс поддержка VNC Web HDMI видеовыход 1 на задней панели (HDMI 1.4b, A plug) AFG OUT 1 на задней панели, BNC коннектор Aux Output комбинированный выход: разъем: BNC на задней панели: Vo (H)≥2.5 В (открытый контур) ≥1.0 В (50 Ω - GND) Vo (L)≤0.7 В (на нагрузке) ≤4 мА; ≤0.25 В (50 Ω - GND) выход синхронизации (Trig Out): импульсный сигнал синхронизации выход "Годен / Не годен" (Pass / Fail): импульсный сигнал по событию (задание полярности, длительность 100 нс...10 мс |
| Выход компенсации пробника |
частота меандр 1 кГц амплитуда 3 Вп-п |
| Энергонезависимая память |
формат сохранения: настройки setup (*.stp) изображения image (*.png, *.bmp, *.tif, *.jpg) осциллограммы и данные CSV waveform data (*.csv), binary waveform data (*.bin, *.wfm), list data (*.csv), reference waveform data (*.ref, *.csv, *.bin), arbitrary waveform data (*.arb) |

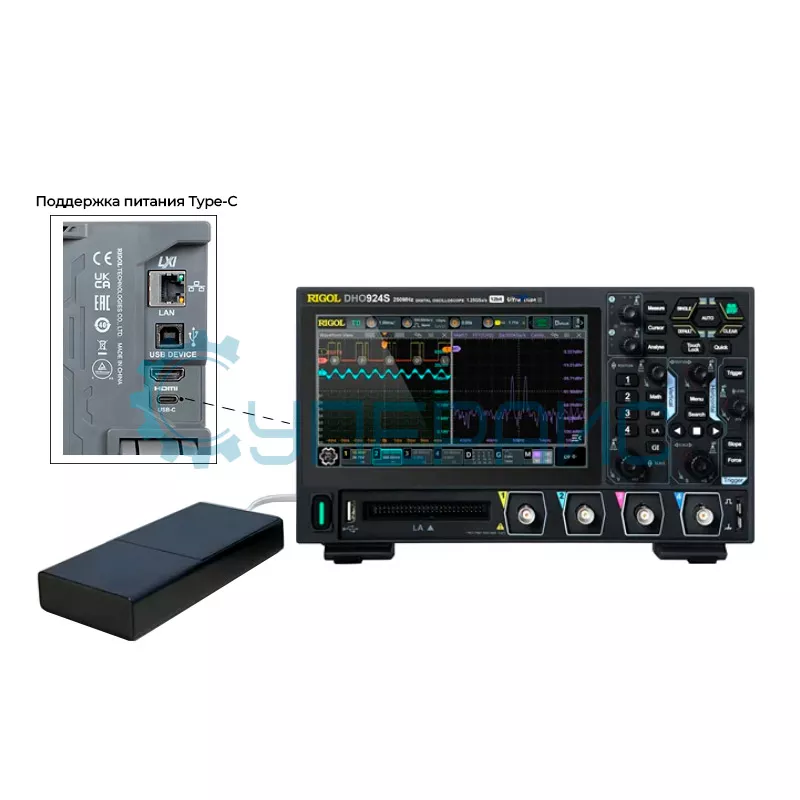

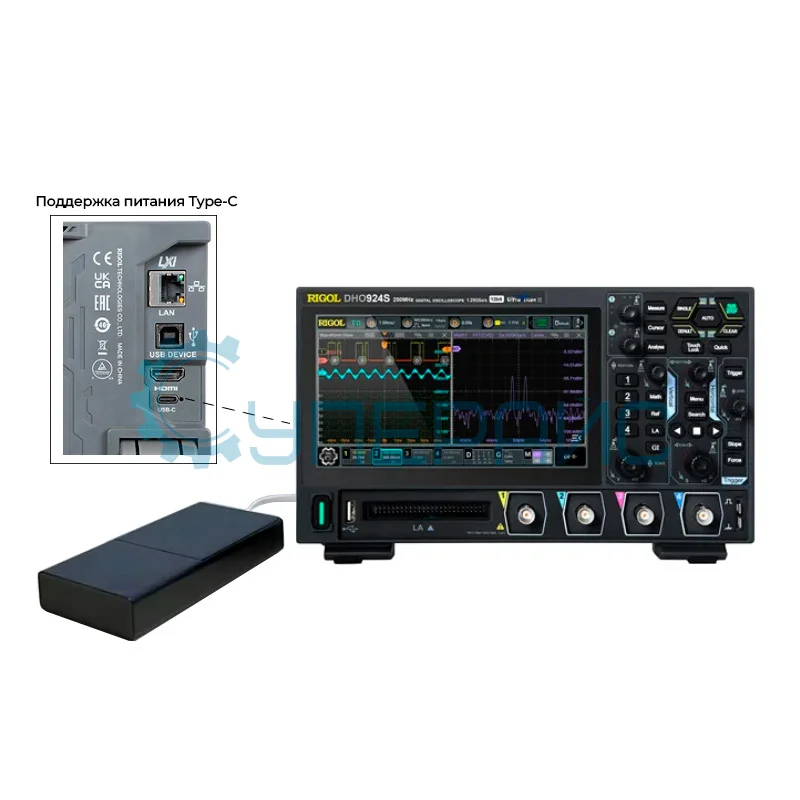

| Питание | USB Type-C, DC 12 V, 4 A |
| Потребляемая мощность | < 48 Вт |
| Температура хранения | -30℃ - 60℃, влажность ≤90% |
| Рабочая температура | 0℃ - 50℃, влажность ≤75% |
| Габариты | 265,35 х 161,75 х 77,38 мм |
| Вес нетто | 1,78 кг |
| Вес брутто | 2,78 кг |
| Комплектация | цифровой осциллограф Rigol DHO924S – 1 шт |
|
сетевой шнур питания – 1 шт кабель USB – 1 шт руководство по эксплуатации – 1 шт пассивные пробники – 4 шт |
|
| Совместимость |
Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пробник токовый RIGOL RP1001C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D |

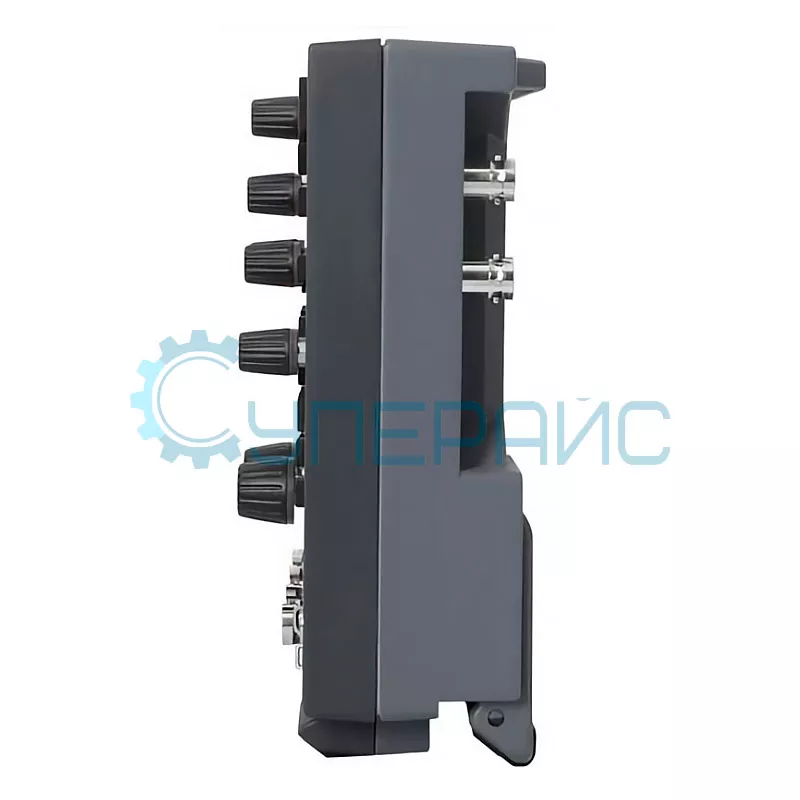

Цифровой осциллограф RIGOL DHO924S
Углублённый анализ электрических сигналов становится проще с RIGOL DHO924S. Этот цифровой осциллограф с 4 аналоговыми каналами и 16 цифровыми отличается широким функционалом, что делает его идеальным инструментом для профессиональных задач и обучения.
Функциональный измерительный прибор
Нужен надёжный и точный осциллограф для вашей лаборатории или проекта? Уверенно приступайте к анализу сигналов с этой универсальной моделью от RIGOL.
Преимущества прибора:
- Мощность и гибкость. Снабжённый 4 аналоговыми и 16 цифровыми каналами, он предоставляет широкие возможности анализа, позволяя получать всю необходимую информацию.
- Глубина канала до 50 Мб. Это гарантирует подробный анализ даже самых сложных сигналов, сохраняя важные данные для дальнейшего изучения.
- Сенсорный мультитач. Интуитивно понятный интерфейс с сенсорным 7-дюймовым экраном гарантирует удобное управление и комфорт при работе.
- Интерфейсы ввода-вывода USB, LAN и AFG и другие. С набором интерфейсов легко подключить прибор к другим устройствам и сетям для обмена данными и совместной работы.
Настольный осциллограф RIGOL DHO924S — это инструмент с высокой функциональностью, который подходит для профессионалов в электротехнике и радиотехнике Широкие возможности анализа, сенсорный мультитач экран и разнообразие интерфейсов делают его выбором для инженеров и электронщиков.
Обзорная таблица осциллографов Rigol серии DHO900
| Характеристики | DHO914 | DHO914S | DHO924 | DHO924S |
| Полоса пропускания, МГц | 125 | 250 | ||
| Количество аналоговых каналов | 4 | |||
| Количество цифровых каналов | 16 (опционально) | |||
| AFG | нет | да | нет | да |
| Частота дискретизации на канал, МВыб/с | 1250 | |||
| Макс. скорость захвата осциллограмм | 1000000 осц./сек | |||
| Время нарастания, нс | ≤ 2,8 | ≤1,4 | ||
| Глубина памяти на канал | 50 Мб | |||
| Разрешение по вертикали (разрядность АЦП) | 12 бит | |||
| Генератор сигналов | нет | |||
| Логический анализатор | нет | |||
| Мультиметр | нет | |||
| Анализатор спектра сигнала с помощью БПФ | да | |||
| Частотомер | да | |||
| Самописец | да | |||
| Анализатор протоколов | да | |||
| Разрешение дисплея, пиксель | 1024 x 600 | |||
| Интерфейс передачи данных | USB/ LAN/ GPIB/ HDMI/ AUX (TrigOut/PassFail) | |||
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
В Госреестре РФ
Лидер продаж
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, белый шум, гармоники, 150 типов специальной формы
Диапазон частот: от 1 мкГц 160 МГц
Частота дискретизации: 500 Мвыб/сек
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Внутренняя память данных
Диапазон частот: 9 кГц - 1,5 ГГц
Общая амплитудная погрешность: <1.5 дБ
Средний уровень шума: < -90 дБм
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Активное воздушное охлаждение
Выходное напряжение: 0 - 400 В (регулируемое)
Выходной ток: 0 - 10 А (регулируемый)
Тип: импульсный
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Максимальная частота дискретизации: 1 ГГц
Количество каналов: 32
Пропускная способность: 50 МГц
Потоковый режим до 16 Гб
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество аналоговых каналов: 4
Вертикальное разрешение: 8 бит
Полоса пропускания: 250 МГц
Частота дискретизации: 3 ГВыб/с
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
