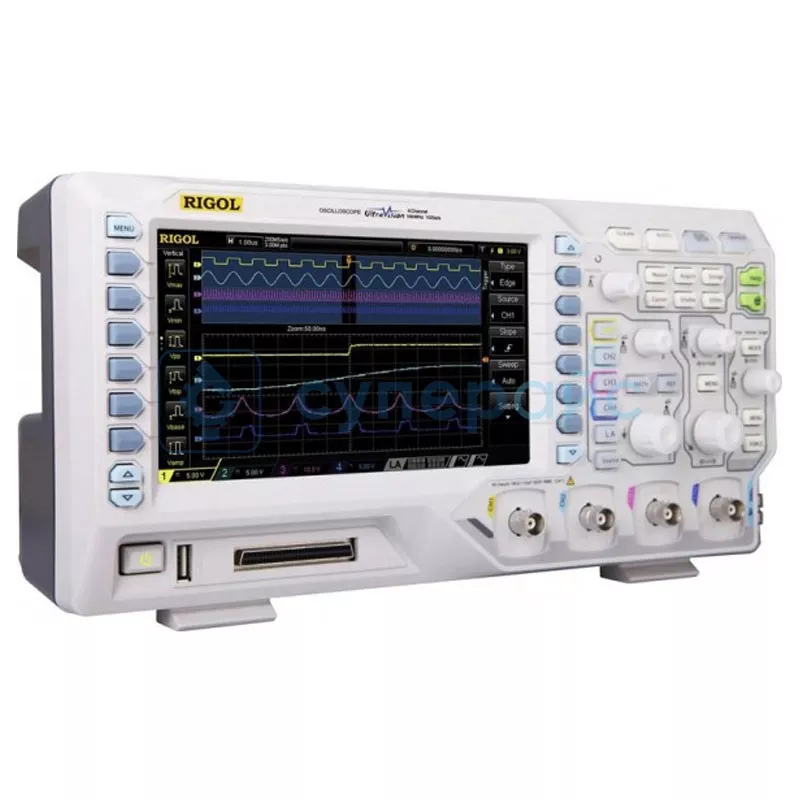

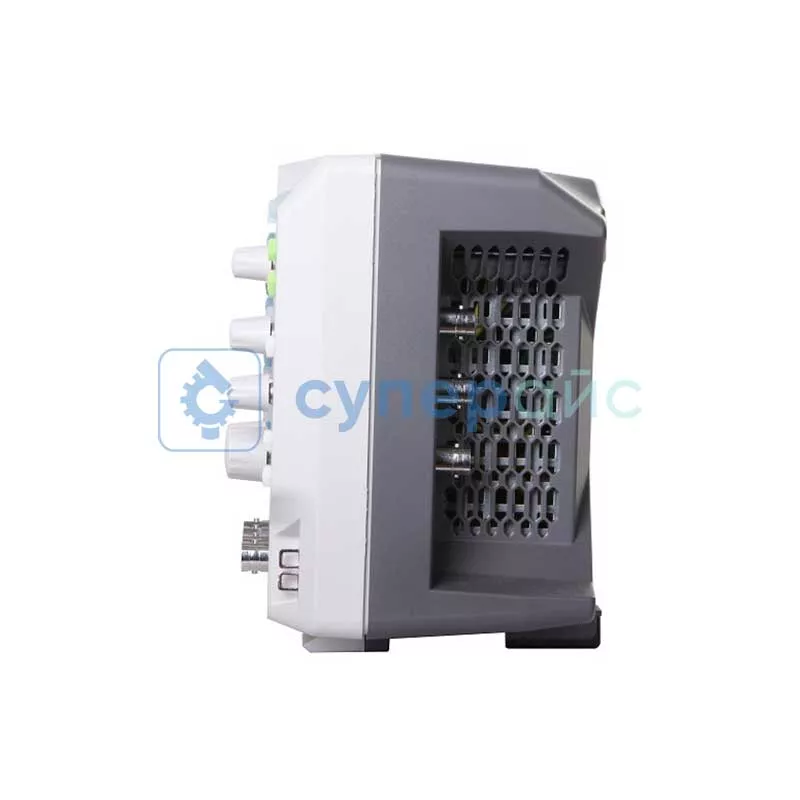

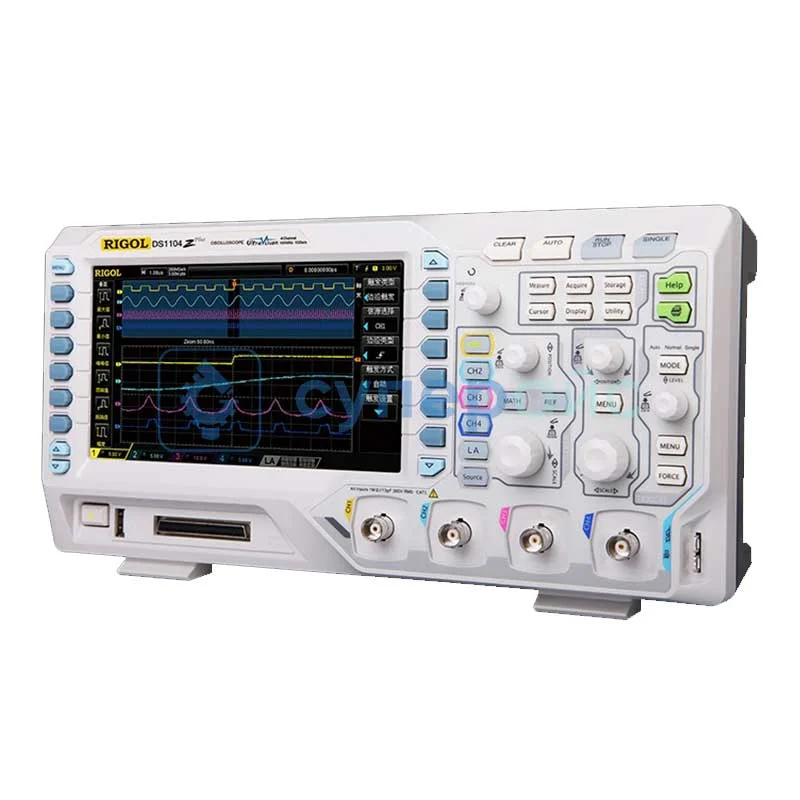

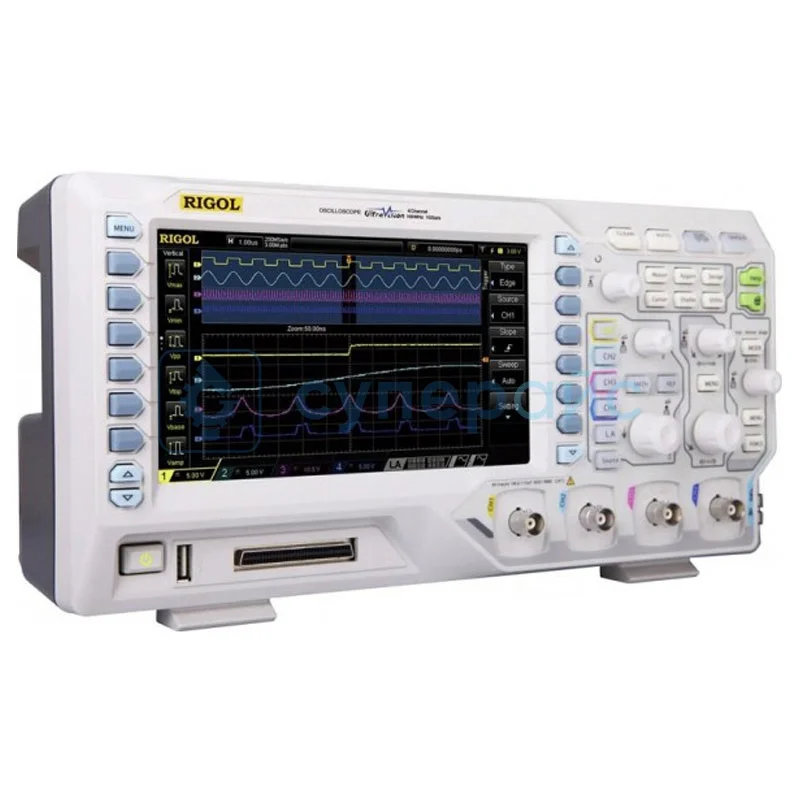

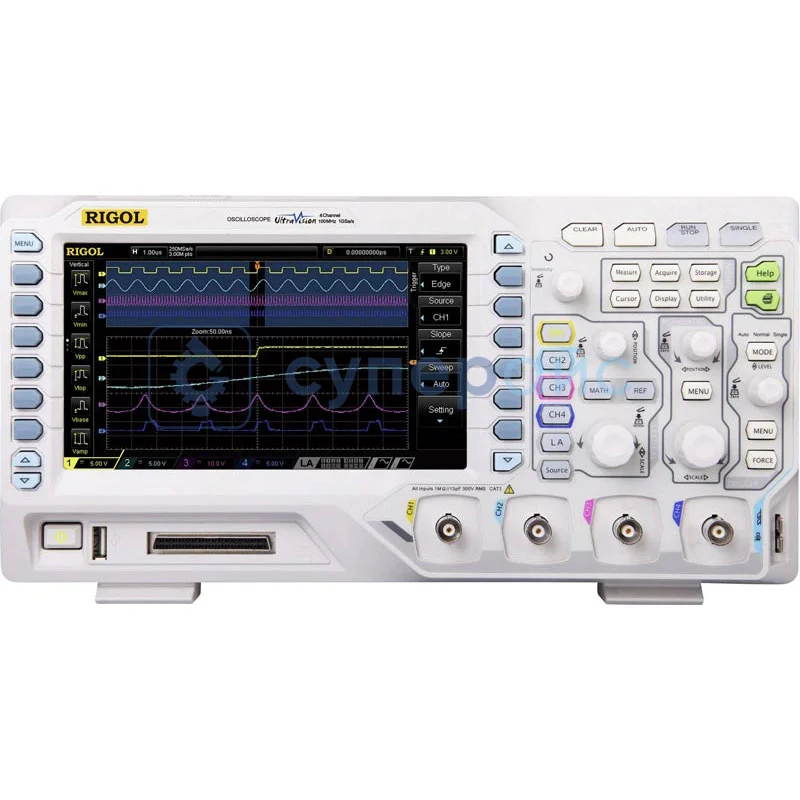

Цифровой четырёхканальный осциллограф RIGOL DS1104Z-S Plus
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
98 250 ₽
98 250 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 4 шт.
Поверка средств измерений - 4000₽
?
Поверка средств измерений - 4000₽
Артикул (код товара)
22394
Модель (серия)
DS1104Z-S Plus
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DS1104Z-S Plus
Артикул (код товара)
22394
Модель (серия)
DS1104Z-S Plus
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
UART
I²C
SPI
Parallel
SPI (опция)
I²C (опция)
UART (опция)
UART
I²C
SPI
Parallel
SPI (опция)
I²C (опция)
UART (опция)
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Вес (кг)
3,8
Сложность
2
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Показать больше
Показать меньше
Описание RIGOL DS1104Z-S Plus
Технические характеристики RIGOL DS1104Z-S Plus
| Полоса пропускания | 100 МГц |
| Максимальная частота дискретизации | 1 Гвыб/с (одноканальный), 500 Мвыб/с (двухканальный), 250 Мвыб/с (три/четырехканальный) |
| Количество каналов | 4 аналоговых |
| Макс. глубина памяти | 24 Мбит (одноканальный), 12 Мбит (двухканальный), 6 Мбит (3/4-канальный) |
| Макс. скорость захвата осциллограмм | 30000 осц./сек |
| Аппаратные функции записи и воспроизведения сигналов в реальном времени | до 60 000 кадров |
| Встроенный 2-канальный источник 25 МГц | есть |
| Образец | |
| Режим | образец в реальном времени |
| Образец в реальном времени | 1 Гвыб/с (одноканальный), 500 Мвыб/с (двухканальный), 250 Мвыб/с (три/четырехканальный) |
| Пиковое обнаружение | 4 нс |
| Усреднение | после того, как все каналы завершают N выборок одновременно, N может быть 2, 4, 8, 16, 32, 64, 128, 256, 512 или 1024 |
| Разрешение | 12 бит (макс.) |
| Вертикальное разрешение | 8 бит |
| Глубина памяти | 24 Мбит (одноканальный), 12 Мбит (двухканальный), 6 Мбит (3/4-канальный) |
| Вход | |
| Количество каналов | 4 |
| Входная связь | постоянный ток, переменный ток или земля |
| Входное сопротивление | (1 МОм ± 1 %) / (15 пФ ± 3 пФ) |
| Затухание зонда | от 0,01X до 1000X, с шагом 1 - 2 - 5 |
| Максимальное входное напряжение | CAT I 300 В (среднеквадратичное значение), CAT II 100 В (среднеквадратичное значение), переходное перенапряжение 1000 В (пик) |
| Горизонтальная система | |
| Масштаб временной развертки | от 5 нс/дел до 50 с/дел |
| Максимальная длина записи | 24 миллиона точек |
| Точность временной шкалы | ≤ ± 25 частей на миллион |
| Временное смещение | ≤ ± 5 частей на миллион / год |
| Режимы временной развертки | YT, XY, Roll |
| Количество X-Y | 1 |
| Захват формы сигнала | 30 000 осциллограмм / с (отображение точек) |
| Смещение нуля | ± 0,5 дел х минимальная шкала временной развертки |
| Вертикальная система | |
| Полоса пропускания (-3 дБ) | от постоянного тока до 100 МГц |
| Пропускная способность | от постоянного тока до 100 МГц |
| Вертикальное разрешение | 8 бит |
| Вертикальный масштаб | от 1 мВ/дел до 10 В/дел |
| Диапазон смещения |
от 1 мВ / дел до 499 мВ / дел: ± 2 В; от 500 мВ / дел до 10 В / дел: ± 100 В |
| Ограничение пропускной способности | 20 МГц |
| Ответная низкая частота | ≤5 Гц (на BNC) |
| Расчетное повышение | 3,5 нс |
| Точность усиления постоянного тока |
< 10 мВ: ± 4 % полной шкалы; ≥ 10 мВ: ± 3 % полной шкалы |
| Точность смещения постоянного тока | ± 0,1 дел. ± 2 мВ ± 1 % значения смещения |
| Изоляция между каналами | от постоянного тока до максимальной полосы пропускания: > 40 дБ |
| Триггер | |
| Диапазон уровней триггера | внутренний: ± 5 дел от центра экрана |
| Режим триггера | авто, нормальный, одиночный |
| Диапазон удержания | от 16 нс до 10 с |
| Высокая / низкая частота | 75 кГц |
| Чувствительность триггера |
1,0 дел (ниже 5 мВ или включено подавление шума); 0,3 дел (выше 5 мВ и подавление шума отключено) |
| Краевой триггер | |
| Тип края | рост, падение, рост / падение |
| Импульсный триггер | |
| Состояние пульса |
положительная ширина импульса (больше, меньше, в пределах указанного интервала); отрицательная ширина импульса (больше, меньше, в пределах указанного интервала) |
| Ширина импульса | от 8 нс до 10 с |
| Короткий триггер | |
| Ширина импульса | нет, >, <> |
| Полярность | позитивный, негативный |
| Диапазон ширины импульса | от 8 нс до 10 с |
| Оконный триггер | |
| Тип окна | рост, падение, рост / падение |
| Положение триггера | вход, выход, время |
| Время окна | от 8 нс до 10 с |
| Триггер N-го края | |
| Тип края | подъем, падение |
| Время простоя | от 16 нс до 10 с |
| Номер края | от 1 до 65535 |
| Наклонный триггер | |
| Состояние уклона |
положительный наклон (больше, меньше, в пределах указанного интервала); отрицательный наклон (больше, меньше, в пределах указанного интервала) |
| Настройки времени | от 8 нс до 10 с |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL / SECAM, 480P, 576P |
| Триггер по шаблону | |
| Настройка шаблона | H, L, X, подъем, падение |
| Задержка триггера | |
| Тип края | подъем, падение |
| Тип задержки | > , <>, >< |
| Время задержки | от 8 нс до 10 с |
| Триггер тайм-аута | |
| Тип края | рост, падение, рост / падение |
| Время ожидания | от 16 нс до 10 с |
| Триггер продолжительности | |
| Шаблон | H, L, X |
| Условие триггера | > , <> |
| Продолжительность | от 8 нс до 10 с |
| Настройка / удержание триггера | |
| Тип края | подъем, падение |
| Шаблон данных | H, L |
| Время установки | от 8 нс до 1 с |
| Время удержания | от 8 нс до 1 с |
| Триггер RS232 / UART | |
| Полярность | нормальный, инвертированный |
| Условия триггера | пуск, ошибка, ошибка проверки, данные |
| Скорость передачи данных | 2400 бит/с, 4800 бит/с, 9600 бит/с, 19200 бит/с, 38400 бит/с, 57600 бит/с, 115200 бит/с, 230400 бит/с, 460800 бит/с, 921600 бит/с, 1 Мбит/с и пользовательская |
| Биты данных | 5 бит, 6 бит, 7 бит, 8 бит |
| I2C триггер | |
| Условие триггера | пуск, перезапуск, стоп, пропущенное подтверждение, адрес, данные, A&D |
| Биты адреса | 7 бит, 8 бит, 10 бит |
| Диапазон адресов | от 0 до 127, от 0 до 255, от 0 до 1023 |
| Длина в байтах | от 1 до 5 |
| SPI-триггер | |
| Условия триггера | timeout, CS |
| Значение тайм-аута | от 16 нс до 10 с |
| Биты данных | от 4 бит до 32 бит |
| Настройка линии передачи данных | H, L, X |
| Мера | |
| Ручной режим |
отклонение напряжения между курсорами (△V); отклонение времени между курсорами (△T); обратная величина △Т (Гц) (1/△Т) |
| Режим трека | значения напряжения и времени точки сигнала |
| Автоматический режим | разрешение отображения курсоров во время автоматического измерения |
| Автоматическое измерение | период, частота, время нарастания, время спада, ширина положительного импульса, ширина отрицательного импульса, положительный рабочий цикл, отрицательный рабочий цикл, tVmax, tVmin, положительная скорость, отрицательная скорость, задержка 1→2, задержка 1→2, фаза 1→2 , Фаза 1→2, максимум, минимум, пиковое значение, верхнее значение, нижнее значение, амплитуда, верхнее значение, среднее значение, нижнее значение, среднее значение, среднеквадратичное значение, перерегулирование, предварительное значение, площадь, область периода, среднеквадратичное значение периода, дисперсия |
| Количество измерений | отображение 5 измерений одновременно |
| Диапазон измерений | экран или курсор |
| Статистика измерений | среднее, максимальное, минимальное, стандартное отклонение, количество измерений |
| Математическая операция | |
| Форма сигнала | A+B, AB, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, Filter |
| Окно БПФ | прямоугольник, хэннинг, блэкман, хэмминг, плоская вершина, треугольник |
| Режим БПФ | след, память |
| БПФ отображение | половина, полное |
| Вертикальная шкала БПФ | дБ / дБм, Вrms |
| Фильтр | фильтр нижних частот, фильтр верхних частот, полосовой фильтр, полосовой фильтр |
| Количество шин для декодирования | 2 |
| Тип декодирования | Parallel, RS232 / UART, I2C, SPI |
| Источник сигнала | |
| Количество каналов | 2 |
| Частота дискретизации | 200 Мвыб/с |
| Вертикальное разрешение | 14 бит |
| Максимальная частота | 25 МГц |
| Стандартная форма волны | синус, квадрат, импульс, линейное изменение, шум, постоянный ток |
| Произвольная форма сигнала | Sinc, повышение, падение, ЭКГ, Гаусс, Хаверсинус |
| Синус |
диапазон частот: от 0,1 Гц до 25 МГц; плоскостность: ± 0,5 дБ (относительно 1 кГц); гармонические искажения: - 40 дБн; бродячий (негармоничный): - 40 дБн; полное гармоническое искажение: 1%; соотношение сигнал/шум: 40 дБ |
| Квадрат / пульс |
диапазон частот: прямоугольный: от 0,1 Гц до 15 МГц / импульсный: от 0,1 Гц до 1 МГц; время подъема/падения: < 15 нс; перерегулирование: < 5 %; рабочий цикл: квадрат: всегда 50 % / импульс: регулируемый от 10 % до 90 %; разрешение рабочего цикла: 1% или 10 нс (в зависимости от того, что больше); мин. ширина импульса: 20 нс; разрешение ширины импульса: 10 нс или 5 бит (в зависимости от того, что больше); джиттер: 500 пс |
| Рампа |
диапазон частот: от 0,1 Гц до 100 кГц; линейность: 1%; симметрия: от 0 до 100% |
| Шум | пропускная способность: 25 МГц |
| Встроенные сигналы | диапазон частот: от 0,1 Гц до 1 МГц |
| Произвольные сигналы |
диапазон частот: от 0,1 Гц до 1 МГц; длина сигнала: от 2 до 16 тыс. баллов |
| Частота |
точность: 100 ppm (ниже 10 кГц) / 50 ppm (более 10 кГц); разрешение: 0,1 Гц или 4 бита, в зависимости от того, что больше |
| Амплитуда |
выходной диапазон: от 20 мВ до 5 В (размах) / HighZ от 10 мВ до 2,5 В (размах), 50 Ом; разрешение: 100 мкВ или 3 бита, в зависимости от того, что больше; точность: ± (2 % от заданного значения + 1 мВ) (частота = 1 кГц) |
| Смещение постоянного тока |
диапазон: ± 2,5 В, высокое напряжение / ± 1,25 В, 50 Ом; разрешение: 100 мкВ или 3 бита, в зависимости от того, что больше; точность: ±(2 % от установленного значения смещения + 5 мВ + 0,5 % от амплитуды) |
| Модуляция | AM, FM |
| Общие характеристики | |
| Дисплей | 7-дюймовый TFT ЖК-дисплей, разрешение 800 х 480, 16 мп (24-битный) |
| Порты ввода / вывода | USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail) |
| Выходное напряжение | 3 В, пик - пик |
| Частота | 1 кГц |
| Напряжение питания | 100–240 В, 45–440 Гц, |
| Потребляемая мощность | 50 Вт |
| Предохранитель | 2 A, T тип, 250 В |
| Диапазон температур |
в рабочем состоянии: 0 – 50 ℃; в нерабочем состоянии: -40 – 70 ℃ |
| Метод охлаждения | вентилятор |
| Диапазон влажности |
0 – 30 ℃: относительная влажность ≤ 95 %; 30 – 40 ℃: относительная влажность ≤ 75 %; 40 – 50 ℃: относительная влажность ≤ 45 % |
| Габариты | 313,1 х 160,8 х 122,4 мм |
| Вес нетто | 3,2 кг |
| Вес брутто | 3,8 кг |
| Комплектация |
цифровой осциллограф RIGOL DS1104Z-S Plus – 1 шт сетевой шнур питания – 1 шт; кабель USB – 1 шт; пассивный пробник PVP3150 4 шт (по одному на каждый канал) – 1 комплект; руководство по эксплуатации – 1 шт |
| Совместимость |
Сумка для осциллографов RIGOL BAG-DS1000 Плата для осциллографов RIGOL DK-DS6000 Пробник пассивный RIGOL PVP2150 Пассивный пробник RIGOL PVP3150 Пробник токовый RIGOL RP1002C Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Логический пробник RIGOL RPL1116 Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1001C Пробник токовый RIGOL RP1003C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Высоковольтный пробник RIGOL RP1018H Пробник дифференциальный RIGOL RP1100D |
Обзорная таблица осциллографов RIGOL
| Характеристики | DS1054Z | DS1074Z Plus | DS1202Z-E | DS1104Z-S Plus | DS1104Z Plus | DS1074Z-S Plus | DS1102Z-E |
| Полоса пропускания | 50 МГц | 70 МГц | 200 МГц | 100 МГц | 100 МГц | 70 МГц | 100 МГц |
| Количество каналов (аналоговых) | 4 | 4 | 2 | 4 | 4 | 4 | 2 |
| Частота дискретизации в реальном времени | 1 Гвыб/с (одноканальный) | ||||||
| Макс. глубина памяти | 12 Мб | 24 Мбит | 24 Мпц | 24 Мбит | 24 Мб | 24 Мбит | 24 Мб |
| Скорость захвата осциллограмм | ≥ 30000 осц./сек | ||||||
| Аппаратная запись в реальном времени | до 60 000 кадров | ||||||
| Декодирование | Parallel, RS232/UART, I2C, SPI | ||||||
| Вертикальное разрешение | 8 бит | ||||||
| Высокое разрешение (макс.) | 12 бит | ||||||
| Пиковое обнаружение | 4 нс | ||||||
Осциллограф RIGOL DS1104Z-S Plus
Цифровой осциллограф RIGOL DS1104Z-S Plus представляет собой многофункциональное устройство для измерения и анализа электрических сигналов. Прибор обладает рядом технических характеристик, которые обуславливают его эффективность в различных областях. Ниже рассмотрим основные особенности модели на каждом этапе работы с ней.
- Подготовка к работе
DS1104Z-S Plus - настольный прибор. Для начала работы его размещают на ровной поверхности с достаточным пространством для вентиляции. Перед включением проверяют целостность корпуса и разъемов.
- Подключение осциллографа

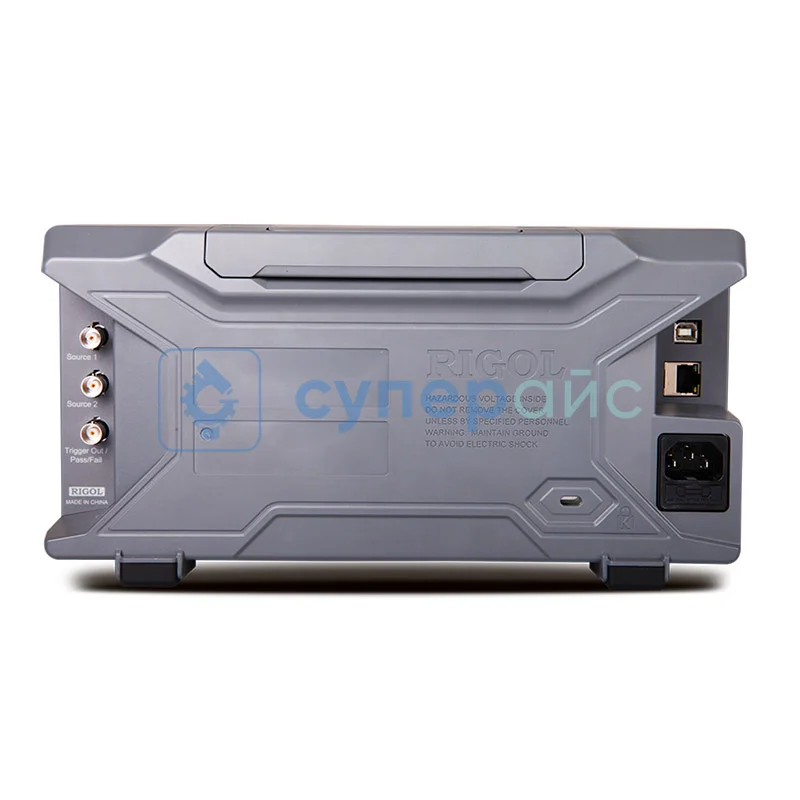

Подсоединяют кабель питания к соответствующему разъему на задней панели. Прибор располагает несколькими интерфейсами: USB Host, USB Device, LAN, Aux Output (TrigOut/PassFail). Это помогает подключать разноплановые устройства и осуществлять удаленное управление.
- Настройка параметров
DS1104Z-S Plus оборудован четырьмя аналоговыми каналами. Количество каналов дает возможность одновременно анализировать несколько сигналов. Полосу пропускания в 100 МГц применяют для измерения высокочастотных образцов.
Пользователь может настраивать:
- временную развертку;
- амплитуду сигнала;
- режим запуска;
- параметры курсорных измерений.
- Проведение измерений
Частота дискретизации до 1 Гвыб/с помогает получать детальное представление о быстро изменяющихся сигналах. Такой осциллограф 100 МГц можно применять при анализе импульсных и цифровых сигналов.
Максимальная глубина памяти 24 Мбит (одноканальный режим) используется для записи длинных последовательностей сигналов.
Скорость захвата 30000 осциллограмм в секунду дает обнаруживать редкие и случайные события в сигнале. Функция нужна для поиска аномалий и сбоев в электронных схемах.
- Дополнительные функции
Встроенный 2-канальный генератор сигналов расширяет функциональность прибора. Можно проводить тесты без подключения дополнительного оборудования.
Отзывы RIGOL DS1104Z-S Plus
Guest
18.04.2025 14:44:45
Купил недавно. Попользовался пару раз. Пока что всё хорошо. Не глючит, не греется. Доставка прошла гладко, консультанты красавчики
SUPEREYES.RU
21.04.2025 06:33:10
Guest
Купил недавно. Попользовался пару раз. Пока что всё хорошо. Не глючит, не греется. Доставка прошла гладко, консультанты красавчики
Купил недавно. Попользовался пару раз. Пока что всё хорошо. Не глючит, не греется. Доставка прошла гладко, консультанты красавчики
Здравствуйте!
Спасибо за ваш отзыв! Рады, что покупка вас не разочаровала — и оборудование работает исправно, а доставка прошла без проблем. Особенно приятно слышать про наших консультантов — обязательно передадим им ваши добрые слова!
Надеемся, что и в дальнейшем устройство будет радовать вас своей работой.
С уважением, Команда магазина Суперайс
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
11930
Модель (серия):
HPS2776
Производитель:
HELPASS
Страна производства:
Гарантия, мес.:
12
Диапазон измерения сопротивления:
0,00001 Ом – 99,9999 МОм
Диапазон измерения индуктивности:
0,00001 мкГн – 99999,9 Гн
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20507
Модель (серия):
PlayLogic P4
Производитель:
ALINX
Страна производства:
Китай
Гарантия, мес.:
12
Полоса пропускания, МГц:
20
Кол-во цифровых каналов:
16
Вход. напряжение (макс), В:
50
Макс. частота дискретизации, МГц:
100
Мин. импульс захвата, нс:
20
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
7524
Модель (серия):
XDS3204E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10945
Модель (серия):
SDS1202
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21079
Модель (серия):
MDS-2152
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Полоса пропускания, МГц:
150
Кол-во цифровых каналов:
4
Частота дискретизации на канал, МВыб/с:
1000
Разреш. по вертикали (разрядность АЦП):
8 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21700
Модель (серия):
XDS2102
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21350
Модель (серия):
DHO812
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1250
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21344
Модель (серия):
DHO914
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
125
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
1250
Время нарастания, нс:
≤2,8
Ранее просмотренные Вами
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22394
Модель (серия):
DS1104Z-S Plus
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Частота дискретизации на канал, МВыб/с:
1000
Время нарастания, нс:
≤3,5
