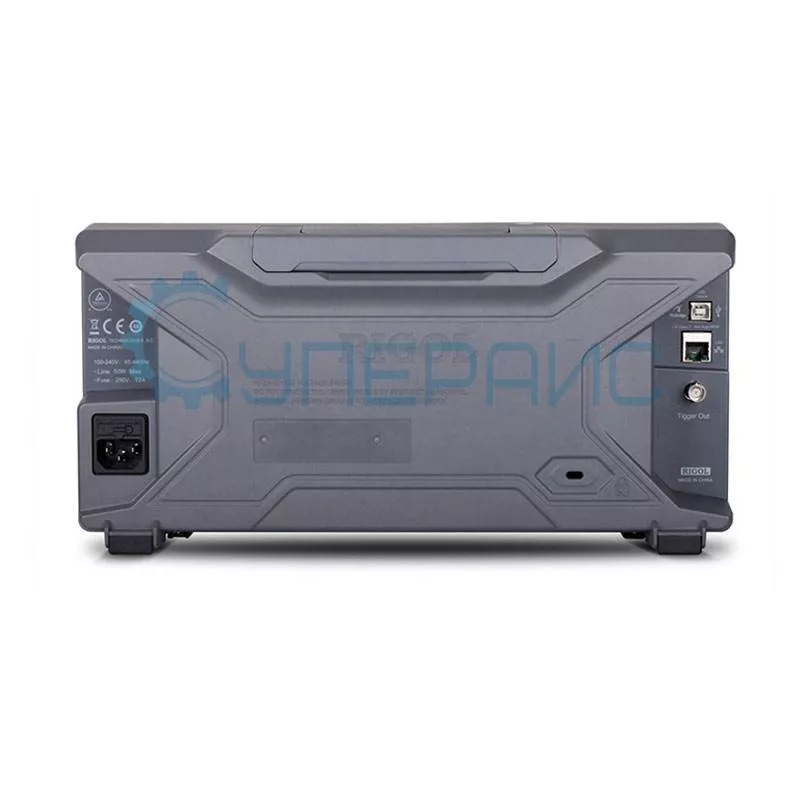

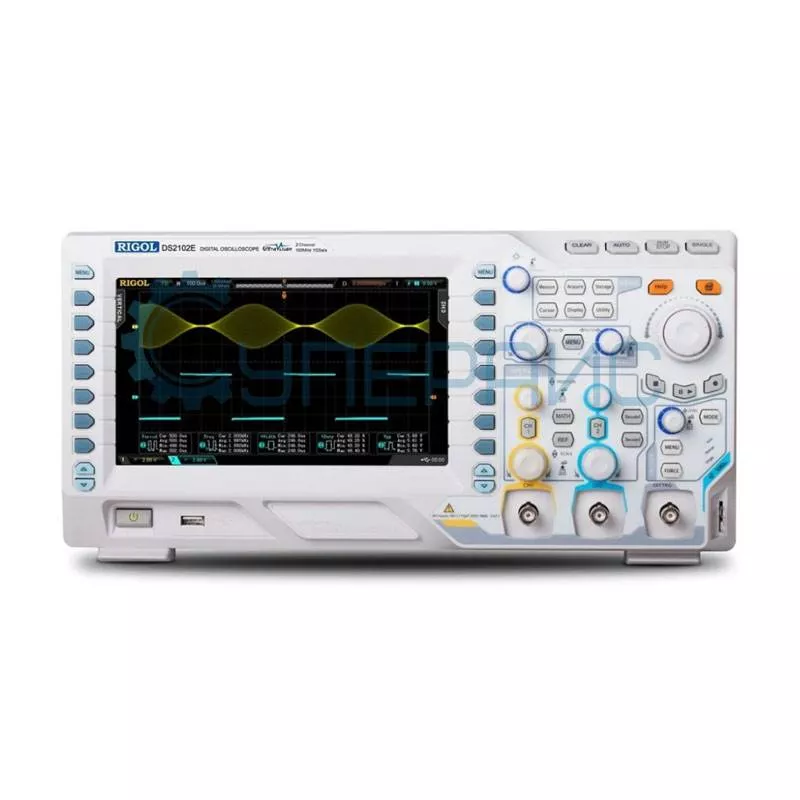

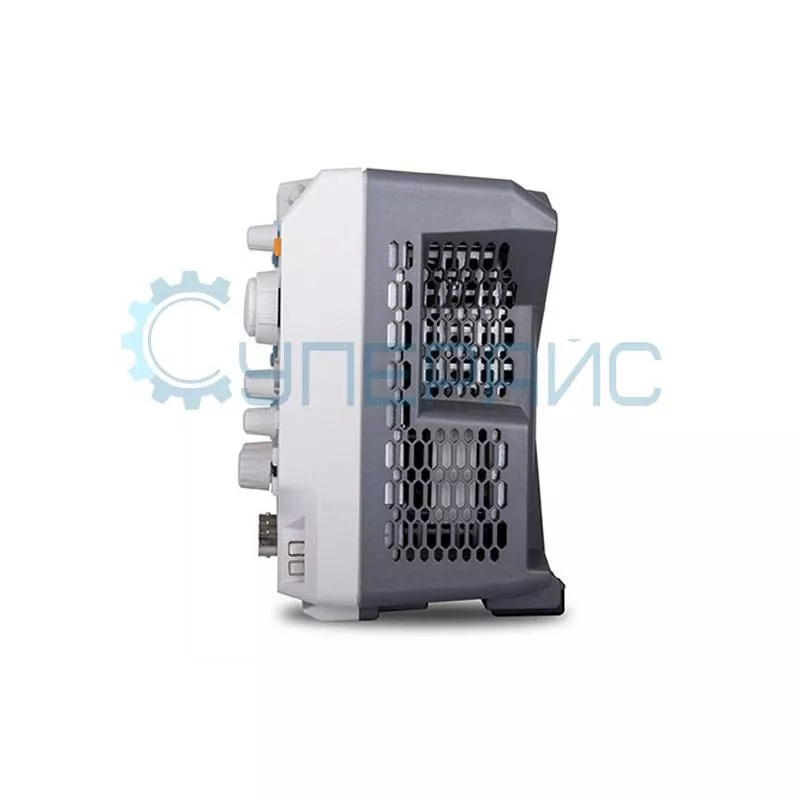

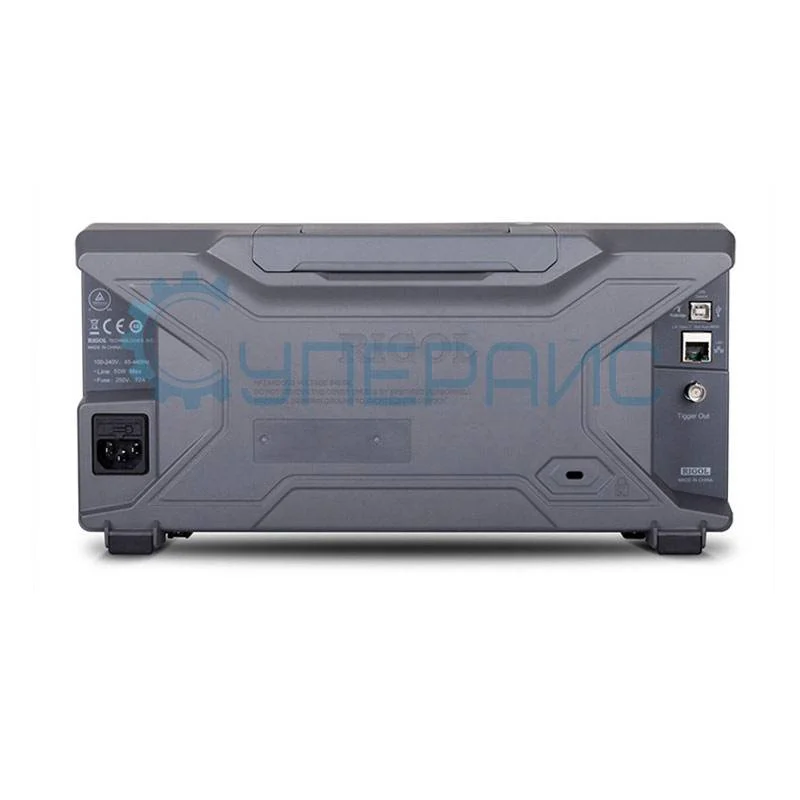

Цифровой осциллограф Rigol DS2102E

Доставка бесплатно
Цифровой осциллограф Rigol DS2102E
Цифровой осциллограф Rigol DS2102E
Цифровой осциллограф Rigol DS2102E
Цифровой осциллограф Rigol DS2102E
Цифровой осциллограф Rigol DS2102E
49 990 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

Характеристики осциллографа
Полоса пропускания 100 МГц
Количество каналов 2 + внешний запуск
Максимальная частота дискретизации в режиме реального времени: 1 Гвыб/с на канал
Режим высокого разрешения 12 бит при ≥ 5 мкс/дел @ 1 Гвыб/с
Режим регистрации обычный
пиковый детектор: 500 пс
усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Вход
Связь по входу открытый, закрытый, земля
Входной импеданс 1 MОм ±2% || 16 пФ ±3 пФ или 50 Ом ±1,5%
Учет ослабления пробников 0,01х-1000х с шагом 1-2-5
Макс. входное напряжение 300 Вскз CAT I, 100 Вскз CAT II
Ограничение полосы пропускания 20 МГц, полный диапазон
Горизонтальная система
Скорость захвата осциллограмм 50000 осц./с
Интерполяция (sin x)/x
Глубина записи 28 М точек
Коэффициент развертки 5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы ± 25 ppm
Максимальная задержка пред-запуск: ≥ 1 ширины экрана
пост-запуск: 1 с....100000 с
Режимы Y-T, X-Y, самописец, задержка
Вертикальная система
Вертикальное разрешение 8 бит
Вертикальное отклонение 500 мкВ/дел ~ 10 В/дел (1 MОм)
500 мкВ/дел ~ 1 В/дел (50 Ом)
Диапазон смещения для импеданса 50 Ом
±2 В (500 мкВ/дел ~ 50 мВ/дел),
±10 В (51 мВ/дел ~ 200 мВ/дел),
±12 В (205 мВ/дел ~ 1 В/дел)

для импеданса 1 МОм
±2 В (500 мкВ/дел ~ 50 мВ/дел),
±10 В (51 мВ/дел ~ 200 мВ/дел),
±50 В (205 мВ/дел ~ 1 В/дел)
±100 В (2,05 В/дел ~ 10 В/дел)
Полоса пропускания для аналогового периодического сигнала 100 МГц
Полоса пропускания для однократного сигнала полный диапазон
Низкочастотный предел ≤ 5 Гц ( на входе BNC)
Время нарастания ≤ 3,5 нс (типичное)
Погрешность коэф. усиления ± 2%
Погрешность смещения ± 0,1 дел ± 2 мВ ±1% смещения
Изоляция между каналами ≥ 40 дБ
Система измерения
Курсорные измерения ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические измерения Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root,
Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time,
Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle,
Negative Duty Cycle, Delay A→B↑, Delay A→B↓, Phase A→B↑, Phase A→B↓
Отображение 5 измерений одновременно
Статистика среднее, максимальное, минимальное, девиация, количество измерений
Частотомер встроенный, 6 разрядов
Математические операции A+B, A-B, A*B, A/ B, FFT, редактир. расширенные функции, логические операции
FFT окна прямоугольник, Hanning, Blackman, Hamming
Логические операции AND, OR, NOT, XOR
Математические функции Intg, Diff, Log, Exp, Sqrt, Sine, Cosine, Tangent
Декодирование Parallel (стандартно), RS-232/UART (опция), I²C (опция), SPI (опция), CAN (опция), LIN (опция)
Система синхронизации
Диапазон уровня запуска внутренний ±5 делений от центра экрана, EXT ±4 В
Режим запуска авто, нормальный, ждущий (однократный)
Фильтрация срез ФВЧ (75 кГц), ФНЧ (75 кГц)
Блокировка уровня запуска 100 нс ~ 10 с
Чувствительность триггера 1 дел (< 10 мВ); 0,3 дел (>10 мВ)
Запуск по фронту нарастающий, спадающий, нарастающий & спадающий
Запуск по длительности импульса
Условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
Диапазон установок 2 нс ~ 4 с
Запуск по скорости нарастания
Условие запуска положительная полярность импульса: >, <, =
отрицательная полярность импульса: >, <, =
Диапазон установок 10 нс ~ 1 с
Запуск по ранту
Условие запуска положительная или отрицательная полярность: >, <, внутри диапазона <>
Диапазон установок 2 нс ~ 4 с
Запуск по окну (опция AT-DS2000A)
Фронт нарастающий, спадающий, нарастающий & спадающий
Позиция запуска вход, выход, время
Ширина окна (время) 16 нс ~ 4 с
Запуск по N фронту (опция AT-DS2000A)
Фронт нарастающий, спадающий
Позиция запуска вход, выход, время
Номер фронта
1 ~ 65535
Запуск по видеосигналу
Система NTSC, PAL и SECAM
Стандарт 480P, 576P; 720P, 1080P, 1080i HDTV (опция AT-DS2000A)
Запуск по шаблону
Установка шаблона H, L, X, нарастающий фронт, спадающий фронт
Запуск по задержке (опция AT-DS2000A)
Фронт нарастающий, спадающий
Условие задержки >, <, внутри интервала<>, вне интервала ><
Длительность задержки 2 нс ~ 4 с
Запуск по истечении времени (TimeOut) (опция AT-DS2000A)
Фронт нарастающий, спадающий, нарастающий & спадающий
Установка времени 16 нс ~ 4 с
Запуск по длительности события (опция AT-DS2000A)
Установка H, L, X
Условие запуска >, <, внутри интервала<>
Длительность 2 нс ~ 4 с
Запуск Установка / Удержание (Setup / Hold)
Фронт нарастающий, спадающий
Установка H, L
Время установки 2 нс ~ 1 с
Время удержания 2 нс ~ 1 с RS-232 / UART запуск
RS-232 / UART запуск
Полярность положительная, отрицательная
Условие запуска Start, Error, Check Error, Data
Скорость 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps, 230400bps, 460800bps, 921600bps, 1Mbps, User
Разрядность 5 bit, 6 bit, 7 bit, 8 bit
I²C запуск
Условие запуска Start, Restart, Stop, Missing Ack, Address, Data, A&D
Разрядность адреса 7 бит, 10 бит
Диапазон 0 ~ 127, 0 ~ 1023
Длина 1 ~ 5 байт
SPI запуск
Условие TimeOut
Значение удержания 100 нс ~ 1 нс
Разрядность 4 бит ~ 32 бит
Установка H, L, X
USB запуск (опция AT-DS2000A)
Скорость сигнала низкая, полная
Условие запуска SOP, EOP, RC, Suspend, ExitSuspend
CAN запуск (опция CAN-DS2000A)
Версия 1.X, 2.X, Both
Условие запуска Sync, Identifier, Data, ID&Data, Wakeup, Sleep, Error
Скорость 10 kbps, 20 kbps, 33.3 kbps, 50 kbps, 62.5 kbps, 83.3 kbps,
100 kbps, 125 kbps, 250 kbps, 500 kbps, 800 kbps, 1 Mbps, User
Точки сэмплирования 5% ~ 95%
Тип фрейма Data, Remote, Error, OverLoad
Тип ошибки Bit Fill, Answer Error, Check Error, Format Error, Random Error
LIN запуск (опция CAN-DS2000A)
Тип сигнала Rx, Tx, CAN_H, CAN_L, Differential
Условие запуска SOF, EOF, Frame Type, Frame Error
Скорость 19200 bps, 10417 bps, 9600 bps, 4800 bps, 2400 bps, 1200 bps, User
ID диапазон 0 ~ 63
Тип сравнения =, ≠, <, >, ≤, ≥
Длина данных 1 ~ 8
Уровень H, L
Тип ошибки Sync, Even-Odd, Checksum
Общие характеристики
Дисплей диагональ 8" (203 мм) , ЖК, TFT матрица, 800 (по горизонтали) × 480 (по вертикали) точек, 160000 цветов
Выход компенсации пробника амплитуда 3 Вп-п
меандр 1 кГц
Интерфейсы USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut / PassFail), PictBridge
Напряжение 100 ~ 240 Вэфф. AC, 50/60 Гц, CAT II
Потребляемая мощность < 50 Вт
Предохранитель 2 A, T тип, 250 В
Габариты 361,6 мм х 179,6 мм х 130,8 мм
Вес 3800 г без упаковки

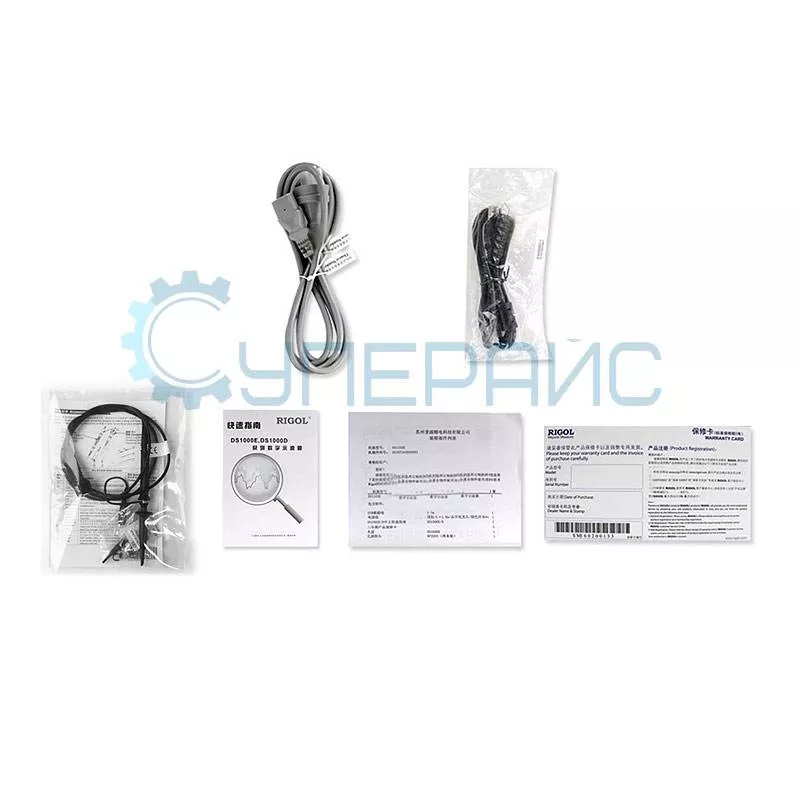

Комплектация цифровой осциллограф Rigol DS2102E – 1 шт
сетевой шнур питания – 1 шт
кабель USB – 1 шт
осциллографические щупы – 1 комплект
руководство по эксплуатации – 1 шт
