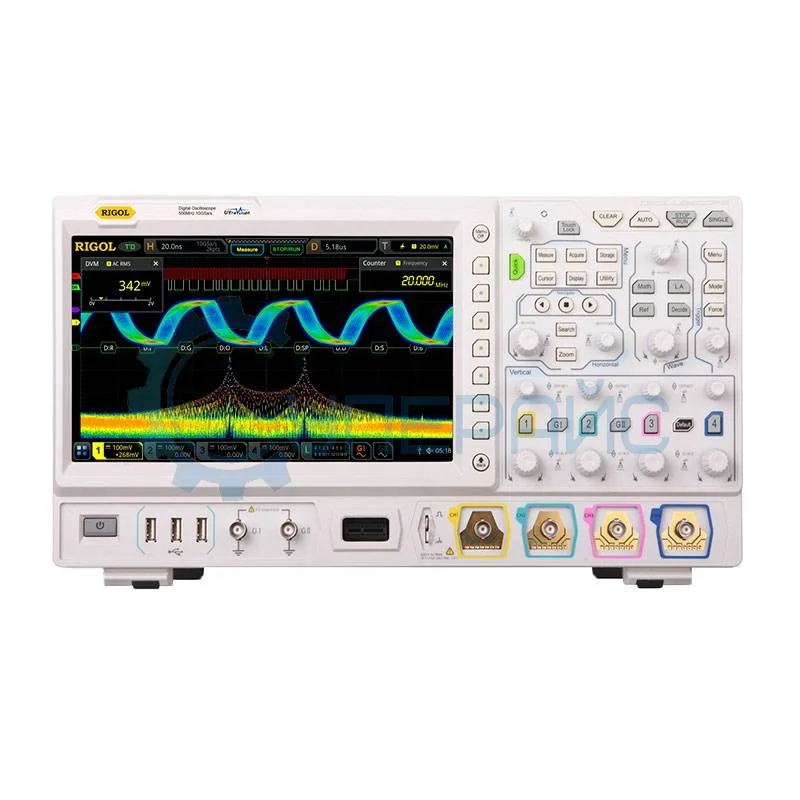

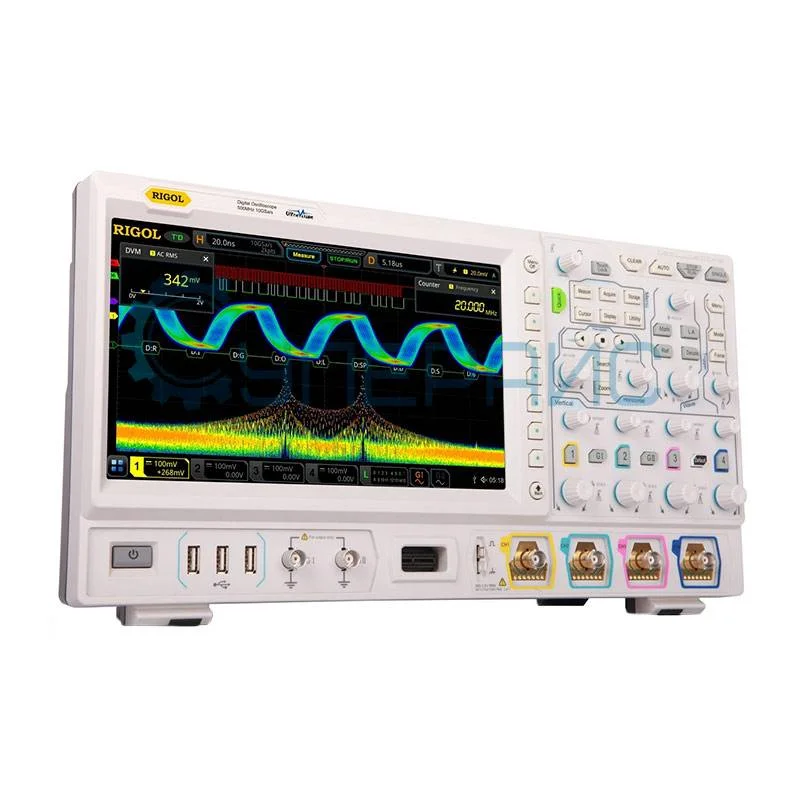

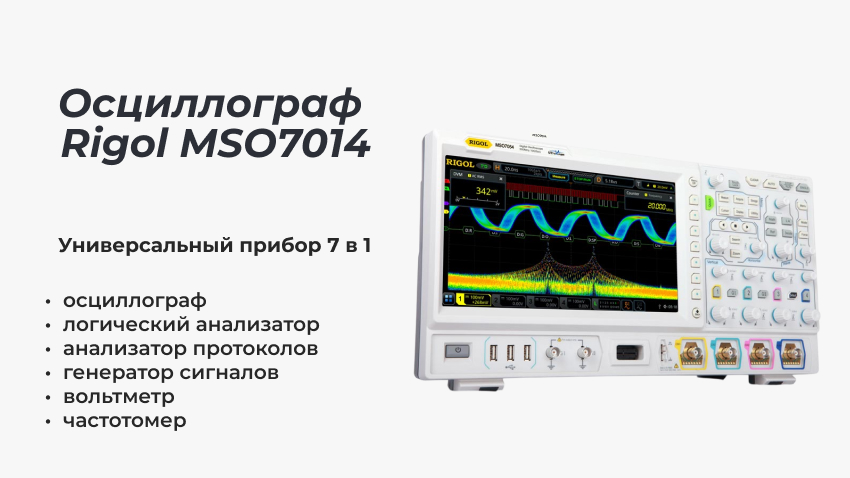

Цифровой осциллограф смешанных сигналов Rigol MSO7014
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
480 299 ₽
480 299 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Поверка средств измерений - 4000₽
?
Поверка средств измерений - 4000₽
Артикул (код товара)
9191
Модель (серия)
MSO7014
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL MSO7014
Артикул (код товара)
9191
Модель (серия)
MSO7014
Страна производства
Китай
Гарантия, мес.
36
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
Parallel
Разреш. дисплея, пиксель
Встроенные опции
Генератор сигналов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор протоколов
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Показать больше
Показать меньше
Описание RIGOL MSO7014
Технические характеристики RIGOL MSO7014
| Серия | MSO7000 |
| Полоса пропускания | 100 МГц |
| Количество каналов | 4 аналоговых + 16 цифровых каналов |
| Частота дискретизации |
10 ГВыб / с в одноканальном режиме 5 ГВыб / с в двухканальном и трехканальном режиме 2.5 ГВыб / с в четырехканальном режиме |
| Глубина памяти |
Аналоговые каналы: 100 Mpts, 50 Mpts (второй канал), 25 Mpts (один канал) Цифровой канал: 62,5 Mpts |
| Входные параметры | |
| Развязка входа | DC, AC |
| Входной импеданс | 1 МОм ± 1 %, 50 Ом ± 1 %; 17 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0.01X, 0.02X, 0.05X, 0.1X, 0.2X, 0.5X, 1X, 2X, 5X, 10X, 20X, 50X, 100X, 200X, 500X, 1000X, 2000X, 5000X, 10000X, 20000X и 50000X |
| Максимальное входное напряжение | 300 Vrms CAT I (1 МОм), 5 Vrms (50 Ом) |
| Скорость захвата осциллограмм | ≤ 600000 осц./с |
| Горизонтальная система аналоговых каналов | |
| Погрешность временной базы | ± 2 ppm |
| Коэффициент развёртки | 5 нс / дел - 1 кс / дел |
| Режимы | YT, XY, SCAN, ROLL |
| Горизонтальная система цифровых каналов | |
| Минимальная ширина импульса | 3.2 нс |
| Максимальная входная частота | 500 МГц |
| Межканальная задержка | 1 нс - 2 нс |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка |
1 мВ / дел - 10 В / дел (1 МОм) 1 мВ / дел - 1 В / дел (50 Ом) |
| Время нарастания | ≤ 3.5 нс |
| Диапазон вертикального смещения |
1 МОм: 1 мВ / дел - 50 мВ / дел, ± 1 В 51 мВ / дел - 260 В / дел, ± 30 В 265 В / дел - 10 В / дел, ± 100 В 50 Ом: 1 мВ / дел - 100 мВ / дел, ± 1 В 102 мВ / дел - 1 В / дел, ± 4 В |
| Динамический диапазон | ± 5 дел |
| Точность усиления постоянного тока | ± 2% |
| Точность смещения постоянного тока |
< 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,5% от значения смещения) > 200 мВ / дел (± 0,1 деления ± 2 мВ ± 1,0% от значения смещения) |
| Изоляция между каналами | > 40 дБ |
| Вертикальная система цифровых каналов | |
| Вертикальное разрешение |
1 бит |
| Количество каналов | 16 (D0 - D15) |
| Диапазон значений порогов | ± 20 В с шагом 10 мВ |
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) |

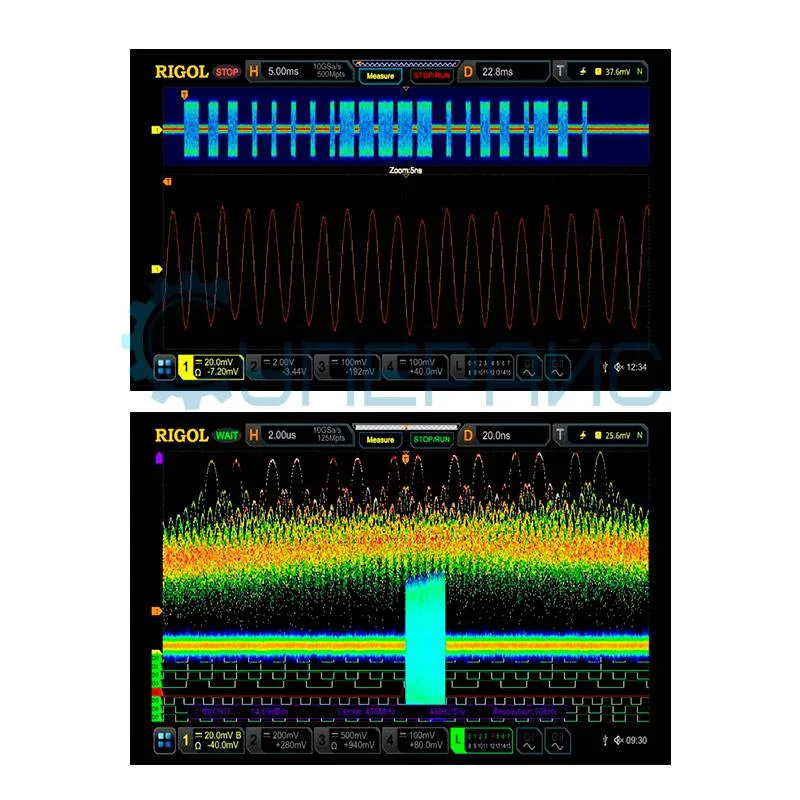

| Погрешность установки порога | ± 100 мВ + 3% от установленного значения |
| Максимальный динамический диапазон | ± 10 В + значение порога |
| Минимальный размах напряжения | 500 мВ |
| Максимальное входное напряжение | ± 40 В CAT I |
| Входной импеданс | 101 кОм |
| Система синхронизации | |
| Источник триггера | CH1 - CH4, EXT, AC Line |
| Режимы триггера | фронт, импульс, видео, наклон, рант, окно, паттерн, продолжительность, истечение времени, задержка, удержание, N фронт |
| Время задержки | 8 нс - 10 с |
| Диапазон уровня запуска триггера |
± 5 деления от центра экрана (внутренний) ± 8 (внешинй) |
| Чувствительность триггера | 1 дел (< 10 мВ / дел), 0.5 дел (> 10 мВ / дел) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1 - CH4, D0 - D15, EXT, AC Line |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса |
| отрицательная полярность импульса | |
| Источник запуска | CH1 - CH4, D0 - D15 |
|
Запуск по наклону |
|
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1 - CH4 |
| Время удержания | 800 пс - 10 с |
| Запуск по видео сигналу | |
| Стандарт сигнала | NTSC, PAL/SECAM, 480P, 576P |
| Источник запуска | CH1 - CH4 |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона |
| Источник запуска | CH1 - CH4 |
|
Запуск по истечении времени |
|
| Режим запуска | запуск по возрастающему / ниспадающему фронту |
| Источник запуска | CH1 - CH4, D0 - D15 |
| Диапазон удержания триггера |
16 нс - 10 с |
| Запуск по N фронту | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4 |
| Запуск по окну | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник | CH1 - CH4 |
| Запуск по задержке | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4, D0 - D15 |
| Запуск по удержанию | |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1 - CH4, D0 - D15 |
| Диапазон удержания триггера |
8 нс - 1 с |
| Запуск по продолжительности | |
| Режим запуска | нарастающий, спадающий |
|
Источник |
CH1 - CH4, D0 - D15 |
|
Диапазон удержания триггера |
8 нс - 1 с |

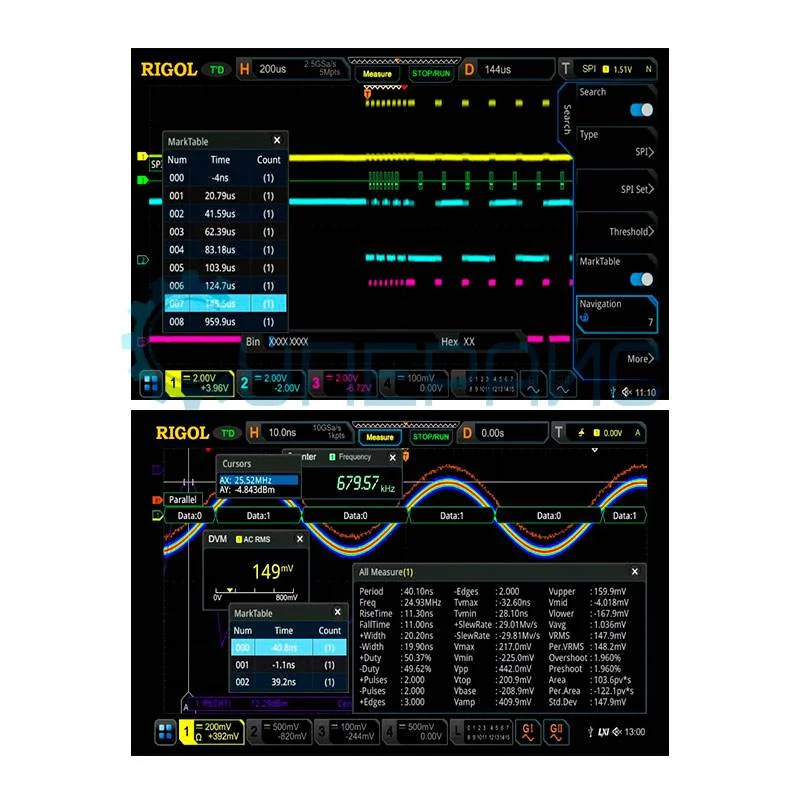

| Система измерения | |
|
Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |
| Автоматическое измерение | Vmax, Vmin, Vpp, Vtop, Vbase, Vamp, Vupper, Vmid, Vlower, Vavg, VRMS, Per. VRMS, Overshoot, Preshoot, площадь, площадь периода и Std Dev, период, частота, время нарастания, время спада, положительная ширина импульса, отрицательная ширина импульса, положительный рабочий цикл, отрицательный рабочий цикл, положительный счетчик импульсов, отрицательный счетчик импульсов, счетчик нарастающих фронтов, счетчик падающих фронтов, Tvmax, Tvmin, положительная и отрицательная скорость нарастания, задержка (A ↑ - B ↑), задержка (A ↑ - B ↓), задержка (A ↓ - B ↑), задержка (A ↓ - B ↓ ), фаза (A ↑ - B ↑), фаза (A ↑ - B ↓), фаза (A ↓ - B ↑), фаза (A ↓ - B ↓) |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, A&&B, A||B, A^B, !A, Intg, Diff, Sqrt, Lg, Ln, Exp, Abs, AX+B, LowPass, HighPass, BandPass, and BandStop |
| Генератор сигналов произвольной формы | |
| Количество каналов | 2 |
| Полоса пропускания | 25 МГц |
| Частота дискретизации | 200 МВыб/с |
| Вертикальное разрешение | 14 бит |
| Формы сигналов | синусоидальный, прямоугольный, пилообразный, импульсный, DC, шумовой, экпоненциальный (возрастание/убывание), Гаусса, Лоренца |
| Синус | |
| Диапазон частот | 100 мГц - 25 МГц |
| Гармонические искажения | 40 дБ |
| Прямоугольный/Импульсный | |
| Диапазон частот | 100 мГц - 15 МГц / 100 мГц - 1 МГц |
| Время нарастания/спада | <15 нс |
| Выброс | <5% |
| Коэффициент заполнения | 50% / 10% - 90% |
| Пилообразный | |
| Диапазон частот | 100 мГц - 100 кГц |
| Линейность | 1% |
| Симметрия | 0% ~100% |
| Произвольный | |
| Диапазон частот | 100 мГц - 10 МГц |
| Глубина записи | 2 - 16 Кб |
| Амплитудный диапазон |
20 мВ - 5 В 10 мВ - 2.5 В |

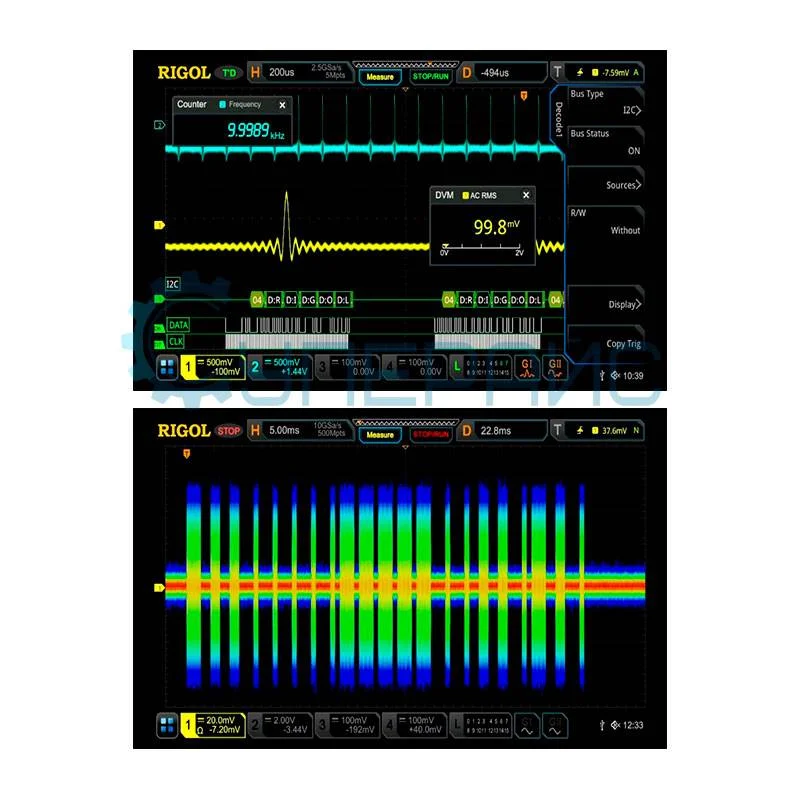

| Точность | ± 2% + 5 мВ |
| Смещение постоянного тока | ± 2.5 В, ± 1.25 В |
| Характеристики развертки | |
| Тип | линейный, логарифмический, шаговый |
| Время развертки | 1 мс - 500 с |
| Характеристики BURST | |
| Время цикла | 1 мкс - 500 с |
| Источник запуска | внутренний, ручной |
| Характеристики модуляции | |
| Типы модуляции | AM, FM, FSK |
| AM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая |
| Глубина | 0 - 120% |
| Модулирующая частота | 1 Гц - 50 кГц |
| FM | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
| Модулирующая частота | 1 Гц - 50 кГц |
| FSK | |
| Источник | внутренний / внешний |
| Модулирующая форма волны | прямоугольная волна с коэффициентом заполнения 50% |
| Модулирующая частота | 1 Гц - 50 кГц |
| Вольтметр | |
| Источник | CH1 - CH4 |
| Функции измерения | DC, AC+DC, AC |
| Разрешение | 3 бита |
| Частотомер | |
| Источник | CH1 - CH4, EXT |
| Функции измерения | частота, период, счетчик импульсов |
| Разрешение | 6 бит |
| Общие характеристики | |
| Тип дисплея | 10.1 дюймов TFT LCD, 1024 х 600 |
| Питание | 100-240 В, 45-440 Гц, < 200 Вт |
| Предохранитель | 250 В, Т, 3.15 А |
| Декодирование сигналов шин | Parallel |

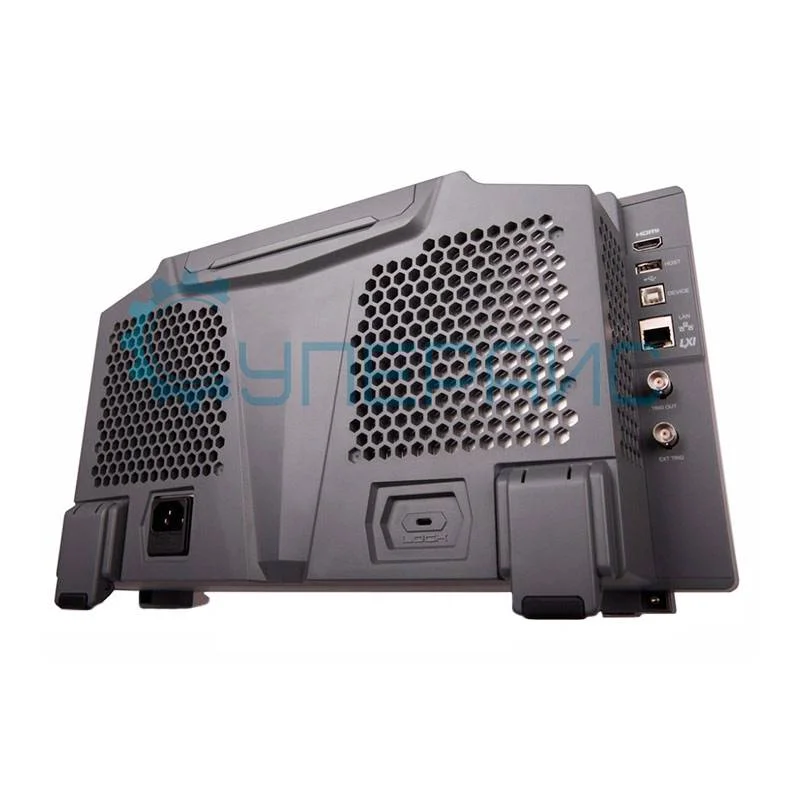

| Интерфейс передачи данных | USB, LAN, HDMI |
| Габариты | 410 х 224 х 135 мм |
| Габариты упаковки | 510 x 385 x 350 мм |
| Вес нетто | 3900 г |
| Вес брутто | 7050 г |
| Комплектация |

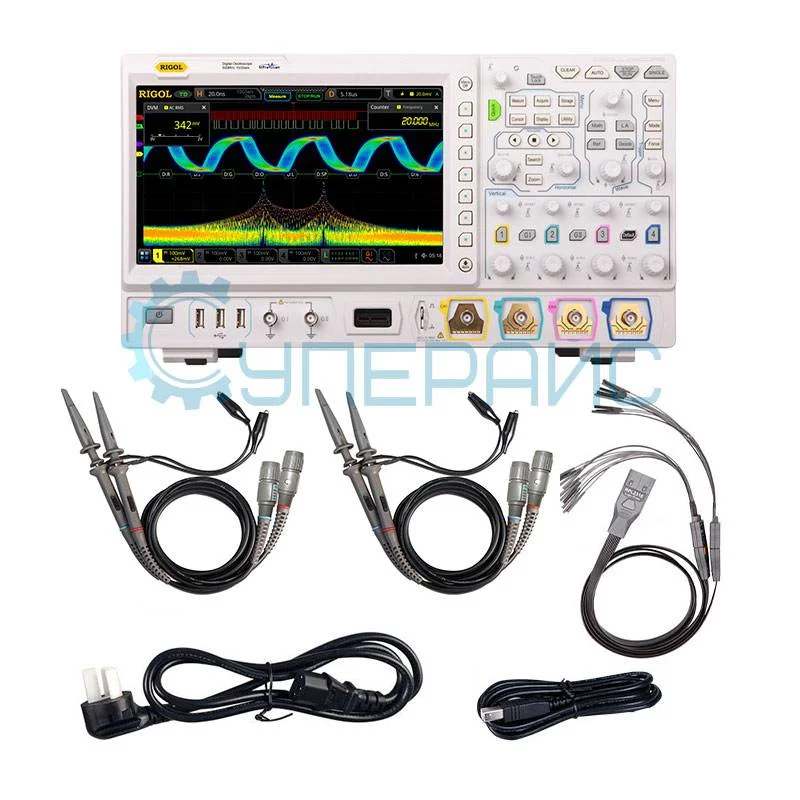

цифровой осциллограф RIGOL MSO7014 - 1 шт щупы для осциллографа - 4 шт кабель питания - 1 шт USB кабель - 1 шт пробник логического анализатора RPL2316 - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |

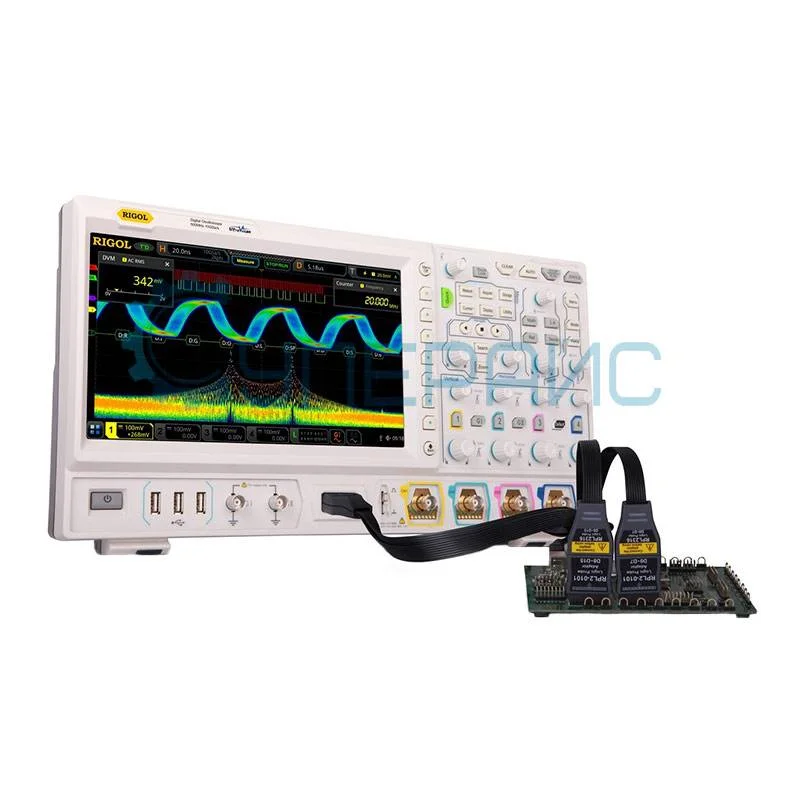

Плата для осциллографов RIGOL DK-DS6000 Пробник осциллографический дифференциальный активный RIGOL RP7080 Пробник токовый RIGOL RP1002C Токовый пробник RIGOL PCA1030 Пробник токовый RIGOL PCA1150 Токовый пробник RIGOL PCA2030 Пассивный пробник RIGOL PVP3150 Пробник для осциллографа RIGOL RP1025D Пробник дифференциальный для осциллографа RIGOL RP1050D Пассивный пробник RIGOL RP3500A Пробник осциллографический RIGOL RP5600A Пробник RIGOL RP6150A Пробник активный RIGOL RP7080S Дифференциальный пробник RIGOL RP7150 Активный пробник RIGOL RP7150S Дифференциальный пробник RIGOL PHA0150 Дифференциальный пробник RIGOL PHA1150 Высоковольтный дифференциальный пробник RIGOL PHA2150 Пробник токовый RIGOL RP1001C Пробник токовый RIGOL RP1003C Токовый пробник для осциллографа RIGOL RP1004C Токовый пробник RIGOL RP1005C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Высоковольтный пробник RIGOL RP1018H Пробник дифференциальный RIGOL RP1100D |
Осциллограф Rigol MSO7014
Цифровой осциллограф Rigol MSO7014 — это устройство для профессионалов, требующих высокой точности и функциональности. Он становится выбором для инженеров и техников, работающих в области электроники и разработок. Прибор объединил в себе возможности осциллографа, вольтметра и частотомера, что делает его универсальным инструментом в любой лаборатории.
Универсальный инструмент для точных измерений
Интегрированные в прибор функции вольтметра и частотомера помогают в комплексных измерениях без необходимости использования дополнительных устройств. В дополнение к этому он обладает характеристиками, которые выгодно выделяют его среди аналогов:
- Поддержка четырёх каналов делает возможными многоканальные измерения, что расширяет функционал устройства.
- Скорость захвата осциллограмм ≤ 600000 осц./с гарантирует подробный и точный анализ сигналов.
- Полоса пропускания 100 МГц гарантирует высокую точность измерений и возможность работы с широким диапазоном частот.
- Глубина памяти до 500 Мб (опционально) позволяет охватывать и анализировать все аспекты сигнала, не пропуская важные детали.
- Большой цветной дисплей на 10,1 дюйма удобен для визуализации и анализа сигналов, улучшает восприятие и удобство работы.
- Предохранитель питания на 250В, Т, 3,15А защищает устройство от перегрузок в сети, продлевая его срок службы и минимизируя риск повреждений.
Цифровой четырёхканальный осциллограф смешанных сигналов Rigol MSO7014 — это мощный инструмент для профессионалов, нуждающихся в точных и надёжных измерениях. Выдающиеся характеристики делают его выбором для различных задач в области электроники и разработки.
Обзорная таблица осциллографов Rigol
| Характеристики | MSO7014 | MSO7024 | DS7054 | DS7034 |
| Количество каналов | 4 | |||
| Полоса пропускания | 100 МГц | 200 МГц | 500 МГц | 350 МГц |
| Частота дискретизации |
10 ГВыб / с в одноканальном режиме 5 ГВыб / с в двухканальном и трехканальном режиме 2.5 ГВыб / с в четырехканальном режиме |
|||
| Скорость захвата осциллограмм | ≤ 600000 осц./с | |||
| Вертикальное разрешение | 8 бит | |||
| Время нарастания | ≤ 3.5 нс | ≤ 1,75 нс | ≤ 0,7 нс | ≤ 1 нс |
| Коэффициент развёртки | 5 нс / дел - 1 кс / дел | 2 нс / дел - 1 кс / дел | 0,5 нс / дел - 1 кс / дел | 1 нс / дел - 1 кс / дел |
| Погрешность временной базы | ± 2 ppm | |||
| Тип дисплея | 10.1 дюймов TFT LCD, 1024 х 600 | |||
| Питание | 100-240 В | |||
Документация и ПО RIGOL MSO7014
Название
Язык
Версия
Размер и тип
Руководство пользователя для цифрового осциллографа Rigol MSO7014
Язык:
Английский
Размер и тип:
4 МБ,
PDF
Спецификация для цифрового осциллографа Rigol MSO7014
Язык:
Английский
Размер и тип:
4 МБ,
PDF
Руководство по программированию для цифрового осциллографа Rigol MSO7014
Язык:
Английский
Размер и тип:
2 МБ,
PDF
Руководство по тестированию производительности для цифрового осциллографа Rigol MSO7014
Язык:
Английский
Размер и тип:
416 КБ,
PDF
Инструкция по эксплуатации программного обеспечения цифрового осциллографа Rigol MSO7014
Язык:
Английский
Размер и тип:
315 КБ,
PDF
Программное обеспечение Ultra Power Analyzer для цифрового осциллографа Rigol MSO7014
Язык:
Английский
Размер и тип:
12.4 МБ,
ZIP
ZIP
Программное обеспечение Ultra Scope для цифрового осциллографа Rigol MSO7014
Язык:
Английский
Размер и тип:
11.8 МБ,
ZIP
ZIP
Показать больше
Показать меньше
Отзывы RIGOL MSO7014
Guest
24.06.2025 10:11:54
Заказали прибор для комплектации новой лаборатории. Осциллограф вполне производительный – полоса пропускания 100 МГц (с возможностью разгона до 200 МГц), частота дискретизации 1 Гвыб/с, вывод - отличный инструмент для анализа сложных сигналов.
Логический анализатор - очень полезная опция для отладки цифровых схем!!! Качество сборки на уровне – корпус прочный, разъёмы надёжные.
Логический анализатор - очень полезная опция для отладки цифровых схем!!! Качество сборки на уровне – корпус прочный, разъёмы надёжные.
SUPEREYES.RU
25.06.2025 06:21:35
Guest
Заказали прибор для комплектации новой лаборатории. Осциллограф вполне производительный – полоса пропускания 100 МГц (с возможностью разгона до 200 МГц), частота дискретизации 1 Гвыб/с, вывод - отличный инструмент для анализа сложных сигналов. Логический анализатор - очень полезная опция для отладки цифровых схем!!! Качество сборки на уровне – корпус прочный, разъёмы надёжные.
Заказали прибор для комплектации новой лаборатории. Осциллограф вполне производительный – полоса пропускания 100 МГц (с возможностью разгона до 200 МГц), частота дискретизации 1 Гвыб/с, вывод - отличный инструмент для анализа сложных сигналов. Логический анализатор - очень полезная опция для отладки цифровых схем!!! Качество сборки на уровне – корпус прочный, разъёмы надёжные.
Здравствуйте!
Благодарим вас за развёрнутый отзыв и высокую оценку осциллографа Rigol MSO7014. Очень приятно, что вы остались довольны характеристиками прибора и качеством его исполнения — такие комментарии помогают другим покупателям сделать осознанный выбор.
Рады, что оборудование подошло для вашей лаборатории и отвечает задачам по анализу и отладке цифровых схем. Спасибо, что выбрали наш магазин!
Будем рады видеть вас снова и надеемся на дальнейшее сотрудничество.
С уважением, Администрация магазина Суперайс
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
Удалить отзыв?
Удалить
Отменить
Редактировать
Редактировать
Отменить
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
20176
Модель (серия):
HPS0620
Производитель:
LANYI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Мощность, Вт:
600
Тип:
Линейный (трансформаторный)
Кол-во каналов:
Одноканальный
Возм. регулировки вых. тока:
да
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
3172
Модель (серия):
DH-A1L-C
Производитель:
Dinghua
Страна производства:
Китай
Гарантия, мес.:
36
Сертификат:
дилер
Общая мощность, Вт:
4900
Тип верх. нагревателя:
Термовоздушный
Тип ниж. нагревателя:
Термовоздушный
Тип преднагревателя:
Инфракрасный
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
10869
Модель (серия):
XDS3202E
Производитель:
OWON
Страна производства:
Китай
Гарантия, мес.:
24
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4599
Модель (серия):
DSO5102P
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Похожие товары
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22531
Модель (серия):
MSO7024
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
10000
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
2539
Модель (серия):
DS2302A
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
300
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
2000
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
4054
Модель (серия):
MSO5074
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
70
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
8000
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
22391
Модель (серия):
DS1202Z-E
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
12
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
200
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
500
Время нарастания, нс:
≤4
Ранее просмотренные Вами
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
9191
Модель (серия):
MSO7014
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
смешанных сигналов (MSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
10000
