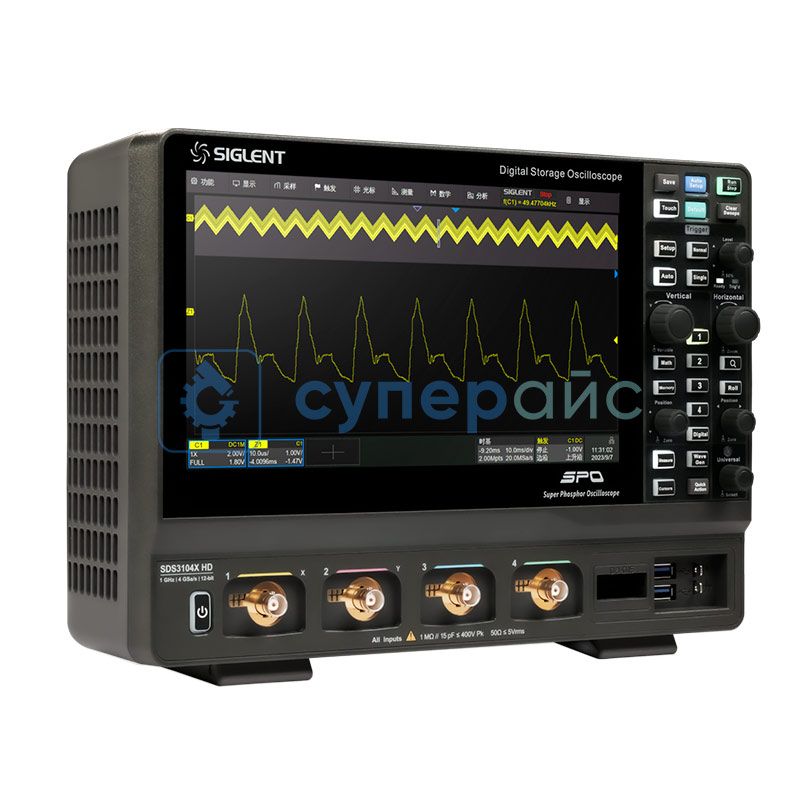

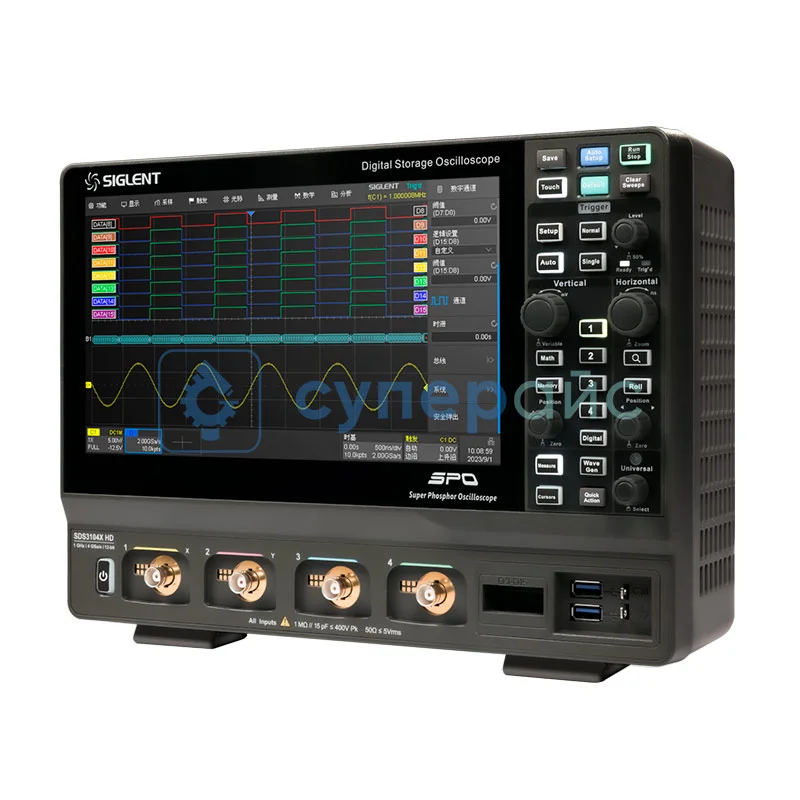

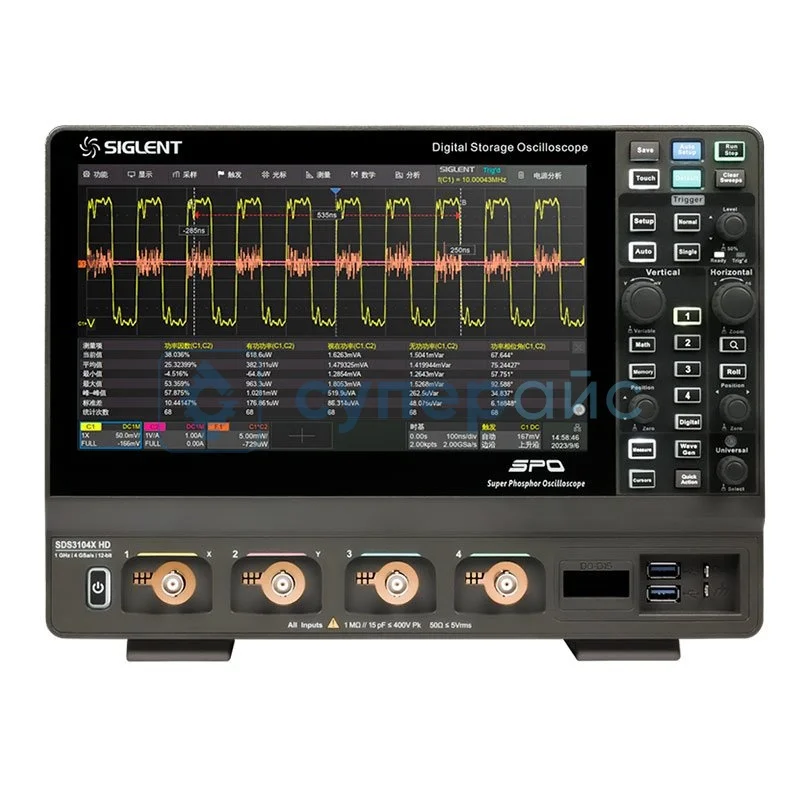

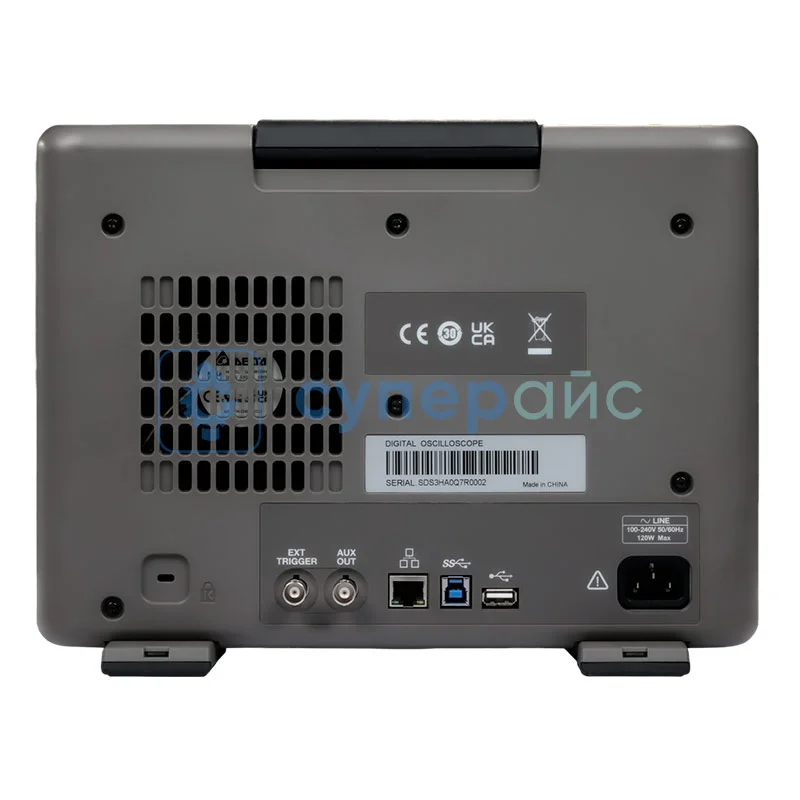

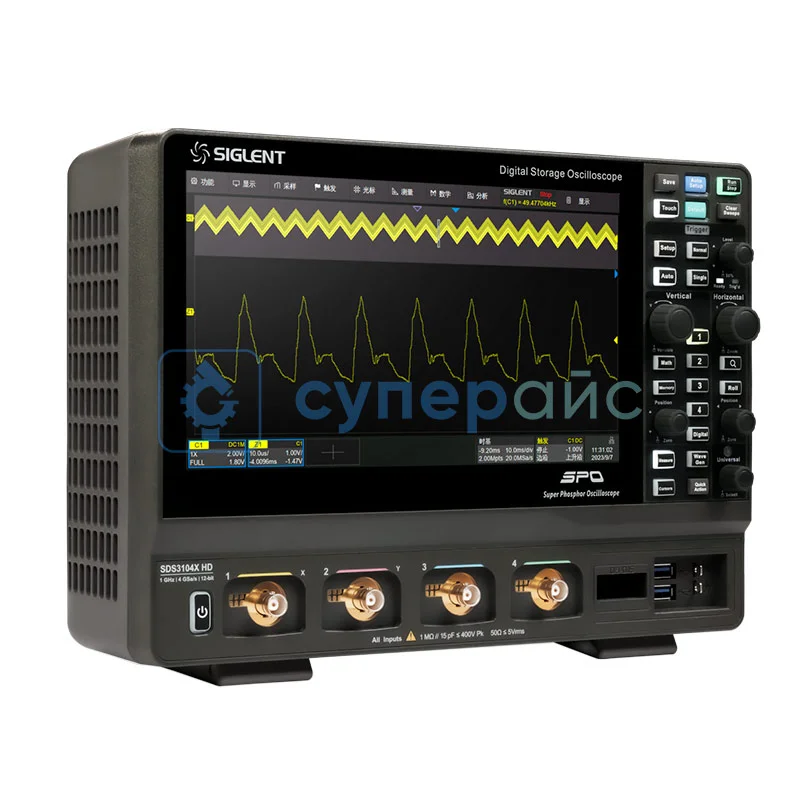

Многофункциональный осциллограф Siglent SDS3104X HD
1 046 180 ₽
1 046 180 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
45336
Модель (серия)
SDS3104X HD
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDS3104X HD
Артикул (код товара)
45336
Модель (серия)
SDS3104X HD
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Кол-во аналоговых каналов
Кол-во цифровых каналов
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
I²C
SPI
LIN
CAN
FlexRay (опция)
I²S (опция)
MIL-STD-1553 (опция)
Разреш. дисплея, пиксель
Встроенные опции
Логический анализатор
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Анализатор спектра сигнала с помощью БПФ
Анализатор протоколов
Вес (кг)
4,1
Сложность
3
Применение
Проектирование, отладка и ремонт электронных устройств
Обучение и научные исследования
Обучение и научные исследования
Показать больше
Показать меньше
Описание Siglent SDS3104X HD
Технические характеристики Siglent SDS3104X HD
| Количество каналов | 4 + 1 внешний |
| Количество цифровых каналов | 16 (требуется пробник SPL2016) |
| Полоса пропускания | 1000 МГц |
| Частота дискретизации |
аналоговый: 4 Гвыб / с (одноканальный и двухканальный режим), 2 Гвыб / с (четырехканальный режим) цифровой: 1 Гвыб / с |
| Глубина памяти |
аналоговый: 400 Мбит/с (одноканальный режим), 200 Мбит/с (двухканальный режим), 100 Мбит/с (четырехканальный режим) цифровой: 100 Мбит/с |
| Вертикальный разрешение | 12 бит |
| Скорость захвата волны |
Обычный режим: до 200 000 кадров в минуту Последовательный режим: до 890 000 кадров в минуту |
| Тип триггера | граница, наклон, ширина импульса, окно, недостаточная амплитуда, интервал, тайм-аут, шаблон, видео, граница помещения, N-я граница, задержка, время настройки/удержания, последовательный линейный триггер |
| Декодирование сигналов шин | I2C, SPI, UART, CAN, LIN |
| Интерполяция формы волны | sinx/x, x |
| 60 типов вычислений формы сигналов | есть |
| Анализ спектра БПФ (FFT) | есть |
| График тренда (Trend) | есть |
| График траектории изменения | есть |
| Редактор формул | есть |
| Математические функции | сложение, вычитание, умножение, деление, интегрирование, дифференцирование, квадратный корень, среднее значение, ERES, абсолютное значение, символ, эквивалентность、 Обратная, логарифмическая, экспоненциальная, интерполяция, тангенс, арктангенс, максимальное удержание, минимальное удержание, задержка, огибающая, цифровая фильтрация и другие операции во временной области; поддерживает измерение |
| Функции для анализа и обработки данных | Поиск, навигация, история, тест по шаблону, цифровой мультиметр, диаграмма скорости передачи данных, гистограмма формы сигнала, счетчик |
| Пропускная способность | |
| Время нарастания | 430 пс |
| Диапазон вертикального масштаба | 8 ячеек |
| Вертикальная передача |
1 МОм: 0,5 мВ/дел – 10 В/дел 2 мкВ/дел – 10 В/дел (режим масштабирования) 50 Ом: 0,5 мВ/дел – 1 В/дел 2 мкВ/дел – 1 В/дел (режим масштабирования) |
| Точность усиления постоянного тока |
0,5 мВ/дел - 4,95 мВ/дел: ±1,5 % 5 мВ /дел - 10 В/дел: ±0,5 % типичное значение, ±1,0% максимальное значение |
| Точность смещения постоянного тока | ±(1% настройки смещения по постоянному току +0,5% полной шкалы +0,02% максимального смещения по постоянному току +1 мВ) |
| Диапазон смещения (коэффициент пробника 1X) |
1 МОМ: 0,5 мВ/дел - 5 мВ/дел: ±1,6 В; 5,1 мВ/дел - 10 мВ/дел: ±4 В; 10,2 мВ/дел - 20 мВ/дел: ±8 В; 20,5 мВ/дел - 100 мВ/дел: ±16 В； 102 мВ/дел - 200 мВ/дел: ±80 В; 205 мВ/дел - 1 В/дел: ±160 В; 1,02 В/дел - 10 В/дел: ±400 В 50 Ом: 0,5 мВ/дел - 5 мВ/дел: ±1,6 В; 5,1 мВ/дел - 10 мВ/дел: ±4 В; 10,2 мВ/дел - 20 мВ/дел: ±8 В; 20,5 мВ/дел - 1 В/дел: ±10 В |
| Коэффициент ослабления пробника | 1X, 10X, 100X, пользовательский |
| Входное сопротивление |
1 МОм: (1 МОм±2%) или (15 пФ ±3 пФ) 50 Ом: 50 Ом±1% |
| Максимальное входное напряжение | 1 МОм ≤ 400 кОм (DC + AC), постоянный ток~10 кГц 50 Ом ≤ 5 В среднего значения, пиковое значение ±10 В |
| Горизонтальная передача |
выборка в реальном времени: 200 пс/дел - 1000 с/дел смещение канала: <100 пс режим прокрутки: ≥50 мс/дел |
| Параметры триггера | |
| Режим | авто, нормальный, одиночный, стоп |
| Уровень | внутренний: ± 4,1 дел от центра экрана |
| Диапазон удержания |
время выпуска: 8 нс - 30 с выпуск события: 1 ~ 100000000 |
| Краевой триггер | |
| Уклон | поднимающийся, падающий, чередующийся |
| Источник | CH1/CH2/CH3/CH4/EXT/линейный/цифровой |
| Триггер наклона | |
| Уклон | поднимающийся, падающий |
| Источник | CH1/CH2/CH3/CH4 |
| Временной диапазон | 2 нс ~ 20 с, разрешение 1 нс |
| Импульсный триггер | |
| Полярность | ширина положительного импульса, ширина отрицательного импульса |
| Предельный диапазон | ＜,＞,[ ], ] [ |
| Источник | CH1/CH2/CH3/CH4/цифровой |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский |
| Источник | все каналы |
| Синхронизировать | любой, выбрать |
| Оконный триггер | |
| Тип окна | абсолютный, относительный |
| Источник | все каналы |
| Интервальный триггер | |
| Склон | подъем, падение |
| Источник | все каналы / цифровой |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер отключения | |
| Тип тайм-аута | край, штат |
| Условия времени | ＜,＞,[ ], ] [ |
| Источник | CH1/CH2/CH3/CH4/цифровой |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер с пониженной амплитудой | |
| Полярность | положительный, отрицательный |
| Условия времени | ＜,＞,[ ], ] [ |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер шаблона | |
| Настройка шаблона | недействительный, низкий, высокий |
| Логика | и, или, не-и, ни |
| Источник | CH1/CH2/CH3/CH4/цифровой |
| Условия времени | ＜,＞,[ ], ] [ |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер граница | |
| Источник | все каналы |
| Триггер N - фронта | |
| Источник | все каналы |
| Уклон | подъем, падение |
| Временной диапазон | 8 нс - 20 с |
| Разрешение | 1 нс |
| Триггер задержки | |
| Уклон | подъем, падение |
| Условие времени | В любое время, <, > |
| Условия времени | ＜,＞,[ ], ] [ |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Функции декодирования | I2C, SPI, UART, CAN, LIN |
| Система измерения | |
| Объект измерения | аналоговые каналы: CH1 ~ CH4, цифровые каналы: D0 ~ D15, математические функции: F1 ~ F2, масштабирование: Z1 ~ Z4, память: M1 ~ M4, история |
| Параметры автоматического измерения | максимальное значение, минимальное значение, значение от пика к пику, амплитудное значение, верхнее значение, нижнее значение, среднее значение, периодическое среднее значение, стандартное отклонение, периодическое стандартное отклонение, среднеквадратичное значение, среднеквадратичное значение за период, медиана, среднее значение за период, чрезмерно снижающийся, чрезмерно снижающийся, чрезмерно повышающийся, чрезмерно повышающийся, Уровень триггера, высокий и низкий, период, частота, максимальное время, минимальное время, положительная длительность импульса, отрицательная длительность импульса, время нарастания 10-90%, время спада 90-10%, время нарастания, время, время спуска, положительная ширина пакета, отрицательная ширина пакета, положительный рабочий цикл, отрицательный рабочий цикл, задержка, среднее время, дрожание соседнего периода, положительная область, отрицательная область, эффективная область, абсолютная область, положительная область обмена, отрицательная область обмена, эффективная область обмена, абсолютная область обмена, период, количество, количество нарастающих фронтов, количество спадающих фронтов, общее количество фронтов, количество положительных импульсов, количество отрицательных импульсов, наклон нарастающего фронта, наклон спадающего фронта, скорость передачи данных, скорость передачи данных |
| Характеристики дисплея | |
| Тип дисплея | 10,1-дюймовый TFT LCD с емкостным сенсорным экраном |
| Разрешение дисплея | 1024 х 600 пикселей |
| Уровень яркости | 500 уровней |
| Общие характеристики | |
| Интерфейс | USB 3.0 Host x 2, USB 2.0 Host x 1, устройство USB 3.0, USB 3.0 Device, 10M/100M/1000M LAN, внешний триггерный вход, вспомогательный выход (TRIG OUT, PASS/FAIL) |
| Температура |
рабочая: 0 〜 +50 ℃ нерабочая: -30 〜 70 ℃ |
| Влажность |
рабочая: 5% ~90% RH, 30℃, верхний предел снижается до 50% при 50℃ нерабочая: 5% ~ 95% RH |
| Источник питания | 100 – 240 В, 50/60 Гц |
| Потребляемая мощность |
максимальное значение 120 Вт типичное значение 80 Вт типичное значение в режиме ожидания 4 Вт |
| Габариты изделия | 317,2 х 236 х 149 мм |
| Вес нетто | 4,1 кг |
| Вес брутто | 5,6 кг |
|
Комплектация |
осциллограф Siglent SDS3104X HD - 1 шт пассивный зонд - 4 шт; USB кабель - 1 шт; кабель питания - 1 шт; сертификат калибровки - 1 шт; беспроводная мышь - 1 шт; руководство пользователя - 1 шт |
Отзывы Siglent SDS3104X HD
Ваш отзыв успешно отправлен!
Отзыв появится на сайте после модерации.
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
14 379 руб.
-25%
10 784 руб.
Добавить в избранное
Артикул (код товара):
1453
Модель (серия):
JDS6600
Производитель:
JUNTEK
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Кол-во каналов:
2
Частота дискретизации на канал, МВыб/с:
266
Глубина памяти на канал:
2,048 Кб
Добавить в избранное
Артикул (код товара):
16351
Модель (серия):
DSO-138 PRO
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
<1
Вид:
Карманный
Кол-во аналоговых каналов:
1
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
8566
Модель (серия):
DS1102Z-E
Производитель:
RIGOL
Страна производства:
Китай
Гарантия, мес.:
36
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Частота дискретизации на канал, МВыб/с:
1000
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
14375
Модель (серия):
1014D
Производитель:
FNIRSI
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дилер
Тип:
цифровой запоминающий (DSO)
Полоса пропускания, МГц:
100
Кол-во аналоговых каналов:
2
Кол-во цифровых каналов:
нет
Похожие товары
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Артикул (код товара):
27655
Модель (серия):
С8-6052Е
Производитель:
ПрофКиП
Страна производства:
Россия
Гарантия, мес.:
12
Полоса пропускания, МГц:
50
Кол-во аналоговых каналов:
2
Частота дискретизации на канал, МВыб/с:
1000
Разреш. дисплея, пиксель:
800x480
Вес (кг):
2,2
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
27771
Модель (серия):
SDS3104X
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Полоса пропускания, МГц:
1000
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
4000
Время нарастания, нс:
≤ 0,8
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
21079
Модель (серия):
MDS-2152
Производитель:
MATRIX
Страна производства:
Китай
Гарантия, мес.:
12
Сертификат:
дистрибьютор
Полоса пропускания, МГц:
150
Кол-во цифровых каналов:
4
Частота дискретизации на канал, МВыб/с:
1000
Разреш. по вертикали (разрядность АЦП):
8 бит
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
Добавить в избранное
Артикул (код товара):
19949
Модель (серия):
DPO7504C
Производитель:
Hantek
Страна производства:
Китай
Гарантия, мес.:
18
Сертификат:
дистрибьютор
Тип:
с цифровым люминофором (DPO)
Полоса пропускания, МГц:
500
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
нет
Ранее просмотренные Вами
Добавить в избранное
Артикул (код товара):
38793
Модель (серия):
BCL3008P
Производитель:
A-BF
Страна производства:
Китай
Гарантия, мес.:
12
Мин. измеряемая температура, °C:
-50
Макс. измеряемая температура, °C:
1300°С
Вес (кг):
7
Сложность:
2
Добавить в избранное
Артикул (код товара):
27168
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
Вес (кг):
0,12
Сложность:
2
Термостойкость, °С :
До 60
Двусторонний:
Да
Добавить в избранное
Артикул (код товара):
27172
Модель (серия):
-
Производитель:
Другой
Страна производства:
Китай
Гарантия, мес.:
Вес (кг):
0,12
Сложность:
2
Термостойкость, °С :
До 60
Двусторонний:
Да
Добавить в избранное
Артикул (код товара):
42413
Модель (серия):
QLS3645S
Производитель:
QleTek
Страна производства:
Китай
Гарантия, мес.:
12
Категория по частотному диапазону:
генератор ВЧ-сигналов (высокочастотный, диапазон частот до 50-150 МГц)
Диагональ встр. дисплея (размер), дюйм:
2,4
Вес (кг):
0,22
Сложность:
2
Амплитуда, Vp-p:
< 10
Добавить в избранное
Артикул (код товара):
45336
Модель (серия):

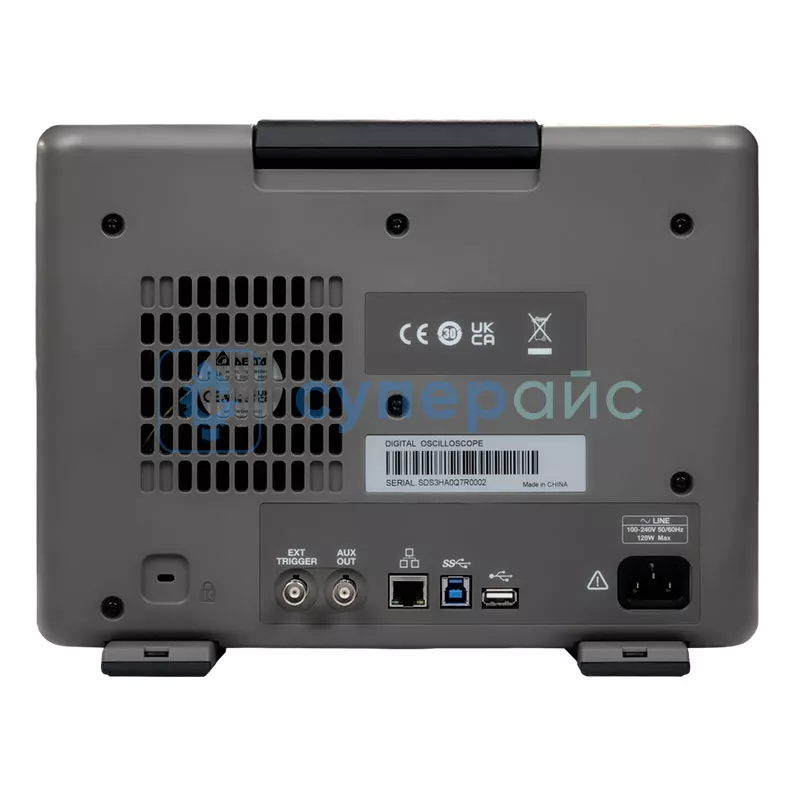

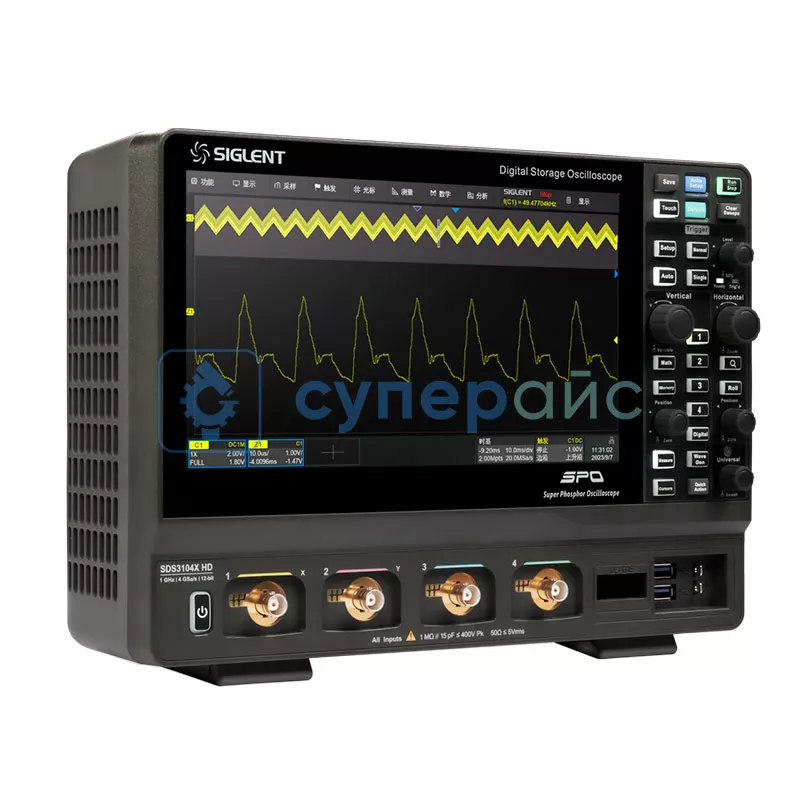

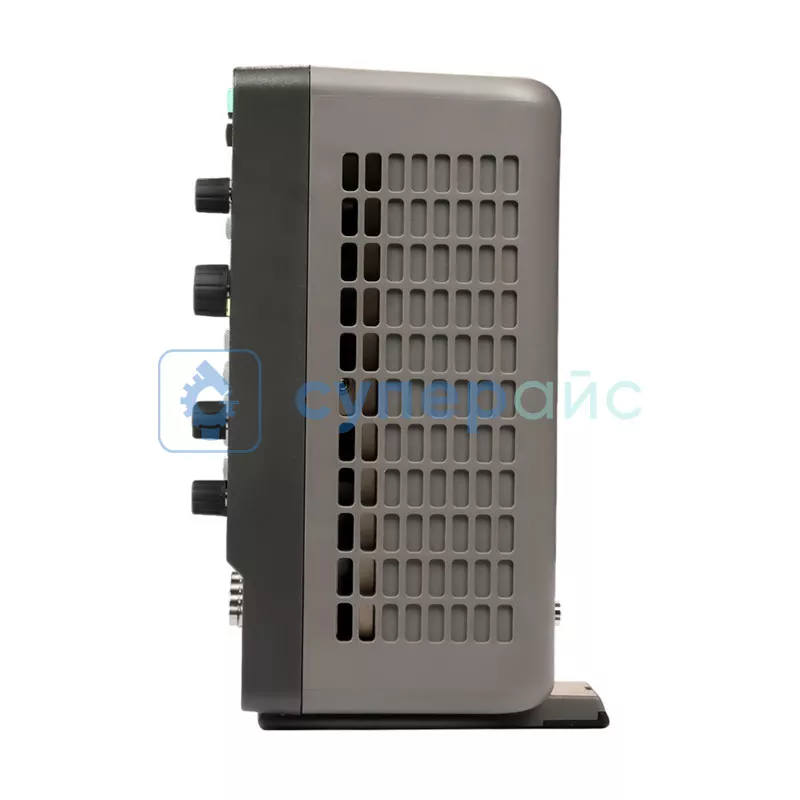

SDS3104X HD
Производитель:
Siglent
Страна производства:
Китай
Гарантия, мес.:
12
Полоса пропускания, МГц:
1000
Кол-во аналоговых каналов:
4
Кол-во цифровых каналов:
16
Частота дискретизации на канал, МВыб/с:
4000
Глубина памяти на канал:
400 Мб
Добавить в избранное
Артикул (код товара):
38101
Модель (серия):
HX1
Производитель:
BSIDE
Страна производства:
Китай
Гарантия, мес.:
12
Разреш. дисплея, пиксель:
320x240
Мин. измеряемая температура, °C:
-20
Макс. измеряемая температура, °C:
550°С
Точность, %:
2
Вес (кг):
0,277
