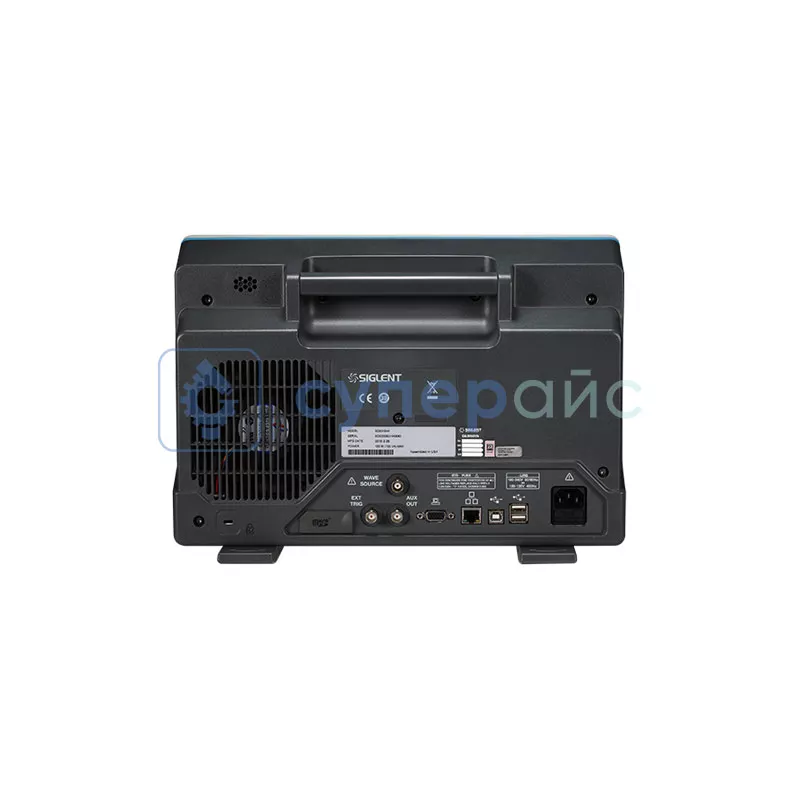

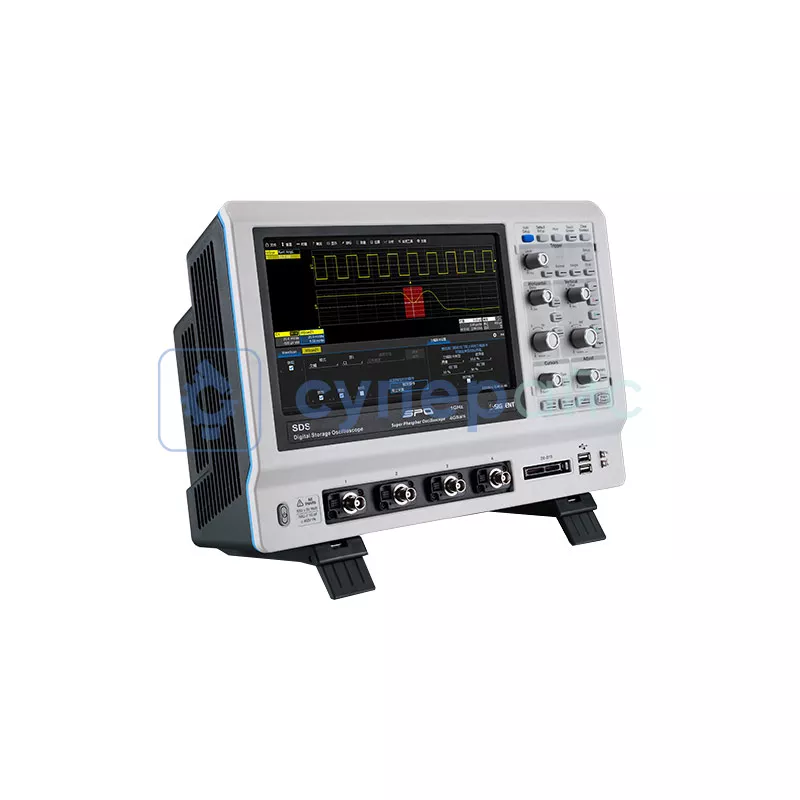

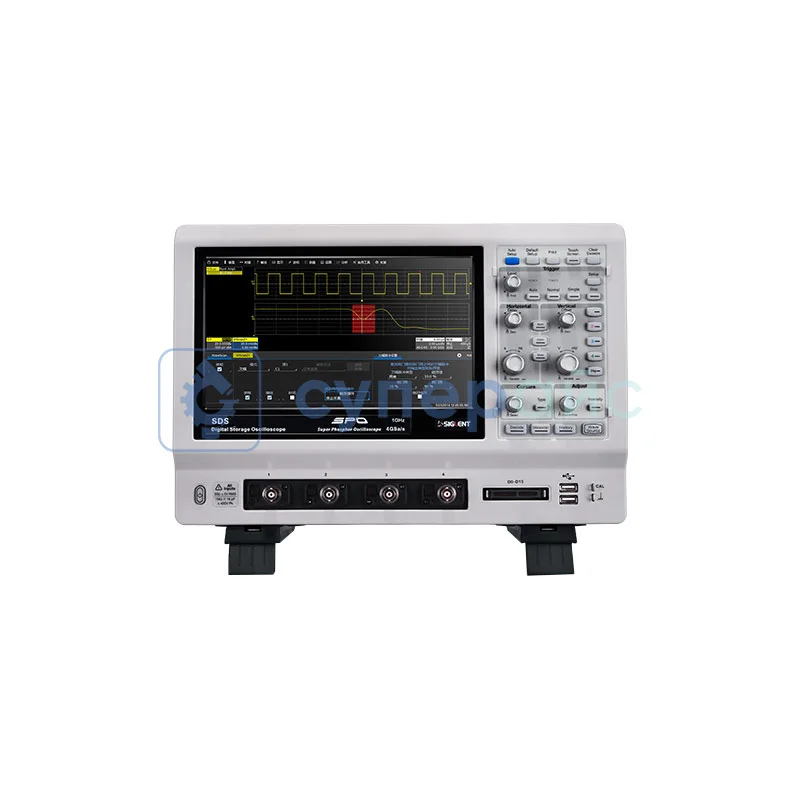

Четырехканальный осциллограф Siglent SDS3104X
Код товара: 27771
Гарантия 12 месяцев
О товаре Комплексная функция архивирования отчетов
Количество каналов: 4
Полоса пропускания: 1000 МГц
Частота дискретизации: 4000 Мвыб / с
Глубина памяти: 20 Мбит / c
3 259 390 руб.
3 259 390 руб.
Под заказ:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 0 шт.(под заказ 7-14 дней)
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Комплексная функция архивирования отчетов
Количество каналов: 4
Полоса пропускания: 1000 МГц
Частота дискретизации: 4000 Мвыб / с
Глубина памяти: 20 Мбит / c
Технические характеристики Siglent SDS3104X
| Количество каналов | 4 |
| Количество цифровых каналов | 16 |
| Полоса пропускания | 1000 МГц |
| Частота дискретизации | 4 Гвыб / с |
| Глубина памяти (макс.) | 20 Мбит / канал |
| Типы триггеров | фронт, ширина импульса, принятие решения, логическая диаграмма, TV, окно, интервал, выпадение, короткое замыкание, наклон |
| Скорость захвата волны | 1 000 000 кадров в секунду (в последовательном режиме) |
| Декодирование сигналов шин | I2C, I2S, SPI, UART/RS232, LIN, CAN, CAN-FD, FlexRay, MIL 1553, USB 2.0 |
| Интерполяция формы волны | sinx/x, x |
| Интеллектуальный запуск | есть |
| Последовательный запуск и декодер шины | есть |
| Режим сегментированного сбора данных (последовательности) | есть |
| Функция расширенного поиска и анализа сигналов (WaveScan) | есть |
| Режим повышенного разрешения (Eres) | есть |
| Режим истории (History) | есть |
| Комплексная функция архивирования отчетов (LabNoteBook) | есть |
| 24 типа статистических измерений параметров | есть |
| 20 типов вычислений формы сигналов | есть |
| Поддержка измерений AIM | есть |
| График тренда (Trend) | есть |
| Квадратные графики (Histicons) | есть |
| Функция обнаружения провала (пройден/не пройдена) | есть |
| Генератор функциональных/произвольных сигналов | есть |
| Цифровой канал (функция MSO) | есть |
| Пропускная способность | |
| Время нарастания | 430 пс |
| Количество каналов | 4 |
| Вертикальное разрешение | 8 бит (в режиме Eres максимальный эквивалент — 11 бит) |
| Диапазон вертикального масштаба | 8 ячеек |
| Вертикальная передача |
50 Ом: 1 мВ/дел – 1 В/дел 1 МОм: 1 мВ/дел – 10 В/дел; |
| Cоединение каналов 50 Ом | постоянный ток, земля 1 МОм: переменный ток, постоянный ток, земля; |
| Входное сопротивление | 50 Ом: 50 Ом ± 2,0 %; 1 МОм: (1 МОм ± 2,0 %) |
| Максимальное входное напряжение | 50 Ом: 5 В (среднеквадратичное значение); 1 МОм: 400 В (постоянный ток + пиковый переменный ток ≤ 10 кГц) |
| Коэффициент ослабления пробника | 1X, 10X, 20X, 100X, 200X, 1000X, 10000X |
| Диапазон смещения напряжения |
50 Ом: 1 мВ ~ 19,8 мВ: ± 2 В; 20 мВ ~ 100 мВ: ± 5 В; 102 мВ ~ 198 мВ: ± 20 В; 200 мВ ~ 1 В: ± 50 В; 1 МОм: 1 мВ ~ 19,8 мВ: ± 2 В; 20 мВ ~ 100 мВ: ± 5 В; 102 мВ ~ 198 мВ: ± 20 В; 200 мВ ~ 1 В: ± 50 В; 1,02 В ~ 1,98 В: ± 200 В; 2 В ~ 10 В: ± 400 В |
| Ограничение пропускной способности | 20 МГц - 200 МГц |
| Точность усиления постоянного тока | ≤ ± 1,5 %: 1 мВ / дел ~ 10 В / дел |
| Точность смещения постоянного тока | ± (1%*смещение+1%*полный экран+1мВ) |
| Система отбора проб | |
| Частота дискретизации в реальном времени | 4 Гвыб / с |
| Эквивалентная частота дискретизации | 50 Гвыб / с |
| Глубина хранения | 20 Мбит / канал |
| Режим сбора данных | выборка в реальном времени, последовательный режим, эквивалентная выборка, скользящий режим, средняя выборка, режим повышенного разрешения |
| Среднее количество образцов | 2, 4, 8, 16, 32, 64, 128, 256, 512, 1024 |
| Горизонтальная передача |
выборка в реальном времени: 500 пс/дел ~ 100 с/дел эквивалентная выборка: 500 пс/дел ~ 10 нс/дел режим прокрутки: 50 мс/дел ~ 100 с/дел |
| Точность временной развертки | ±2,0 ppm в течение 1 года (0℃ ~ 40℃) |
| Параметры триггера | |
| Режим | авто, нормальный, одиночный, стоп |
| Уровень | внутренний: ± 4,1 дел от центра экрана |
| Диапазон удержания |
время выпуска: 10 нс ~ 20 с выпуск события: 1 ~ 1 00 000 000 |
| Триггерная муфта | AC, DC, LFREJ, HFREJ |
| Смещение триггера |
предварительный триггер: 0 ~ 5*дел. задержка триггера: 0 ~ 10 000 дел. |
| Краевой триггер | |
| Уклон | поднимающийся, падающий, чередующийся |
| Источник | CH1/CH2/CH3/CH4/EXT/линейный/цифровой |
| Импульсный триггер | |
| Полярность | ширина положительного импульса, ширина отрицательного импульса |
| Предельный диапазон | ＜,＞,[ ], ] [ |
| Источник | CH1/CH2/CH3/CH4/цифровой |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Квалифицированный триггер | |
| Тип | событие А, событие Б |
| Условие времени | В любое время, <, > |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер шаблона | |
| Настройка шаблона | недействительный, низкий, высокий |
| Логика | и, или, не-и, ни |
| Источник | CH1/CH2/CH3/CH4/цифровой |
| Условия времени | ＜,＞,[ ], ] [ |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Видео триггер | |
| Стандарт сигнала | NTSC, PAL, 720p/50, 720p/60, 1080p/50, 1080p/60, 1080i/50, 1080i/60, пользовательский |
| Источник | все каналы |
| Синхронизировать | любой, выбрать |
| Оконный триггер | |
| Тип окна | абсолютный, относительный |
| Источник | все каналы |
| Интервальный триггер | |
| Склон | подъем, падение |
| Условие триггера | ＜,＞,[ ], ] [ |
| Источник | все каналы / цифровой |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер отключения | |
| Тип тайм-аута | край, штат |
| Источник | CH1/CH2/CH3/CH4/цифровой |
| Уклон | подъем, падение |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 0,2 нс |
| Мелкий триггер | |
| Полярность | положительный, отрицательный |
| Условие времени | ＜,＞,[ ], ] [ |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер уклона | |
| Уклон | подъем, падение |
| Предельный диапазон | ＜,＞,[ ], ] [ |
| Источник | все каналы |
| Временной диапазон | 2 нс ~ 20 с |
| Разрешение | 1 нс |
| Триггер I2C | |
| Тип триггера | пуск, остановка, перезапуск, нет ответа, EEPROM, длина данных, 7-битный адрес, 10-битный адрес, 7-битный адрес + данные, 10-битный адрес + данные |
| Условия запуска данных | =, ≠, ＜, ≤, ＞, ≥, [ ], ] [ |
| SPI-триггер | |
| Сигнал | SPI, SIOP, SSPI |
| Условия запуска данных | =, ≠, ＜, ≤, ＞, ≥, [ ], ] [ |
| Триггер I2S | |
| Тип триггера | данные, отключение звука, клип, сбой, нарастающий фронт, спадающий фронт |
| Ширина данных | 4 ~ 32 бит |
| Выравнивание | стандартное, выравнивание по левому краю, выравнивание по правому краю |
| Условия запуска данных | =, ≠, ＜, ≤, ＞, ≥, [ ], ] [ |
| Триггер I2S (опция) | |
| Тип триггера | данные, отключение звука, клип, сбой, нарастающий фронт, спадающий фронт |
| Ширина данных | 4 ~ 32 бит |
| Выравнивание | стандартное, выравнивание по левому краю, выравнивание по правому краю |
| Условия запуска данных | =, ≠, ＜, ≤, ＞, ≥, [ ], ] [ |
| Триггер MIL 1553 (опция) | |
| Тип триггера | передача, командное слово, слово данных, слово состояния, слово ошибки, время ответа, интервал времени между сообщениями |
| Условия запуска данных | =, ≠, ＜, ≤, ＞, ≥, [ ], ] [ |
| Запуск USB 2.0 (опция) | |
| Тип триггера | пакеты (любые, токены, данные, рукопожатие, пользовательские), ошибки протокола, транзакции, события шины |
| Уровень скорости | поддерживает низкоскоростной, полноскоростной и высокоскоростной режимы USB 2.0 (только канал 2 поддерживает запуск и декодирование высокоскоростного режима USB 2.0) |
| Триггер UART/RS232 (опция) | |
| Настройка скорости передачи данных | скорость передачи данных 300/1,2к/2,4к/4,8к/9,6к/19,2к/28,8к/38,4к/57,6к/76,8к/115,2к/230,4к/460,8к/921,6к/1,3824М/1,8432М/2,7648 М, пользовательский |
| Ширина данных | 5 цифр, 6 цифр, 7 цифр, 8 цифр, 9 цифр |
| Паритет | нет, нечетные цифры, четные цифры |
| Стоп-бит | 1 цифра, 1,5 цифры, 2 цифры |
| Уровень простоя | высокий уровень, низкий уровень |
| Условие запуска данных | =, ≠, ＜, ≤, ＞, ≥, [ ], ] [ |
| Триггер LIN (опциональное) | |
| Тип | стоп, идентификатор, идентификатор + данные, ошибка данных |
| Настройка скорости передачи данных | 1,2 кб/с, 2,4 кб/с, 4,8 кб/с, 9,6 кб/с, 10,417 кб/с, 19,2 кб/с, пользовательская |
| Условия запуска данных | =, ≠, ＜, ≤, ＞, ≥, [ ], ] [ |
| CAN-триггер (опция) | |
| Тип | все, remote frames, идентификатор, идентификатор + данные, ошибка |
| Настройка скорости передачи данных | 10 кб/с, 25 кб/с, 33,333 кб/с, 50 кб/с, 83,333 кб/с, 100 кб/с, 125 кб/с, 250 кб/с, 500 кб/с, 1 Мб/с, пользовательская |
| Условия запуска данных | =, ≠, ＜, ≤, ＞, ≥, [ ], ] [ |
| CAN-FD (опция) | |
| Тип | все, remote frames, идентификатор, идентификатор + данные, ошибка |
| Настройка скорости передачи данных |
номинальный битрейт: 10 кб/с, 25 кб/с, 33,333 кб/с, 50 кб/с, 83,333 кб/с, 100 кб/с, 125 кб/с, 250 кб/с, 500 кб/с, 1 Мб/с настраиваемый битрейт данных: 500 кб /с, 1Мб/с, 1,5Мб/с, 2Мб/с, 5Мб/с, 8Мб/с, 10Мб/с, настраиваемый |
| Условия запуска данных | =, ≠, ＜, ≤, ＞, ≥, [ ], ] [ |
| FlexRay (опциональное) | |
| Тип | начало, рамка, символ, ошибка |
| Настройка скорости передачи данных | 2,5 Мбит/с, 5 Мбит/с, 10 Мбит/с по индивидуальному заказу |
| Условия запуска данных | =, ≠, ＜, ≤, ＞, ≥, [ ], ] [ |
| Последовательное декодирование (опциональное) | |
| Функции декодирования | l2C, I2S, SPI, UART, RS232, LIN, CAN，CAN-FD，FlexRay, MIL 1553, USB 2.0 |
| Характеристики дисплея | |
| Тип дисплея | 10,1-дюймовый TFT LCD с емкостным сенсорным экраном |
| Разрешение дисплея | 1024 х 600 пикселей |
| Уровень яркости | 256 уровней |
| Режим отображения | одиночный, XY, XY + одиночный |
| Система измерения | |
| Объект измерения | аналоговые каналы: CH1 ~ CH4, цифровые каналы: D0 ~ D15, математические функции: F1 ~ F2, масштабирование: Z1 ~ Z4, ZDig1 ~ ZDig2, память: M1 ~ M2, WaveScanZoom: WScanZ1 ~ WScanZ2, параметры измерения: P1 ~ P6 |
| Параметры автоматического измерения | время нарастания, время нарастания 20 – 80 %, время спада, время спада 20–80 %, рабочий цикл, период, базовое значение, пиковое значение, среднее значение, задержка, амплитуда, максимум, минимум, эффективное значение, стандартное отклонение, положительное значение, перерегулирование, перекос, фаза, длительность импульса, отрицательная длительность импульса, отрицательное перерегулирование, площадь, верхняя граница, частота |
| Курсорное измерение | Измерение времени (X1, X2), разница во времени (△ X), измерение напряжения (Y1, Y2), разница напряжений (△ Y), измерение времени + напряжения |
| Цель | одновременное измерение параметров всех захваченных сигналов |
| Математические функции | |
| Объект | аналоговые каналы: CH1 ~ CH4, цифровые каналы: D0 ~ D15, цифровая шина: Digital1 ~ Digital2, математические операции: F1 ~ F2, масштабирование: Z1 ~ Z4, ZDig1 ~ ZDig2, память: M1 ~ M2, WaveScanZoom: WScanZ1 ~ WScanZ2, измерение параметра: P1 ~ P6 |
| Тип | БПФ, SinX |
| БПФ | режимы окон: прямоугольное, ФонХанна, Хэмминга, плоский верх, Блэкмана Харриса |
| Инструментарий расширенного анализа и отладки | |
| Расширенные функции поиска и анализа сигналов | WaveScan поддерживает статический «поиск» и динамическое «сканирование». Он может измерять и анализировать собранные сигналы в режиме реального времени, искать интересующие сигналы и настраивать действия после обнаружения заданного сигнала |
| Последовательный режим | последовательность: максимальная глубина хранения может быть разделена на 1000 равных сегментов, минимальный интервал между сегментами составляет 1 мкс, а эквивалентная частота дискретизации составляет 1 000 000 осциллограмм/с |
| Историческая закономерность | в историю, находящуюся в фоновом режиме, можно войти одним щелчком мыши, с помощью специальной панели навигации по формам сигналов можно измерять и анализировать формы сигналов, появившиеся в истории |
| Функция определения соответствия/несоответствия | пройден/не пройден, отслеживайте изменения сигнала, оценивая, находится ли входной сигнал в пределах созданного диапазона шаблона, что можно использовать для анализа аномальных форм сигналов или выполнения автоматического тестирования |
| Функция параметрической гистограммы | гистиконы отражают вероятность появления значения параметра в определенном диапазоне (Bin), указывая состояние статистического распределения значения параметра |
| Функция графика тренда | Trend использует линейный график для представления процесса изменения результатов измерения параметров в зависимости от порядка сбора. Результаты измерений, собранные впервые, отображаются в крайнем левом углу экрана, и результаты измерений постепенно перемещаются справа налево |
| Функция истинной статистики измерений | AIM одновременно измеряет параметры всех захваченных сигналов без потери каких-либо деталей сигналов |
| Цифровой вольтметр | DVM, встроенный 4-разрядный цифровой вольтметр и 5-разрядный аппаратный частотомер |
| Режим повышенного разрешения | Eres усредняет несколько соседних точек сигнала, собранного осциллографом, что может эффективно улучшить вертикальное разрешение осциллографа до 11 бит |
| Комплексная функция архивирования отчетов | LabNoteBook поддерживает работу одним щелчком мыши и одновременно сохраняет изображения сигналов, файлы данных, настройки и другую информацию, которую можно вызвать на осциллограф или главный компьютер для повторного измерения и анализа |
| Генератор сигналов (опционально) | |
| Канал | 1 |
| Максимальная выходная частота | 25 МГц |
| Частота дискретизации | 125 Мвыб/с |
| Разрешение по частоте | 1 мкГц |
| Точность частоты | ± 50 частей на миллион |
| Вертикальное разрешение | 14 бит |
| Диапазон амплитуд |
- 1,5 〜 +1,5 В (нагрузка 50 Ом) - 3 〜 +3 В (высокоомная нагрузка) |
| Выходное сопротивление | 50 Ом ± 2 % |
| Защита | от перенапряжения, защита от ограничения тока |
| Синус | |
| Частота | 1 мкГц〜 25 МГц |
| Точность смещения (10 кГц) | ± (1 % * значение настройки смещения +3 мВpp) |
| Амплитудная неравномерность (10 кГц, 5 Впик-пик) | ± 0,3 дБ |
| Квадрат / импульс | |
| Частота | 1 мкГц〜 10 МГц |
| Рабочий цикл | 1 〜 99% |
| Время подъема/падения | < 24 нс (10% 〜 90%) |
| Выброс (1 кГц, 1 В пик-пик, типично) | < 3% (типично 1 кГц, 1 Впик-пик) |
| Ширина импульса | > 50 нс |
| Джиттер | < 500 пс + 10 частей на миллион |
| Треугольная волна | |
| Частота | 1 мкГц 〜 300 кГц |
| Линейность | < 0,1% от пик-пик (типично, 1 кГц, 1 Впик-пик, 50% симметрия) |
| Симметрия | 0 〜 100% |
| Постоянный ток (DC) | |
| Смещение напряжения | ± 3 В (высокое сопротивление) |
| Точность смещения | ± (|установленное значение смещения|*1%+3 мВ) |
| Шум | |
| Полоса пропускания (-3 дБ) | > 25 МГц |
| Цифровые каналы | |
| Количество каналов | 16 (Д0 ~ Д15) |
| Максимальная частота дискретизации | 500 Мвыб/с |
| Глубина памяти | 10 Мбит/с |
| Мин. ширина обнаруживаемого пульса | 4 нс |
| Максимальное входное напряжение | ± 30 В |
| Максимальная входная частота | 125 МГц |
| Тип логики | TTL (1,5 В), ECL (-1,3 В), CMOS (1,26\1,66\2,5 В), PECL (3,7 В), LVDS (1,2 В), пользовательские (±10 В, размер шага 20 мВ) |
| Цифровой мультиметр (опция) | |
| Источник | все каналы |
| Элементы измерения | DC, DC RMS, AC RMS, частота |
| Разрешение | напряжение переменного/постоянного тока: 4 бита, частотомер: 5 бит; |
| Скорость измерения | 100 раз/секунду |
| Архив | |
| Тип файла | данные о форме сигнала, настройки, изображения |
| Формат данных сигнала | двоичный файл (.trc), ASCII (.txt), Matlab (.dat), Excel (.CSV), MathCad (.prn), WaveML |
| Установить формат файла | .lss |
| Формат файла изображения | .jpg, .png, .tif, .bmp |
| Метод автоматического сохранения | закрыть, закрыть, заполнить |
| Возможности архивирования | сохраняйте данные сигналов, настройки и файлы изображений одним щелчком мыши для быстрого обратного вызова на осциллограф или главный компьютер для повторных измерений и анализа |
| Общие характеристики | |
| Интерфейс | 4 х USB-хост, слот для SD-карты, USB-устройство, локальная сеть, выход AUX (прошел/не прошел, триггерный выход), стандартный 15-контактный интерфейс SVGA D-типа, 16-канальный логический интерфейс, калибровочный сигнал 1 кГц |
| Температура |
рабочая: 0 〜 +40 ℃ нерабочая: -20 〜 60 ℃ |
| Влажность |
рабочая: 85 % RH, 40 ℃, 24 часа нерабочая: 85 % RH, 65 ℃, 24 часа |
| Источник питания | 100 – 240 В, 50/60 Гц или 100 – 120 В, 400 Гц |
| Потребляемая мощность | 150 Вт / 4 канала |
| Габариты изделия | 380 х 140 х 270 мм |
| Вес нетто | 4,8 кг |
|
Комплектация |
осциллограф Siglent SDS3104X - 1 шт |
|
пассивный зонд - 4 шт; USB кабель - 1 шт; кабель питания - 1 шт; сертификат калибровки - 1 шт; беспроводная мышь - 1 шт; руководство пользователя - 1 шт |
|
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
Благодарственные письма
Посмотреть все
С этим товаром покупают
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Диапазон измерения индуктивности: 0,00001 мкГн - 99999,9 Гн
Диапазон измерения емкости: 0,00001 пФ - 999999 мкФ
Диапазон измерения сопротивления: 0,00001 Ом - 99,9999 МОм
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, треугольная, импульсная, произвольные сигналы (60 форм)
Диапазон частот: от 0,01 мкГц до 50 МГц (для синуса)
Частота дискретизации: 266 МВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Встроенный частотомер
Количество каналов: 2
Полоса пропускания: 150 МГц
Частота дискретизации: 1 ГВыб/с
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 2
Полоса пропускания: 100 МГц
Частота дискретизации: 1 ГВыб/с
Хранение и считывание осциллограмм
Похожие товары
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 2
Полоса пропускания: 150 МГц
Частота дискретизации: 1 Гбит / с
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Автоматическая калибровка и диагностика
Количество каналов: 2
Полоса пропускания: 0 - 50 МГц
Максимальная частота дискретизации: 1 Гвыб / с
Глубина памяти: 32 К
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
4 независимых канала
Полоса пропускания: 500 МГц
Частота дискретизации: 2 Гвыб/сек
Глубина памяти: 2 Гб
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 3000 рублей Почтой России
Добавить в избранное
Количество каналов: 4
Полоса пропускания: 100 МГц
Частота дискретизации: 1 Гвыб/с
16 цифровых каналов
Получить коммерческое предложение
Сотрудничаем с коммерческими организациями и государственными бюджетными учреждениями.
Работаем по прямому договору и участвуем во всех видах конкурентных процедур в рамках 44-ФЗ и
223-ФЗ. Оказываем помощь в составлении технического задания на оборудование.
Заполните форму и получите всю нужную информацию о выбранном оборудовании в виде коммерческого предложения:
- актуальные цены и сроки поставки;
- информация о скидке;
- наличие на наших складах.
