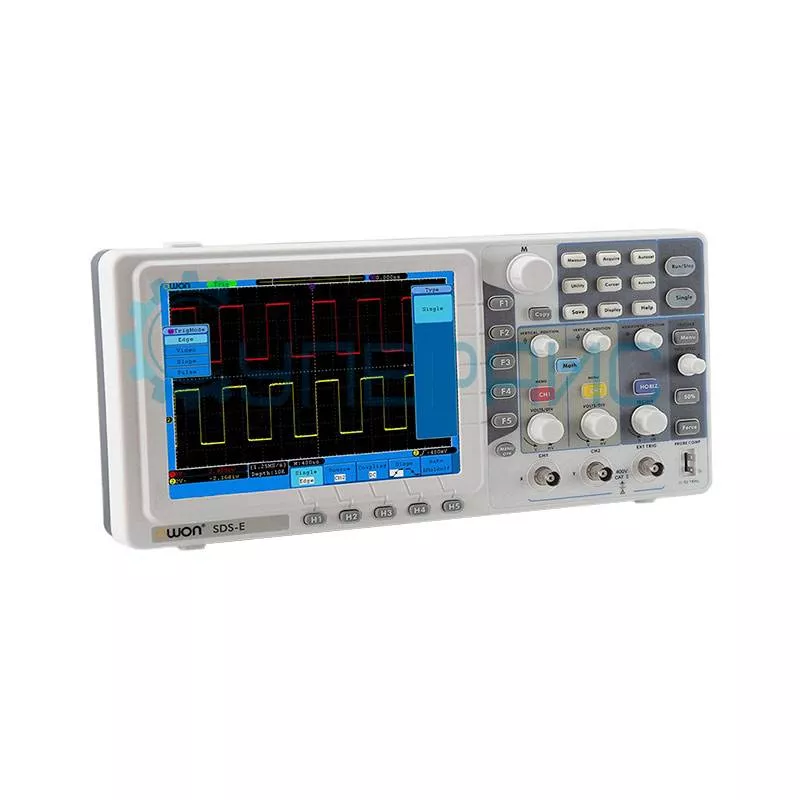

Двухканальный цифровой осциллограф OWON SDS7102E (2 канала, 100 МГц)
37 510 ₽
37 510 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
10916
Модель (серия)
SDS7102E
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON SDS7102E
Общие данные
Артикул (код товара)
10916
Производитель (бренд)
Модель (серия)
SDS7102E
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Вертикальная система
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Частотомер
Декодирование сигналов шин
Нет
Описание OWON SDS7102E
ВНИМАНИЕ! Производство Двухканального цифрового осциллографа OWON SDS7102E (2 канала, 100 МГц) ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф UNI-T UTD2102CEX (2 канала х 100 МГц)
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ OWON SDS7102E
| Характеристики настольного осциллографа | |
| Серия | SDS-E (Smart DS-E) |
|
Полоса пропускания |
100 МГц |
|
Количество каналов |
2 + 1 внешний |
|
Максимальная частота дискретизации в реальном времени |
1 ГВыб / с в одноканальном режиме 500 МВыб / с в двухканальном режиме |
| Входные параметры | |
|
Развязка входа |
DC, AC, GND |
|
Входной импеданс |
1 МОм ± 2 %, 15 пФ ± 3 пФ |
|
Установка коэффициента затухания датчика |
1 Х, 10 Х, 100 Х, 1000 Х |
|
Максимальное входное напряжение |
± 400 В |
| Ограничение полосы пропускания | 20 МГц |
| Канал-канальная изоляция |
50 Гц: 100 : 1 10 МГц: 40 : 1 |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
|
Интерполяция формы волны |
sin (х) / х |
| Размер памяти | 1 Мб |
|
Коэффициент развёртки |
2 нс / дел - 100 с / дел, 1, 2, 5 шаг |
| Диапазон частоты дискретизации |
0,5 Выб / с - 1 ГВыб / с в одноканальном режиме 0,5 Выб / с - 500 МВыб / с в двухканальном режиме |
| Точность | ± 100 ppm |
|
Точность измерения временного интервала |
однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс) больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс) |
| Вертикальная система | |
|
Вертикальное разрешение |
8 бит |
|
Вертикальная развёртка |
2 мВ / дел - 10 В / дел |
|
Время нарастания |
< 3,5 нс |
| Смещение |
± 1 В (2 мВ / дел - 100 мВ / дел) ± 10 В (200 мВ / дел - 1 В / дел) ± 100 В (2 В / дел - 10 В / дел) |
|
Низкочастотный отклик (-3 дБ) |
≤ 10 Гц (на входе BNC) |
|
Точность усиления постоянного тока |
± 3% больше 16 средних значений: ± (3% от значения + 0,05 дел) |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео сигнал (NTSC, PAL,SECAM), наклон, альтернативный |
|
Диапазон уровня запуска триггера |
CH1 ~ CH2: ± 6 деления от центра экрана |
| EXT: ± 600 мВ | |
| EXT/5: ± 3 В | |
| Точность уровня триггера | CH1 ~ CH2: ± 0,3 дел |
|
EXT: ± (6 % от настройки + 40 мВ) |
|
| EXT/5: ± (6 % от настройки + 200 мВ) | |
| Смещение триггера | согласно длине и времени записи |
| Диапазон удержания триггера | 100 нс - 10 с |
| 50% уровень настройки | частота входного сигнала ≥ 50 Гц |
| Запуск по фронту | |
|
Режим запуска |
запуск по нарастающему фронту, по ниспадающему фронту |
| Чувствительность | 0,3 дел |
|
Запуск по длительности импульса |
|
|
Режим запуска |
положительная полярность импульса >, <, = |
|
отрицательная полярность импульса >, <, = |
|
|
Диапазон удержания триггера |
30 нс ~ 10 с |
| Запуск по видео сигналу | |
|
Стандарт сигнала |
NTSC, PAL, SECAM |
| Диапазон номеров строк | 1 - 525 (NTSC), 1 - 625 (PAL, SECAM) |
| Запуск по наклону | |
|
Режим запуска |
положительный наклон >, <, = |
|
отрицательный наклон >, <, = |
|
|
Диапазон удержания триггера |
24 нс ~ 10 с |
|
Запуск по альтернативе |
|
| CH1 | фронт, импульс, видео, наклон |
| CH2 | фронт, импульс, видео, наклон |
| Система измерения | |
|
Курсорные измерения |
разность напряжений между курсорами ΔV разница во времени между курсорами ΔT |
|
Автоматическое измерение |
Period, Freq, Mean, PK-PK, RMS, Max, Min, Vtop, Vbase, Vamp, OverShoot, PreShoot, Rise Time, Fall Time, +D width, -D width, +Duty, -Duty, Delay A→B , Delay A→B , Cycle RMS, Cursor RMS, Duty cycle, and Phase. |
| Математические функции | +, -, *, / FFT |
| Хранение сигналов | 15 форм сигналов |
| Частота | прямоугольная волна 1 кГц |
| Общие характеристики | |
|
Тип дисплея |
8 дюймов TFT LCD - экран, 800 * 600 точек, 65536 цветов |
|
Питание |
100 - 240 В AC RMS, 50 - 60 Гц, CAT II |
| Потребляемая мощность | < 15 Вт |
| Предохранитель | Т, 2 А, 250 В |
| Рабочая температура |
от 0 °С до 40 °С |
| Температура хранения |
от -20 °С до 60 °С |
| Относительная влажность |
до 90% |
| Рабочая высота |
рабочая до 3000 м |
|
хранения до 15000 м |
|
|
Интерфейс передачи данных |
USB, LAN |
| Метод охлаждения | естественная конвекция |
| Габариты | 348 х 170 х 78 мм |
| Вес нетто | 1,5 кг |
| Комплектация | цифровой осциллограф OWON SDS7102E - 1 шт |
|
|
щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт диск с программным обеспечением - 1 шт инструкция по эксплуатации - 1 шт |
Документация и ПО OWON SDS7102E
Название
Язык
Версия
Размер и тип
Спецификация для цифрового осциллографа OWON SDS7102E
Язык:
Английский
Размер и тип:
1 МБ,
PDF
Инструкция по эксплуатации цифрового осциллографа OWON SDS7102E
Язык:
Английский
Размер и тип:
2 МБ,
PDF
Руководство по установке USB драйвера для цифрового осциллографа OWON SDS7102E
Язык:
Английский
Размер и тип:
555 КБ,
PDF
Программное обеспечение для цифрового осциллографа OWON SDS7102E
Язык:
Английский
Размер и тип:
68 МБ,
ZIP
ZIP
Программное обеспечение LabView для цифрового осциллографа OWON SDS7102E
Язык:
Английский
Размер и тип:
872 КБ,
ZIP
ZIP
Драйвер для цифрового осциллографа OWON SDS7102E
Язык:
Английский
Размер и тип:
599 КБ,
ZIP
ZIP
Показать больше
Показать меньше
