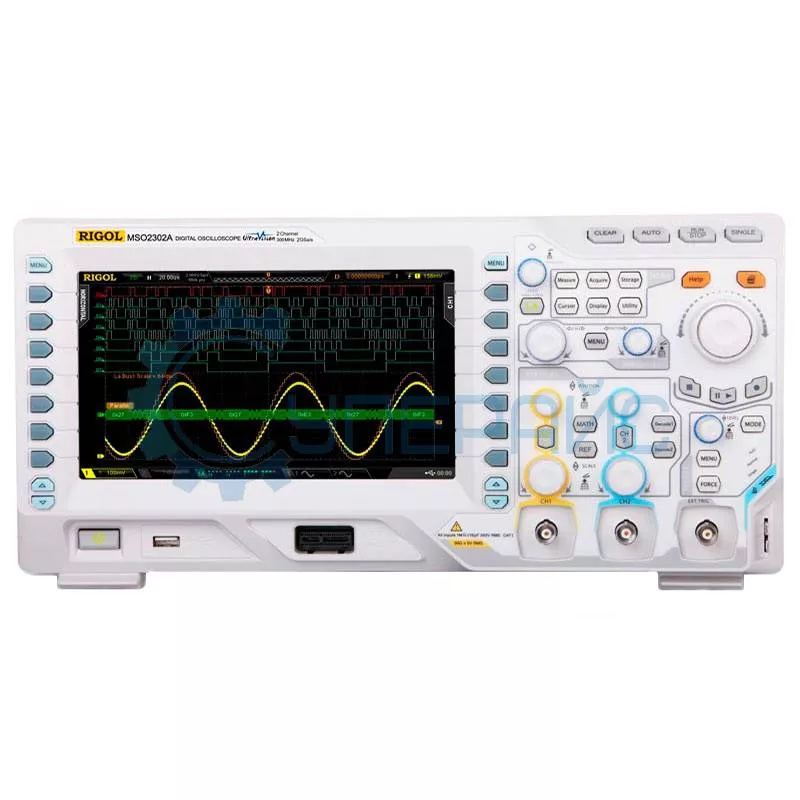

Цифровой осциллограф RIGOL MSO2302A
Код товара: 5257
Гарантия 36 месяцев
О товаре Большая длина записи осциллограммы
Количество аналоговых каналов: 2
Полоса пропускания: 300 МГц
Частота дискретизации: 2 Гвыб/с
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Большая длина записи осциллограммы
Количество аналоговых каналов: 2
Полоса пропускания: 300 МГц
Частота дискретизации: 2 Гвыб/с
Технические характеристики RIGOL MSO2302A
| Серия | MSO2000A |
| Полоса пропускания | 300 МГц |
| Количество каналов | 2 (аналоговых) + 16 (цифровых) |
| Максимальная частота дискретизации в реальном времени |
аналоговые каналы:2 ГВыб/с (в одноканальном режиме), 1 ГВыб/с (в двухканальном режиме) цифровые каналы: 1 ГВыб/с (8 каналов), 500 МВыб/с (16 каналов) |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс |
аналоговые каналы: 1 МОм ± 1 %,16 пФ ± 3 пФ, 50 Ом ± 1,5 % цифровые каналы: 101 кОм ± 1 %, 9 пФ ± 3 пФ |
| Установка коэффициента затухания датчика | 0,01 X - 1000 Х с шагом 1-2-5 |
| Максимальное входное напряжение |
аналоговые каналы: 300 Vrms CAT I, 100 Vrms CAT II (переходное перенапряжение: 1000 В) цифровые каналы: 40 Vrms CAT I (переходное перенапряжение: 800 В) |
| Ограничение полосы пропускания | 20 / 100 МГц, полный диапазон |
| Горизонтальная система | |
| Погрешность временной базы | ± 25 ppm |
| Интерполяция формы волны | sin (х) / х |
| Максимальная скорость захвата осциллограмм | 52000 сиг/с |
| Размер памяти |
Аналоговые каналы: 14 Мб (выбор 1,4 Мб, 140 Кб, 14 Кб) в одноканальном режиме / 7 Мб (выбор 0,7 Мб, 70 Кб, 7 Кб) в двухканальном режиме Цифровые каналы: 14 Мб (8 каналов) / 7 Мб (16 каналов) |
| Коэффициент развёртки | 1 н/дел - 1000 с/дел, 1, 2, 5 шаг |
| Режимы | Y-T, X-Y |
| Вертикальная система аналоговых каналов | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка |
500 мкВ/дел - 10 В/дел (1 МОм) 500 мкВ/дел - 1 В/дел (50 Ом) |
| Время нарастания | <1.2 нс |
| Диапазон вертикального смещения |
500 мВ/дел - 50 мВ/дел, ± 2 В 51 мВ/дел - 200 В/дел, ± 10 В 205 мВ/дел - 2 В/дел, ± 50 В 2,05 В/дел - 10 В/дел, ± 100 В |
| Полоса пропускания для аналогового периодического сигнала | 300 МГц |
| Полоса пропускания для однократного сигнала | 300 МГц |
| Низкочастотный отклик (-3 дБ) | ≤ 5 Гц (на входе BNC) |
| Погрешность коэффициента усиления | ± 2% |
| Изоляция между каналами | > 40 дБ |
| Вертикальная система цифровых каналов | |
| Вертикальное разрешение | 1 бит |
| Пороги | 1 группа из 8 каналов |
| Диапазон значений порогов | ± 15 В с шагом 10 мВ |
| Уровень порогов |
TTL (1,4 В) 5,0 В CMOS (2,5 В); 3,3 В CMOS (1,65 В) 2,5 В CMOS (1,25 В); 1,8 В CMOS (0,9 В) ECL (-1,3 В) PECL (3,7 В) LVDS (1,2 В) |
| Погрешность установки порога | ± 100 мВ + 3% от установленного значения |
| Максимальный динамический диапазон | ± 10 В + значение порога |
| Минимальный размах напряжения | 500 мВ |
| Система синхронизации | |
| Режимы триггера | фронт, импульс, видео (NTSC,PAL,SECAM), рант, окно, шаблон, N фронт, истечение времени, длительность события, задержка, установка/удержание, RS232/UART, I2C, SPI, USB, CAN |
| Время задержки | 100 нс - 10 с |
| Диапазон уровня запуска триггера | CH1, CH2: ± 5 деления от центра экрана |
| EXT: ± 4 В | |
| Чувствительность триггера | 1 дел (< 10 мВ), 0,3 дел (> 10 мВ) |
| Запуск по фронту | |
| Режим запуска | запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту |
| Источник запуска | CH1, CH2 |
| Запуск по длительности импульса | |
| Режим запуска | положительная полярность импульса >, <, = |
| отрицательная полярность импульса >, <, = | |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 2 нс ~ 4 с |
| Запуск по ранту | |
| Режим запуска | положительная или отрицательная полярность: >, <, внутри диапазона <> |
| Источник запуска | CH1, CH2 |
| Диапазон удержания триггера | 2 нс ~ 4 с |
| Запуск по длительности события CH1, CH2 | |
| Установка | H, L, X |
| Условие запуска | >, <, внутри интервала<> |
| Источник | CH1, CH2 |
| Диапазон удержания триггера | 2 нс ~ 10 с |
| Запуск по установке/удержанию | |
| Установка | H, L |
| Режим запуска | нарастающий, спадающий |
| Источник | CH1, CH2 |
| Диапазон удержания триггера | 2 нс ~ 1 с |
| Запуск по шаблону | |
| Установка шаблона | H, L, X, нарастающий фронт, спадающий фронт |
| RS232/UART запуск | |
| Полярность | положительная, инвентированная |
| Источник запуска | CH1, CH2 |
| Условие запуска | Start, Error, Check Error, Data |
| Скорость | 2400bps, 4800bps, 9600bps, 19200bps, 38400bps, 57600bps, 115200bps |
| Разрядность | 5, 6, 7, 8 бит |
| I2C запуск | |
| Условие запуска | Start, Restart, Stop, Missing Ack, Address, Data, A&D |
| Источник запуска | CH1, CH2 |
| Разрядность | 7 , 10 бит |
| Диапазон | 0 ~ 127, 0 ~ 1023 |
| Длина | 1 ~ 5 байт |
| SPI запуск | |
| Источник запуска | CH1, CH2 |
| Условие | TimeOut |
| Разрядность | 4 ~ 32 бит |
| Диапазон удержания триггера | 100 ~ 1 нс |
| Установка | H, L, X |
| Система измерения | |
| Курсорные измерения |
ручные: разность напряжений между курсорами ΔV разница во времени между курсорами ΔT трассировка: напряжение и время по точкам сигнала 1/ΔT |

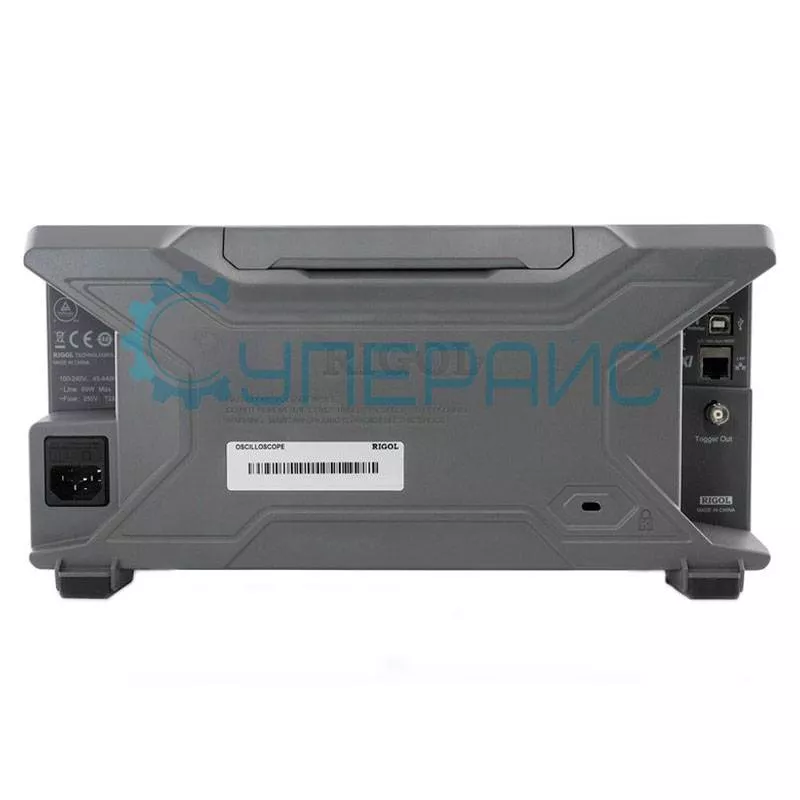

| Автоматическое измерение | Пиковое значение, Верхнее значение, Нижнее значение, Амплитуда, Среднее, Среднеквадратичный корень, Превышение, Предварительная съемка, Площадь, Площадь периода, Частота, Период, Время нарастания, Время спада, Ширина положительного импульса, Ширина отрицательного импульса, Цикл положительного коэффициента, Отрицательный коэффициент заполнения Цикл, Задержка A → B ↑, Задержка A → B ↓, Фаза A → B ↑, Фаза A → B ↓ |
| Отображение | 5 измерений одновременно |
| Частотомер | встроенный, 6 разрядов |
| Математические операции | A+B, A-B, A×B, A/B, FFT, &&, ||, ^, !, intg, diff, sqrt, lg, ln, exp, abs, sin, cos, tg |
| Декодирование протоколов | Parallel |
| Общие характеристики | |
| Тип дисплея | 8 дюймов TFT ЖК - экран, 800 x 480 точек, подсветка LCD |
| Питание | 100 - 240 В, 50 - 60 Гц, < 50 Вт |
| Количество цветов | 160000 |
| Послесвечение | 50 мс, 100 мс, 200 мс, 500 мс, 1 с, 2 с, 5 с, 10 с, 20 с, бесконечно |
| Интерфейс передачи данных | USB Host (поддержка USB-GPIB), USB-device, LAN, выход AUX (TrigOut/PassFail) |
| Габариты | 362 х 180 х 131 мм |
| Вес нетто | 4 кг |
| Габариты упаковки | 435 x 250 x 260 мм |
| Вес брутто | 5,25 кг |
| Комплектация |

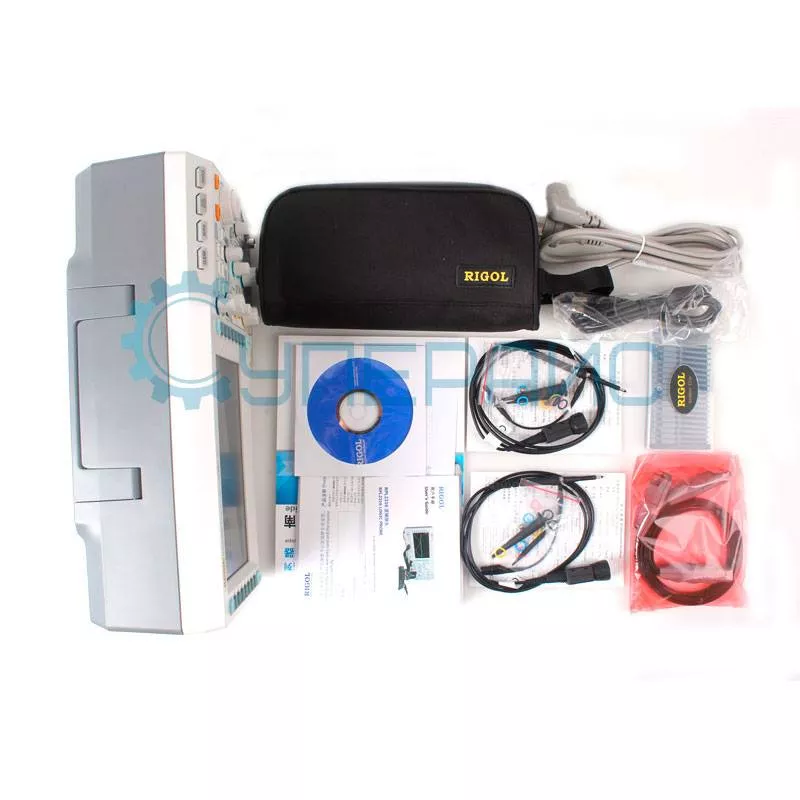

цифровой осциллограф RIGOL MSO2302A - 1 шт щупы для осциллографа - 2 шт кабель питания - 1 шт USB кабель - 1 шт инструкция по эксплуатации - 1 шт чехол для аксессуаров - 1 шт пробник логического анализатора - 1 шт щупы для логического анализатора - 20 шт |
| Совместимость |
Пробник дифференциальный для осциллографа RIGOL RP1050D Плата для осциллографов RIGOL DK-DS6000 Пробник для осциллографа RIGOL RP1025D Пробник токовый RIGOL RP1001C Токовый пробник RIGOL RP1006C Высоковольтный пробник RIGOL RP1010H Пробник дифференциальный RIGOL RP1100D Соединительный кабель RG142PUR BNC-Male - N-Male (3 м) Соединительный кабель RG142PUR BNC-Male - N-Male (1 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,5 м) Соединительный кабель RG142PUR BNC-Male - N-Male (0,3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (10 м) Коаксиальный кабель RG58 BNC Male - BNC Female (5 м) Коаксиальный кабель RG58 BNC Male - BNC Female (2 м) Коаксиальный кабель RG58 BNC Male - BNC Female (3 м) Коаксиальный кабель RG58 BNC Male - BNC Female (1 м) Коаксиальный кабель RG58 BNC Male - BNC Female (0,5 м) |
Обзорная таблица осциллографов RIGOL

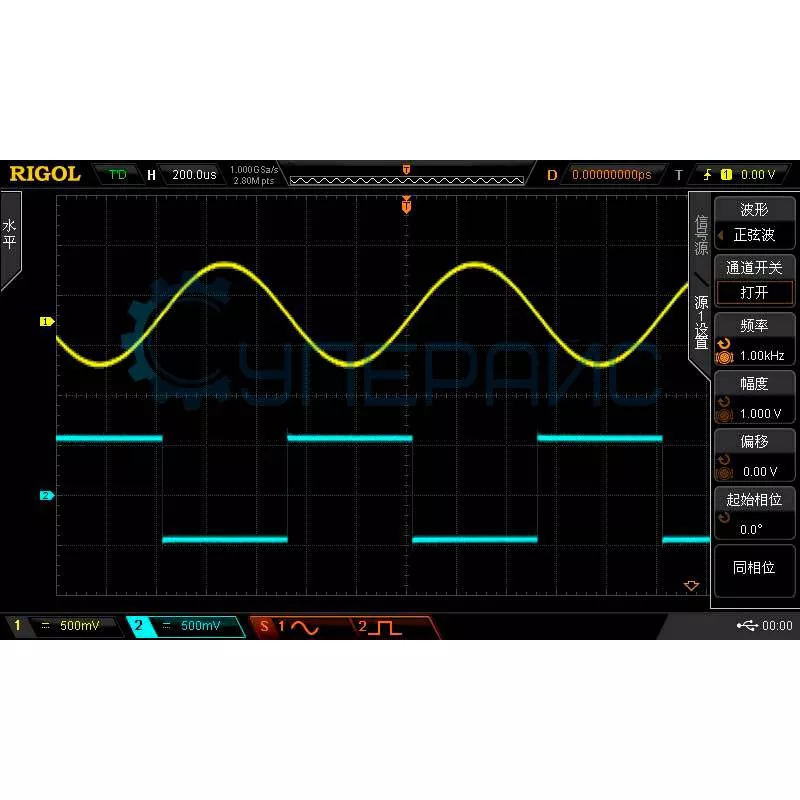

| Характеристики | MSO2102A | MSO2302A | MSO2302A-S | DS2302A | MSO2202A-S | DS2202A | DS2102A | MSO2102A-S |
| Полоса пропускания | 100 МГц | 300 МГц | 200 МГц | 100 МГц | ||||
| Количество аналоговых каналов | 2 | |||||||
| Количество цифровых каналов (MSO) | 16 | - | 16 | - | ||||
| Макс. частота дискретизации (реальная) | 2 ГВыб/с | |||||||
| Глубина памяти (макс.) | 14 Мб | |||||||
| Скорость захвата осциллограмм | 52000 сиг/с | |||||||
| Вертикальное разрешение | 8 бит | |||||||
| Вертикальная развертка | 500 мкВ/дел - 10 В/дел (1 МОм) | |||||||
| Тип дисплея | 8" TFT ЖК, 800×480 | |||||||
| Интерфейсы | USB Host, USB-device, LAN, AUX | |||||||
| Встроенный генератор (только -S) | - | - | 2 канала, 25 МГц | - | 2 канала, 25 МГц | - | - | 2 канала, 25 МГц |

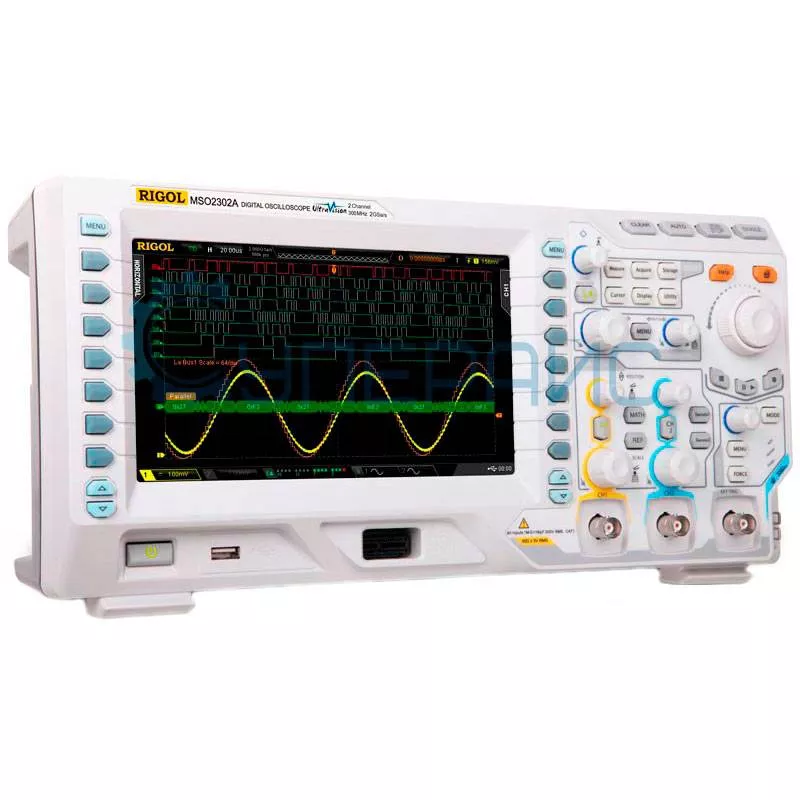

RIGOL MSO2302A: Универсальное решение для сложных измерений
Осциллограф RIGOL MSO2302A — это многофункциональный измерительный комплекс для профессионального анализа электронных сигналов. Благодаря полосе пропускания 300 МГц и скорости дискретизации 2 Гвыб/с прибор обеспечивает детальную визуализацию даже самых быстропротекающих процессов. Уникальная гибридная структура устройства объединяет функционал осциллографа и логического анализатора, предлагая комплексный подход к диагностике сложных электронных систем.

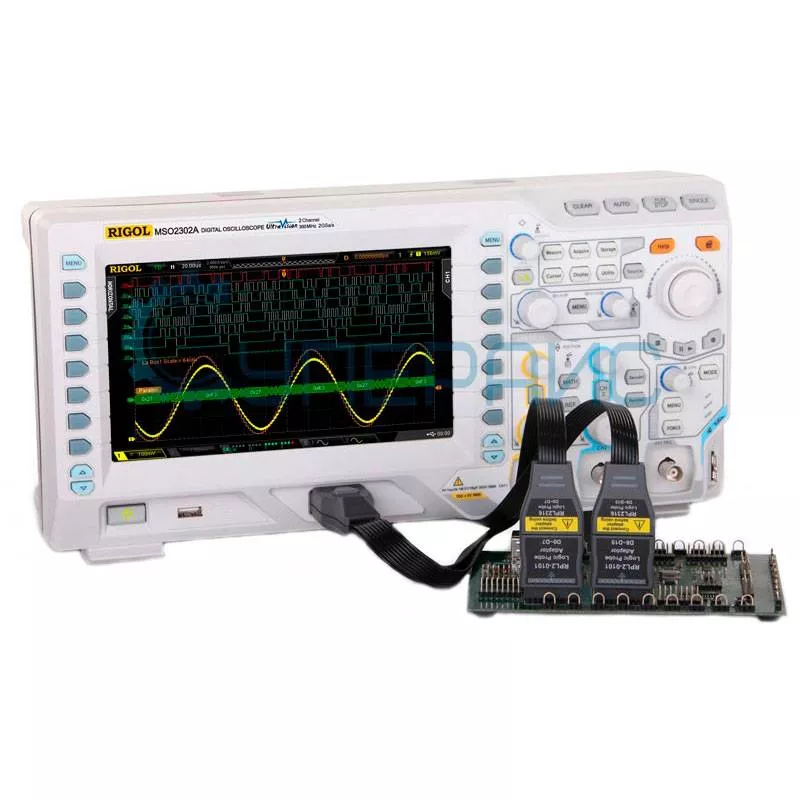

Характеристики:- Гибридная архитектура с комбинацией 2 аналоговых и 16 цифровых каналов

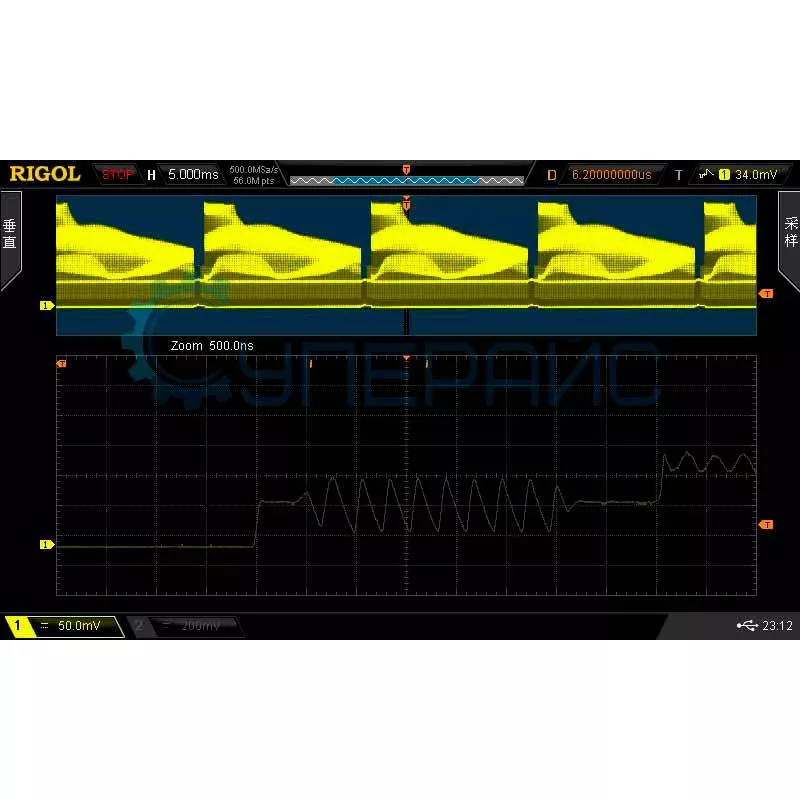

- Увеличенный объем памяти 14 Мточек для анализа протяженных сигналов
- Интеллектуальная система триггера с автоматическим распознаванием протоколов
- Эргономичный интерфейс с 8-дюймовым дисплеем повышенной четкости
- Расширенный набор инструментов для математической обработки сигналов

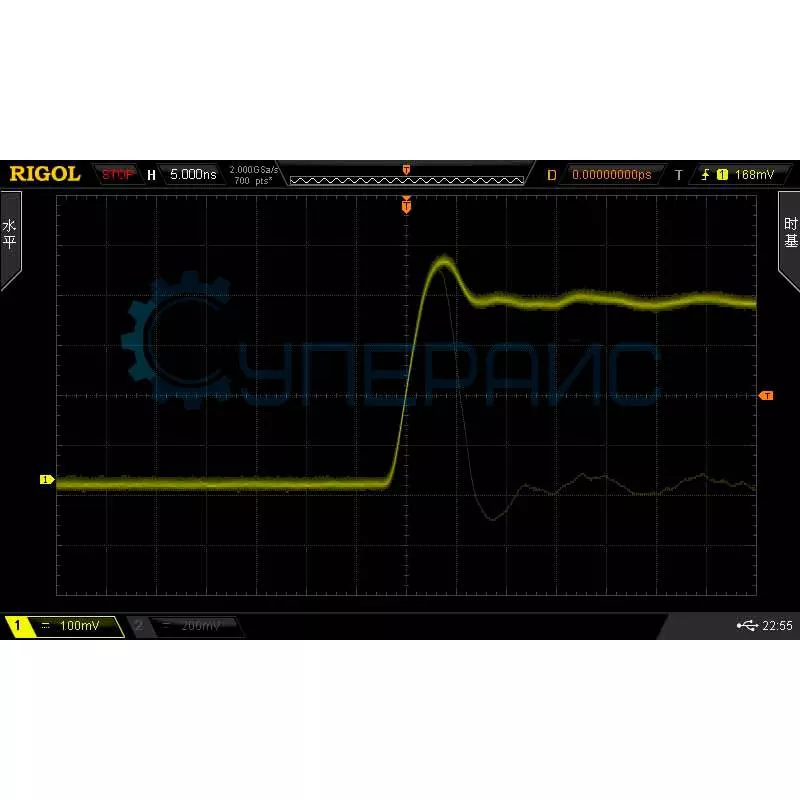

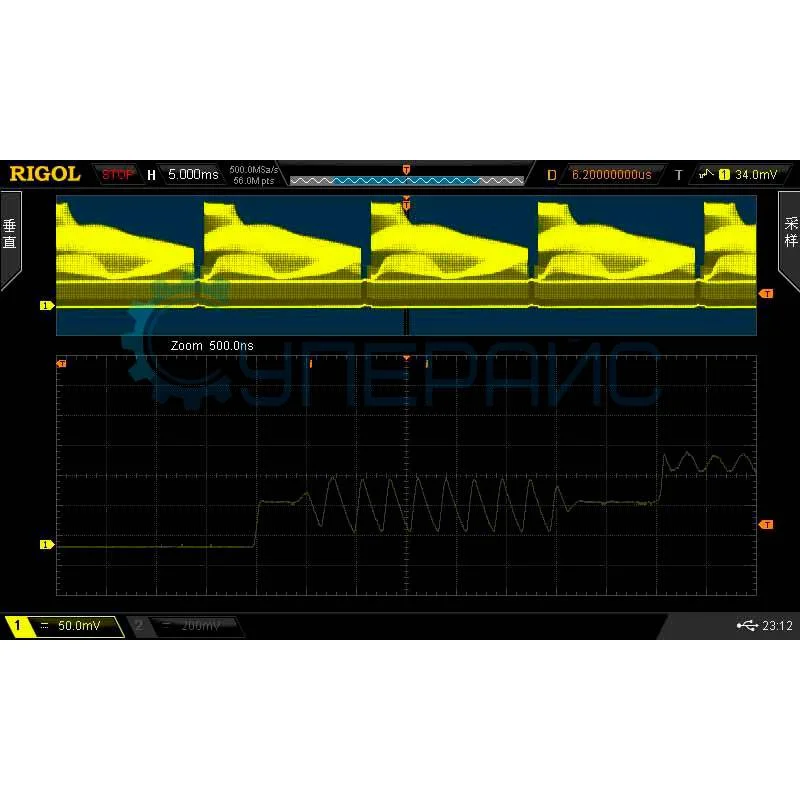

Осциллограф RIGOL демонстрирует точность измерений благодаря системе прецизионного усиления и оцифровки сигналов. Технология UltraVision II обеспечивает высокую скорость обновления форм сигналов - до 52000 осциллограмм в секунду. Адаптивная система фильтрации позволяет выделять полезные сигналы в условиях сильных помех.

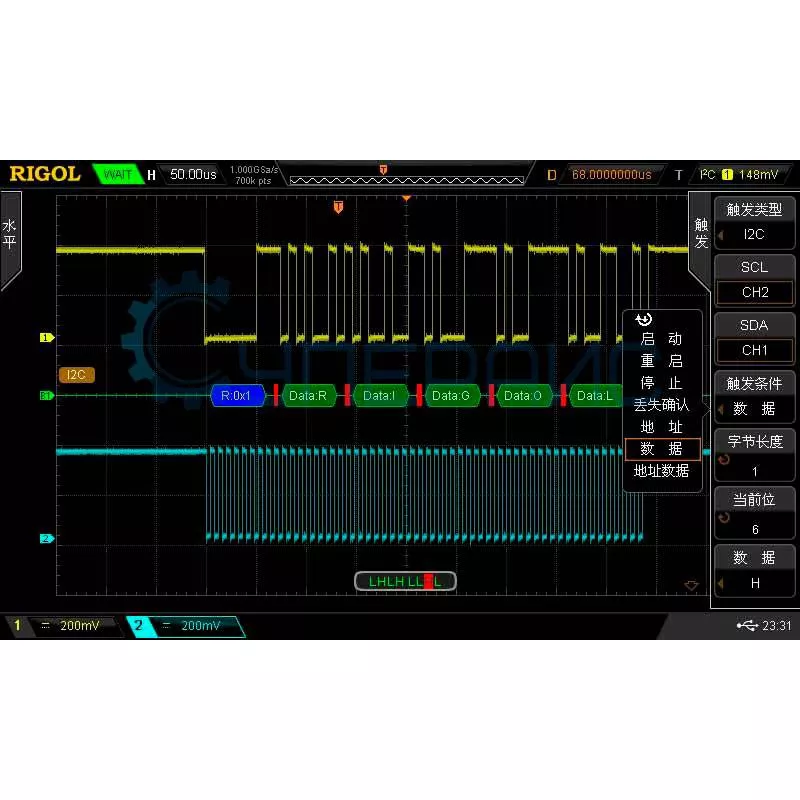

Функциональные возможности:- Декодирование протоколов: I2C, SPI, UART, CAN, USB
- Расширенный математический анализ: FFT, интегралы, производные
- 28 видов автоматических измерений параметров сигналов

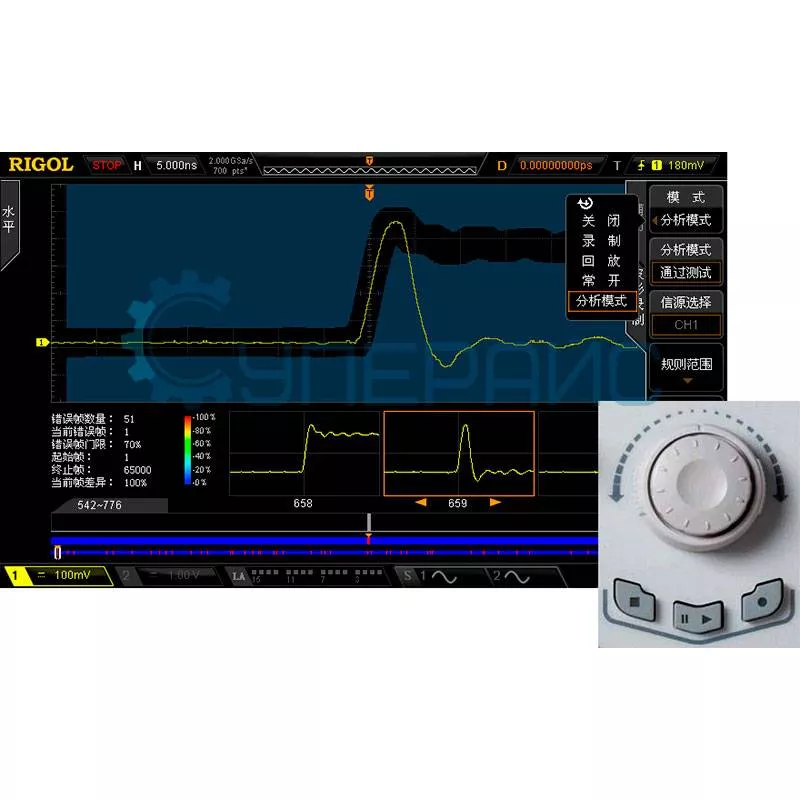

- Сравнение сигналов с образцами
- Создание пользовательских алгоритмов измерений
Продуманная организация органов управления обеспечивает интуитивную работу с прибором. Подсветка дисплея с регулируемой яркостью гарантирует комфортное восприятие информации при различном освещении. Интегрированные интерфейсы USB, LAN и GPIB дают возможности для интеграции в автоматизированные измерительные системы.
Осциллограф смешанных сигналов RIGOL MSO2302A — это сочетание производительности, функциональности и удобства использования. Универсальность и точность прибора делают его выбором для решения измерительных задач в электронике.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
