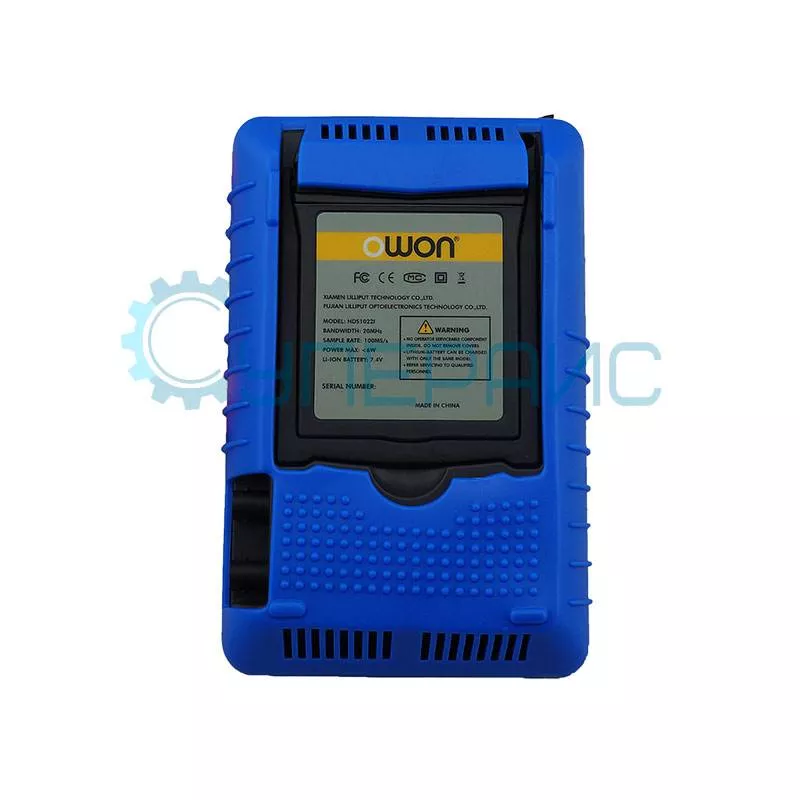

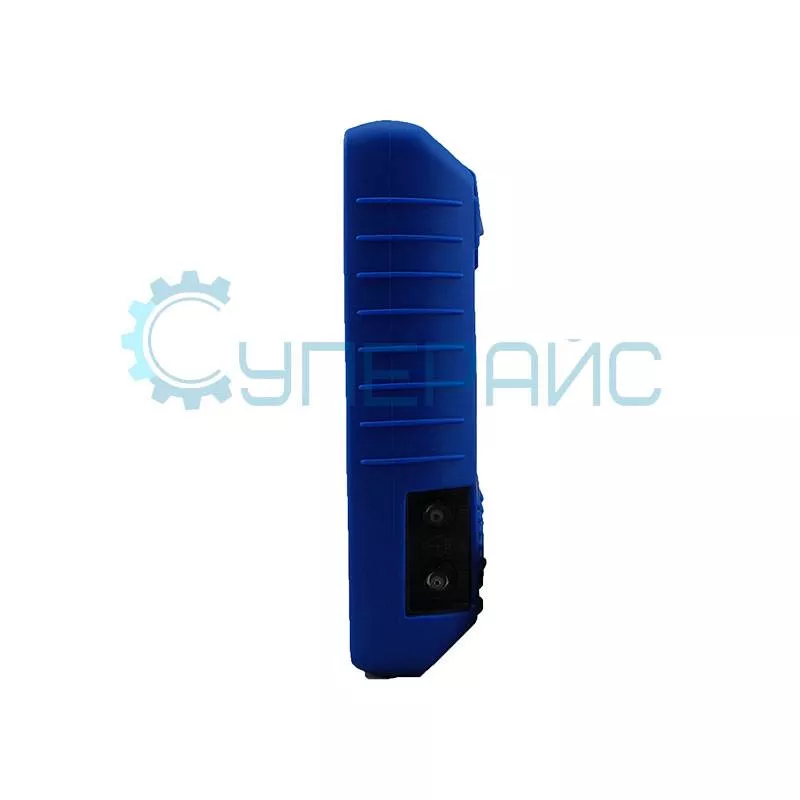

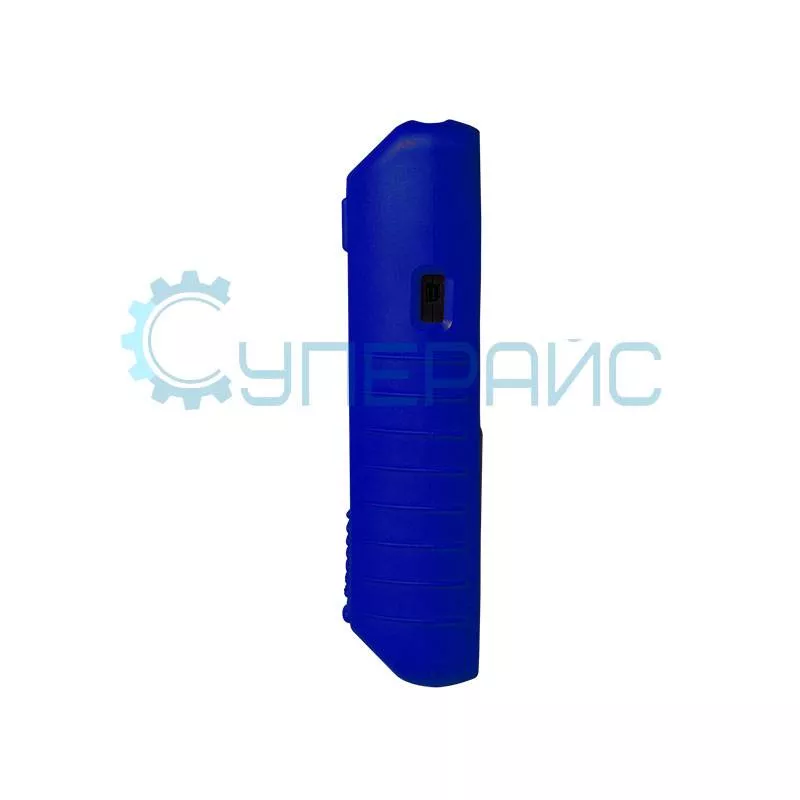

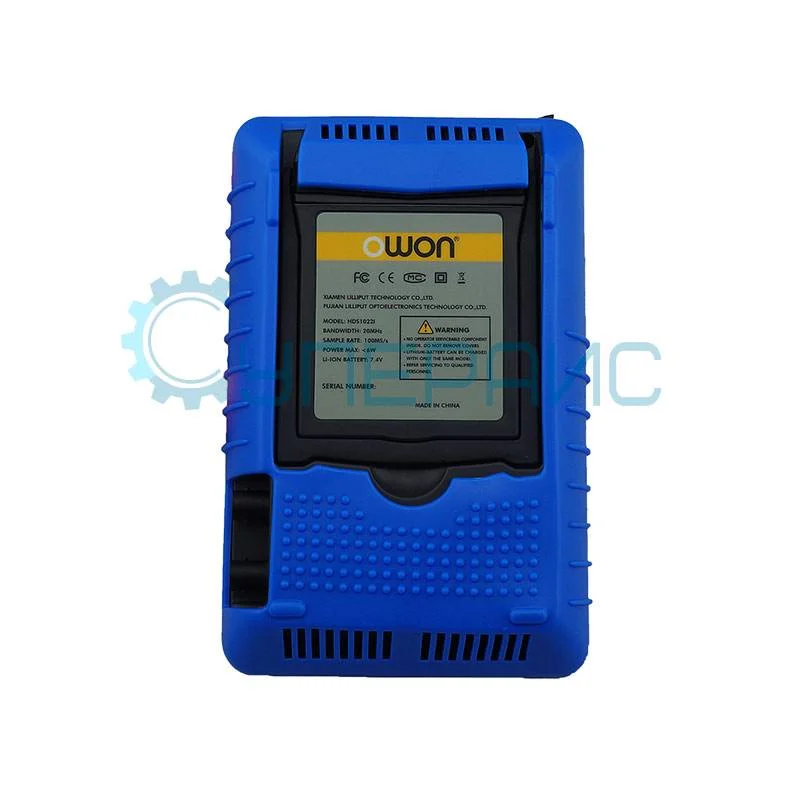

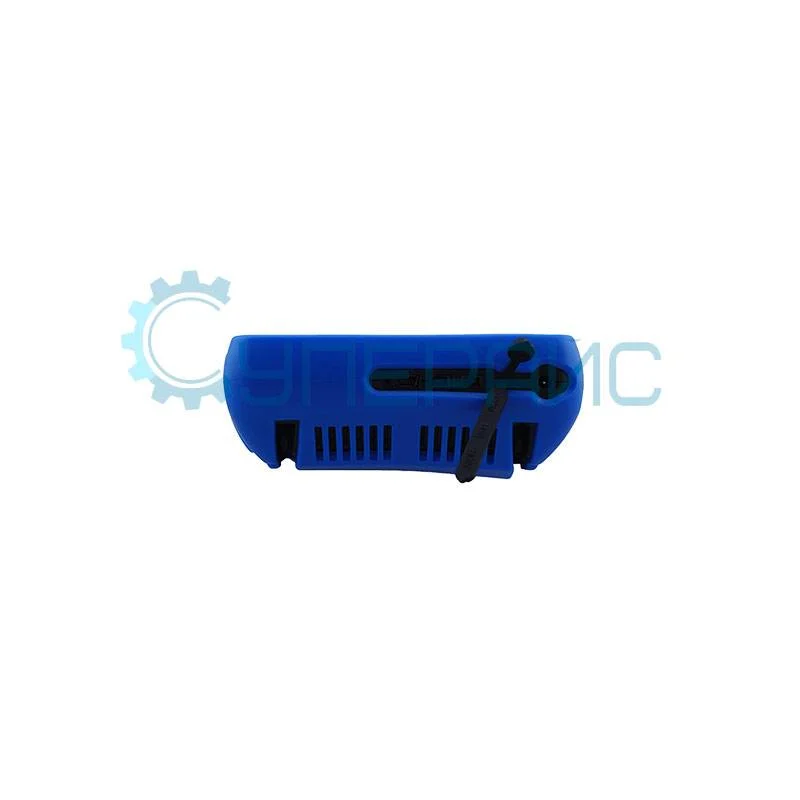

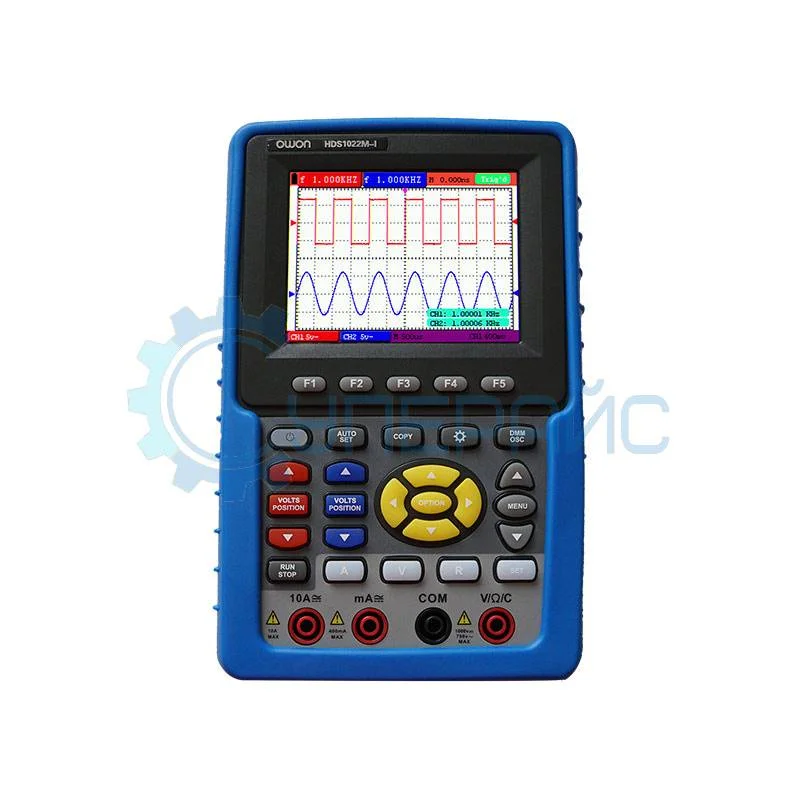

Двухканальный скопметр OWON HDS1022M-I
75 370 ₽
75 370 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
7552
Модель (серия)
HDS1022M-I
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
24
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики OWON HDS1022M-I
Общие данные
Артикул (код товара)
7552
Производитель (бренд)
Модель (серия)
HDS1022M-I
Страна производства
Китай
Гарантия, мес.
24
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Мультиметр
Анализатор спектра сигнала с помощью БПФ
Частотомер
Анализатор спектра сигнала с помощью БПФ
Частотомер
Декодирование сигналов шин
Нет
Вертикальная система
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
Применение
Проектирование, отладка и ремонт электронных устройств
Телекоммуникации
Обучение и научные исследования
Телекоммуникации
Обучение и научные исследования
Разреш. дисплея, пиксель
Описание OWON HDS1022M-I
ВНИМАНИЕ! Производство двухканального скопметра OWON HDS1022M-I ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Цифровой осциллограф с мультиметром OWON HDS4202M-N
Технические характеристики OWON HDS1022M-I
| Количество каналов | 2 |
| Полоса пропускания | 20 МГц |
| Максимальная частота дискретизации в реальном времени | 100 МВыб / с |
| Входные параметры | |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 2 %, 20 пФ ± 5 пФ |
| Установка коэффициента затухания датчика | 1 Х, 10 Х, 100 Х, 1000 Х |
| Максимальное входное напряжение | ± 400 В CAT II |
| Напряжение изоляции | 1000 : |
| Время задержки между каналами | 150 пс |
| Горизонтальная система | |
| Интерполяция формы волны | sin (x) / x |
| Глубина хранения | 6 Кб |
| Коэффициент развёртки | 5 нс / дел - 100 с / дел |
| Диапазон частоты дискретизации | 0,25 Выб / с - 100 МВыб / с |
| Точность | ± 100 ppm |
| Точность измерения времени интервала (полная полоса пропускания) |
одиночный: ± (1 интервал времени выборки + 50 ppm х чтение + 0,6 нс) > 16 средних значений: ± (1 интервал времени выборки + 50 ppm х чтение + 0,4 нс) |
| Вертикальная система | |
| Вертикальное разрешение | 8 бит |
| Вертикальная развёртка | 5 мВ / дел - 5 В / дел |
| Время нарастания | ≤ 17.5 нс |
| Смещение |
± 2 В (5 мВ / дел - 200 мВ / дел) ± 50 В (500 мВ / дел - 5 В / дел) |
| Низкочастотный отклик (-3 дБ) | ≤ 10 Гц (на входе BNC) |
| Точность измерения постоянного тока (режим выборки среднего значения) | разница напряжений между любыми двумя точками на осциллограмме после усреднения захваченных осциллограмм превышает 16: ± (5% считывания + 0,05 деления) |
| Система синхронизации | |
| Режимы триггера | фронт (нарастающий, ниспадающий), видео (NTSC, PAL и SECAM ), альтернативный |
| Диапазон уровня запуска триггера | ± 6 деления от центра экрана |
| Точность уровня триггера | ± 0,3 дел |
| Смещение триггера | 655 делений для предварительного запуска и 4 деления для последующего запуска |
| Диапазон удержания триггера | 100 нс - 10 с |
| Частотомер | |
| Разрешение | 6 цифр |
| Частотный диапазон | AC от 2 кГц до полной полосы пропускания |
| Система измерения | |
| Курсорные измерения |
разность напряжений между курсорами ΔV разность времени между курсорами ΔT |
| Автоматическое измерение | Vpp, Vavg, Vrms, Freq, Period, Vmax, Vmin, Vtop, Vbase, Vamp, Overshoot, Preshoot, + Duty, - Duty, время нарастания, время спада, задержка A → B, положительная ширина импульса, отрицательная ширина импульса |
| Хранение формы волны | 4 формы волны |
| Мультиметр | |
| Максимальное разрешение | 4000 отсчетов |
| Режимы тестирования | напряжение, ток, сопротивление, емкость |
| Входное сопротивление | 10 МОм |
| Напряжение постоянного тока | 400 мВ, 4 В, 400 В, 1000 В, с точностью ± (1% + 1) |
| Напряжение переменного тока (40 Гц - 400 Гц) | 4 В, 40 В, 400 В, с точностью ± (1,2% + 3) |
| Постоянный ток |
40 мА, 400 мА, с точностью ± (1.5% + 1) 10 А с точностью ± (3% + 3) |
| Переменный ток |
40 мА с точностью ± (1,5% + 3) 400 мА с точностью ± (2% + 1) 10 А с точностью ± (3% + 3) |
| Сопротивление |
400 Ом, с точностью ± (1% + 3) 4 кОм, 40 кОм, 400 кОм, 4 МОм, с точностью ± (1% + 1) 40 МОм, с точностью ± (1,5% + 3) |
| Емкость | 51.2 нФ - 100 мкФ, с точностью ± (3% + 3) |
| Диод | 0 - 1,5 В |
| Общие характеристики | |
| Дисплей | 3,7 дюймов, TFT ЖК - экран, 640 х 480, 65536 цветов |
| Питание | 100 - 240 В AC, 50 / 60 Гц |
| Потребляемая мощность | < 6 Вт |
| Выходное напряжение | 10 В DC |
| Выходной ток | 1500 мА |
| Батарея | литий ионная 7.4 В, емкость 3500 мАч |
| Интерфейс | USB |
| Диодные измерения | есть |
| Режимы выбора диапазона мультиметра | автоматический / ручной |
| Рабочая температура | от 0°С до 50°С |
| Температура хранения | от -20°С до 60°С |
| Габариты | 180 х 113 х 40 мм |
| Вес нетто | 645 г |

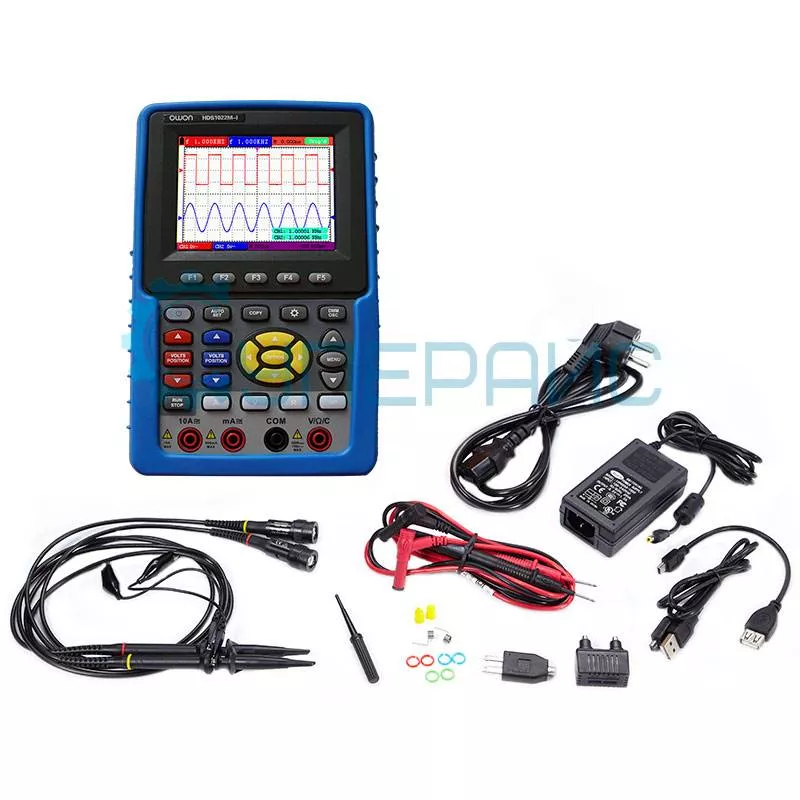

| Комплектация | портативный осциллограф OWON HDS1022M-I - 1 шт |
|
|
щупы для осциллографа - 2 шт измерительные провода - 1 комплект адаптер питания - 1 шт кабель питания - 1 шт USB кабель - 1 шт модуль для измерения емкости - 1 шт зажим для тестирования 1 кГц / 5 В прямоугольного сигнала - 1 шт диск с ПО - 1 шт инструкция по эксплуатации - 1 шт |
Документация и ПО OWON HDS1022M-I
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации двухканального скопметра OWON HDS1022M-I
Язык:
Английский
Размер и тип:
1.19 МБ,
PDF
Руководство по программированию SCPI команд для двухканального скопметра OWON HDS1022M-I
Язык:
Английский
Размер и тип:
248 КБ,
PDF
Руководство по установке USB драйвера для двухканального скопметра OWON HDS1022M-I
Язык:
Английский
Размер и тип:
555 КБ,
PDF
Спецификация для двухканального скопметра OWON HDS1022M-I
Язык:
Английский
Размер и тип:
563 КБ,
PDF
Программное обеспечение для двухканального скопметра OWON HDS1022M-I
Язык:
Английский
Размер и тип:
68 МБ,
RAR
RAR
Драйвер для двухканального скопметра OWON HDS1022M-I
Язык:
Английский
Размер и тип:
599 КБ,
ZIP
ZIP
