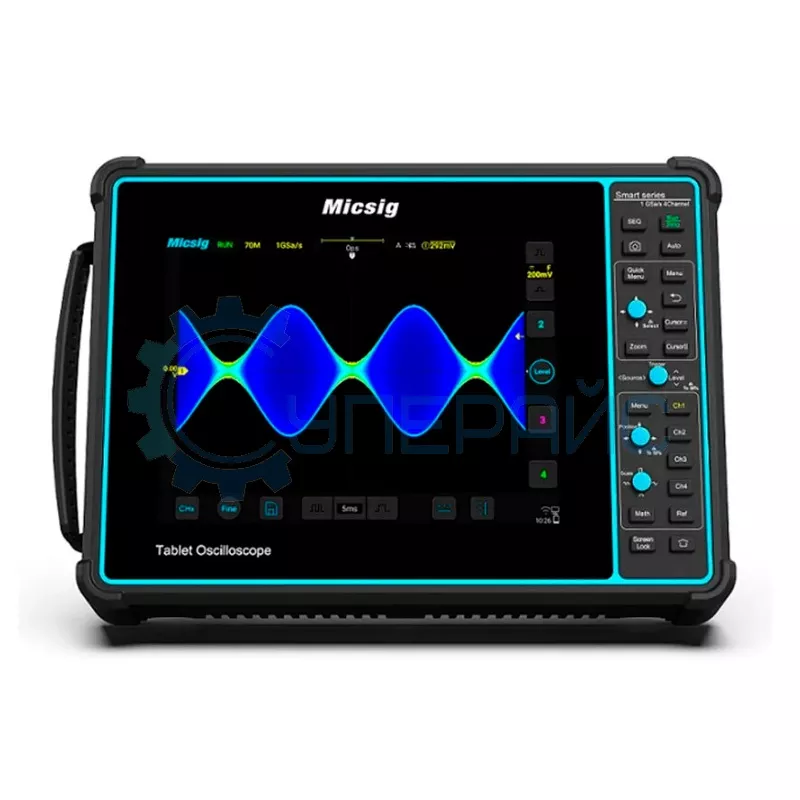

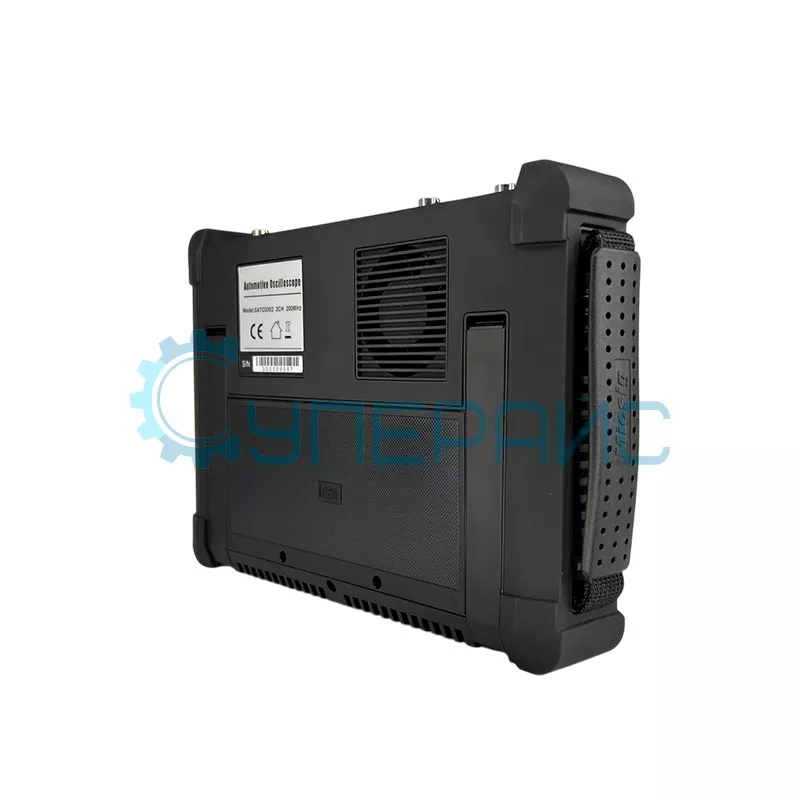

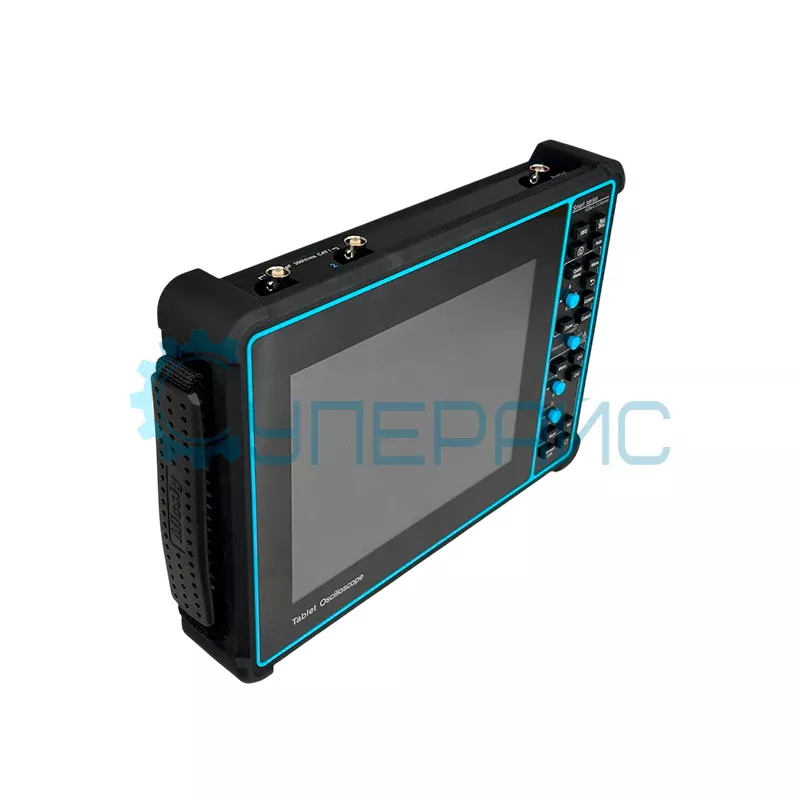

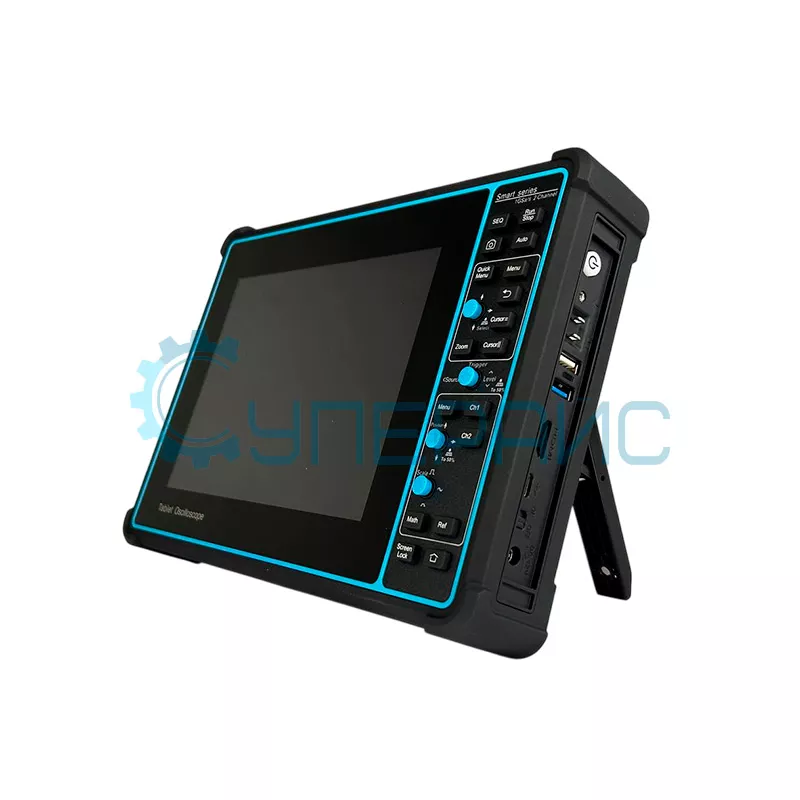

Сенсорный осциллограф Micsig SATO2002 (2 канала, 200 МГц)
70 370 ₽
70 370 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 3 шт.
Артикул (код товара)
20533
Модель (серия)
SATO2002
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig SATO2002
Общие данные
Артикул (код товара)
20533
Производитель (бренд)
Модель (серия)
SATO2002
Страна производства
Китай
Гарантия, мес.
12
Основные характеристики
Вид
Глубина памяти на канал
Кол-во аналоговых каналов
Кол-во цифровых каналов
Полоса пропускания, МГц
Частота дискретизации на канал, МВыб/с
Встроенные функции и опции
Возм. сохранения осциллограмм
Встроенные опции
Анализатор спектра сигнала с помощью БПФ
Частотомер
Самописец
Анализатор протоколов
Частотомер
Самописец
Анализатор протоколов
Декодирование сигналов шин
UART
I²C
SPI
LIN
CAN
I²C
SPI
LIN
CAN
Вертикальная система
Общие характеристики
ИПД (Interfaces / Inputs and Outputs)
USB
USB type C
HDMI
Wi-Fi
USB type C
HDMI
Wi-Fi
Применение
Автомобильная диагностика
Разреш. дисплея, пиксель
Описание Micsig SATO2002
Технические характеристики Micsig SATO2002
| Количество каналов | 2 |
| Полоса пропускания | 200 МГц |
| Время нарастания фронта импульса | ≤ 1,75 нс |
| Максимальная частота дискретизации в реальном времени | 1 ГВыб/с |
| Максимальная глубина записи | 70 Мб |
| Максимальная скорость захвата формы волны | 130 000 сиг/сек |
| Функция теста цепи зажигания | есть |
| Функция теста датчиков | есть |
| Функция теста давления | есть |
| Функция комбинированных тестов | есть |
| Функция теста сети | CAN, LIN, Flexray, K line и другие |
| Горизонтальная система | |
| Коэффициент развёртки | 2 нс/дел - 1 кс/дел |
| Диапазон временной задержки | 14 участков - 14 кс |
| Погрешность временной базы | ± 20 ppm |
| Вертикальная система | |
| Ограничение полосы пропускания | 20 МГц |
| Развязка входа | DC, AC, GND |
| Входной импеданс | 1 МОм ± 1 % параллельно с 14,5 пФ ± 3 пФ |
| Вертикальное разрешение | 8 бит |
| Точность усиления постоянного тока | < ± 2 % (1 МОм) |
| Вертикальная развёртка | 1 мВ/дел - 10 в/дел (1 МОм) |
| Диапазон смещения | ± 2,5 дел |
| Максимальное входное напряжение | CAT I 300 V (1 МОм) |
| Система отбора | |
| Метод отбора | в режиме реального времени |
| Обнаружение пиковых значений | захват узких сбоев на всех скоростях развертки: один канал – 1 нс, два канала – 2 нс, четыре канала – 4 нс |
| Максимальная продолжительность при максимальной частоте дискретизации | 70 мс |
| Система триггеров | |
| Режимы синхронизации | автоматический, нормальный, одиночный |
| Триггерная связь | DC, AC, HF фильтр, LF фильтр, подавление шума |
| Диапазон задержки запуска | 200 нс - 10 с |
| Запуск по фронту | |
| Тип фронта | запуск по нарастающему / ниспадающему фронту |
| Запуск по длительности импульса | |
| Условие запуска |
положительная полярность импульса >, <, =, ≠, или внутри заданного периода времени - 8 нс - 10 с; отрицательная полярность импульса >, <, =, ≠, или вне заданного периода времени - 8 нс - 10 с |
| Логический запуск | |
| Условие запуска |
срабатывание по любой логической закономерности изменения канала >, < =, ≠, истинное значение, ложное значение в заданном диапазоне времени любой вход может быть использован в качестве тактового для поиска закономерностей по фронтам тактовых импульсов. Определяет назначенный режим (AND, OR, NAND, NOR) всех входных каналов как высокий, низкий или неактуальный |
| Запуск по видео сигналу | |
| Условие запуска | Срабатывание видеосигналов зависит различных форматов видео |
| Система | PAL / 625, SECAM, NTSC / 525, 720P, 1080I, 1080P |
| Запуск по истечении времени | |
| Условие запуска | запуск события, которое остаётся высоким, низким или любым другим в определённый отрезок времени |
| Запуск по наклону | |
| Условие запуска | срабатывание с одного уровня на другой соответствует заданному временному условию |
| Запуск по короткому импульсу (Runt) | |
| Условие запуска | запуск импульса который пересекает один порог, но не может пересечь другой |
| Запуск по N-му фронту | |
| Условие запуска | запуск на N-м восходящем/нисходящим фронте формы сигнала |
| Система измерения | |
| Виды курсорных измерений | вертикальный, горизонтальный, поперечный |
| Автоматические измерения |
31 тип, из которых до 10 типов могут быть отображены на экране в любое время, включая: период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное / отрицательное заполнение импульса, ширина всплесков, положительный / отрицательный выброс на фронте импульса, фаза, пиковое, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS |
| Аппаратный частотомер | 6 знаков |
| Математические функции | сложение, вычитание, умножение, деление |
| БПФ | окно БПФ - прямоугольное, Хэмминг, Ханнинг или Блэкман-Харрис |
| Источник питания | |
| Напряжение источника питания | 100 - 240 В AC, 50 / 60 Гц |
| Потребляемая мощность | < 60 Вт |
| Max напряжение и ток | 12 В DC, 4 А |

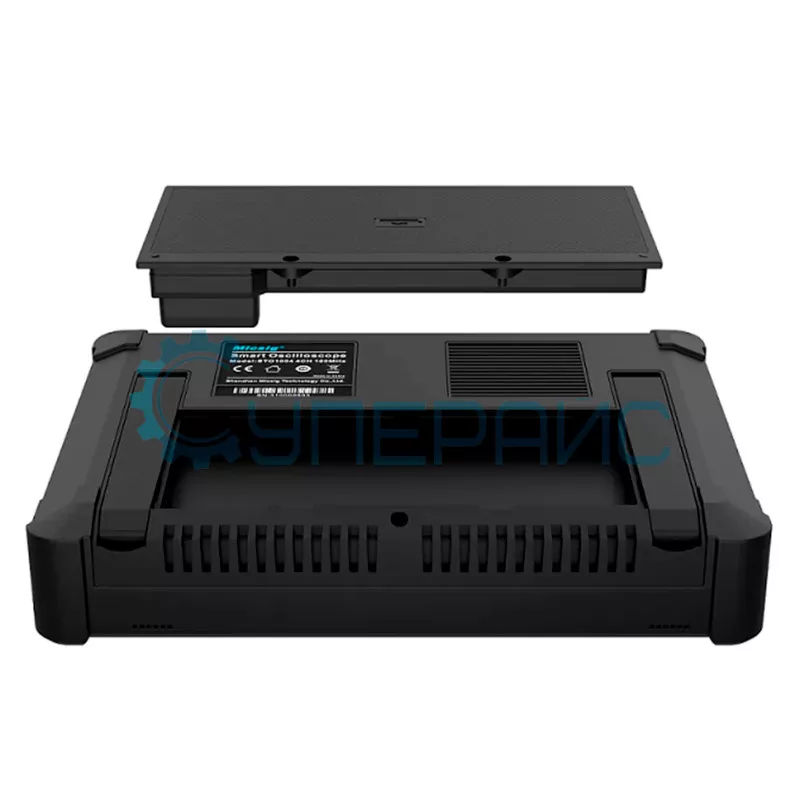

| Батарея | 7,4 В, 7500 мАч, аккумуляторная литиевая батарея |
| Общие характеристики | |
| Дисплей | цветной TFT-дисплей, 8 дюймов, 800 x 600 точек |
| Сетка области отображения осциллограммы | 14 х 10 делений |
| Способ управления устройством | сенсорный экран / кнопки |

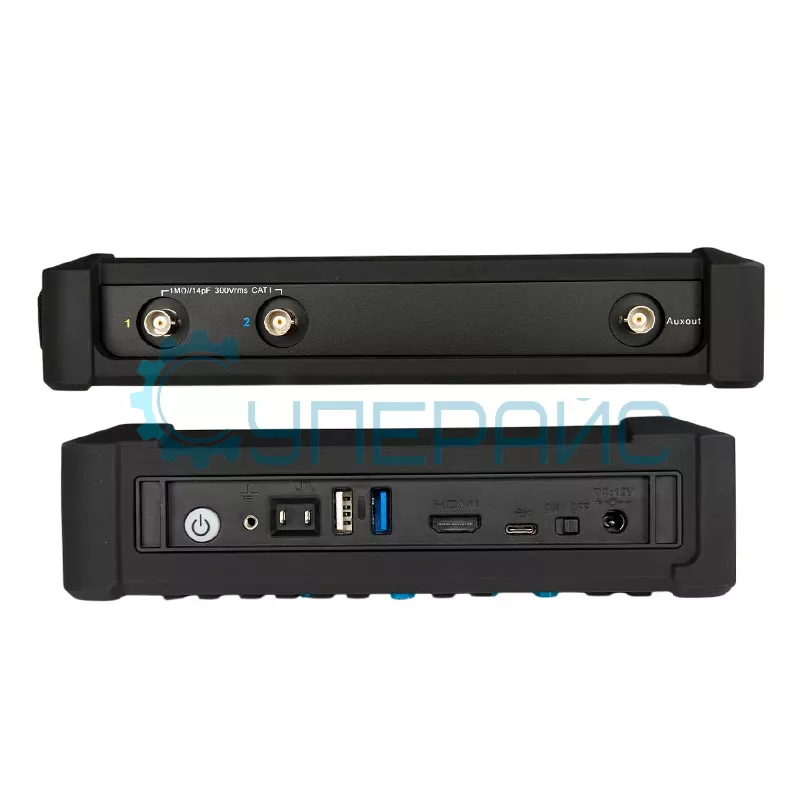

| Интерфейс передачи данных | Wi-Fi, USB 3.0/2.0 Host, USB type-C, HDMI, триггерный выход, заземление |
| Декодирование протоколов | UART, LIN, CAN, SPI, I²C |
| Встроенная память | 32 ГБ |
| Рабочая среда |
температура: 0 - 45 °C влажность: 5 - 85 % |
| Хранение |
температура: -40 - 60 °C влажность: 5 - 90 % |
| Рабочая высота | 0 - 3000 м |
| Габариты изделия | 265 х 192 х 50 мм |
| Габариты упаковки | 310 х 170 х 270 мм |
| Вес нетто | 1,9 кг |
| Вес брутто | 2,9 кг |
| Комплектация |

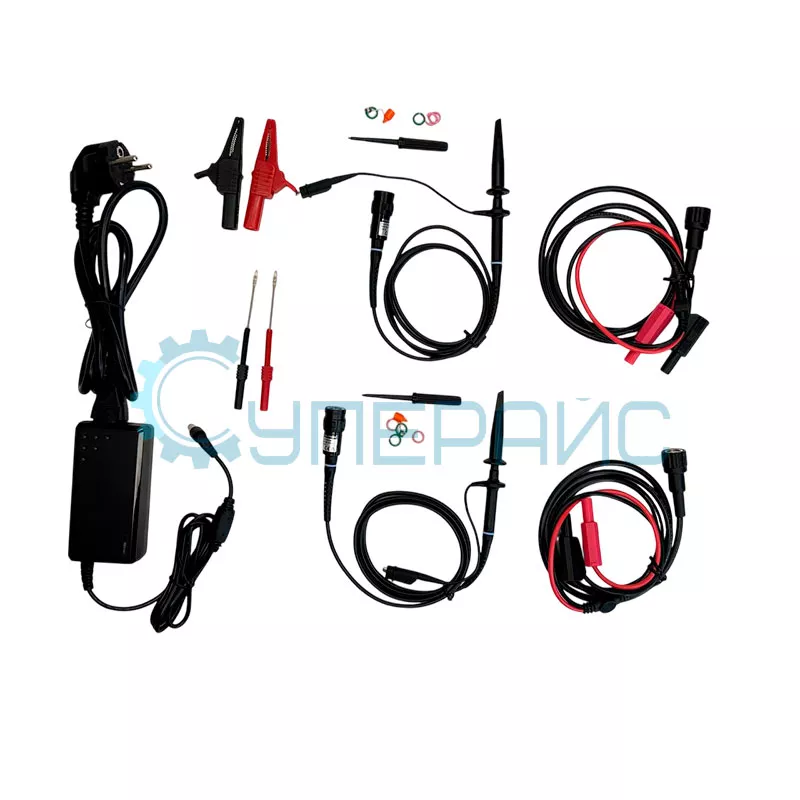

автомобильный портативный осциллограф Micsig SATO2002 - 1 шт пассивные BNC-пробники - 2 шт зажимы типа "крокодил" - 1 пара кабель BNC типа "банан" - 2 шт гибкая игла - 2 шт адаптер питания - 1 шт штекер питания - 1 шт аккумулятор (встроенный) - 1 шт защита экрана - 1 шт |
| Совместимость |
Кейс для осциллографа Micsig MS-SC-1 Сумка для осциллографа Micsig Oscilloscope Handbag Чемодан для осциллографа Micsig MS-SC-2 |
Обзорная таблица осциллографов Micsig серии SATO
| Характеристики | SATO1004 | SATO2002 |
| Полоса пропускания, МГц | 100 | 200 |
| Количество аналоговых каналов | 4 | 2 |
| Количество цифровых каналов | нет | |
| Частота дискретизации на канал, МВыб/с | 1000 | |
| Глубина памяти на канал | 70 Мб | |
| Время нарастания, нс | ≤ 3,5 | |
| Разрешение по вертикали (разрядность АЦП) | 8 бит | |
| Генератор сигналов | нет | |
| Логический анализатор | нет | |
| Мультиметр | нет | |
| Анализатор спектра сигнала с помощью БПФ | нет | да |
| Частотомер | нет | да |
| Самописец | нет | да |
| Анализатор протоколов | да | |
| Дисплей | 800 x 600 | |
| Интерфейсы | Wi-Fi, USB 3.0/2.0 Host, USB type-C, HDMI, триггерный выход, заземление | |

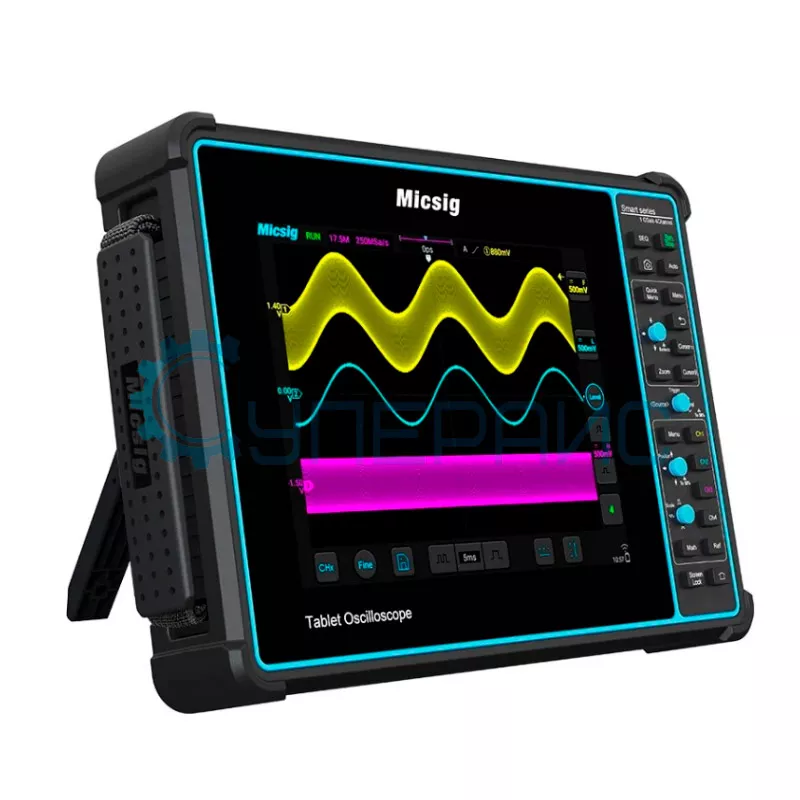

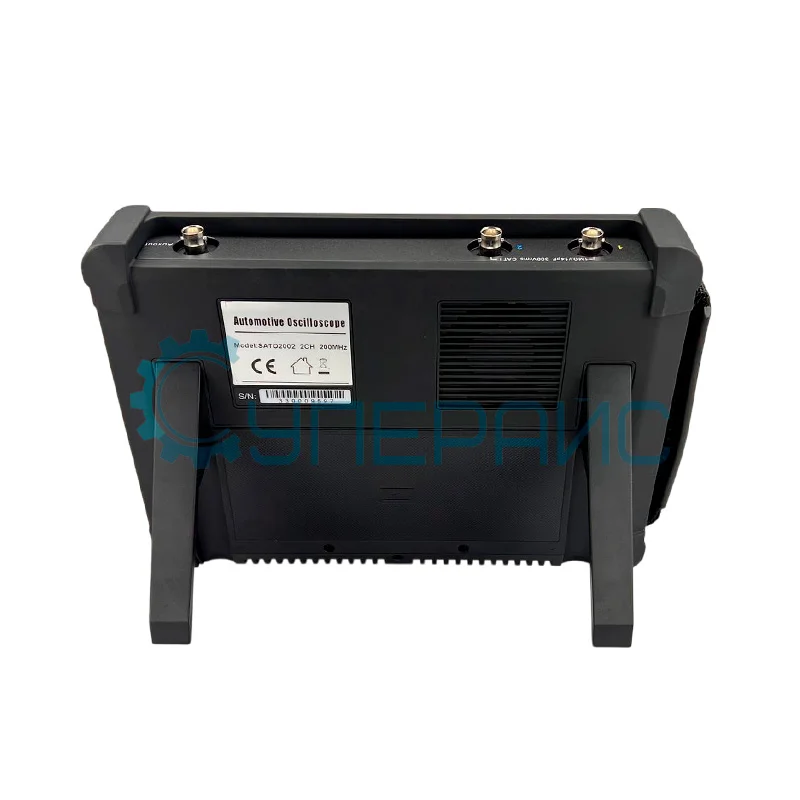

Планшетный осциллограф Micsig SATO2002
Micsig SATO2002 — это двухканальный осциллограф для диагностики авто с полосой пропускания 200 МГц, который создан для тестирования электронных систем автомобилей. Он оборудован сенсорным экраном и имеет ряд функций, которые делают его востребованным инструментом среди профессиональных автомехаников и инженеров.
Функциональное решение для автодиагностики
Это универсальный помощник для специалистов в автомобильной индустрии. Он гарантирует точные быстрые результаты диагностики электрооборудования двигателя или других систем автоэлектроники, помогает обнаружить даже мельчайшие неисправности.
Достоинства модели:
- Благодаря полосе пропускания 200 МГц и частоте дискретизации 1 Гвыб/с прибор гарантирует точность измерений сигналов во всём поддерживаемом диапазоне частот.

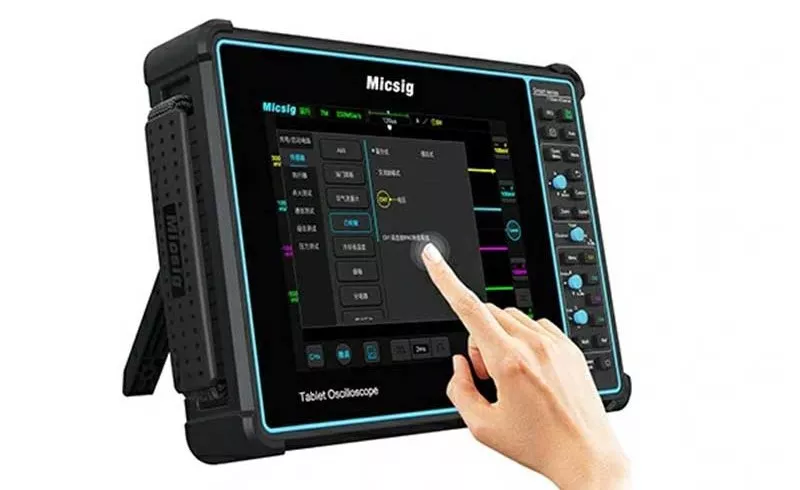

- Сенсорный экран с интуитивно понятным интерфейсом делают работу с осциллографом простой и удобной.
- Прибор универсальный, применяется для диагностики различных систем автомобиля, таких как зажигание, датчики, электроприводы и другие электронные компоненты.
- Получил компактные размеры и небольшой вес, что делает его удобным для переноски диагностическим инструментом, который подходит для эксплуатации в полевых условиях.
Если нужен надёжный и точный тестер для диагностики датчиков, проверки или настройки зажигания и другого электрооборудования, то автомобильный 2-х канальный осциллограф Micsig SATO2002 — ваш выбор. Он поможет быстро находить и устранять неисправности, облегчит работу автоэлектриков.
