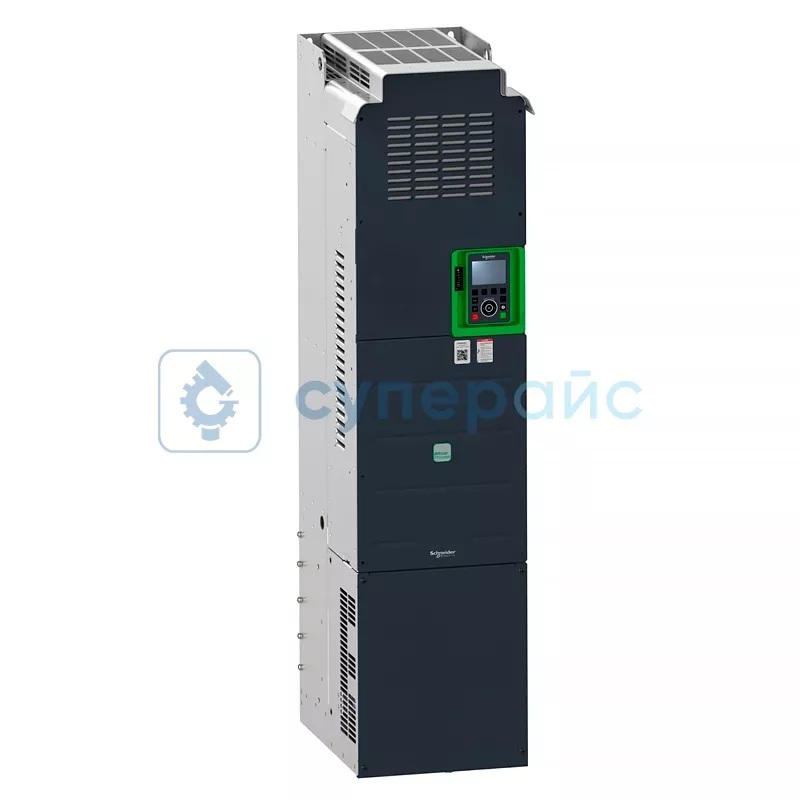

Преобразователь частоты Schneider Electric ATV930C11N4
Артикул (код товара): 30756
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
576 769 ₽
576 769 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
30756
Модель (серия)
ATV930C11N4
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Schneider Electric ATV930C11N4
Общие данные
Артикул (код товара)
30756
Производитель (бренд)
Модель (серия)
ATV930C11N4
Страна производства
Китай
Гарантия, мес.
12
Описание Schneider Electric ATV930C11N4
ВНИМАНИЕ! Производство преобразователя частоты Schneider Electric ATV930C11N4 ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Преобразователь частоты Schneider Electric ATV630C11N4
Технические характеристики Schneider Electric ATV930C11N4
| Серия | ATV930 |
| Тип | преобразователь частоты |
| Исполнение | стандартное с тормозным прерывателем |
| Назначение |
асинхронные электродвигатели; синхронные двигатели |
| Протокол порта связи |
Modbus TCP; Ethernet IP; Modbus serial |
| Мощность двигателя |
110 кВт нормальная нагрузка; 90 кВт для тяжелых условий |
| Непрерывный выходной ток |
211 А в 4 кГц для нормальной нагрузки; 173 А в 4 кГц для тяжелых условий |
| Количество предустановленных скоростей | 16 предустановленных скоростей |
| Профиль управления асинхронным электродвигателем |
постоянный стандартный момент; переменный стандартный момент; режим оптимизированного момента |
| Профиль управления синхронным двигателем |
электродвигатель с постоянными магнитами; синхронно-реактивный двигатель |
| Максимальная выходная частота | 599 |
| Частота коммутации |
1 - 8 кГц регулируемая; 2,5 - 8 кГц с понижающим коэффициентом |
| Номинальная частота коммутации | 2,5 кГц |
| Линейный ток |
201 A в 380 В (нормальная нагрузка); 170 A в 380 В (тяжелых условий); 165 A в 480 В (нормальная нагрузка); 143 А в 480 В (тяжелых условий) |
| Полная мощность |
121,8 кВт в 380 - 480 В (нормальная нагрузка); 102,6 кВт в 380 - 480 В (для тяжелых условий) |
| Макс. переходной ток |
253 A в течение 60 с (нормальная нагрузка); 259,5 A в течение 60 с (для тяжелых условий) |
| Предполагаемый линейный Isc | 50 кА |
| Количество дискретных входов | 10 |
| Тип релейного выхода |
задаваем. релейная логика R1: реле аварии Н.О./Н.З. электрическая износостойкость 100000 циклы; задаваем. релейная логика R2: реле последовательности действий нет электрическая износостойкость 1000000 циклы; задаваем. релейная логика R3: реле последовательности действий нет электрическая износостойкость 1000000 циклы |
| Защита |
тепловая защита двигателя; защитное отключение двигателя при превышение оборотов двигателя; исчезновение фазы двигателя; тепловая защита привода; защитное отключение двигателя при превышение оборотов привода; превышение температуры привода; сверхток между выходной фазой и землей привода; перегрузка по выходному напряжению привода; защита от короткого замыкания привода; исчезновение фазы двигателя привода; перенапряжение на шине пост. тока привода; повышенное напряжение линии питания привода; повышенное напряжение питания привода; значительное уменьшение напряжения линии питания привода; превышение скорости привода; откл. в цепи управления привода |
| Скорость передачи |
10, 100 Мбит; 4800, 9600, 19200 бит / с, 38,4 Кбит / с |
| Уровень шума | 69,6 дБ |
| Количество адресов | 1 - 247 для Modbus serial |
| Тип разъема |
RJ45 (на выносном графическом терминале) для Ethernet/Modbus TCP; RJ45 (на выносном графическом терминале) для Modbus serial |
| Формат данных | 8 бит, конфигурируемая проверка на чётность-нечётность |
| Тип смещения | без импеданса |
| Изоляция | между зажимами питания и управления |
| Общие характеристики | |
| Исполнение | для монтажа на стену |
| Сопротивление изоляции | > 1 МОм 500 В пост. тока отн. земли в течение 1 минуты |
| Номинальное напряжение сети | 380 - 480 В, 3-х фазовое, 50 - 60 Гц |
| Степень защиты | IP21 |
| Интерфейс | RJ-45, 2-х проводной RS-485 |
| Рабочее положение | по вертикали ± 10 градусов |
| Рабочая температура | - 15 - 50 °C |
| Температура хранения | - 25 - 70 °C |
| Относительная влажность | 5 - 95 % без образования конденсата |
| Категория перенапряжения | III |
| Габариты изделия | 320 х 1205 х 393 мм |
| Габариты упаковки | 550 х 480 х 1440 мм |
| Вес нетто | 104 кг |
| Вес брутто | 118 кг |
| Комплектация | преобразователь частоты Schneider Electric ATV930C11N4 – 1 шт |
Часто задаваемые вопросы
Чем привод процессного класса отличается от привода общего назначения?
Прикладными функциями. Обычный преобразователь крутит двигатель по заданной частоте, а процессный несёт готовую логику для насосных и вентиляционных систем: регулирование давления, каскадное управление группой агрегатов, защиту от сухого хода, учёт энергопотребления и подробную диагностику для верхнего уровня автоматизации. За счёт этого отдельный контроллер часто не нужен.
Как правильно подобрать мощность преобразователя?
Смотрите на номинальный ток двигателя по шильдику, а не только на киловатты. Ток преобразователя должен перекрывать его с запасом, особенно при тяжёлых пусках, ударной нагрузке и длительной работе на низких оборотах. Для насосов и вентиляторов запас минимальный, для дробилок, компрессоров и конвейеров берут ступень выше.
Что даёт встроенный ПИД-регулятор в частотном приводе?
Он замыкает контур регулирования внутри преобразователя. Привод получает сигнал с датчика давления, расхода или температуры и сам подбирает обороты, удерживая заданное значение. Внешний контроллер для этой задачи не требуется, а реакция получается быстрой. Настраиваются уставка, коэффициенты регулятора и границы частоты, ниже которых привод не опускается.
Нужен ли шкафу дополнительный обдув при установке привода?
Как правило, нужен. Преобразователь рассеивает заметное тепло, и в закрытом шкафу температура быстро поднимается выше допустимой, после чего привод снижает мощность или уходит в защиту. Рассчитайте тепловыделение, поставьте вентиляцию с фильтром или кондиционер, оставьте монтажные зазоры сверху и снизу согласно требованиям производителя.
Документация и ПО Schneider Electric ATV930C11N4
Название
Язык
Версия
Размер и тип
Руководство пользователя преобразователей частот Schneider Electric серии ATV930C11, C13N4, C16N4
Язык:
Английский
Версия:
MFR66979.01
Размер и тип:
996.49 КБ,
PDF
