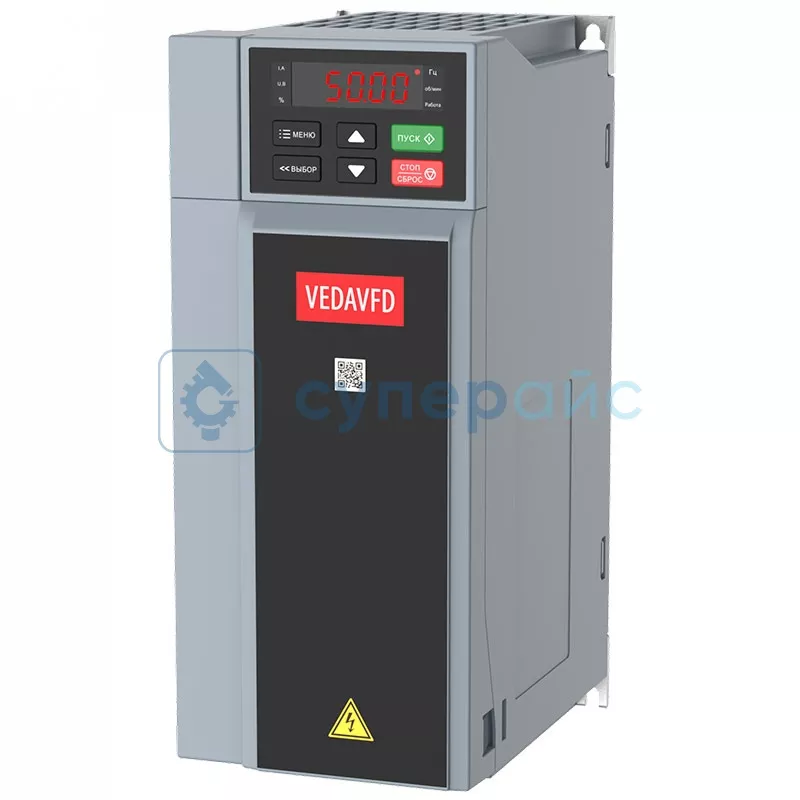

Преобразователь систем ОВК VEDA VFD VF-101-P5K5-0013-A-T4-E54-B-H
Код товара: 36559
Гарантия 12 месяцев
О товаре Встроенный электромагнитный фильтр
Выходная мощность: 5,5 кВт
Номинальный выходной ток: 13 А
Напряжение: 3 x 380 - 480 В
153 555 руб.
153 555 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
В наличии:
Склад в Москве: 0 шт.(под заказ 0-7 дней)
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный электромагнитный фильтр
Выходная мощность: 5,5 кВт
Номинальный выходной ток: 13 А
Напряжение: 3 x 380 - 480 В
Технические характеристики VEDA VFD VF-101-P5K5-0013-A-T4-E54-B-H
| Выходная мощность | 5,5 кВт |
| Номинальный выходной ток | 13 А |
| Ток перегрузки 120 % | 15,6 А |
| Тормозной прерыватель | встроенный |
| Класс ЭМС | встроенный ЭМС (электромагнитный фильтр) |
| Дроссель | внешний |
| Номинальный входной ток | 17,2 А |
| Тепловые потери | 165 Вт |
| Коэффициент мощности | 0,7 |
| КПД | 0,97 |
| Выходные характеристики | |
| Выходное напряжение | трехфазное, 0 - 100 % входного напряжения, погрешность ± 2,5 % |
| Выходная частота | 0 - 299 Гц, погрешность ± 0,5 % от максимальной частоты |
| Точность регулирования частоты на выходе | ± 0,5 % от максимального значения частоты |
| Перегрузочная способность по току | 120 % в течение 35 секунд, 140 % в течение 7 секунд, 150 % в течение 3 секунд |
| Основные показатели регулирования | |
| Тип двигателя | асинхронный двигатель, синхронный двигатель с постоянными магнитами (СДПМ) |
| Режим управления двигателем | скалярное U / f, векторное управление без / с обратной связью, раздельное задание напряжения и частоты |
| Модуляция | оптимизированная пространственно-векторная ШИМ |
| Несущая частота | 1 - 16 кГц |
| Диапазон регулирования скорости |
векторное управление без О/С: 1 : 200 векторное управление с О/С: 1 : 1000 |
| Точность поддержания установившейся скорости |
векторное управление без О/С: ≤ 0,5 % для асинхронных двигателей векторное управление без О/С: < 0,1 % для синхронных двигателей векторное управление с О/С: ≤ 0,02 % от номинальной синхронной скорости |
| Пусковой момент |
векторное управление без О/С: 150 % от номинального момента при 0,25 Гц векторное управление с О/С: 200 % от номинального момента при 0 Гц |
| Скорость реакции на изменение момента |
векторное управление без О/С: < 10 мс векторное управление с О/С: < 5 мс |
| Точность поддержания момента |
векторное управление без О/С: ± 5 % векторное управление с О/С: ± 2,5 % |
| Точность поддержания частоты |
цифровое задание: ± 0,01 % от максимальной частоты аналоговое задание: ± 0,2 % от максимальной частоты |
| Шаг настройки частоты |
цифровое задание: 0,01 Гц аналоговое задание: 0,05 % от максимальной частоты |
| Основные функции | |
| Возможность торможения постоянным током |
начальная частота: 0 - 50 Гц время торможения: 0 - 60 с ток торможения: 0 - 150 % от номинального |
| Увеличение момента |
автоматический режим: 0 - 100 % ручной режим: 0 - 30 % |
| Кривая U/f | четыре типа: линейная, пользовательская (по нескольким точкам), понижения момента (во второй зоне регулирования), квадратичная |
| Кривые разгона и торможения |
два типа: линейная, S-образная четыре набора времени разгона и торможения шаг по времени 0,01 с, максимум – 650 с |
| Номинальное выходное напряжение | 50 - 100 % от входного напряжения |
| Сглаживание колебаний напряжения | поддержание напряжения на постоянном уровне при колебаниях питающего напряжения |
| Функция автоматического энергосбережения | есть |
| Функция автоматического ограничения тока | есть |
| Стандартные функции | ПИД регулирование, подхват скорости и автозапуск после исчезновения питания, пропуск резонансных частот, ограничение минимальной и максимальной частот, RS-485, аналоговый выход, частотно-импульсный выход |
| Источники задания частоты | фиксированное с панели, два аналоговых входа I/U, импульсный вход, RS-485, мультизадание скоростей, опциональные карты расширения, комбинирование входов |
| Входы |
5 цифровых входа 2 аналоговых входа (0 - 10 В или 0 / 4 - 20 мА) |
| Выходы |
1 аналоговый выход (0 - 10 В или 0 / 4 - 20 мА) 1 релейный выход 1 цифровой выход (с открытым коллектором), (импульсный выход) |
| Коммуникация | встроенный Modbus RTU |
| Панели управления |
встроенный однострочный цифровой внешний однострочный цифровой внешний двухстрочный цифровой внешний графический (копирование параметров из/в панель) |
| Защита | от перенапряжения, от пониженного напряжения, по превышению тока, от перегрузки, от перегрева, от пропадания фаз питания, от пропадания фаз на выходе, от потери связи по шине данных, от превышения скорости |
| Функция электронного термореле | есть |
| Возможность фиксации текущего состояния неисправности | есть |
| Автоматическая адаптация к двигателю | есть |
| Общие характеристики | |
| Напряжение сети питания | 3 x 380 - 480 В -15 / +10 %, 50 / 60 Гц ± 5 % |
| Допустимые отклонения |
допустимый дисбаланс напряжения: < 3 % степень искажения соответствует требованиям IEC61800-2 |
| Степень защиты | IP54 (HBC) |
| Охлаждение | принудительное, воздушное |
| Максимальная высота | 4000 м, при превышении 1000 м - понижение характеристик 1 % на 100 м высоты |
| Погодные условия | без выпадения конденсата, инея, дождя (града), снега и т.д. |
| Допустимая солнечная радиация | < 700 Вт/м² |
| Атмосферное давление | 70 - 106 кПа |
| Агрессивная внешняя среда (по IEC721-3-3) | 3C3 |
| Рабочая температура | -10 - 50 °C, влажность 5 - 95 % без выпадения конденсата |
| Степень загрязнения | II |
| Вибрация | 5,9 м/с² (0,6 g) в диапазоне 9 - 200 Гц |
| Температура хранения | -30 - 60 °C |
| Монтаж | настенный, шкафной |
| Габариты | 772 x 188 x 223 мм |
| Комплектация | преобразователь частоты VEDA VFD VF-101-P5K5-0013-A-T4-E54-B-H – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
