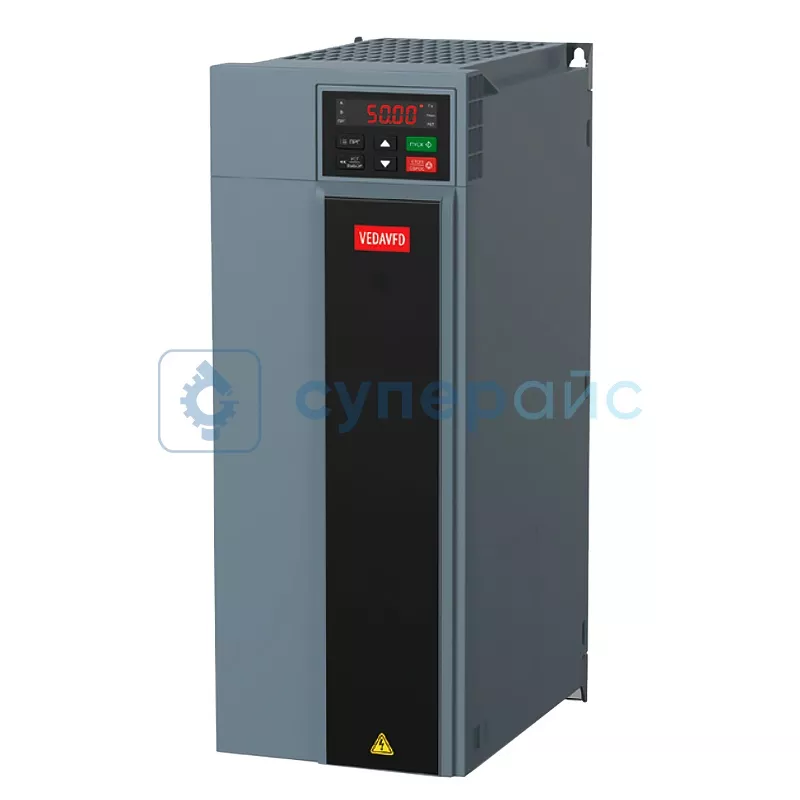

Частотный конвертер VEDA VFD VF-101-PK75-0004-U-S2-E54-B-H
Код товара: 36029

Степень защиты IP54 (HBC)
Выходная мощность: 0,75 кВт
Номинальный выходной ток: 4 А
Напряжение: 1 x 200 - 240 В
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ

Степень защиты IP54 (HBC)
Выходная мощность: 0,75 кВт
Номинальный выходной ток: 4 А
Напряжение: 1 x 200 - 240 В
Технические характеристики VEDA VFD VF-101-PK75-0004-U-S2-E54-B-H
Выходная мощность | 0,75 кВт |
Номинальный выходной ток | 4 А |
Ток перегрузки 150 % | 6 А |
Тормозной прерыватель | встроенный |
Класс ЭМС | встроенный ЭМС |
Дроссель | внешний |
Номинальный входной ток | 9,9 А |
Тепловые потери | 22,5 Вт |
Коэффициент мощности | 0,65 |
КПД | 0,96 |
Выходные характеристики | |
Выходное напряжение | трехфазное, 0 - 100 % входного напряжения, погрешность ±2,5 % |
Выходная частота | 0 - 299 Гц, погрешность ±0,5 % от максимальной частоты |
Точность регулирования частоты на выходе | ±0,5 % от максимального значения частоты |
Перегрузочная способность по току | 150 % в течение 89 секунд, 180 % в течение 10 секунд, 200 % в течение 3 секунд |
Основные показатели регулирования | |
Тип двигателя | асинхронный двигатель, синхронный двигатель с постоянными магнитами (СДПМ) |
Режим управления двигателем | скалярное U / f, векторное управление без / с обратной связью, раздельное задание напряжения и частоты |
Модуляция | оптимизированная пространственно-векторная ШИМ |
Несущая частота | 1 - 16 кГц |
Диапазон регулирования скорости |
векторное управление без О/С: 1 : 200 векторное управление с О/С: 1 : 1000 |
Точность поддержания установившейся скорости |
векторное управление без О/С: ≤ 0,5 % для асинхронных двигателей векторное управление без О/С: < 0,1 % для синхронных двигателей векторное управление с О/С: ≤ 0,02 % от номинальной синхронной скорости |
Пусковой момент |
векторное управление без О/С: 150 % от номинального момента при 0,25 Гц векторное управление с О/С: 200 % от номинального момента при 0 Гц |
Скорость реакции на изменение момента |
векторное управление без О/С: < 10 мс векторное управление с О/С: < 5 мс |
Точность поддержания момента |
векторное управление без О/С: ±5 % векторное управление с О/С: ±2,5 % |
Точность поддержания частоты |
цифровое задание: ±0,01 % от максимальной частоты аналоговое задание: ±0,2 % от максимальной частоты |
Шаг настройки частоты |
цифровое задание: 0,01 Гц аналоговое задание: 0,05 % от максимальной частоты |
Основные функции | |
Возможность торможения постоянным током |
начальная частота: 0 - 50 Гц время торможения: 0 - 60 с ток торможения: 0 - 150 % от номинального |
Увеличение момента |
автоматический режим: 0 - 100 % ручной режим: 0 - 30 % |
Кривая U/f | четыре типа: линейная, пользовательская (по нескольким точкам), понижения момента (во второй зоне регулирования), квадратичная |
Кривые разгона и торможения |
два типа: линейная, S-образная четыре набора времени разгона и торможения шаг по времени 0,01 с, максимум – 650 с |
Номинальное выходное напряжение | 50 - 100 % от входного напряжения |
Сглаживание колебаний напряжения | поддержание напряжения на постоянном уровне при колебаниях питающего напряжения |
Функция автоматического энергосбережения | есть |
Функция автоматического ограничения тока | есть |
Стандартные функции | ПИД регулирование, подхват скорости и автозапуск после исчезновения питания, пропуск резонансных частот, ограничение минимальной и максимальной частот, RS-485, аналоговый выход, частотно-импульсный выход |
Источники задания частоты | фиксированное с панели, два аналоговых входа I/U, импульсный вход, RS-485, мультизадание скоростей, опциональные карты расширения, комбинирование входов |
Входы |
5 цифровых входа 2 аналоговых входа (0 - 10 В или 0 / 4 - 20 мА) |
Выходы |
1 аналоговый выход (0 - 10 В или 0 / 4 - 20 мА) 1 релейный выход 1 цифровой выход (с открытым коллектором), (импульсный выход) |
Коммуникация | встроенный Modbus RTU |
Панели управления |
встроенный однострочный цифровой внешний однострочный цифровой внешний двухстрочный цифровой внешний графический (копирование параметров из/в панель) |
Защита от | перенапряжения, пониженного напряжения, перегрузки по току, короткого замыкания, потери фазы, перегрева, высокой скорости, повреждения данных и т.д. |
Возможность фиксации текущего состояния неисправности | есть |
Общие характеристики | |
Напряжение сети питания | 1 x 200 - 240 В ± 10 %, 50 / 60 Гц ± 5 % |
Допустимые отклонения |
допустимый дисбаланс напряжения: < 3 % степень искажения соответствует требованиям IEC61800-2 |
Степень защиты | IP54 (HBC) |
Охлаждение | принудительное, воздушное |
Максимальная высота | 4000 м, при превышении 1000 м - понижение характеристик 1 % на 100 м высоты |
Погодные условия | без выпадения конденсата, инея, дождя (града), снега и т.д. |
Допустимая солнечная радиация | < 700 Вт/м² |
Атмосферное давление | 70 - 106 кПа |
Агрессивная внешняя среда (по IEC721-3-3) | 3C3 |
Рабочая температура | -10 - 50 °C, влажность 5 - 95 % без выпадения конденсата |
Степень загрязнения | II |
Вибрация | 5,9 м/с2 (0,6 g) в диапазоне 9 - 200 Гц |
Температура хранения | -30 - 60 °C |
Монтаж | настенный, шкафной |
Габариты | 772 x 162 x 228 мм |
Вес | ~ 15 кг |
Комплектация | преобразователь частоты VEDA VFD VF-101-PK75-0004-U-S2-E54-B-H – 1 шт |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
