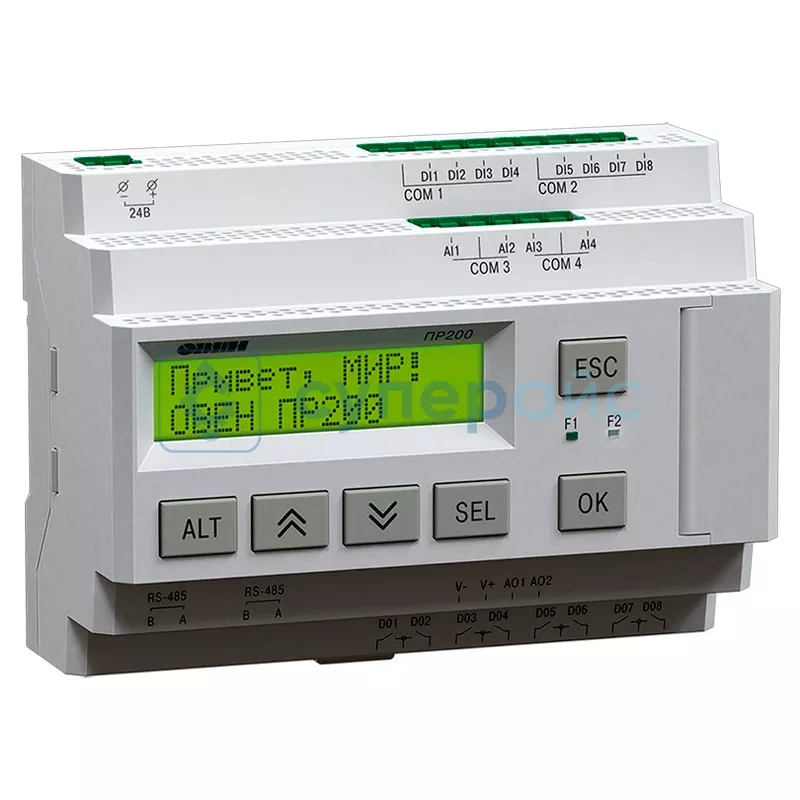

Реле Овен ПР200-220.25.2.0
Артикул (код товара): 29731
Сделано в России
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
23 680 ₽
23 680 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 0-7 дней)
Артикул (код товара)
29731
Модель (серия)
ПР200-220.25.2.0
Производитель (бренд)
Страна производства
Россия
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Овен ПР200-220.25.2.0
Общие данные
Артикул (код товара)
29731
Производитель (бренд)
Модель (серия)
ПР200-220.25.2.0
Страна производства
Россия
Гарантия, мес.
12
Описание Овен ПР200-220.25.2.0
Технические характеристики Овен ПР200-220.25.2.0
| Минимальное время цикла | 1 мс |
| Объем памяти для сетевых переменных |
режим Slave: 128 байт; режим Master: 128 байт |
| Количество подключаемых модулей расширения | 2 |
| Модули расширения | серия ПРМ |
| Встроенные часы реального времени | есть |
| Точность работы встроенных часов прибора при +25 °С | ± 3 с/сутки |
| Программирование | |
| Среда программирования | Owen Logic |
| Объем Retain-памяти | 1016 байт |
| Объем ПЗУ | 128 кбайт |
| Объем ОЗУ | 32 кбайт |
| Питание 230 В | |
| Диапазон переменного напряжения питания | 90 - 264 В (номинальное 230 В, при 50 Гц) |
| Диапазон постоянного напряжения питания | 127 - 373 В (номинальное 230 В) |
| Гальваническая развязка | есть |
| Электрическая прочность изоляции между входом питания и другими цепями | 2830 В |
| Встроенный источник питания | есть |
| Потребляемая мощность | 17 Вт |
| Встроенный источник питания | |
| Выходное напряжение встроенного источника питания постоянного тока | 24 ± 3 В |
| Ток нагрузки встроенного источника питания | 100 мА |
| Электрическая прочность изоляции между выходом питания и другими цепями | 1780 В |
| Интерфейс связи | |
| Тип сетевых интерфейсов | RS-485 |
| Протокол связи | Modbus-RTU / Modbus ASCII |
| Режим работы | Master / Slave |
| Скорость передачи данных по RS-485 | 9600, 14400, 19200, 38400, 57600, 115200 бит/с |
| Электрическая прочность изоляции между RS485 и другими цепями | 1500 В |
| Интерфейсная плата | ПР-ИП485 |
| Дисплей | |
| Тип дисплея | монохромный текстовый ЖКИ с подсветкой |
| Управление временем работы подсветки | есть |
| Управление яркостью подсветки | есть |
| Управление контрастностью экрана | есть |
| Размеры дисплея | 60 x 15 мм |
| Отображение информации | 2 строки по 16 символов |
| Высота символа | 5 мм |
| Светодиодные индикаторы | красный и зеленый |
| Поддерживаемые языки | русский, английский |
| Дискретные входы типа «Д» | |
| Количество входов | 8 |
| Номинальное напряжение питания | 24 В (постоянный ток) |
| Максимальное допустимое напряжение питания | 30 В (постоянный ток) |
| Тип датчика для дискретного входа |
механические коммутационные устройства (контакты кнопок, выключателей, герконов, реле и т. п.); датчики с выходными транзисторными ключами (например, транзистор p-n-p-типа с открытым коллектором на выходе) |
| Напряжение «логической единицы» | 15 - 30 В |
| Ток «логической единицы» | 2 - 15 мА |
| Напряжение «логического нуля» | - 3 - 5 В |
| Ток «логического нуля» | 0 - 1 мА |
| Минимальная длительность импульса, воспринимаемая дискретным входом | 5 мс |
| Максимальное время реакции на событие по дискретному входу | 30 мс |
| Электрическая прочность изоляции между входами и другими цепями прибора | 2830 В |
| Дискретно-аналоговые входы типа «ДАТ» | |
| Количество входов | 4 |
| Разрешающая способность АЦП | 12 бит |
| Режим аналогового входа типа "ДАТ" | |
| Тип измеряемых сигналов, униполярный | 0 - 10 В, 4 - 20 мА, 0 - 4 кОм |
| Предел основной приведенной погрешности, не более | ±0,5 % |
| Дополнительная приведенная погрешность, вызванная изменением температуры окружающей среды в пределах рабочего диапазона, на каждые 10 градусов | 0,5 от основной |
| Предельное положительное входное напряжение, для режима дискретного входа и датчика 0…10 В | 36 В |
| Входное сопротивление для режима 0 - 10 В | 61 кОм |
| Сопротивление встроенного шунтирующего резистора для режима 4 - 20 мА | 121 Ом |
| Опорное напряжение для режима 0 - 4 кОм | 2,5 В |
| Максимальный ток через резистор для режима 0 - 4 кОм | 750 мкА |
| Значение наименьшего значащего разряда |
2,7 мВ ((0 - 10 В)/3700); 6 мкА ((0 - 20 мА)/3700) |
| Период обновления результатов измерения четырех каналов | 10 мс |
| Режим дискретного входа типа "ДАТ" | |
| Напряжение «логического нуля» | 1 - 8 В (устанавливается в OwenLogic) |
| Напряжение «логической единицы» | 2 - 9 В (устанавливается в OwenLogic) |
| Ток «логического нуля» | 0 - 1 мА |
| Ток «логической единицы» | 2,5 - 5 мА |
| Минимальная длительность импульса, воспринимаемая дискретным входом (постоянный ток) | 5 мс |
| Максимальная частота сигнала, воспринимаемая дискретным входом постоянного тока | 100 Гц |
| Дискретные выходы типа «Р» | |
| Количество выходов | 8 |
| Тип выходного устройства | электромагнитное реле (нормально разомкнутые контакты) |
| Электрическая прочность изоляции между выходом и другими цепями | 2830 В |
| Коммутируемое напряжение в нагрузке |
для цепи постоянного тока: 30 В (резистивная нагрузка); для цепи переменного тока: 250 В (резистивная нагрузка) |
| Допустимый ток нагрузки |
5 А при напряжении не более 250 В переменного тока и cos(φ) > 0,95; 3 А при напряжении не более 30 В постоянного тока |
| Допустимый ток нагрузки | 10 мА (при 5 В постоянного тока) |
| Электрический ресурс реле |
200000 циклов: 5 А при 250 В переменного тока; 50000 циклов: 7 А при 250 В переменного тока; 100000 циклов: 3 А, 30 В постоянного тока, резистивная нагрузка |
| Дискретные выходы типа «К» | |
| Количество выходов | 4 |
| Тип выходного устройства | оптопара транзисторная n-p-n-типа |
| Ток коммутации | 200 мА |
| Напряжение коммутации | 60 В |
| Электрическая прочность изоляции | 2830 В |
| Общие характеристики | |
| Дисплей | монохромный текстовый ЖКИ с подсветкой |
| Питание | 230 В |
| Тип корпуса | для крепления на DIN-рейку (35 мм) |
| Степень защиты | IP20 |
| Время автономной работы часов от сменного элемента питания | 5 лет |
| Элемент питания встроенных часов реального времени | CR2032 |
| Интерфейс | mini-USB, 2 x RS-485 |
| Рабочая температура | - 20 - 55 °C |
| Габариты | 123 x 90 x 58 мм |
| Вес | 600 г |
| Комплектация | реле Овен ПР200-220.25.2.0 – 1 шт |
|
руководство по эксплуатации – 1 шт; кабель mini-USB – 1 шт; комплект клеммных соединителей – 1 шт |
|
Часто задаваемые вопросы
Чем реле ОВЕН ПР200 отличается от ПЛК?
Программируемое реле проще, дешевле и рассчитано на локальные задачи с небольшим числом сигналов. У полноценного ПЛК больше входов-выходов, выше вычислительная мощность и шире возможности сетевого обмена. Для автоматизации одного узла реле обычно достаточно, а контроллер берут под масштабные системы.
Нужен ли программатор для настройки?
Отдельный программатор не требуется, логику пишут в фирменной среде на компьютере и загружают по кабелю. Встроенные дисплей и кнопки позволяют выводить значения и менять уставки прямо на устройстве. Это удобно для наладки и текущей корректировки без подключения ноутбука.
Что означает исполнение на 220 В?
Это значит, что устройство питается от сети переменного тока 220 В, а не от низковольтного источника. Такое исполнение удобно там, где рядом есть сеть и не хочется ставить отдельный блок питания. Уточняйте тип входов и выходов модели, чтобы согласовать их с датчиками и нагрузками.
Сколько нагрузок можно подключить?
Число управляемых нагрузок ограничено количеством выходов конкретного исполнения, поэтому его считают по схеме заранее. Релейные выходы подходят для разных типов нагрузок, но имеют ограниченный ресурс переключений. Для частых коммутаций мощных потребителей ставят внешние контакторы, разгружая выходы реле.
