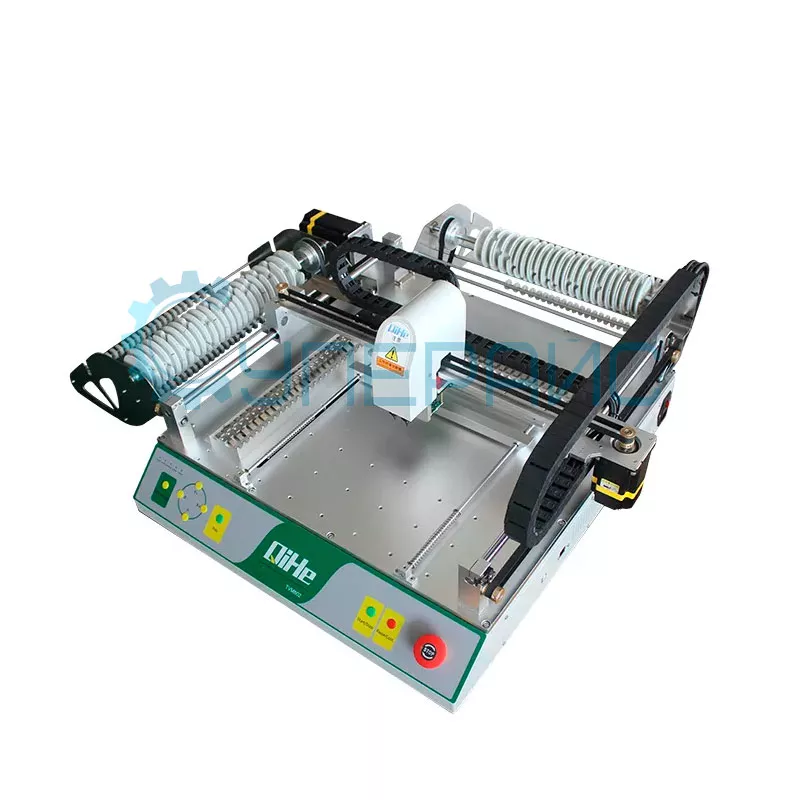

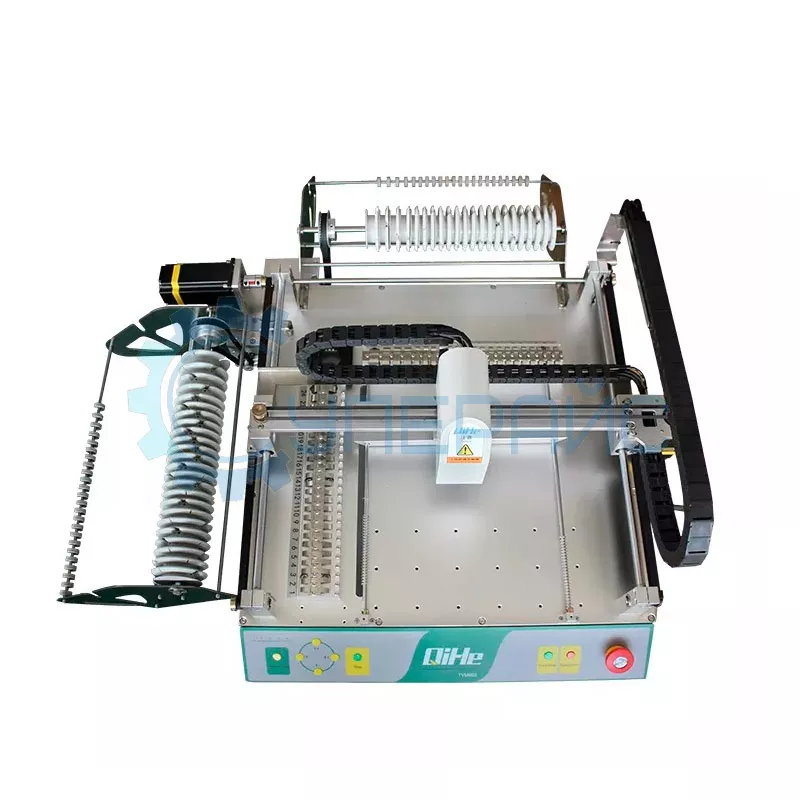

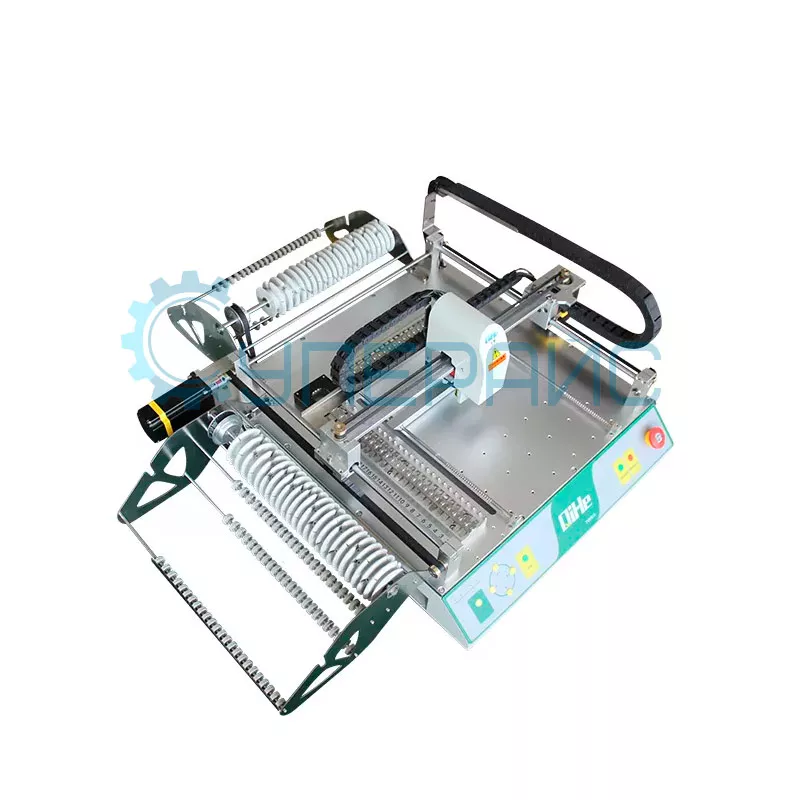

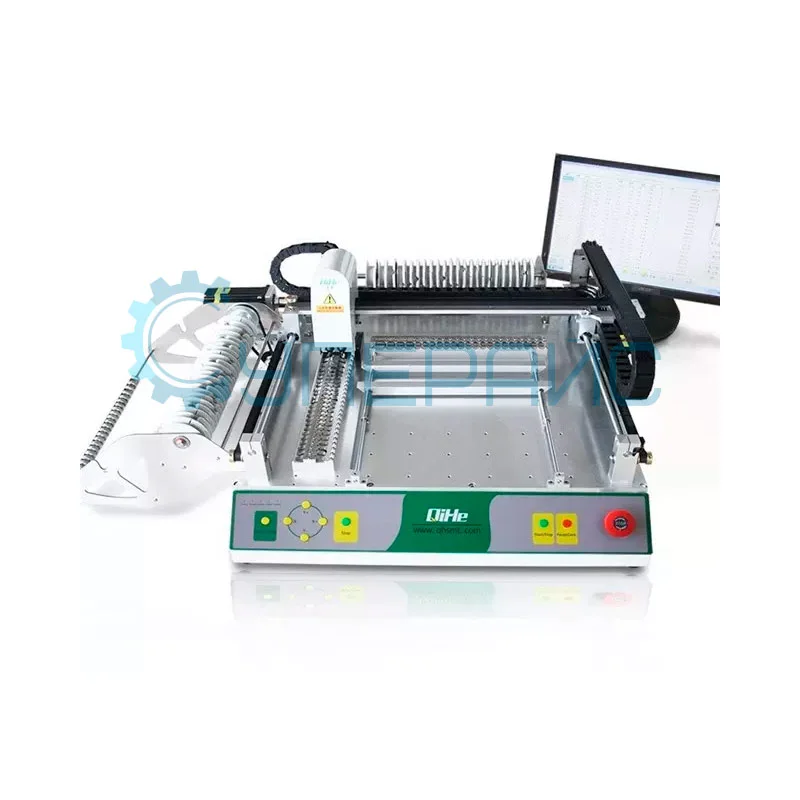

Установщик компонентов поверхностного монтажа QIHE TVM802BX
505 570 ₽
505 570 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 1 шт.
Склад в Гуанчжоу: 1 шт.
Артикул (код товара)
17072
Модель (серия)
TVM802BX
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики QIHE TVM802BX
Артикул (код товара)
17072
Модель (серия)
TVM802BX
Страна производства
Китай
Гарантия, мес.
12
Тип управления
Объём тиражирования
Макс. средняя скорость установки компонентов, комп./ч
Кол-во монтажных головок
Точность позиционирования, мм
Макс. размер печатной платы, мм
Макс. диапазон перемещения по оси X Y, мм
Макс. диапазон перемещения по оси Z, мм
Применимые компоненты
0402
5050
SOP
QFN
5050
SOP
QFN
Типы применимых питателей
Ленточный
Макс. кол-во ленточных питателей (8 мм)
Кол-во камер системы контроля
Показать больше
Показать меньше
Описание QIHE TVM802BX
Технические характеристики QIHE TVM802BX
| Режим работы | автоматический |
| Количество монтажных головок | 2 |
| Средняя скорость |
5500 компонентов в час, с системой наблюдения 6500 компонентов в час, без системы наблюдения |
| Точность позиционирования | 0,025 мм |
| Минимальный размер печатной платы | 20 x 20 мм |
| Максимальный размер печатной платы | 260 x 340 мм |
| Максимальный диапазон перемещения по оси Z | 12,5 мм |
| Максимальный диапазон перемещения по оси X Y | 395 x 450 мм |
| Количество мест для питателей и ширина ленты |
кол-во: 38, ширина: 8 мм кол-во: 6, ширина: 12 мм кол-во: 2, ширина: 16 мм |
| Встроенный насос | один бесшумный вакуумный насос |
| Мощность насоса | 125 Вт |
| Функция обнаружения утечек материала | есть |
| Применимые элементы | 0402-5050, SOP, TQFP, QFN и другие |
| Система наблюдения | |
| Количество камер | 2 HD CCD камеры |
| Положение камер | вид сверху |
| Автоматическое определение отклонений | есть |
| Автоматическая идентификация маркировки печатной платы | есть |
| Общие характеристики | |
| Источник питания | 220 В / 110 В |

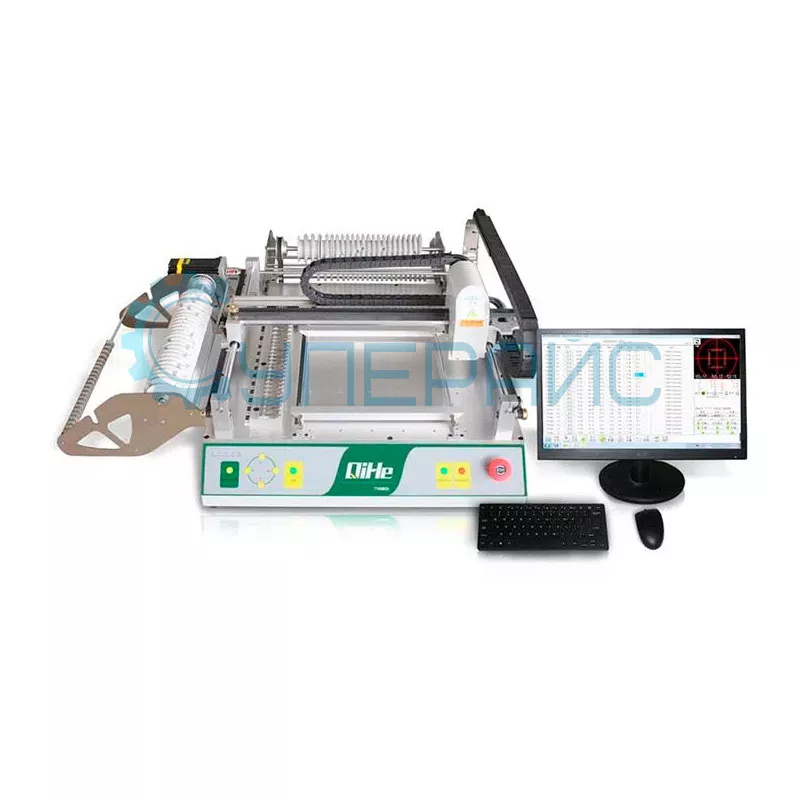

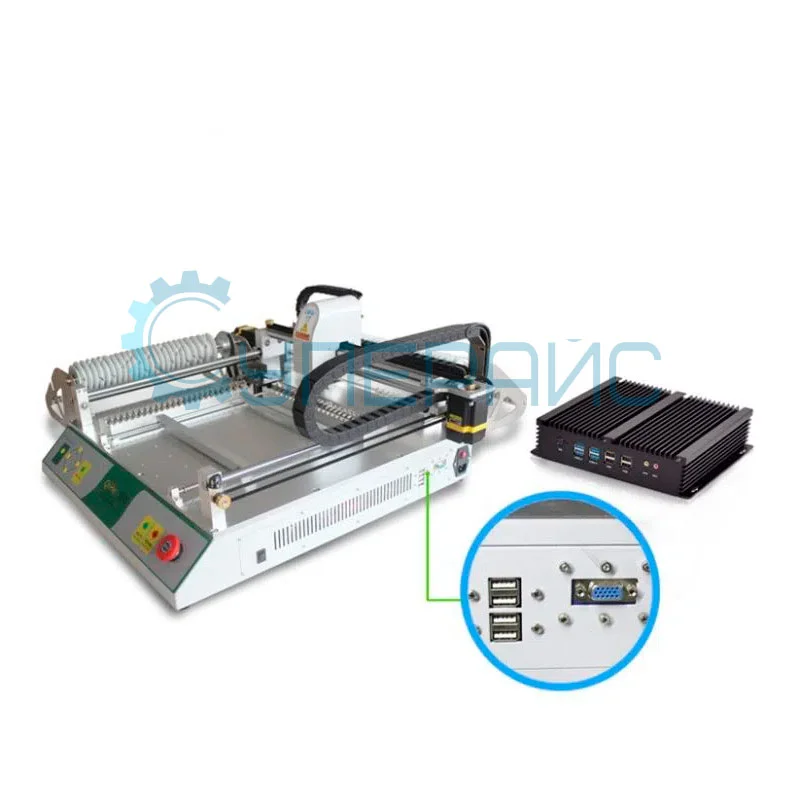

| Операционная система | встроенная в компьютер Windows 7 |
| Язык интерфейса | английский / китайский |
| Габариты | 940 x 940 x 330 мм |
| Вес нетто | 41,5 кг |
| Вес брутто | 66,5 кг |
| Комплектация |
установщик компонентов поверхностного монтажа QIHE TVM802BX - 1 шт промышленный компьютер - 1 шт |
| Совместимость |
Вакуумный захват Zhengbang TPJXZ-500 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-501 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-502 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-503 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-504 для SMT установщиков Вакуумный захватчик Zhengbang TPJXZ-505 для SMT установщиков Вакуумная насадка Zhengbang TPJXZ-506 для SMT установщиков Вакуумный захват Zhengbang TPJXZ-507 для SMT установщиков Вакуумное сопло Zhengbang TPJXZ-508 для SMT установщиков Питатель ленточный Zhengbang 24 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 16 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 12 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 8 х 4 мм для установщиков SMD компонентов Питатель ленточный Zhengbang 8 х 2 мм для установщиков SMD компонентов |
Обзорная таблица установщиков SMD компонентов QIHE
| Характеристики | TVM802AX | TVM802A | TVM802B | TVM802B Plus | TVM802BX |
| Режим работы | автоматический | ||||
| Количество вакуумных захватов | 2 | ||||
| Максимальный размер печатной платы | 340 x 340 мм | 340 x 340 мм | 260 x 340 мм | 300 x 320 мм | 260 x 340 мм |
| Минимальный размер печатной платы | 20 x 20 мм | ||||
| Макс. площадь перемещения по XY | 395 х 450 мм | 395 х 450 мм | 395 х 450 мм | 490 х 440 мм | 395 x 450 мм |
| Макс. перемещение по Z | 12,5 мм | ||||
| Средняя скорость |
5500 компонентов в час, с камерой 6500 компонентов в час, без камеры |
||||
| Точность позиционирования | 0,025 мм | ||||
| Питатели |
кол-во: 29 шт 8 мм - 25 шт 12 мм - 3 шт 16 мм - 1 шт |
кол-во: 29 шт 8 мм - 25 шт 12 мм - 3 шт 16 мм - 1 шт |
кол-во: 46 шт 8 мм - 38 шт 12 мм - 6 шт 16 мм - 2 шт |
кол-во: 58 шт 8 мм - 50 шт 12 мм - 6 шт 16 мм - 2 шт |
кол-во: 46 шт 8 мм - 38 шт 12 мм - 6 шт 16 мм - 2 шт |
| Встроенный ПК | да | нет | нет | нет | да |
| Встроенный дисплей | нет | нет | нет | да | нет |
Профессиональный установщик компонентов QIHE TVM802BX
Автоматическая SMD монтажная машина QIHE TVM802BX — это современное решение для высокоточного и скоростного производства электронных модулей. Представленный установщик SMD компонентов оснащен встроенным промышлен компьютером и предназначен для работы в составе линий сборки печатных плат. Он подходит для мелкосерийного и среднесерийного производства, цехов и лабораторий прототипирования.
Аппарат демонстрирует показатели точности и скорости, гарантируя стабильное качество монтажа. Двухголовочная система и оптическая система наблюдения позволяют надежно работать с широкой номенклатурой изделий, от миниатюрных компонентов 0402 до корпусов BGA и QFN. Функция автоматического распознавания маркировки платы и выравнивания компонентов повышает эффективность процесса.
Преимущества модели:
- Скорость работы и минимальное время переналадки между проектами.
- Точность позиционирования, гарантирующая бездефектный монтаж.
- Поддержка стандартных питателей и оснастки.
- Надежная система вакуумного захвата и детекции отсутствия компонента.
Этот установщик SMD компонентов отличается компактными размерами и продуманной эргономикой, что позволяет органично вписать его в любое рабочее пространство. Модель TVM802BX представляет удачный баланс возможностей промышленного оборудования и доступности для малого бизнеса. Этот установщик — оптимизация производства, автоматизирующаяя самый трудоемкий этап сборки электроники.
