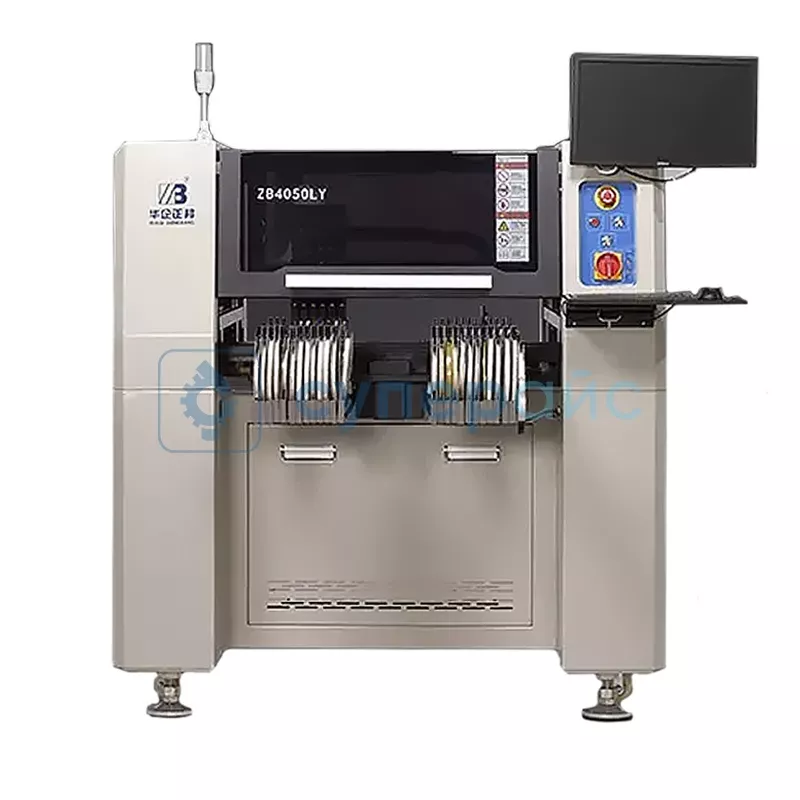

Линия SMD монтажа Zhengbang ZB4050LY
2 198 689 ₽
2 198 689 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
НЕ ПРОИЗВОДИТСЯ
Артикул (код товара)
26362
Модель (серия)
ZB4050LY
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Zhengbang ZB4050LY
Артикул (код товара)
26362
Модель (серия)
ZB4050LY
Страна производства
Китай
Гарантия, мес.
12
Тип управления
Объём тиражирования
Макс. средняя скорость установки компонентов, комп./ч
Кол-во монтажных головок
Точность позиционирования, мм
Макс. размер печатной платы, мм
Макс. диапазон перемещения по оси X Y, мм
Макс. диапазон перемещения по оси Z, мм
Применимые компоненты
0402
0603
0805
1206
3014
5050
SOT
SOP
QFN
BGA
0603
0805
1206
3014
5050
SOT
SOP
QFN
BGA
Типы применимых питателей
Ленточный
Вибрационный
Паллета
Вибрационный
Паллета
Макс. кол-во ленточных питателей (8 мм)
Кол-во камер системы контроля
Показать больше
Показать меньше
Описание Zhengbang ZB4050LY
ВНИМАНИЕ! Производство линии SMD монтажа Zhengbang ZB4050LY ПРЕКРАЩЕНО. Рекомендуем обратить внимание на альтернативную модель: Автомат для установки SMD компонентов QIHE QM61
Технические характеристики Zhengbang ZB4050LY
| Режим работы | автоматический |
| Количество монтажных головок | 6 |
| Тип монтажных головок | серия Juki |
| Средняя скорость |
8 000 компонентов в час, с системой наблюдения 9 000 компонентов в час, без системы наблюдения 11 000 компонентов в час, теоретическая максимальная скорость |
| Точность позиционирования | 0,025 мм |
| Высота SMD компонента | ≤ 6 мм (опциональная настройка до ≤ 11 мм) |
| Минимальный размер печатной платы | 45 x 45 мм |
| Максимальный размер печатной платы | 500 x 400 мм |
| Максимальная толщина печатной платы | ≤ 2 мм |
| Конвейерная лента | 3 отсека |
| Угол поворота по оси Z | 0 - 360° |
| Максимальный диапазон перемещения по оси X Y | 639 x 656 мм |
| Количество питателей Feeder | 64 |
| Ширина питателей | 8 мм, 12 мм, 16 мм, 24 мм, 32 мм |
| Количество мест для поддона с компонентами | 2 |
| Вибрационный питатель | 3 шт |
| Применимые элементы |
RC (0402, 0603, 0805, 1206 и другие) LED светодиоды (0603, 0805, 3014, 5050 и другие) Чип (SOT, SOP, QFN, BGA и другие) максимальный размер 45 x 45 мм |
| Структура передачи | винт THK |
| Мощность вакуумного захватчика | 350 Вт |
| Мотор установщика | |
| Серводвигатель | Panasonic A6 |
| Навигация серводвигателя | линейная направляющая + шариковый винт |
| Метод движения серводвигателя | Одиночная рука, прямое соединение |
| Система наблюдения | |
| Количество камер |
1 камера точной идентификации 1 камера высокоскоростной идентификации 1 камера печатной платы |
| Диапазон распознавания | максимум 45 x 45 мм |
| Автоматическое определение отклонений | есть |
| Автоматическая двойная идентификация маркировки печатной платы | есть |
| Система управления | |
| Операционная система | Windows 7 |
| Программное обеспечение | FlyerSMTli |
| Совместимый формат файлов | CSV |
| Общие характеристики | |
| Источник питания | 220 В ± 10% 50 Гц |
| Интерфейс для подключения к производственной линии | Standard SMEMA Connector |
| Габариты | 1335 x 1200 x 1390 мм |
| Вес | 440 кг |
| Комплектация |
станок для установки SMD компонентов Zhengbang ZB4050LY – 1 шт клавиатура – 1 шт компьютерная мышь - 1 шт |
