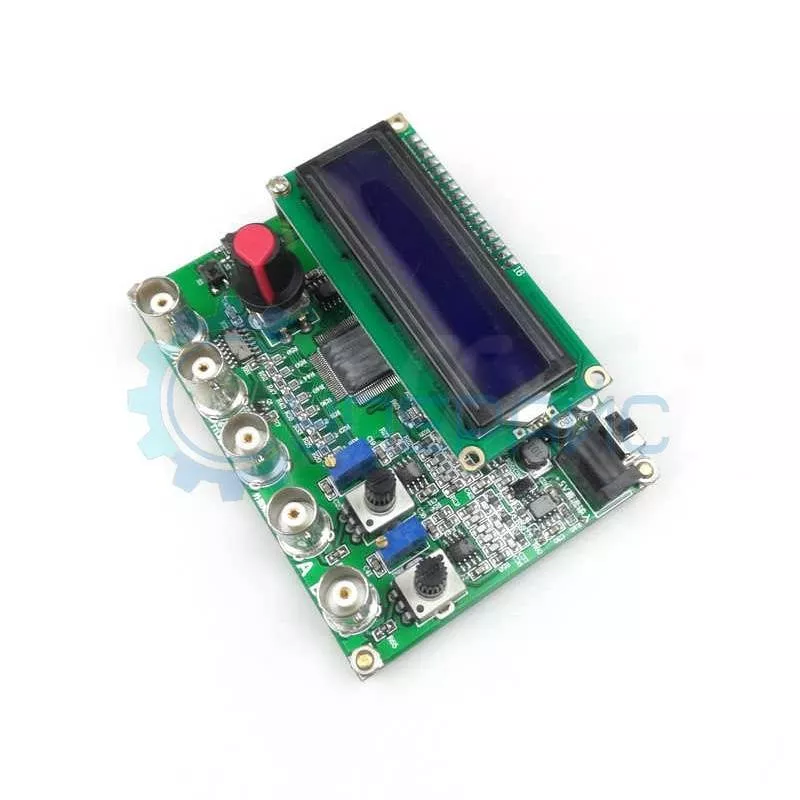

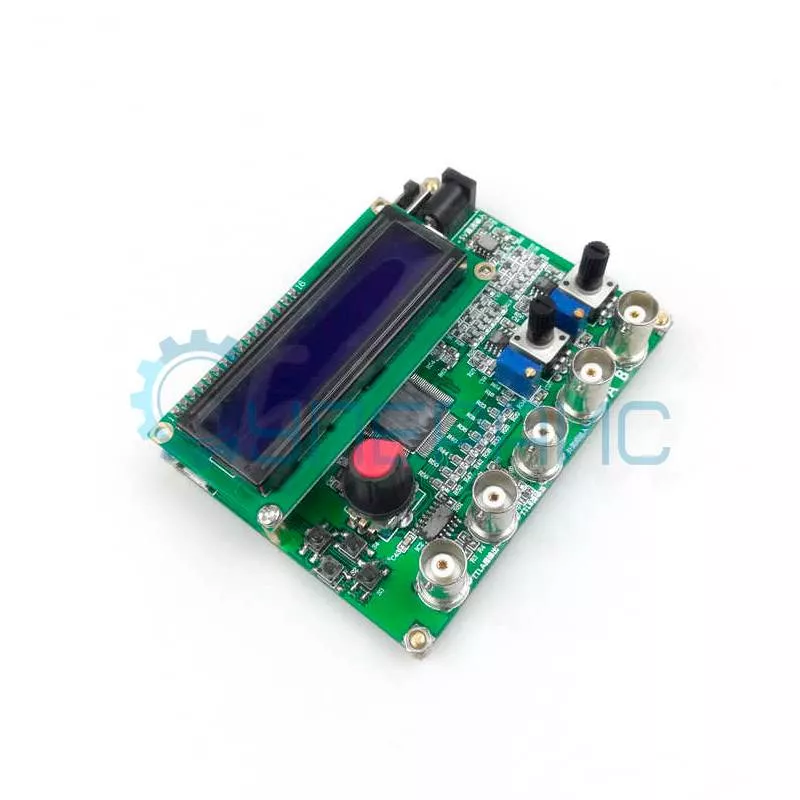

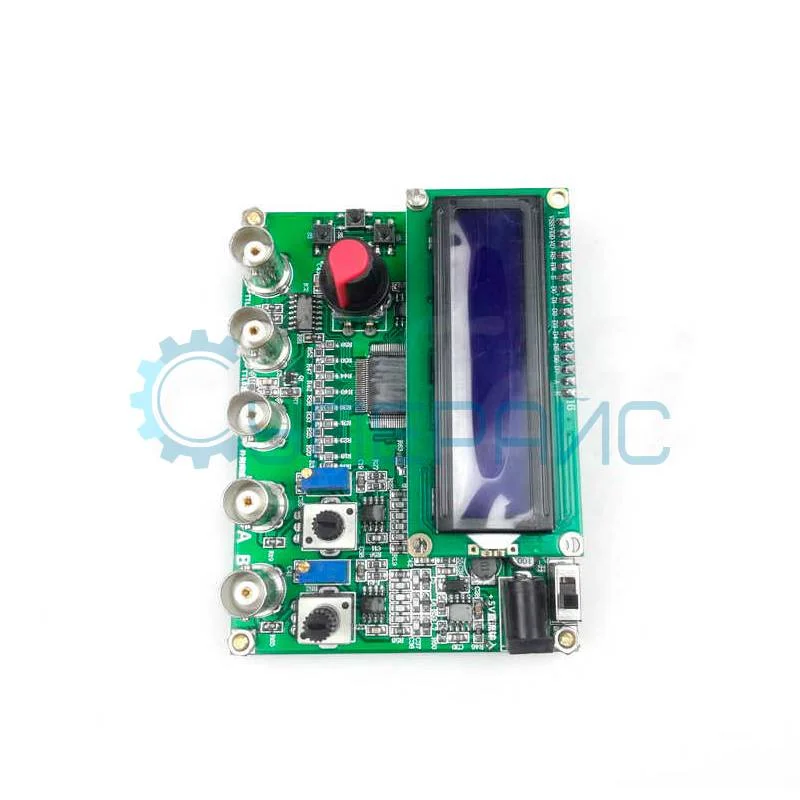

Генератор сигналов WYD2010
Генератор сигналов WYD2010
3 949 руб.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Carefree WYD2010

Характеристики генератора сигналов
Количество каналов
2
Диапазон частот 0,1 Гц - 10 МГц
Форма сигналов синусоидальная, прямоугольная, квадратная, треугольная, пилообразная, импульсная (коррекция рабочего цикла), произвольные сигналы
Разрешение 0,1 Гц
Амплитуда выходного сигнала ≥ 9 Впик
Выходное сопротивление 50 Ом (± 10%)
Постоянное смещение ± 2,5 В
Стабильность частоты ± 1 × 10-6
Точность частоты ± 5 × 10-6
Искажение синуса ≤ 0,8% (эталонная частота 1 кГц)
Линейность треугольной волны ≥ 98%
Время нарастания/спада 100 нс
Диапазон рабочего цикла 20 - 80%
Диапазон регулировки фазы 0 - 360°
TTL-выход
Выходной уровень ≥ 3 В
Коэффициент нагрузки 20 ТТL - элементов
Счетчик
Диапазон измерения 0 - 4294967295
Диапазон частот 1 Гц - 60 МГц
Амплитуда 0,5 - 20 В
Тип модуляции амплитудная, частотная, фазовая модуляция
Общие характеристики
Дисплей LCD 1602
Габариты 110 х 110 х 130 мм
Вес нетто 150 г
Комплектация генератор сигналов WYD2010 - 1 шт
Совместимость Импульсный блок питания 0520, 5В, 2А (адаптер)
Двухканальный усилитель мощности сигнала JUNTEK DPA-1698
Усилитель мощности сигнала генератора JUNTEK DPA-2698

Функциональный DDS генератор сигналов WYD2010 на ПЛИС и микроконтроллере

Генератор с ШИМ-контроллером, быстродействующей микросхемой ПЛИС имеет расширенные возможности по формированию меняющегося напряжения различной формы, с возможностью регулирования их параметров. Форма сигналов, генерируемых независимо, может комбинироваться. Возможности следующие:

  • внутренняя амплитудная модуляция;
  • генератор прямоугольных импульсов с регулируемой скважностью;
  • регулировка коэффициента заполнения;
  • генерация сигналов треугольной, синусоидальной, пилообразной произвольной формы;
  • возможность осуществления модуляции типа AM, ASK, FSK, PSK;
  • наличие двух независимых каналов; • широтная модуляция; • возможность модуляции внешней частотой;
  • частотная манипуляция;
  • фазофая манипуляция;
  • сигналы произвольной формы.

Сигналы, генерируемые WYD2010, способны воспроизводить устройства, значительно превышающие этот комплект для сборки по цене.

Сборка модуля

Схема генератора ШИМ — довольно сложное устройство, судя по характеристикам, но сборка отличается простотой, так как все сложные для пайки элементы, такие как микросхемы, SMD-компоненты уже расположены на плате.

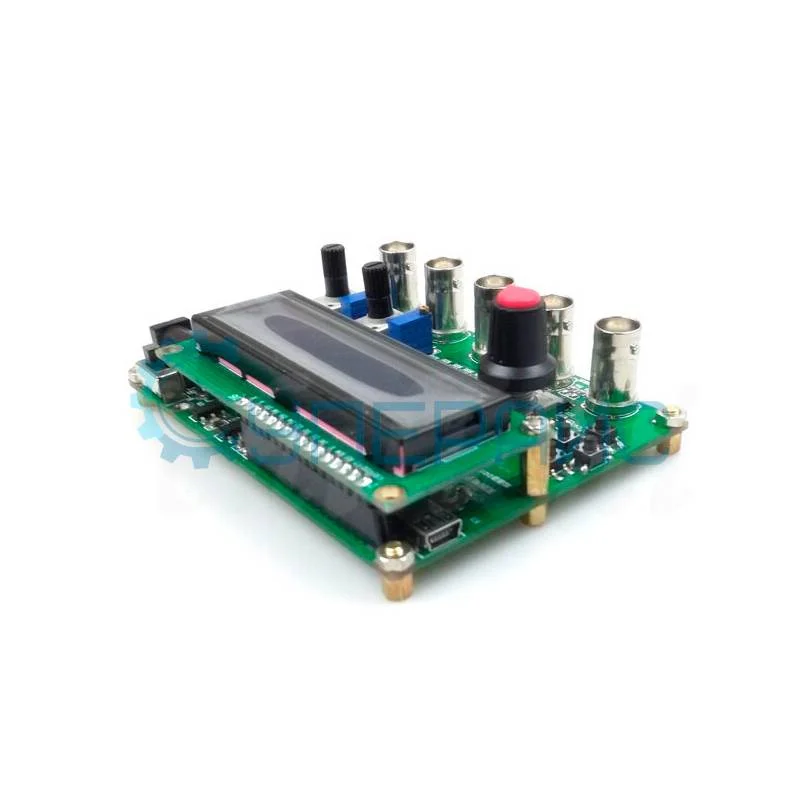

Задача конструктора состоит в размещении разъёмов для коаксильных кабелей, для кабеля питания, а также, выключателя. Сюда же относятся 5 кнопок для установки режима, три потенциометра. Регулировка заключается в подборе контрастности дисплея и начального смещения нуля, при помощи подстроечных потенциометров. Плата с дисплеем устанавливается на стойках, над основной платой.

Guest
Вобщем уже управляет, но проблема очень большая: это на лицевой вкладке программы стоят китайские иероглифы, надо их все перевести, но я это просто не могу.89054759082@mail.ru Помогите!здесь четкое изображение   есть еще параметр который меня не устраивает: ограниченный диапозон регулировки скважности импульса: 20-80% вот бы рехтануть
Имя Цитировать
operator
Цитата
Guest пишет:
Купил этот ген, питание 5в, только программа что-то не управляет платой, незнаю в чем дело. Подскажите.  [URL=mailto:89054759082@mail.ru]89054759082@mail.ru[/URL]
Здравствуйте. По данному вопросу, с Вами свяжется наш менеджер в ближайшее время.

С уважением, администрация интернет-магазина Суперайс
Имя Цитировать
Guest
Купил этот ген, питание 5в, только программа что-то не управляет платой, незнаю в чем дело. Подскажите. 89054759082@mail.ru
Имя Цитировать
Михаил Сычев
Цитата
Dmitri пишет:
WYD2010
Используйте блок питания 5 В 1А или 2 А
В карточке товара написан какой блок питания рекоменждуется
Имя Цитировать
Dmitri
Добрый день! Если кто-то пользовался этим генератором, прошу сообщить напряжение питания. на сайте указано 5 В, я запитываю его 4.7 В, однако экран только светится, а генератор на кнопки не реагирует. У меня такое ощущение, что низкое напряжение питания. Может быть кто-нибудь поделится своим опытом...
Имя Цитировать
Guest
Вверху амплитуда 9В, внизу 0,5-20. Подскажите сколько он выдает? Мне как раз надо максимум на 300кГц меандра
