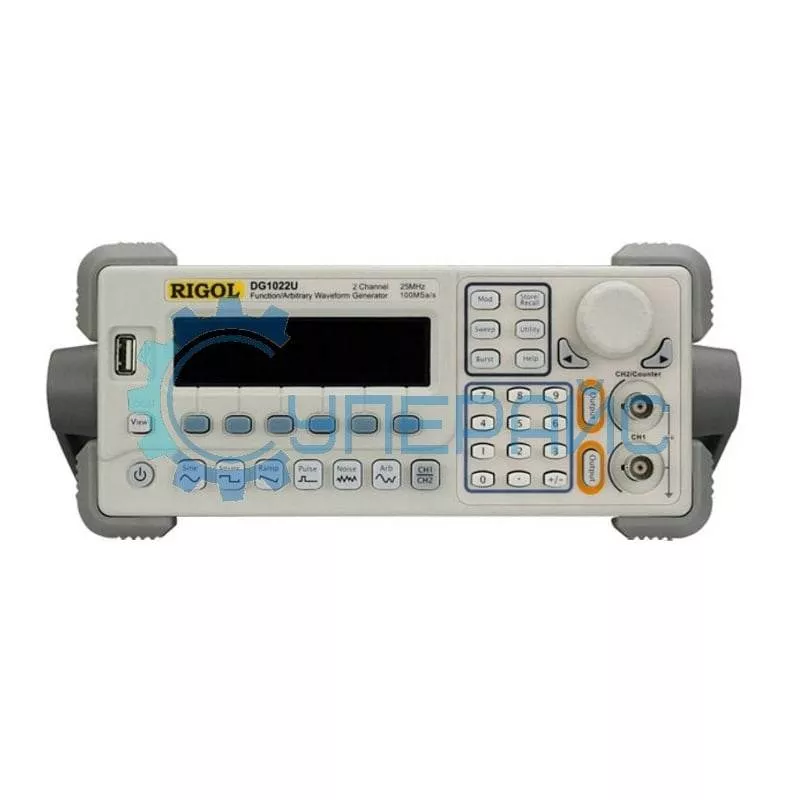

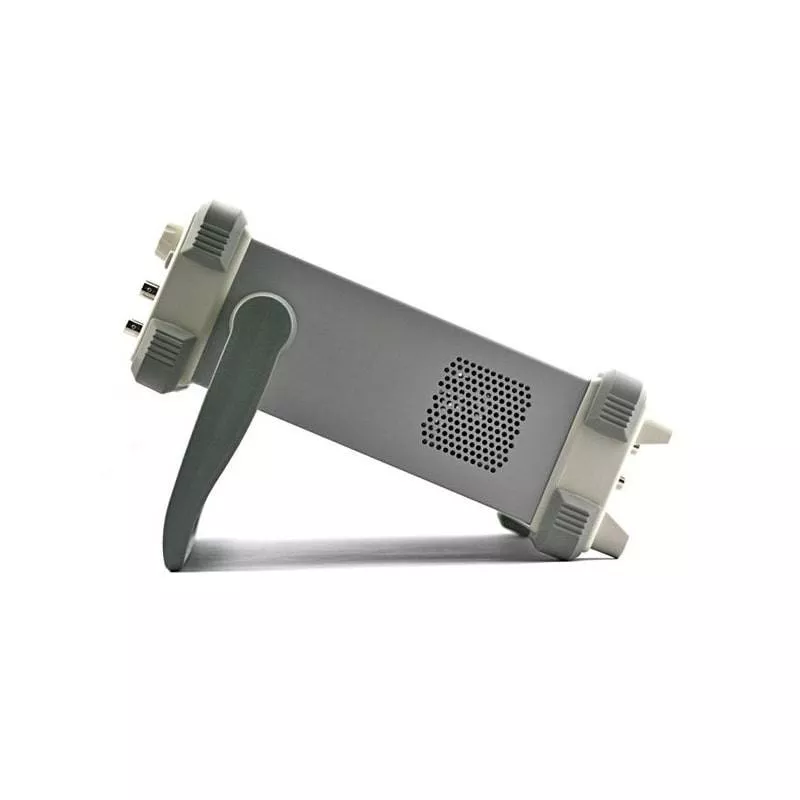

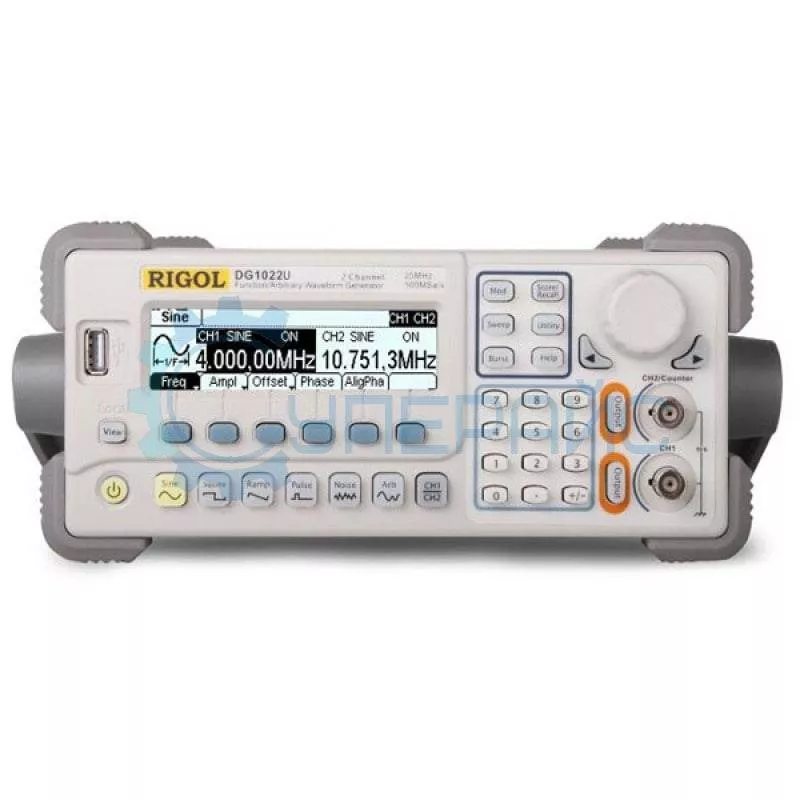

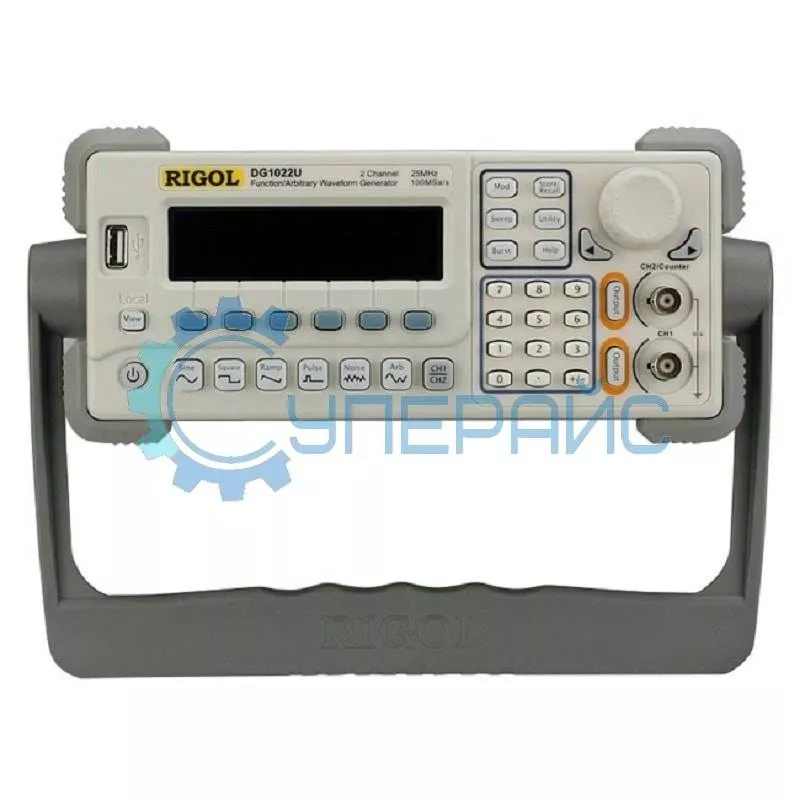

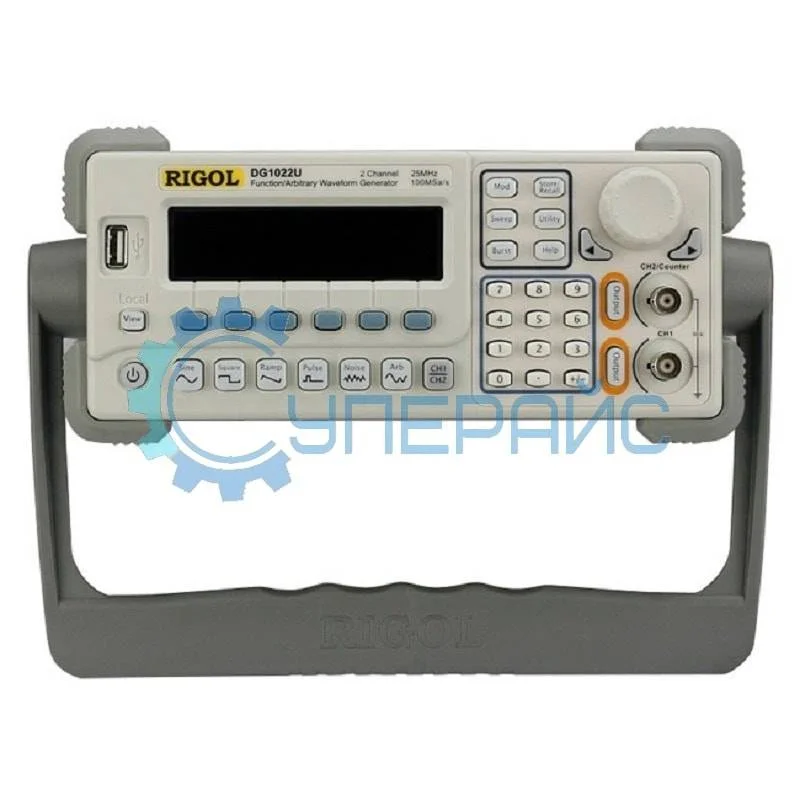

Генератор сигналов Rigol DG1022U
В Госреестре РФ
Бесплатная доставка
Для физических лиц при заказе от 5000 рублей Почтой России
41 449 ₽
41 449 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 2 шт.
Склад в Гуанчжоу: 4 шт.
Поверка средств измерений - 4000₽
?
Поверка средств измерений - 4000₽
Артикул (код товара)
408
Модель (серия)
DG1022U
Производитель (бренд)
Страна производства
Гарантия, мес.
36
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики RIGOL DG1022U
Общие данные
Артикул (код товара)
408
Производитель (бренд)
Модель (серия)
DG1022U
Страна производства
Гарантия, мес.
36
Основные характеристики
Амплитуда, Vp-p
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
25 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
генератор импульсов
генератор шума
Частота дискретизации на канал, МВыб/с
Формы сигналов и функции генерации
Виды модуляции
АМ
ЧМ
ФМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Нет
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
Шум
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
Габариты и вес
Вес нетто, кг
Описание RIGOL DG1022U
Технические характеристики Rigol DG1022U
| Количество каналов | 2 |
| Диапазон частот | 1 мкГц - 25 МГц |
| Форма сигналов | синусоидальная, прямоугольная, импульсная, пилообразная, сигнал произвольной формы, белый шум |
| Частота дискретизации | 100 МВыб/с |
| Амплитуда выходного сигнала | 4 мВ - 20 В |
| Выходное сопротивление | 50 Ом (± 10%) |
| Прямоугольный сигнал | 1 мкГц - 5 Мгц |
| Импульсный сигнал | 500 мкГц - 5 МГц |
| Пилообразный сигнал | 1 мкГц - 50 кГц |
| Сигнал произвольной формы | 1 мкГц - 5 МГц |
| Белый шум | 5 МГц (- 3 дБ) |
| Общие характеристики | |
| Интерфейс | USB |
| Габариты изделия | 288 х 232 х 108 мм |
| Габариты упаковки | 440 х 340 х 225 мм |
| Вес брутто | 3,85 кг |

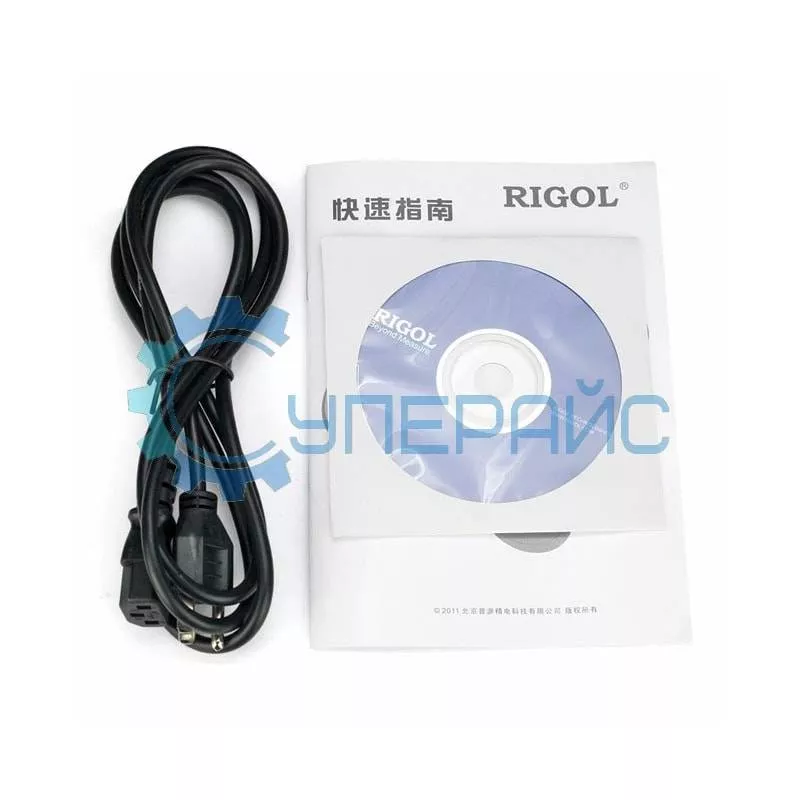

| Комплектация |
генератор сигналов Rigol DG1022U - 1 шт кабель питания - 1 шт диск с ПО - 1 шт инструкция по эксплуатации - 1 шт |
| Совместимость |
Двухканальный усилитель мощности сигнала JUNTEK DPA-1698 Усилитель мощности сигнала генератора JUNTEK DPA-2698 |
Обзорная таблица генераторов высоких частот Rigol
| Характеристики | DG1062Z | DG1022U | DG1022Z | DG1032Z |
| Количество каналов | 2 | |||
| Диапазон частот | 1 мкГц - 60 МГц | 1 мкГц - 25 МГц | 1 мкГц - 25 МГц | 1 мкГц - 30 МГц |
| Частота дискретизации | 200 МВыб/с | 100 МВыб/с | 200 МВыб/с | 200 МВыб/с |
| Амплитуда выходного сигнала | < 10 Vp-p | 4 мВ - 20 В | < 10 Vp-p | < 10 Vp-p |
| Выходное сопротивление | - | 50 Ом (± 10%) | - | - |
| Форма сигналов | PSK/ШИМ/АМ/ЧМ/ФМ | синус, прямоугольник, импульс, пила, произвольная форма, белый шум | PSK/ШИМ/АМ/ЧМ/ФМ | PSK/ШИМ/АМ/ЧМ/ФМ |
| Вертикальное разрешение | 14 бит | |||
| Интерфейс | USB/LAN | USB | USB/LAN | USB/LAN |
| Дисплей | 3,5 дюйма | |||
Цифровой генератор сигналов Rigol DG1022U
Генератор сигналов Rigol DG1022U – это профессиональный прибор для формирования волн с заданными параметрами. Двухканальная конструкция даёт формировать сигналы разных форм одновременно. Характеристики аппарата соответствуют запросам лабораторий и производств.
Диапазон частот от 1 мкГц до 25 МГц превращает эту модель в универсальное решение для множества технических задач. Этот генератор импульсов формирует синусоидальные, прямоугольные и другие волны, включая образцы произвольной формы. Частота дискретизации составляет 100 МВыб/с. Это гарантирует точное воспроизведение волновых форм.
Амплитуда выходного сигнала от 4 мВ до 20 В обуславливает широту области применения устройства. Выходное сопротивление 50 Ом (± 10%) обеспечивает совместимость с большим списком оборудования. USB-интерфейс служит лёгкому подключению к компьютеру для программирования. В комплектацию товара входит диск с готовым программным обеспечением.
Габариты аппарата (288 х 232 х 108 мм) и вес 3,85 кг делают прибор достаточно мобильным: легко перемещать между рабочими участками, транспортировать и хранить, встроена ручка для переноски.
Среди сфер, в которых возможно применение устройства:
- тестирование электронных компонентов;
- настройка радиотехнических устройств;
- калибровка измерительных приборов;
- моделирование сложных сигналов в исследовательских целях.
Rigol DG1022U подходит для профессионалов разного профиля:
- инженеров-электронщиков;
- специалистов по техническому обслуживанию;
- преподавателей технических дисциплин;
- научных сотрудников исследовательских лабораторий.
Продуманная конструкция делает этот прибор удобным инструментом для работ в области электроники.
Документация и ПО RIGOL DG1022U
Название
Язык
Версия
Размер и тип
Инструкция по эксплуатации генератора сигналов Rigol DG1022U серии DG1000
Язык:
Английский
Размер и тип:
1.16 МБ,
PDF
