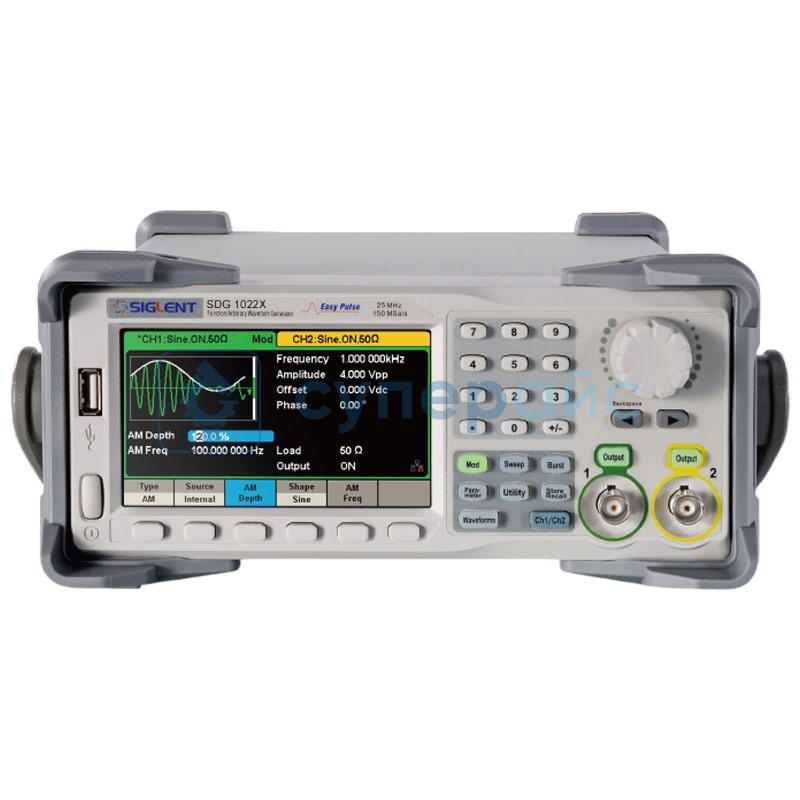

Генератор радиочастотных сигналов Siglent SDG1022X
55 500 ₽
55 500 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
31020
Модель (серия)
SDG1022X
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDG1022X
Общие данные
Артикул (код товара)
31020
Производитель (бренд)
Модель (серия)
SDG1022X
Страна производства
Гарантия, мес.
12
Основные характеристики
Вертикальное разреш. (по амплитуде)
Глубина памяти на канал
Категория по частотному диапазону
Кол-во каналов
Макс. частота
25 МГц
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
Частота дискретизации на канал, МВыб/с
Формы сигналов и функции генерации
Виды модуляции
АМн
PSK (ФМн)
ШИМ
АМ
ЧМ
ФМ
PSK (ФМн)
ШИМ
АМ
ЧМ
ФМ
Генератор качающейся частоты (ГКЧ)
Нет
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Общие характеристики
Вид
Настольный (стационарный)
Диагональ встр. дисплея (размер), дюйм
ИПД (Interfaces / Inputs and Outputs)
USB
LAN
LAN
Описание Siglent SDG1022X
Технические характеристики Siglent SDG1022X
| Количество каналов | 2 |
| Частотный выход | 25 МГц |
| Частота дискретизации | 150 Мвыб / с |
| Вертикальное разрешение | 14 бит |
| Модуляция | AM, DSB-AM, FM, PM, FSK, ASK, PWM |
| Частота | |
| Разрешение | 1 мкГц |
| Температурный коэффициент | -25 - +25 ppm |
| Синусоидальная волна | |
| Частота | 1 мкГц - 30 МГц |
| Гармонические искажения |
0 - 10 МГц <- 60 дБ; 10 МГц - 30 МГц <- 45 дБ; 30 МГц - 60 МГц <- 40 дБ |
| Ложный сигнал |
0 - 10 МГц <- 65 дБ; 10 МГц - 30 МГц <- 55 дБ; 30 МГц - 60 МГц <- 40 дБ |
| Квадрат | |
| Частота | 1 мкГц - 30 МГц |
| Время нарастания / падения |
4,2 нс, 10 - 90%, 1 В 50 Ом 3,8 нс, 10 - 90%, 2,5 В 50 Ом |
| Перерегулирование | < 3% |
| Рабочий цикл | 0,001 - 99% |
| Джиттер (среднеквадратичное значение) | 300 пс + 0,05 ppm |
| Пульс | |
| Частота | 1 мкГц - 12,5 МГц |
| Ширина импульса | 32,6 нс |
| Рабочий цикл | 0,001 - 99 % |
| Время ведущего / заднего фронта | ≧ 7 нс |
| Перерегулирование | < 3 % |
| Джиттер (среднеквадратичное значение) | 300 пс + 0,05 ppm |
| Шум | |
| Полоса пропускания | 60 МГц |
| Рампа | |
| Частота | 1 мкГц - 500 кГц |
| Линейность | ≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0% до 100% |
| Произвольный | |
| Частота | 1 мкГц - 6 МГц |
| Длина сигнала | 16 тысяч баллов |
| Вертикальное разрешение | 14 бит |
| Частота дискретизации | 150 МВыб/с |
| Минимальное время нарастания/спада | 6,7 нс |
| Джиттер (среднеквадратичное значение) | 300 пс |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0 - 120 % |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение частоты | 1 мГц - 20 кГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 360° |
| ASK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50 % |
| Ключевая частота | 1 мГц - 50 кГц |
| FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50 % |
| Ключевая частота | 1 мГц - 50 кГц |
| PWM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая частота | 1 мГц - 1 МГц |
| Sweep | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Тип | линейный и логарифмический |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 500 с |
| Источник триггера | внутренний, внешний и ручной |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Количество импульсов | период от 1 до 50 000, бесконечный, стробирование |
| Внутренний период | 10 нс - 500 с |
| Закрытый источник | внешний триггер |
| Источник триггера | внутренний, внешний и ручной |
| Вход триггера | |
| Входной уровень | TTL-совместимый |
| Склон | вверх / вниз |
| Длительность импульса | > 100 нс |
| Входное сопротивление | > 5 кОм |
| Синхронизирующий выход | |
| Входной уровень | TTL-совместимый |
| Длительность импульса | > 100 нс |
| Выходное сопротивление | 50 Ом |
| Максимальная частота | 2 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый (480 x 272 пикселей) ЖК-экран, 24-битный |
| Питание | 100 - 240 В, 50 / 60 Гц |
| Предохранитель | 1,25 А, 250 В |
| Интерфейс | USB |
| Рабочая температура | 0 - 40 °C, влажность до 90% |
| Температура хранения | -20 - 60 °C |
| Габариты | 260 х 107 х 295 мм |
| Вес нетто | 3,43 кг |
| Вес брутто | 4,35 кг |
| Комплектация |
генератор сигнала Siglent SDG1022X - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; кабель BNC - 1 шт; руководство пользователя - 1 шт |
