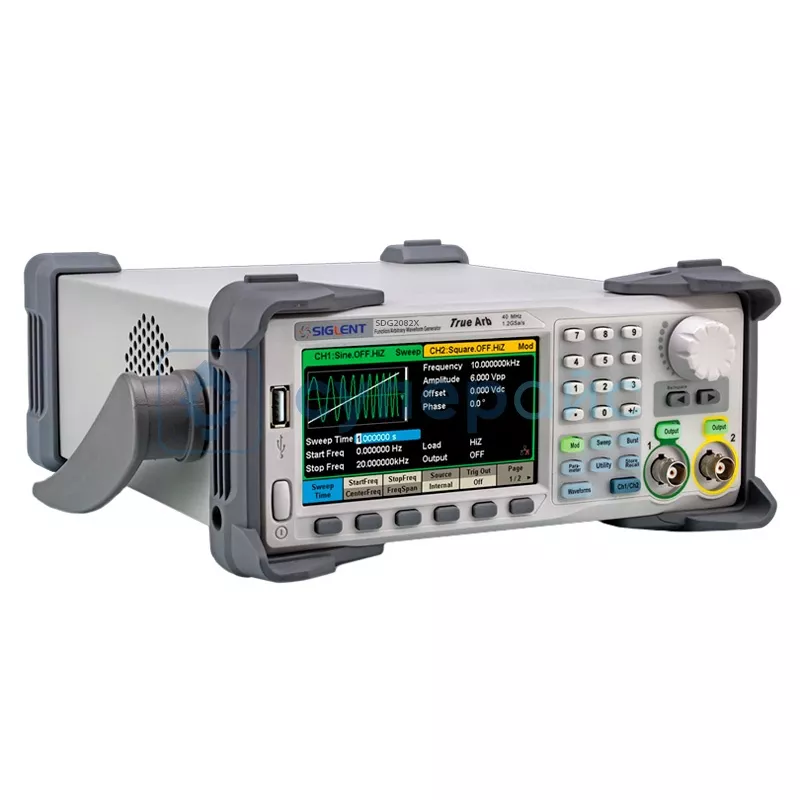

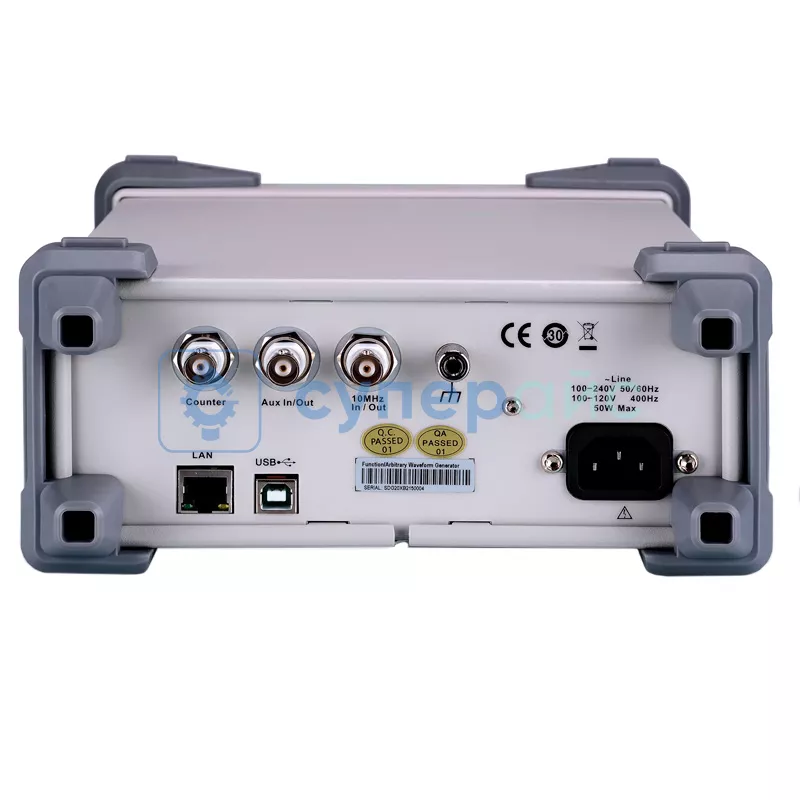

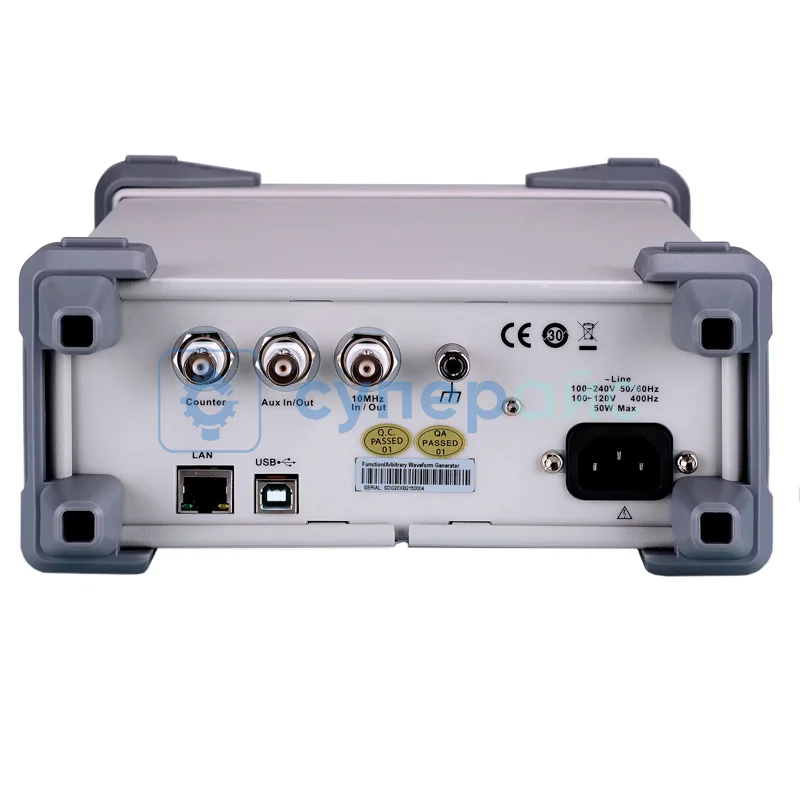

Генератор сигналов двухканальный Siglent SDG2082X
161 810 ₽
161 810 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
27297
Модель (серия)
SDG2082X
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDG2082X
Артикул (код товара)
27297
Модель (серия)
SDG2082X
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
Категория по частотному диапазону
Кол-во каналов
Макс. частота
80 МГц
Частота дискретизации на канал, МВыб/с
Глубина памяти на канал
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
4,42
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Показать больше
Показать меньше
Описание Siglent SDG2082X
Технические характеристики Siglent SDG2082X
| Количество каналов | 2 |
| Частотный выход | 80 МГц |
| Частота дискретизации | 1,2 Гвыб / с |
| Вертикальное разрешение | 16 бит |
| Модуляция | AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM |
| Частота | |
| Разрешение | 1 мкГц |
| Начальная точность | -25 - +25 ppm |
| Синусоидальная волна | |
| Частота | 1 мкГц - 80 МГц |
| Гармонические искажения |
0 - 10 МГц -65 дБ; 10 МГц - 20 МГц -60 дБ; 20 МГц - 40 МГц -55 дБ; 40 МГц - 60 МГц -50 дБ; 60 МГц - 80 МГц -45 дБ; 80 МГц - 100 МГц -40 дБ; 100 МГц - 120 МГц -38 дБ |
| Ложный сигнал |
≤ 50 МГц -70 дБ; > 50 МГц -65 дБ |
| Квадрат | |
| Частота | 1 мкГц - 25 МГц |
| Время нарастания / падения | 9 нс, 10 - 90%, 1 В 50 Ом |
| Перерегулирование | < 3% |
| Рабочий цикл | 0,001 - 99% |
| Джиттер (среднеквадратичное значение) | 150 пс + 0,05 ppm |
| Пульс | |
| Частота | 1 мкГц - 25 МГц |
| Ширина импульса | 16,3 нс |
| Точность длительность импульса | ±(0,01% + 0,3 нс) |
| Рабочий цикл | 0,001 - 99% |
| Время ведущего / заднего фронта | ≧ 8,4 нс |
| Перерегулирование | < 3 % |
| Джиттер (среднеквадратичное значение) | 150 пс + 0,05 ppm |
| Шум | |
| Полоса пропускания | 120 МГц |
| Регулируемый диапазон полосы пропускания | 20 - 120 МГц |
| Рампа | |
| Частота | 1 мкГц - 1 МГц |
| Линейность | ≤ 1% пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0% до 100% |
| Произвольный | |
| Частота | 1 мкГц - 20 МГц |
| Длина сигнала | 8 тысяч баллов |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации | 300 МВыб/с |
| Джиттер (среднеквадратичное значение) | 150 пс |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0% - 120% |
| Частота модуляции | 1 мГц - 1 МГц |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение частоты | 1 мГц - 1 МГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 360° |
| Частота модуляции | 1 мГц - 1 МГц |
| ASK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 50 МГц |
| FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 1 МГц |
| PSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 1 МГц |
| PWM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая частота | 1 мГц - 1 МГц |
| Разрешение отклонения длительности импульса | 6,67 нс |
| Sweep | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Тип | линейный и логарифмический |
| Направление | вверх и вниз |
| Время развертки | от 1 мс до 500 с |
| Источник триггера | внутренний, внешний и ручной |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Количество импульсов | период от 1 до 100 000, бесконечный, стробирование |
| Внутренний период | 1 мкс - 1000 с |
| Старт/конец фазы | -360° - 360° |
| Закрытый источник | внешний триггер |
| Источник триггера | внутренний, внешний и ручной |
| Характеристики частотомера | |
| Функция | частота, период, положительная/отрицательная длительность импульса, рабочий цикл |
| Режим сопряжения | AC, DC, HF REJ |
| Диапазон частот |
100 мГц - 200 МГц 10 МГц - 200 МГц |
| Входная амплитуда |
100 мВ - 2,5 В 200 мВ - 2,5 В 100 мВ - 5 В 200 мВ - 5 В |
| Входной импеданс | 1 МОм |
| Опорный тактовый импульс | |
| Частота | 10 МГц |
| Амплитуда | 1,4 В |
| Входной импеданс | 5 кОм |
| Вход триггера | |
| VIH | 2 - 5,5 В |
| VIL | -0,5 - 0,8 В |
| Входной импеданс | 100 кОм |
| Длительность импульса | > 100 нс |
| Время отклика | 690 нс |
| Выход триггера | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Частота | 1 МГц |
| Синхронизирующий выход | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Длительность импульса | > 50 нс |
| Максимальная частота | 10 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый (480 x 272 пикселей) ЖК-дисплей |
| Питание | 100 - 240 В, 50/60 Гц |
| Интерфейс | USB, LAN |
| Рабочая температура | 0 - 40°C, влажность до 90% |
| Температура хранения | -20 - 60°C |
| Габариты | 260 х 107 х 295 мм |
| Вес нетто | 3,43 кг |
| Вес брутто | 4,42 кг |
| Комплектация |
генератор сигнала Siglent SDG2082X - 1 шт; USB кабель - 1 шт; BNC кабель - 1 шт; кабель питания - 1 шт; руководство пользователя - 1 шт |
Обзорная таблица генераторов сигнала Siglent серии SDG
| Характеристики | SDG2042X | SDG2082X | SDG2122X |
| Количество каналов | 2 | ||
| Частотный выход | 40 МГц | 80 МГц | 120 МГц |
| Частота дискретизации | 1,2 Гвыб / с | ||
| Вертикальное разрешение | 16 бит | ||
| Модуляция | AM, DSB-AM, FM, PM, FSK, ASK, PSK, PWM | ||
| Частота cинусоидальной волны | 1 мкГц - 40 МГц | 1 мкГц - 80 МГц | 1 мкГц - 120 МГц |
| Дисплей | 4,3-дюймовый (480 x 272 пикселей) ЖК-дисплей | ||
| Интерфейс | USB, LAN | ||
