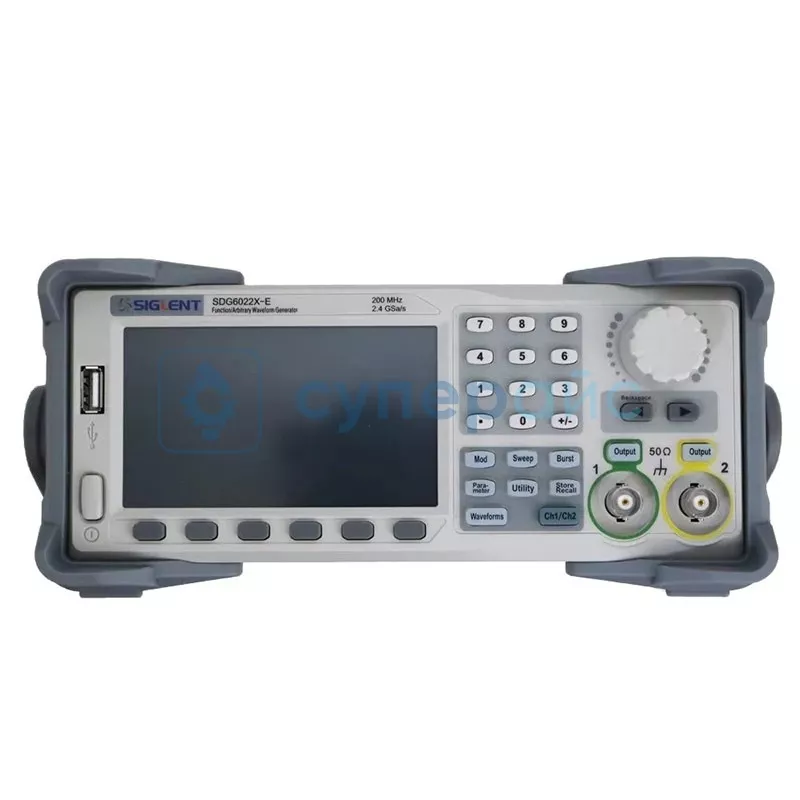

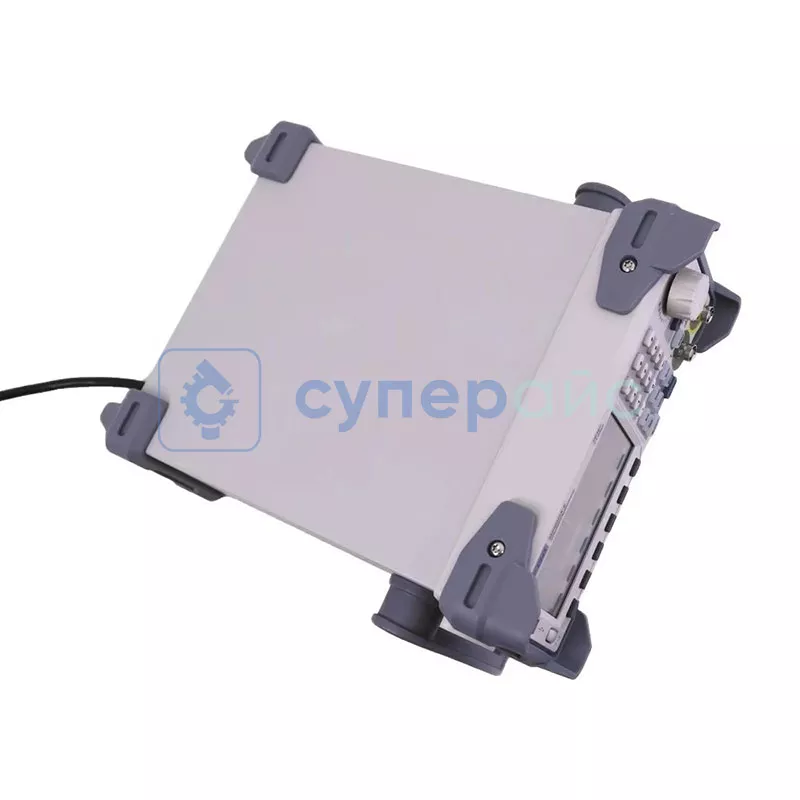

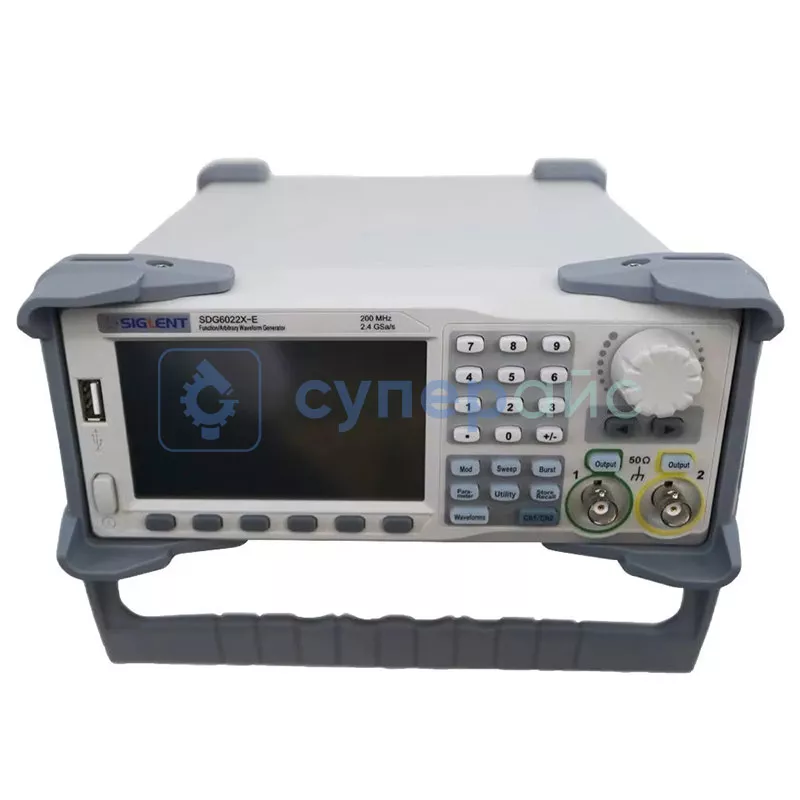

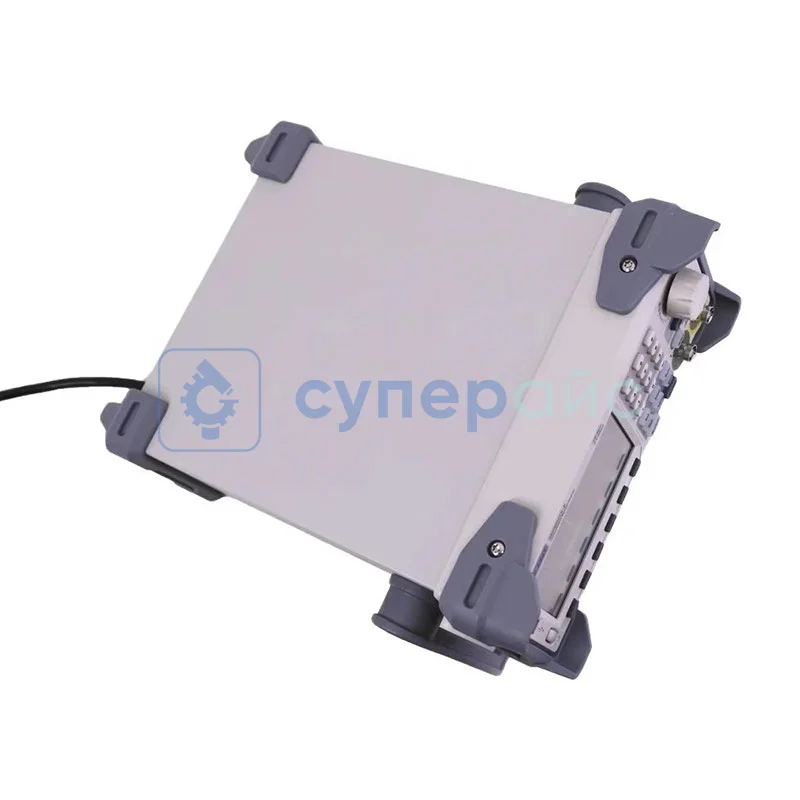

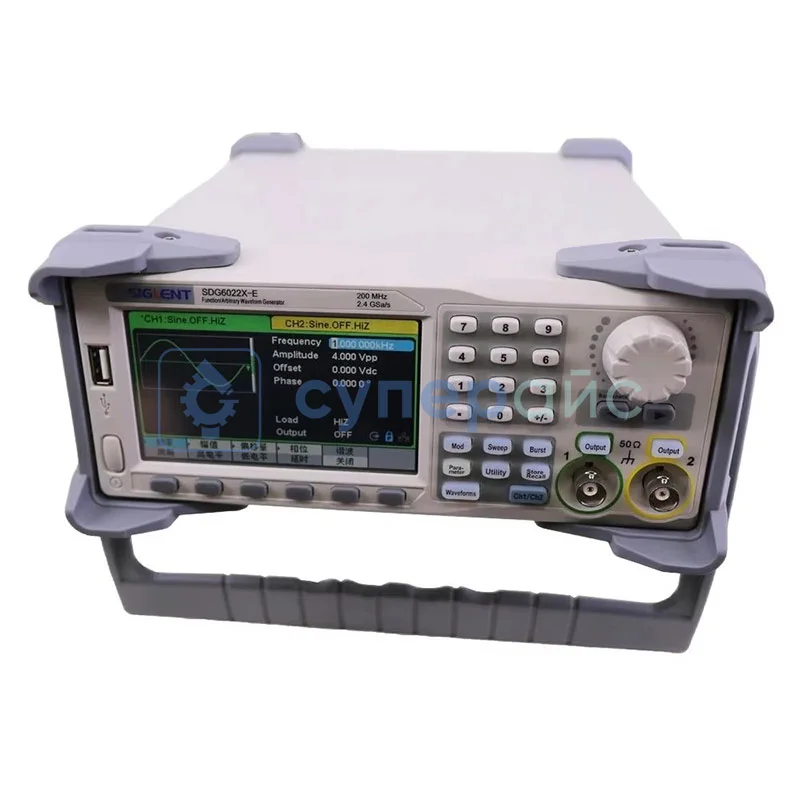

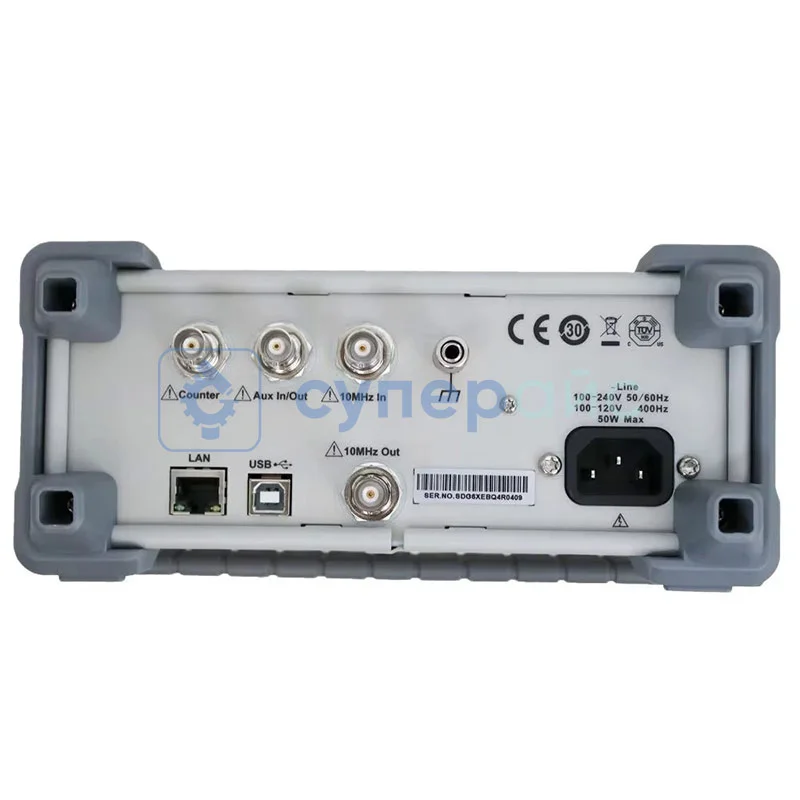

Генератор сигналов Siglent SDG6022X-E
430 920 ₽
430 920 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
27713
Модель (серия)
SDG6022X-E
Производитель (бренд)
Страна производства
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Siglent SDG6022X-E
Артикул (код товара)
27713
Модель (серия)
SDG6022X-E
Страна производства
Гарантия, мес.
12
Вид
Настольный (стационарный)
Тип
функциональный генератор сигналов специальных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
функциональный генератор сигналов произвольных форм
функциональный генератор сигналов стандартных форм
Категория по частотному диапазону
Кол-во каналов
Макс. частота
200 МГц
Частота дискретизации на канал, МВыб/с
Вертикальное разреш. (по амплитуде)
Диагональ встр. дисплея (размер), дюйм
Вес (кг)
4,6
Сложность
2
Генерируемые формы сигналов
Синусоидальный сигнал
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Меандр и прямоугольный сигналы
Импульсный сигнал
Пилообразный и треугольный сигналы
ШИМ
Шум
Амплитуда, Vp-p
Показать больше
Показать меньше
Описание Siglent SDG6022X-E
Технические характеристики Siglent SDG6022X-E
| Количество каналов | 2 |
| Частотный выход | 200 МГц |
| Частота дискретизации | 2,4 Гвыб / с (2-кратная интерполяция) |
| Вертикальное разрешение | 16 бит |
| Модуляция | AM, FM, PM, FSK, ASK, PSK, DSB-AM, ШИМ |
| Функция развертки и пакетной передачи | есть |
| Функция выхода гармоник | есть |
| Функция объединения двухканальных сигналов | есть |
| Возможности межканального соединения, копирования и отслеживания | есть |
| 196 встроенных произвольных волн | есть |
| Функция аппаратного счетчика частоты | есть |
| Частота | |
| Разрешение | 1 мкГц |
| Начальная точность |
-1 - +1 ppm -2 - +2 ppm |
| Синусоидальная волна | |
| Частота | 1 мкГц - 200 МГц |
| Гармонические искажения |
0 - 1 МГц: -65 дБ; 1 МГц - 60 МГц: -60 дБ; 60 МГц - 100 МГц: -50 дБ; 100 МГц - 200 МГц: -40 дБ; 200 МГц - 300 МГц: -30 дБ; > 300 МГц: -28 дБ |
| Полное гармоническое искажение | 0 дБм, 10 Гц - 20 кГц: 0,075 % |
| Ложный сигнал |
≤ 350 МГц -60 дБ; > 350 МГц -55 дБ |
| Пульс | |
| Частота | 1 мкГц - 80 МГц |
| Ширина импульса | 3,3 нс |
| Разрешение по ширине импульса | 100 пс |
| Время подъема / падения | 2 н |
| Разрешение времени нарастания / падения | 100 пс |
| Точность длительность импульса | ± (0,01 % + 0,3 нс) |
| Рабочий цикл | 0,001 - 99 % |
| Разрешение рабочего цикла | 100 пс |
| Период джиттера (среднеквадратичное значение) | 100 пс |
| Прямоугольная волна | |
| Полоса пропускания | 80 МГц |
| Время подъема / падения | 2,6 нс |
| Рабочий цикл | 10 - 90 % |
| Период джиттера (среднеквадратичное значение) | 100 пс |
| Треугольная волна | |
| Частота | 1 мкГц - 5 МГц |
| Линейность | ≤ 1 % пиковой выходной мощности (типично, 1 кГц, 1 В (размах), симметрия 50 %) |
| Симметрия | от 0 % до 100 % |
| Шум | |
| Полоса пропускания | 200 МГц |
| Произвольная волна | |
| Частота | 1 мкГц - 50 МГц |
| Длина сигнала | 8 миллионов баллов |
| Вертикальное разрешение | 16 бит |
| Частота дискретизации |
300 МВыб/с (TrueArb) 1,2 ГВыб/с (DDS) |
| Джиттер (среднеквадратичное значение) | 100 пс |
| DC | |
| Диапазон | -10 - 10 В |
| Точность | ± (1 % + 2 мВ) |
| Выход | |
| Точность | ± (1 % + 1 мВ размах) |
| Неравномерность амплитуды | + 0,3 дБ |
| Внутреннее сопротивление | 50,5 Ом |
| Выходной ток | 200 мА |
| Перекрестные помехи между каналами | - 60 дБн |
| Защита | ограничение тока, от перенапряжения |
| Модуляция | |
| Тип оператора связи | синус, квадрат, рампа, арб |
| Источник модуляции | внутренний / внешний |
| Тип волны модуляции | синус, квадрат, рампа, шум, арб |
| Глубина модуляции | 0 - 120 % |
| AM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Глубина | 0% - 120% |
| Частота модуляции | 1 мГц - 1 МГц |
| FM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение частоты | 1 мГц - 1 МГц |
| PM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | синусоидальный, прямоугольный, пилообразный, шумовой и произвольный |
| Отклонение фазы | 0° - 360° |
| Частота модуляции | 1 мГц - 1 МГц |
| ASK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 50 МГц |
| FSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 1 МГц |
| PSK | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая форма волны | квадратный с рабочим циклом 50% |
| Ключевая частота | 1 мГц - 1 МГц |
| PWM | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Модулирующая частота | 1 мГц - 1 МГц |
| Разрешение отклонения длительности импульса | 6,67 нс |
| Burst | |
| Форма сигнала несущей | синусоидальный, прямоугольный, пилообразный и произвольный (кроме постоянного тока) |
| Количество импульсов | период от 1 до 100 000, бесконечный, стробирование |
| Внутренний период | 1 мкс - 1000 с |
| Старт/конец фазы | 0° - 360° |
| Закрытый источник | внешний триггер |
| Источник триггера | внутренний, внешний и ручной |
| Характеристики частотомера | |
| Функция | частота, период, положительная / отрицательная длительность импульса, рабочий цикл |
| Режим сопряжения | AC, DC, HF REJ |
| Диапазон частот |
100 мГц - 400 МГц 10 МГц - 400 МГц |
| Входная амплитуда |
100 мВ: ± 2,5 В 200 мВ: ± 2,5 В 500 мВ: ± 2,5 В 100 мВ: 5 Впп 200 мВ: 5 Впп 500 мВ: 5 Впп |
| Входной импеданс | 1 МОм |
| Опорный тактовый импульс | |
| Частота | 10 МГц |
| Амплитуда | 1,4 В |
| Входной импеданс | 5 кОм |
| Вход триггера | |
| VIH | 2 - 5,5 В |
| VIL | -0,5 - 0,8 В |
| Входной импеданс | 100 кОм |
| Длительность импульса | > 100 нс |
| Время отклика |
1,35 мкс (sweep) 1,4 мкс (burst) |
| Выход триггера | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Частота | 1 МГц |
| Синхронизирующий выход | |
| VOH | 3,8 В |
| VOL | 0,44 В |
| Выходной импеданс | 100 Ом |
| Длительность импульса | > 26,7 нс |
| Максимальная частота | 10 МГц |
| Общие характеристики | |
| Дисплей | 4,3-дюймовый сенсорный (480 x 272 пикселей) дисплей |
| Питание |
100 ‒ 240 В (± 10 %), 50 / 60 Гц 100 ‒ 120 В (± 10 %), 400 Гц |
| Потребляемая мощность | 32,5 - 50 Вт |
| Интерфейс | USB, LAN |
| Рабочая температура | 0 - 40 °C, влажность до 90 % |
| Температура хранения | -20 - 60 °C, влажность до 95 % |
| Габариты | 260,3 х 107,2 х 295,7 мм |
| Вес нетто | 3,5 кг |
| Вес брутто | 4,6 кг |
| Комплектация |
генератор сигнала Siglent SDG6022X-E - 1 шт; USB кабель - 1 шт; кабель питания - 1 шт; коаксиальный кабель BNC - 1 шт; руководство пользователя - 1 шт |
