Функциональный генератор сигналов произвольной формы UNI-T UTG932E
Код товара: 8628
Гарантия 12 месяцев
Официальный дистрибьютор UNI-T в России
О товаре Встроенный 6-битный частотомером и 4 типа модуляции
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, DC, произвольная
Диапазон частот: 1 мкГц - 30 МГц
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Встроенный 6-битный частотомером и 4 типа модуляции
Количество каналов: 2
Форма сигналов: синусоидальная, прямоугольная, пилообразная, импульсная, шумовая, DC, произвольная
Диапазон частот: 1 мкГц - 30 МГц
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ UNI-T UTG932E
| Количество каналов | 2 |
| Полоса пропускания | 30 МГц |
| Частота дискретизации | 200 МВыб/с |
| Диапазон частот | 1 мкГц - 30 МГц |
| Вертикальное разрешение | 14 бит |
| Глубина памяти | 4 Кб |
| Стандартные формы сигналов | синусоидальные, прямоугольные, пилообразные, импульсные |
| Произвольные формы сигналов | шумовые, DC |
| Синусоидальный сигнал: Диапазон частот | 1 мкГц - 30 МГц |
| Прямоугольный сигнал: Диапазон частот | 1 мкГц - 15 МГц |
| Импульсный сигнал: Диапазон частот | 1 мкГц - 15 МГц |
| Пилообразный сигнал: Диапазон частот | 1 мкГц - 400 кГц |
| Произвольный сигнал: Диапазон частот | 1 мкГц - 10 МГц |
| Разрешение частоты | 1 мкГц |
| Точность частоты | ± 50 ppm (в течение 90 дней), ± 100 ppm (в течение 1 года) |
| Гармоническое искажение |
DC - 5 МГц: - 60 дБ 5 МГц - 30 МГц: - 50 дБ 30 МГц - 60 МГц: - 40 дБ |
| Полное гармоническое искажение | < 0.2% (DC - 20 кГц) |
| Время нарастания/спада (прямоугольный сигнал) | ≤ 16 нс |
| Выброс (прямоугольный сигнал) | < 2% |
| Рабочий цикл (прямоугольный сигнал) | 0,01 - 99,99% (разрешение 0,01%) |
| Нелинейность (пилообразный сигнал) | 3% ± 2 мВ |
| Симметрия (пилообразный сигнал) | 0 - 100% |
| Ширина импульса (импульсный сигнал) | ≥ 22 нс |
| Параметр фронта (импульсный сигнал) | 15 нс - 8 с |
| Выброс (импульсный сигнал) | < 2% |
| Полоса пропускания (гауссовский шум) | 30 МГц |
| Диапазон смещения постоянного тока |
± 5 В (50 Ом) ± 10 В (высокое сопротивление) |
| Точность смещения постоянного тока | ± 3% от заданного значения смещения ± 6% от значения амплитуды ± 2 мВ |
| Время падения (произвольный сигнал) | < 20 нс |
| Хранения формы волны | 24 формы |
| Амплитудный диапазон |
≤ 10 МГц: 1 мВ - 10 В ≤ 60 МГц: 1 мВ - 5 В |
| Точность амплитуды | ± 3% |
| Плоскостность амплитуды |
≤ 100 кГц: ± 0,1 дБ ≤ 20 МГц: ± 0,2 дБ ≤ 30 МГц: ± 0,4 дБ ≤ 40 МГц: ± 0,5 дБ ≤ 60 МГц: ± 0,8 дБ |
| Импеданс выхода | 50 Ом |
| Изоляция выхода | максимум 42 В для заземления провода |
| Типы модуляции | AM, FM, PM, FSK |
| Форма несущей волны модуляции | синусоидальная, прямоугольная, пилообразная, произвольная |
| AM: Источник | внутренний |
| AM: Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
| AM: Частота | 2 мГц - 200 кГц |
| AM: Глубина | 0 - 120% |
| FM: Источник | внутренний |
| FM: Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
| FM: Частота | 1 мкГц - 200 кГц |
| FM: Отклонение частоты | DC - 15 МГц |
| PM: Источник | внутренний |
| PM: Модулирующая форма волны | синусоидальная, прямоугольная, пилообразная, шумовая, произвольная |
| PM: Частота | 2 мГц - 200 кГц |
| PM: Отклонение фазы | 0° - 360° |
| FSK: Источник | внутренний, внешний |
| FSK: Модулирующая форма волны | прямоугольная 50% рабочего цикла |
| FSK: Частота | 2 мГц - 100 кГц |
| Форма несущей волны развертки | синусоидальная, прямоугольная, пилообразная, произвольная |
| Тип развертки | линейный или логарифмический |
| Время развертки | 1 мс - 500 с ± 0,1% |
| Выходной уровень синхросигнала | TTL |
| Выходная частота синхросигнала | 1 мкГц - 2 МГц |
| Выходное сопротивление синхросигнала | 50 Ом |
| Связь синхросигнала | DC |
| Входной уровень триггера | TTL |
| Импеданс триггера | > 10 кОм |
| Входной уровень частотомера | TTL |
| Диапазон частотомера | 100 мГц - 100 МГц |
| Точность частотомера | ± 51 ppm |
| Разрешение частотомера | 7 разрядов |
| Связь частотомера | DC |
| Общие характеристики | |
| Дисплей | 4.3 дюйма, TFT LCD 480 х 272 |
| Питание | DC 5 В, 2 А |
| Мощность | > 10 Вт |
| Напряжение питания | 100 - 240 В, 50 / 60 Гц, 0.4 А |
| Метод охлаждения | конвекция |
| Температура хранения | 10℃ - 40℃ |
| Влажность | < 90% |
| Габариты | 172 х 90 х 68 мм |
| Габариты упаковки | 205 x 170 x 100 мм |
| Вес нетто | 330 г |
| Вес брутто | 800 г |
| Комплектация |
генератор сигналов UNI-T UTG932E - 1 шт блок питания - 1 шт кабель BNC-BNC - 1 шт кабель BNC-крокодил - 1 шт |
| Совместимость |
Цифровой осциллограф FNIRSI 1014D (2 канала, 100 МГц) Совместимый аксессуар 2 Цифровой двухканальный осциллограф RIGOL DS1202Z-E Цифровой мультиметр Rigol DM3058E Цифровой мультиметр Tonghui TH1942 с высокой точностью |
Обзорная таблица генераторов сигналов UNI-T
| Характеристики | UTG932E | UTG962E |
| Количество каналов | 2 | |
| Полоса пропускания | 30 МГц | 60 МГц |
| Частота дискретизации | 200 МВыб/с | |
| Вертикальное разрешение | 14 бит | |
| Глубина памяти | 4 Кб | |
| Формы сигналов | синус, прямоугольник, пила, импульс, шум, DC, произвольная | |
| Диапазон частот (синус) | 1 мкГц - 30 МГц | 1 Гц - 60 МГц |
| Точность частоты |
±50 ppm (90 дней) ±100 ppm (1 год) |
- |
| Время нарастания/спада | ≤16 нс | <16 нс |
| Амплитудный диапазон |
≤10 МГц: 1 мВ-10 В ≤60 МГц: 1 мВ-5 В |
≤10 МГц: 1 мВ-10 В ≤60 МГц: 1 мВ-5 В |
| Точность амплитуды | ±3% | ±3% |
| Выходной импеданс | 50 Ом | |
| Типы модуляции | AM, FM, PM, FSK | |
Функциональный генератор сигналов UNI-T UTG932E
Функциональный генератор сигналов UNI-T UTG932E представляет собой компактное двухканальное ВЧ-устройство с встроенным частотомером и набором режимов модуляции. Ниже - вопросы о модели с подробными ответами. Прибор относится к классу лабораторных генераторов, и его разрешение по частоте позволяет использовать UTG932 даже в сложных инженерных задачах.
Какие возможности по каналам у этого генератора?
Два канала обуславливают работу с независимыми выходами. Количество каналов помогает одновременно тестировать разные узлы или формировать синхронизированные пары сигналов. Двухканальная архитектура позволяет реализовывать комбинированные сценарии — например, подачу фазосмещённых сигналов с точным контролем.
Какие типы сигналов доступны?
Перечень типов отражает поддерживаемые формы сигналов. В наличии:
- синусоидальная;
- прямоугольная;
- пилообразная;
- импульсная;
- шумовая;
- dc;
- произвольная.
UNI-T UTG932E подойдёт для проверки электроники, моделирования входных воздействий. Произвольный сигнал можно задавать с высокой точностью, обеспечивая гибкость настройки даже для нестандартных форм.
Каков охват частот?
Диапазон частот простирается от 1 микрогерца до 30 мегагерц. Такой диапазон обуславливает возможность работы с низкочастотными сигналами. Прибор поможет проверять радиоэлементы, фильтры, интерфейсы. Высокая точность настройки частота достигается за счёт развитой схемы дискретизации, что даёт стабильную форму сигнала даже при резком изменении
Какова точность генерации?
Параметр частоты дискретизации составляет 200 МВыб/с. На практике это даёт точную форму выходных сигналов при сложных волнах. Встроенный частотомер помогает контролю частоты на приёме сигналов, а четыре типа модуляции расширяют функционал для тестов. Такой уровень дискретизации обеспечивает надёжную детализацию сигнала на любом участке, включая высокочастотные пики. Разрешение фронта сигнала сохраняется даже при работе с короткими импульсами.
Какие дополнительные преимущества предлагает аппарат?
Двухканальность помогает синхронизации и сравнительным измерениям; широкий частотный диапазон обуславливает универсальность в измерениях; высокая частота дискретизации даёт детализацию форм; набор для модуляции применяется при проверках передач данных. Функционал UTG932E делает его универсальным помощником как в учебных лабораториях, так и в профессиональных сервисах. Купить UTG932E можно в магазине Суперайс по выгодной цене с оперативной доставкой. На фоне аналогов, цена прибора остаётся одной из самых привлекательных в своём сегменте.

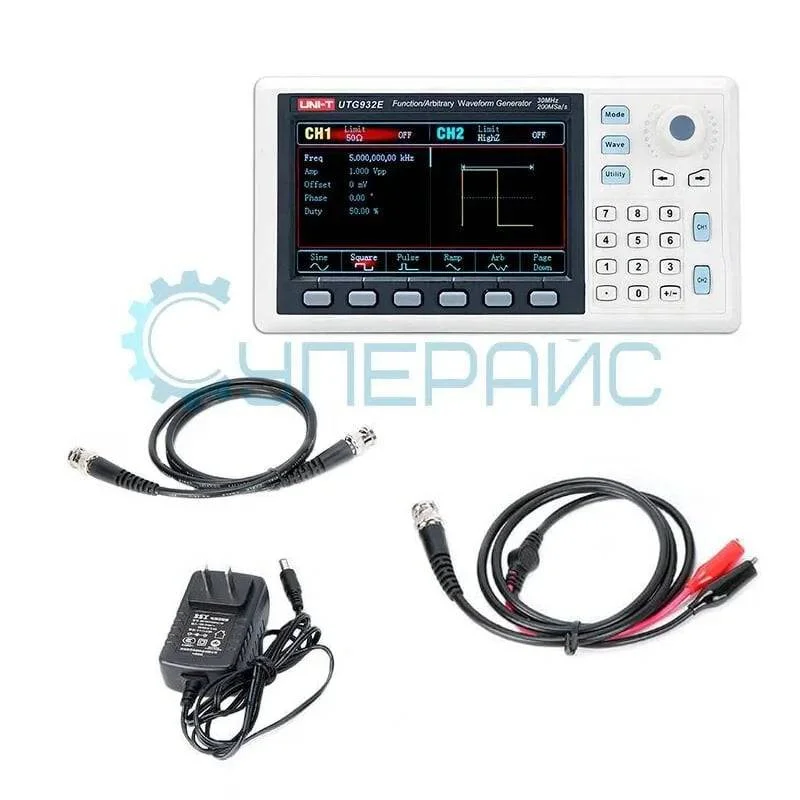

В комплектацию прибора входят:
- блок питания;
- кабель bnc-bnc;
- кабель bnc-крокодил.
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
