ЖК дисплей lcd 1602 символьный 16x2, зеленая подсветка для arduino

Код товара: 857

guarantee Гарантия 3 месяца

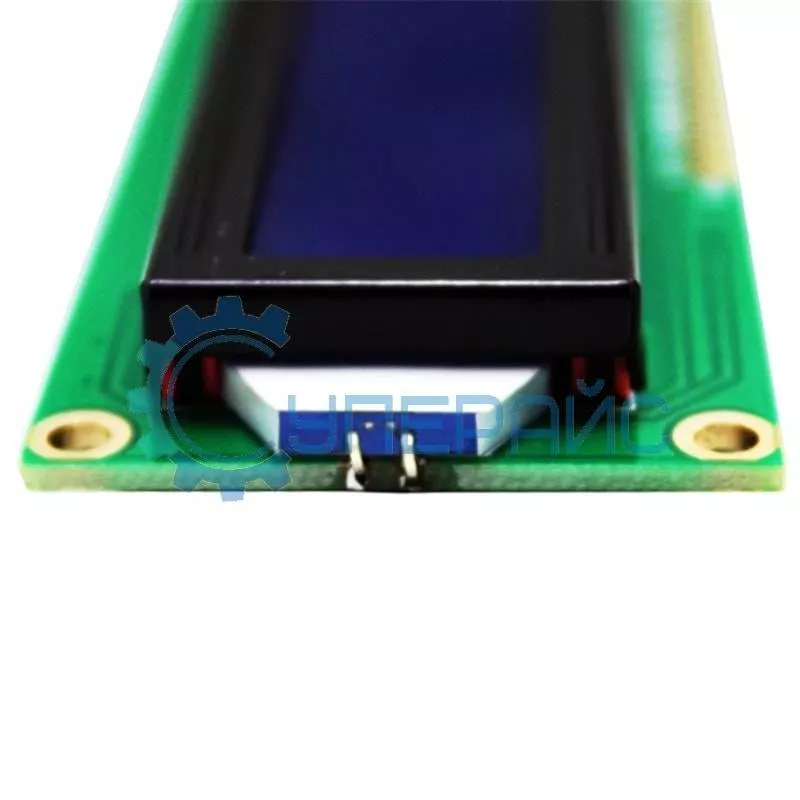

ЖК дисплей lcd 1602 символьный 16x2, зеленая подсветка для arduino фото 3

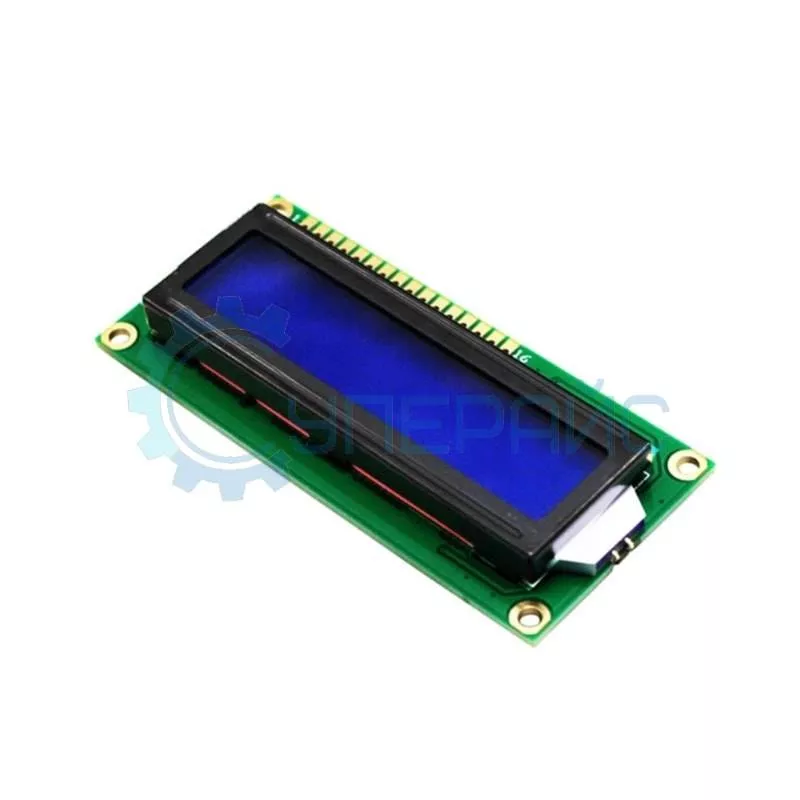

ЖК дисплей lcd 1602 символьный 16x2, зеленая подсветка для arduino фото 1

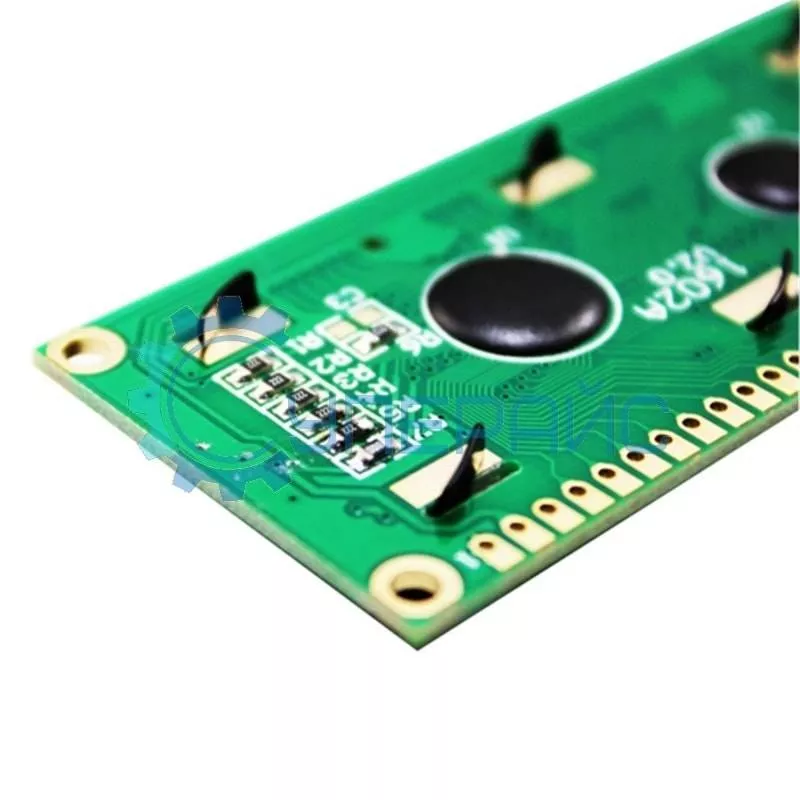

ЖК дисплей lcd 1602 символьный 16x2, зеленая подсветка для arduino фото 1

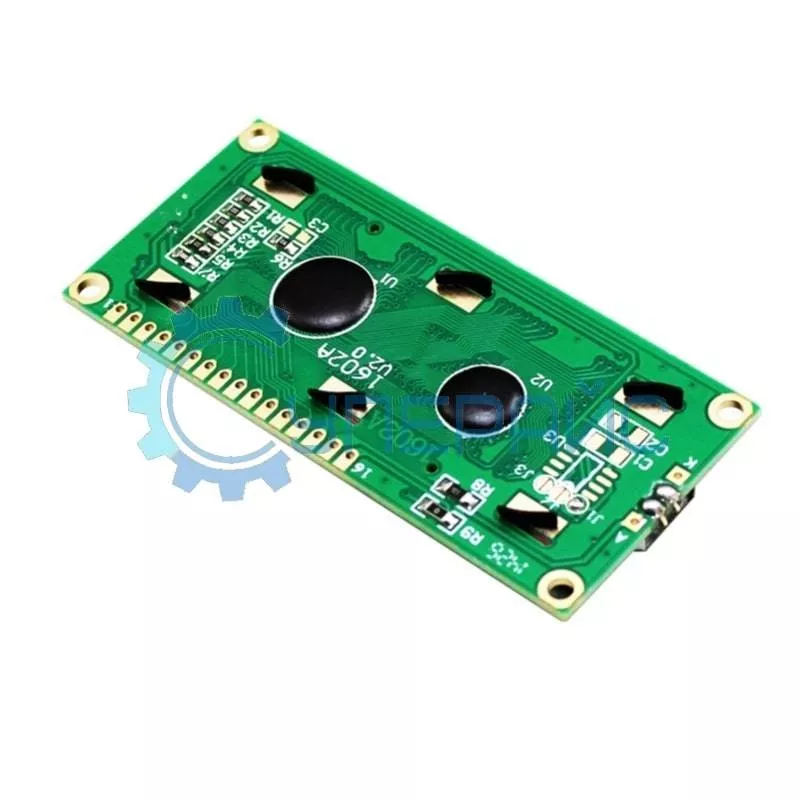

ЖК дисплей lcd 1602 символьный 16x2, зеленая подсветка для arduino фото 2
О товаре
Жидкокристаллический дисплей 1602A
Совместим с HD44780
Тип: текстовый
Количество символов: 32
Интерфейс: HD44780 совместимый
119 руб.
119 руб.
включая НДС
НДС 5%:
НДС 20%:
включено в стоимость
по запросу
Купить в 1 клик
В наличии:
Склад в Москве: 5 шт.
Склад в Гуанчжоу: 67 шт.
О товаре
Жидкокристаллический дисплей 1602A
Совместим с HD44780
Тип: текстовый
Количество символов: 32
Интерфейс: HD44780 совместимый

Технические характеристики ЖК дисплея

Рабочее напряжение 5V DC
Тип текстовый
Количество символов 2 строки по 16 символов
Цвет серый шрифт на чёрном фоне
Цвет подсветки зелёный
Габариты 80x36x14 мм
Область вывода 56x11 мм
Интерфейс HD44780 совместимый
Вес 30 г
Комплектация ЖК дисплей - 1 шт

ЖК-дисплей LCD 1602: простота и функциональность для Arduino

Символьный дисплей LCD 1602 с зеленой подсветкой — это классическое решение для проектов, где требуется отображение текстовой информации. Устройство выводит до 32 символов (16×2 строк) с четким шрифтом серого цвета на черном фоне, предлагая хорошую читаемость даже при ярком освещении. Совместимость с контроллером HD44780 и поддержка интерфейса I2C (через адаптер) делают его удобным для интеграции в схемы на базе Arduino.

Рабочее напряжение дисплея — 5 В, что идеально подходит для большинства микроконтроллерных плат. Зеленая подсветка равномерно освещает экран, потребляя минимум энергии, а компактные габариты (80×36×14 мм) позволяют встраивать модуль в малогабаритные устройства.

Подключение и использование

Для работы с Arduino достаточно подключить контакты VCC и GND к питанию, а сигнальные линии — к цифровым пинам. Использование I2C-адаптера сокращает количество проводов до двух (SDA и SCL), что экономит ресурсы микроконтроллера. Библиотеки LiquidCrystal или Wire упрощают программирование: вывод текста на экран осуществляется парой строк кода.

Преимущества:

  • Низкое энергопотребление (подсветка — до 20 мА).
  • Простота интеграции даже для новичков.
  • Бюджетная стоимость при высокой надежности.

Итог:

LCD 1602 — это базовый, но эффективный инструмент для проектов, где нужен текстовый интерфейс. Зеленая подсветка, совместимость с Arduino и минималистичный дизайн делают его идеальным для обучения, прототипирования и DIY-устройств.


Схема подключения:
№ контакта Наименование Как подключать
1 VSS GND
2 VDD +5V
3 V0 Контраст - на средний вывод потенциометра
4 RS (Register select) D7 Arduino
5 R/W (Read or write) GND
6 E (Enable signal) D6 Arduino
7 - 14 D0-D7 D0-D3 - не подключены; D4-D7 - подключены к контактам D5-D2 Ардуино
15 A Анод подсветки, подключается к +5В
16 K Катод подсветки, подключается к земле через резистор 220Ом

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
