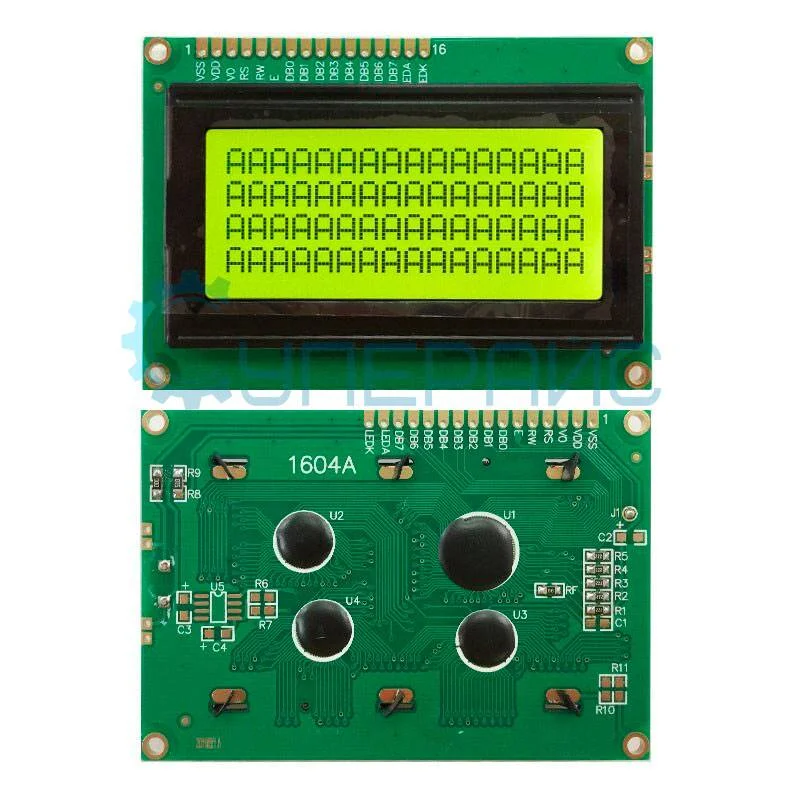

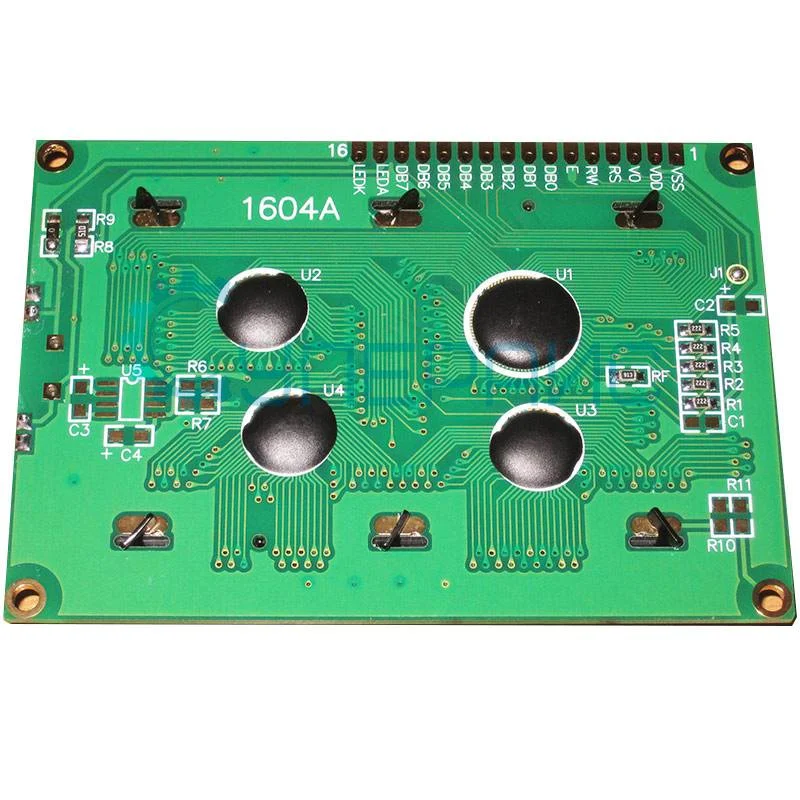

LCD дисплей 1604A с желтой подсветкой (16х4)
Артикул (код товара): 10771
1 070 ₽
1 070 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 0 шт.(под заказ 10-19 дней)
Склад в Гуанчжоу: 50 шт.
Артикул (код товара)
10771
Модель (серия)
-
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
3
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Дисплея LCD 1604A
Общие данные
Артикул (код товара)
10771
Производитель (бренд)
Модель (серия)
-
Страна производства
Китай
Гарантия, мес.
3
Описание Дисплея LCD 1604A
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ LCD1604A
| Характеристики знакосинтезирующего индикатора | |
| Тип дисплея | жидкокристаллический (LCD) |
| Угол обзора | 180° |
| Тип подсветки | LED |
| Цвет подсветки |
желтый |
| Цвет символов | черный |
| Контроллер | HD44780 |
|
Тип выводимой информации |
символьный (латиница) |
|
Формат выводимой информации |
количество строк - 4 количество символов в строке - 16 общее количество символов - 64 |
| Размер символа | 2.95 x 4.35 мм |
| Размер пикселя | 0.5 х 0.5 мм |
|
Поддержка платформ |
Arduino |
|
Контакты модуля |
VSS - питание контроллера (-) VDD - питание контроллера (+) VL - вывод управления контрастом RS - выбор регистра R/W - чтение/запись (режим записи при соединении с землей) E - enable (строб по спаду) DB0-DB3 - младшие биты 8-битного интерфейса DB4-DB7 старшие биты интерфейса A - анод (+) питания подсветки K - катод (-) питания подсветки |
| Область применения | графический индикатор |
| Общие характеристики | |
| Интерфейс | синхронный, 8-битный, параллельный |
| Напряжение питания |
3.3 В - 5 В (при напряжении ниже 4 В для высокой контрастности потребуется источник отрицательного напряжения для регулятора контрастности) |
|
Рабочая температура |
- 20°С - 70°С |
| Температура хранения |
- 30°С - 80°С |
| Относительная влажность | 10 % ~ 95 % |
| Габариты | 80 x 35 х 11 мм |
| Вес |
∼ 70 грамм |
| Комплектация |
символьный дисплей LCD1604A 16х4 - 1 шт |
Часто задаваемые вопросы
Что означают цифры в маркировке 1604?
Они описывают формат вывода: 16 символов в строке и 4 строки текста. По той же логике читаются другие обозначения символьных модулей. От формата зависит, поместится ли меню на экран без прокрутки и сколько параметров получится показать одновременно. Габариты корпуса при равном формате у разных производителей немного различаются, это стоит проверять по чертежу.
Как подключить дисплей, если свободных выводов мало?
Через переходник на шину I2C. Он припаивается к гребёнке модуля и оставляет всего две сигнальные линии плюс питание, тогда как прямое подключение занимает шесть или больше выводов контроллера. Адрес переходника задаётся перемычками, что позволяет повесить на одну шину несколько устройств. Библиотеки для такой связки давно готовы.
Почему экран светится, но текста не видно?
Чаще всего дело в контрасте: подстроечный резистор выкручен в крайнее положение, и символы сливаются с фоном. Покрутите его до появления читаемых знаков. Вторая частая причина - ошибка инициализации в коде или перепутанные линии управления. Проверьте порядок выводов по документации модуля, у разных плат разводка гребёнки отличается.
Можно ли вывести на такой индикатор русские буквы?
Зависит от таблицы знаков в контроллере модуля. Часть экранов несёт кириллицу в памяти, часть содержит только латиницу и символы. Недостающие буквы рисуют вручную, загружая собственные знакоместа, но их количество ограничено. Перед покупкой стоит уточнить набор символов, иначе интерфейс придётся делать на латинице или на пиктограммах.
