Осциллографы FNIRSI для профессионалов

Время чтения: 21 минута

Штат предприятия состоит из более 200 высококвалифицированных сотрудников. Располагая производственным комплексом площадью около 4000 квадратных метров, бренд производит более 1,4 миллиона различных изделий электроники ежегодно.

Компания предоставляет индивидуальные услуги ODM (Original Design Manufacturer — производитель индивидуального дизайна). При этом вендор выступает как исполнитель контрактов на выпуск продукции по спецификациям заказчиков, которые реализуют эти изделия уже под своим брендом.

Ассортимент измерительного оборудования FNIRSI: портативные осциллографы и мультиметры, токовые клещи, тестеры пассивных и активных SMD компонентов, средства испытаний аккумуляторов и многое другое.

Инновационные продукты предприятия отличаются оригинальным дизайном, функциональностью, превосходным качеством и конкурентной ценой.

Эти особенности средств измерений по достоинству оценили инженеры, которые специализируются в области разработки, эксплуатации и ремонта разной электроники.

На момент написания этого материала ассортимент доступных на российском рынке осциллографов FNIRSI состоит из аппарата планшетного типа 1013D и изделий в настольном исполнении 1014D и DPOS350P.

Примечания.

*КВО — канал вертикального отклонения луча.

**Цена на оборудование приведена на момент написания материала.

Вся сравниваемая аппаратура имеет следующие одинаковые характеристики:

Остановимся на особенностях рассматриваемой аппаратуры.

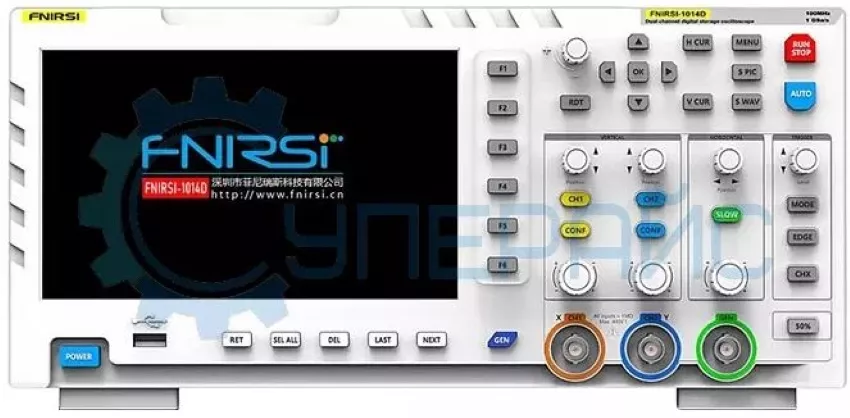

Модель 1014D

Устройство поддерживает отображение фигур Лиссажу, регулировку яркости экрана, режим самописца. Этот режим обеспечивается при самой низкой скорости развёртки и автоматическом запуске. Обновление осциллограммы происходит справа налево.

Изделие комплектуется внешним блоком питания от сети переменного тока 220В.

Особенности аппарата:

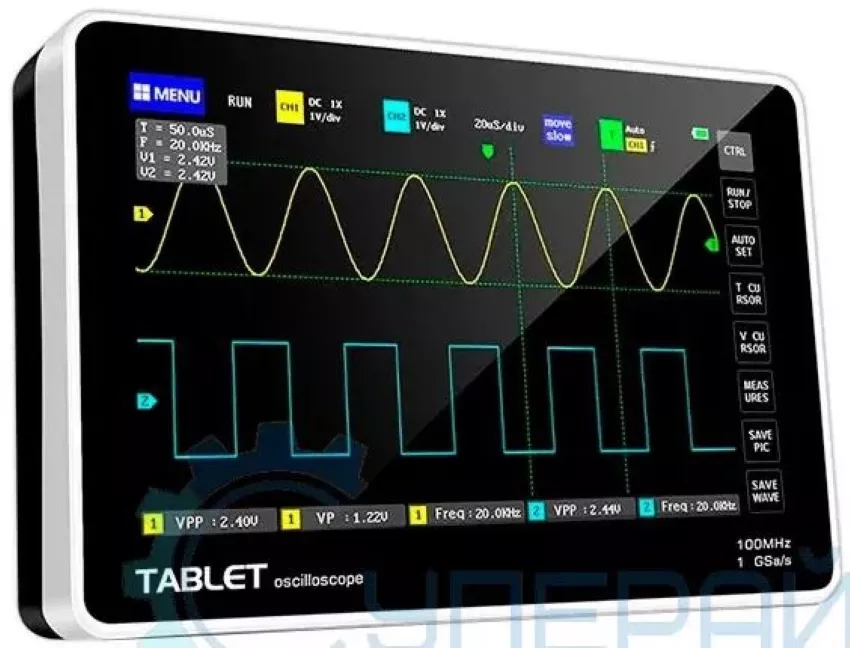

Модель 1013D

Метрологические характеристики рассмотренной выше модели 1014D и 1013D отличий не имеют.

Особенности осциллоскопа:

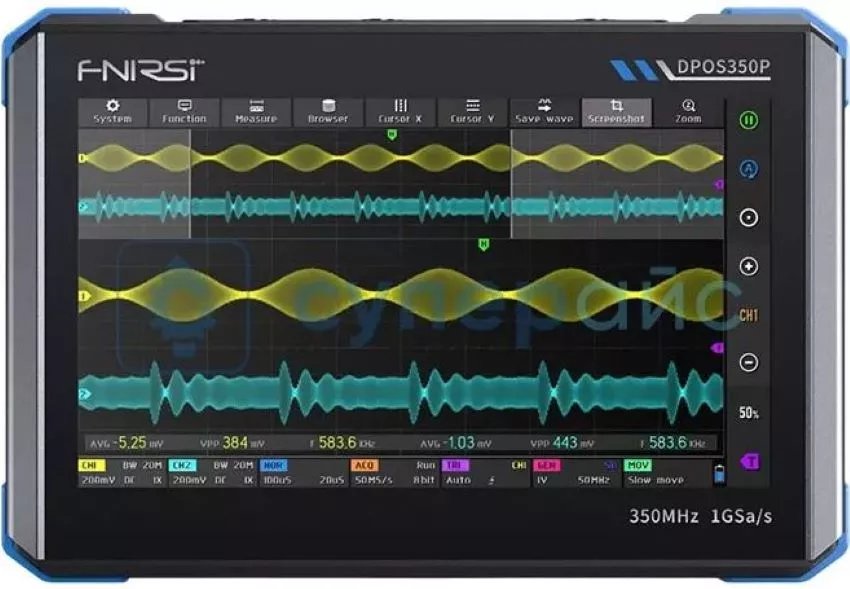

Модель DPOS350P

Кроме возможностей осциллографа, этот многофункциональный аппарат обеспечивает тестирование амплитудно-частотных свойств четырёхполюсников, анализ спектра и генерацию колебаний

Примечание.

*Фактически количество форм достигает 500 благодаря режиму захвата формы колебания. При этом входное сообщение, анализируемое осциллоскопом, записывается и передаётся в генератор, где применяется в качестве исходной формы. Форма выходного генерируемого спектра полностью совпадает с входным, а его амплитуду устанавливает пользователь.

Основные параметры измерителя АЧХ четырёхполюсников в таблице.

Прибор обеспечивает тестирование периода, усиления и фазы колебания способом курсорных измерений.

В режиме анализатора спектра применяется метод быстрого преобразования Фурье. Полоса прибора спектрографа от 200 кГц до 350 МГц. Обеспечивается исследование сообщений с уровнем от минус 60 до плюс 260 дБм/мВ.

Особенности DPOS350P:

В рамках небольшой публикации невозможно детально описать все возможности DPOS350P, поэтому были коротко изложены лишь основные из них.

Рассмотрим особенности интерфейсного оформления на примере прибора DPOS350P.

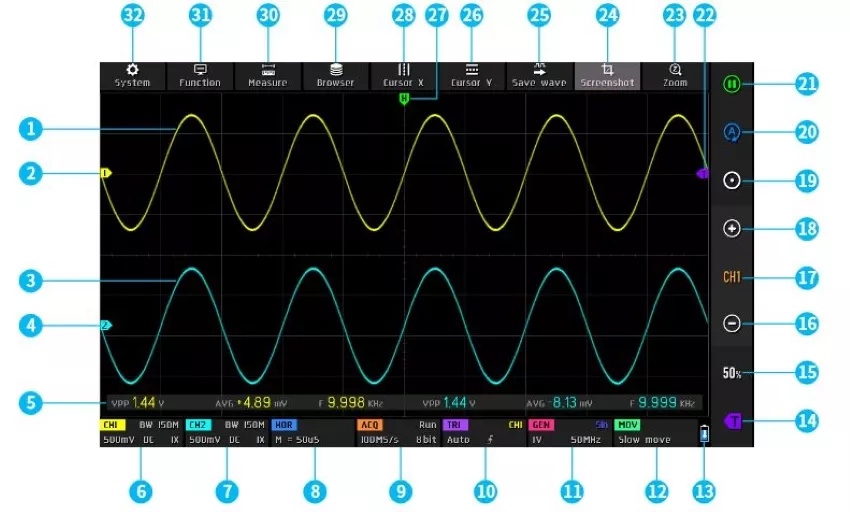

В основном окне, представленном на следующем рисунке, можно выделить несколько областей, пронумерованных числами 1–32.

Ниже приведены комментарии к этим обозначениям:

1(3) — осциллограмма, полученная в первом (втором) тракте осциллоскопа соответственно. При выключенной цветовой температуре уровень в первом (втором) канале индицируется жёлтым (голубым) цветом.

В DPOS350P предусмотрена возможность настройки цветовой температуры для улучшения видимости осциллограмм.

2 (4) — курсор, индицирующий опорный уровень в каждом тракте соответственно. В данном случае этот уровень равен 0 Вольт.

5 — секция, в которой индицируются межпиковое значение, средняя амплитуда колебания, его период для обоих каналов. Индикацию любой величины можно включить или выключить.

6 (7) — панель управления каналом. В рассматриваемом случае в обоих каналах параметры одинаковы: полоса пропускания 150 МГц, чувствительность КВО составляет 500 мВ на деление. Тестирование может проводиться с использованием открытого или закрытого входа измерителя. В первом случае входное сопротивление КВО активно. При этом на изображение экране учитывает и постоянную, и переменную компоненты тока. Во втором последовательно этому сопротивлению включается ёмкость, что позволяет исследовать только переменную составляющую. Множитель 1Х (10Х или 100Х) соответствует коэффициенту деления встроенного аттенюатора. В первом случае этот коэффициент равен единице.

8 — секция управления горизонтальной развёрткой. В рассматриваемом случае цена деления шкалы равна 50 мкс.

9 — панель управления выборкой. Индикация Run означает, что функция выборки активна. Stop соответствует остановке процесса. В данном случае величина 99.9 MS/s соответствует заданной периодичности выборок в секунду, а вертикальное разрешение составляет 8 бит. Эта величина может находиться в интервале от 8 до 16 бит.

10 — область управления параметрами запуска. Обозначение CH1 показывает, что источником запуска служит колебание, исследуемое в первом канале. Возможны три режима запуска: автоматический (Auto), одиночный и обычный. Стрелка, направленная вверх (вниз), означает, что запуск происходит по фронту (спаду) импульса соответственно.

11 — панель управления генератором. Здесь индицируются значения амплитуды и периода выходного напряжения. В рассматриваемой ситуации 0,999В и 50МГц.

12 — область, в которой задаётся скорость перемещения курсора: Slow (медленная) или Fast (быстрая).

13 — индикатор статуса аккумулятора. Синим цветом показан оставшийся заряд. Белая стрелка вниз (вверх) указывает на то, что АКБ заряжается (разряжается).

14 — кнопка активации задания точки запуска развёртки. При нажатии на неё открывается соответствующее окно.

15 — клавиша автоматической установки напряжения запуска, после нажатия на которую осциллограф выберет точку старта тестирования в зависимости от характеристик объекта испытаний.

16 (18) — иконки изменения чувствительности канала КВО.

17 — номер канала, в котором происходит управление чувствительностью КВО (в нашем случае СН1 — первый).

19 — сегмент сброса, после нажатия на который ранее введённые параметры запуска будут сброшены до нулевых значений.

20 — кнопка автоматической установки, после нажатия на которую аппарат выполнит автопоиск и отобразит информацию обо всех каналах.

21 — иконка приостановки операции дискретизации. Её зелёный цвет означает выборку, а красный соответствует паузе.

22 — курсор, указывающий на осциллограмме точку запуска.

23 — кнопка активации масштабирования изображения.

24 — клавиша копирования изображения на экране. После нажатия на неё аппарат автоматически сохранит скриншот в формате BMP в памяти.

25 — кнопка сохранения результата тестирования в одно касание. После нажатия на неё изделие автоматически сохранит текущий кадр данных в виде WAV в памяти прибора.

26 — секция перемещения курсора по оси амплитуды тестируемого колебания.

27 — индикатор времени запуска.

28 — область управления перемещением курсора вдоль оси времени.

29 — иконка просмотра данных. После нажатия на неё откроется доступ к 3 видам данных: изображениям, осциллограммам и записям.

30 — клавиша доступа к выбору типов измерений для всех каналов.

31 — функциональная иконка для доступа к конфигурированию функций.

32 — кнопка системного меню. При нажатии на неё пользователь может просматривать параметры настройки аппаратной части всего измерителя.

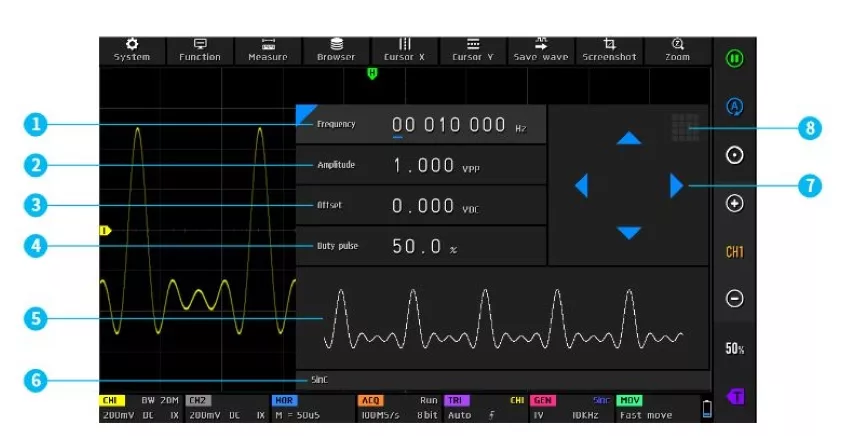

Цифрами на фото обозначены следующие объекты:

1 — панель настройки выходного напряжения.

2 — поле установки его амплитуды.

3 — область настроек напряжения смещения в диапазоне от минус 2,5 до плюс 2,5В.

4 — зона установки рабочего цикла импульсной последовательности от 0,09% до 99,9%.

5 — панель выбора типа периодического выходного колебания (всего пятнадцать).

6 — поле индикации названия типа генерируемого напряжения.

7 — клавиши навигации по панели конфигурации.

8 — область клавиатуры, с помощью которой можно напрямую задать конкретную настройку.

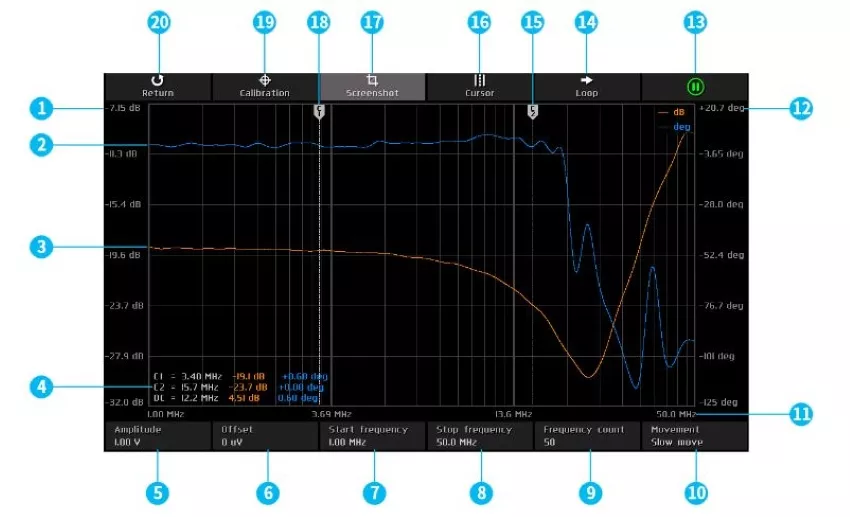

Цифрами обозначены:

1 — логарифмическая шкала коэффициента передачи исследуемого четырёхполюсника.

2 — кривая зависимости коэффициента передачи от периода.

3 — кривая фазового сдвига выходного напряжения относительно входного.

4 — поле с результатами тестирования в точках размещения курсоров С1 (18) и С2 (15) соответственно. При этом индицируются периоды, значения коэффициентов передачи, величины фазовых сдвигов и абсолютные разности между этими характеристиками.

5 — область настройки амплитуды источника возбуждения в пределах от 0 до 5В.

6 — поле настройки напряжение смещения источника сигнала возбуждения в пределах от -2,5 до +2,5В.

7(8) — сегмент установки начального (конечного) периода области сканирования в пределах от 99 Гц до 50 Мгц.

9 — секция настройки отсчёта сигнала возбуждения в пределах от 20 до 500.

10 — область управления скоростью движения курсора по экрану прибора: Slow или Fast.

11 — частотная шкала.

12 — линейная шкала значений фазового сдвига выходного напряжения по отношению ко входному.

19 — кнопка системной калибровки, используемая для коррекции погрешности коэффициента передачи и фазового сдвига, вызванной влиянием соединительных кабелей.

20 — кнопка выхода из режима измерителя частотных свойств четырёхполюсников и возврат в режим осциллографа.

Назначение остальных объектов объяснялось ранее.

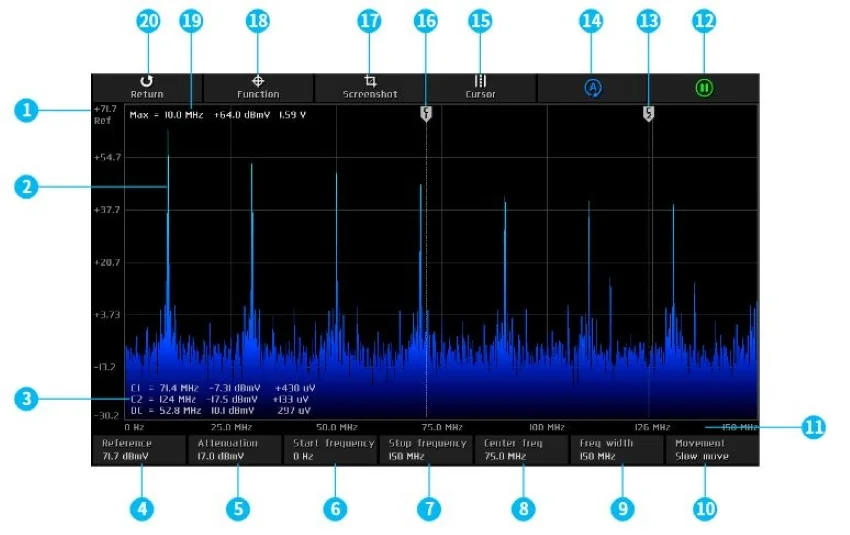

На экране спектрографа можно выделить несколько объектов:

1 — область индикации выбранной величины опорного уровня.

2 — спектрограмма исследуемого процесса.

3 — параметры сигнала в точках размещения курсоров С1 (16) и С2 (13). К ним относится частота, относительный уровень в дБ/мВ и абсолютная величина в мкВ.

4 — область индикации заданного уровня затухания (диапазон от -60 до +260 дБ/мВ).

5 — блок регулировки необходимого затухания.

6(7) — секции индикации начальной (конечной) частоты сканирования. Их значения находятся в диапазоне от 0 до 999,9 МГц.

8 — поле отображения центральной частоты настройки измерителя.

9 — иконка индикации ширины анализируемого фрагмента спектра сигнала.

10 — панель управления скоростью передвижения курсора. Возможен выбор быстрой или медленной скорости.

11 — ось частот (масштаб линейный).

18 — задание настроек спектроанализатора, включая параметры быстрого преобразования Фурье, каскадного отображения, параметров калибровки устройства и 3D изображения.

19 — область индикации частоты гармонической составляющей исследуемого сигнала с наибольшей энергией.

20 — поле выхода из режима анализатора спектра и возврат в режим осциллоскопа.

Назначение остальных объектов в верхней части экрана пояснялось ранее.

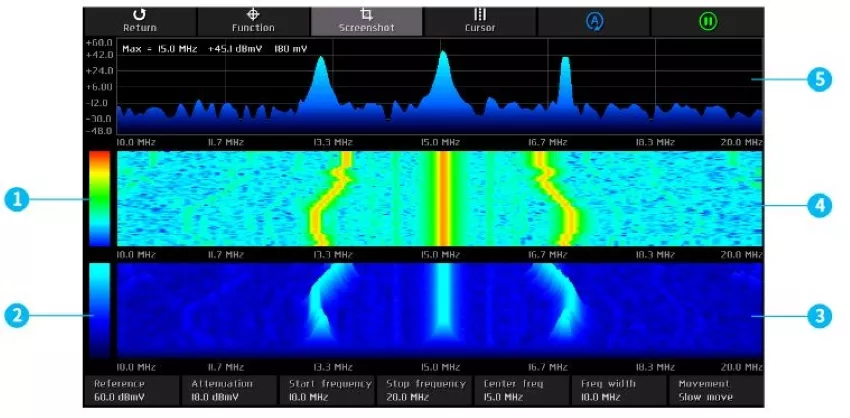

Цифрами обозначены объекты:

1 — условная цветовая шкала, показывающая области стереоскопической спектрограммы с отличающимися уровнями сигнала. Красный цвет соответствует максимальному, а синий — минимальному уровню.

2 — то же, но для отображения областей с разной мощностью. Голубой цвет соответствует максимальной, а чёрный — минимальной мощности.

3 — стереоскопическая диаграмма, иллюстрирующая изменение мощности исследуемого сигнала с течением времени.

4 — диаграмма цветовой температуры, показывающая изменение уровня сигнала во времени.

5 — классическое представление спектра исследуемого сигнала.

Таким образом, фирменный интерфейс, разработанный в компании, обеспечивает инженеру широкий функционал для управления, контроля и автоматизации процессов тестирования радиоэлектронной аппаратуры.

Для сопоставления были выбраны двухканальные модели осциллоскопов из каталога продукции магазина Суперайс. Это настольный Hantek DSO2D10 и представленный в стационарном исполнении OWON SDS1102.

Для удобства их параметры сведены в таблицу.

Примечание.

*Цена указана на момент подготовки этого материала.

Сопоставление основных метрологических свойств сравниваемых образцов позволяет сделать следующие выводы:

Таким образом, модель 1014D отличается лучшим соотношением цены и качества, что делает её вполне конкурентоспособной и привлекательной как для радиолюбителей, так и для профессионалов.
