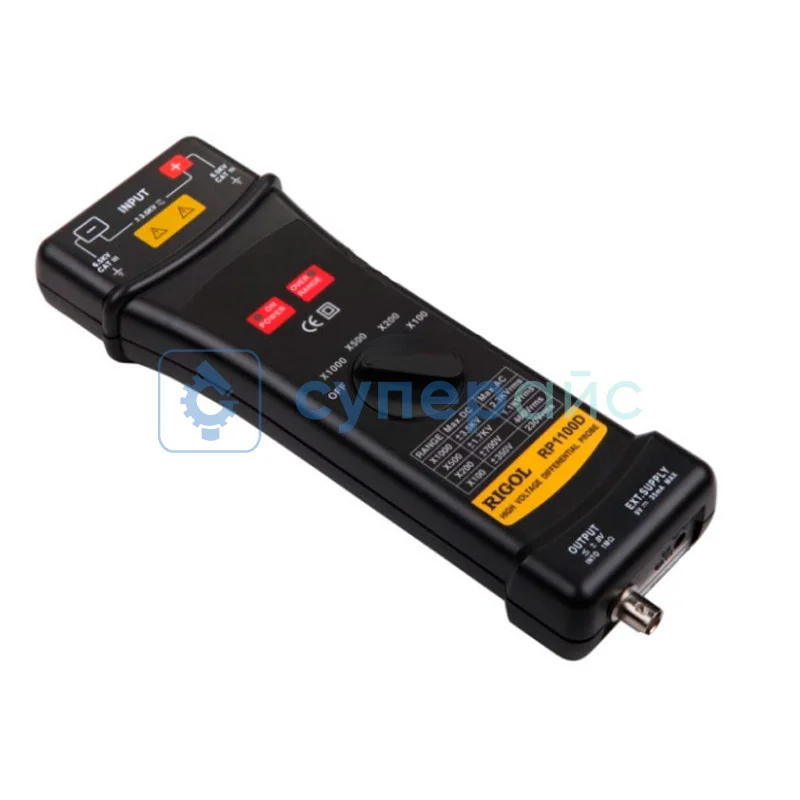

Пробник дифференциальный RIGOL RP1100D
Код товара: 24187
Гарантия 6 месяцев
О товаре Точность ±2%
Полоса пропускания: 100 МГц
Время нарастания: 3,5 нс
Выходной импеданс: 50 Ом
Доставка
Транспортной компанией по РФ и СНГ
Курьером по Москве
Самовывоз из магазина
Оплата
Для юрлиц – переводом на расчётный счёт
Для физлиц – банковской картой онлайн, наложенным платежом и наличными
Для
бизнеса
Аккредитованы на ЭТП
Участвуем в госзакупках по 223-ФЗ и 44-ФЗ
Оказываем помощь в разработке ТЗ
О товаре Точность ±2%
Полоса пропускания: 100 МГц
Время нарастания: 3,5 нс
Выходной импеданс: 50 Ом
Технические характеристики RIGOL RP1100D
| Полоса пропускания | 100 МГц |
| Коэффициент затухания | 100X, 200X, 500X, 1000X |
| Точность | ±2% |
| Диапазон входного напряжения |
100X: ≤ 700 Вп-п, 230 Вrms 200X: ≤ 1400 Вп-п, 460 Вrms 500X: ≤ 3500 Вп-п, 1140 Вrms 1000: ≤ 7000 Вп-п, 2300 Вrms |
| Максимальное входное напряжение |
дифференциал: 7000 В (DC + пиковое значение AC) или 2300 Вrms на землю: 1200 Вrms |
| Входной импеданс |
дифференциал: 16 МОм / 1,2 пФ одностороннее и на землю: 8 МОм / 2,3 пФ |
| Выходное напряжение | ≤ ±8 В |
| Выходной импеданс | 50 Ом |
| Время нарастания | 3,5 нс |
| Диапазон синфазного сигнала |
60 Гц: > 50 дБ 100 Гц: > 50 дБ 1 МГц: > 50 дБ |
| Потребляемый ток | < 300 мА |
| Общие характеристики | |
| Питание | 9 В |
| Рабочая температура | 0 - 50°C, 10 - 85% относительной влажности |
| Температура хранения | -30 - 70°C, 10 - 90% относительной влажности |
| Габариты | 240 x 85 x 36 мм |
| Габариты упаковки | 455 x 330 x 115 мм |
| Вес нетто | 280 г |
| Вес брутто | 1,55 кг |
| Комплектация |

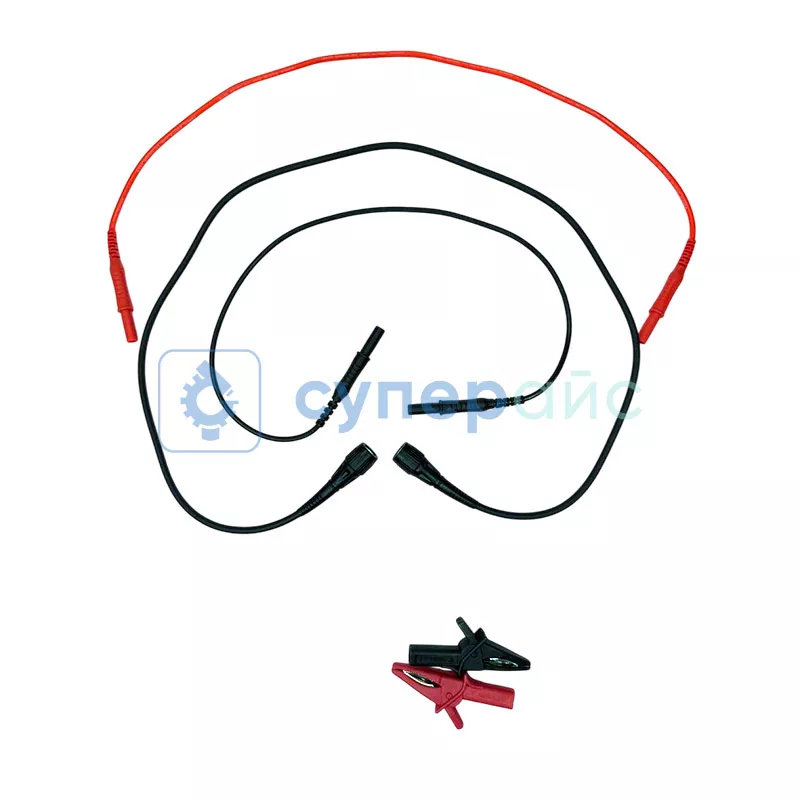

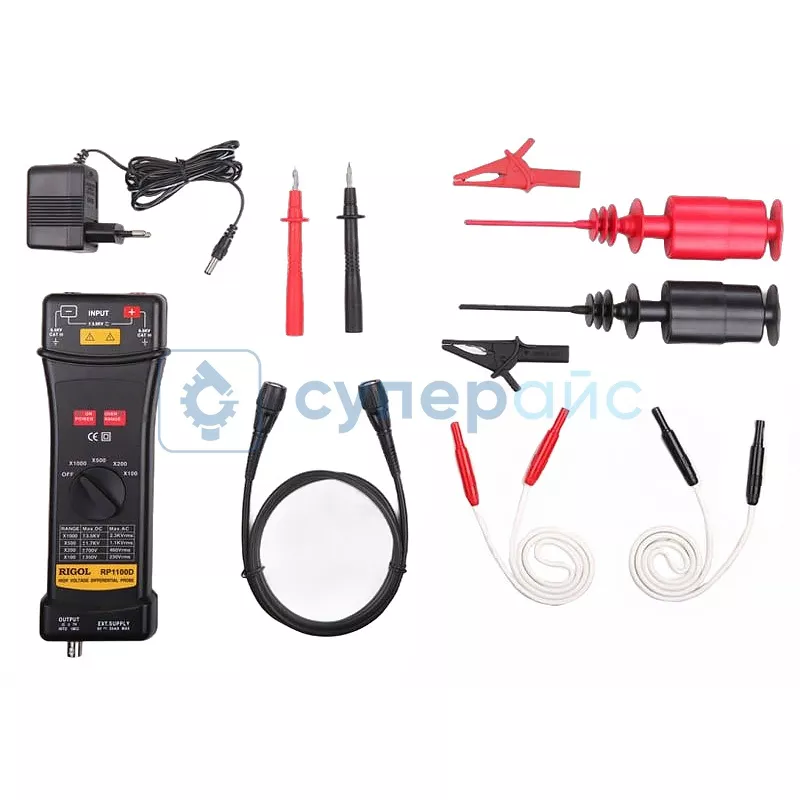

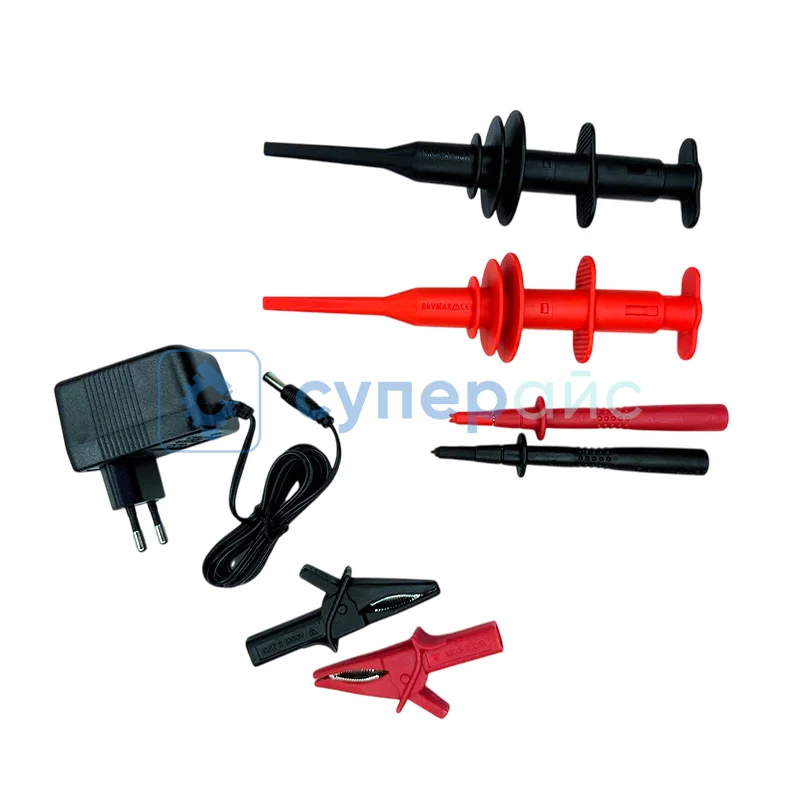

пробник RIGOL RP1100D – 1 шт адаптер питания – 1 шт двойной коаксиальный кабель BNC – 1 шт кабель с разъемом типа "банан" – 2 шт IC зажим – 2 шт предохранительный зажим – 2 шт зонд – 2 шт |
| Совместимость |
Осциллограф смешанных сигналов RIGOL MSO2102A Цифровой осциллограф RIGOL MSO2302A Четырёхканальный настольный осциллограф RIGOL DHO1074 (4 канала х 70 МГц) Цифровой осциллограф Rigol MSO5074 Настольный запоминающий осциллограф Rigol MSO5104 Настольный осциллограф RIGOL DHO924S Цифровой осциллограф Rigol DS2102A Четырехканальный осциллограф RIGOL DHO4204 (4 канала х 200 МГц) Четырехканальный осциллограф смешанных сигналов Rigol MSO5354 Цифровой осциллограф RIGOL DHO4804 (4 канала х 800 МГц) Цифровой четырёхканальный осциллограф RIGOL DS1104Z-S Plus Двухканальный осциллограф RIGOL DHO1202 Настольный осциллограф RIGOL DS2202A Цифровой осциллограф RIGOL DS2302A (2 канала х 300 МГц) Цифровой осциллограф смешанных сигналов Rigol MSO7014 Цифровой осциллограф RIGOL MSO5072 Запоминающий осциллограф RIGOL MSO2202A Настольный цифровой осциллограф RIGOL DHO1104 (4 канала х 100 МГц) Запоминающий осциллограф RIGOL DHO1072 (2 канала х 70 МГц) Осциллограф цифровой настольный RIGOL DHO914S Осциллограф настольный RIGOL DHO914 Осциллограф цифровой настольный RIGOL DHO924 |
Пробник для измерительного прибора RIGOL RP1100D
Дифференциальные пробники rigol модели RP1100D подходят для анализа высокочастотных колебаний, выступая важным аксессуаром, который работает в связке с осциллографом. Устройства располагают полосой пропускания 100 МГц. О других характеристиках рассказываем далее, отвечая на возможные вопросы.
Справляется ли такой пробник с быстро меняющимися параметрами?
Да. Время нарастания 3,5 нс позволяет фиксировать резкие изменения входных данных. Малая длительность фронта помогает точно регистрировать импульсы и другие электрические процессы.
Чем гарантирована достоверность результатов?
Точность ±2% обуславливает надежность полученной информации. Это помогает корректно анализировать характеристики исследуемых электронных схем.
Что входит в комплектацию?
Набор содержит:
- питающий адаптер;
- двойной коаксиальный кабель BNC;
- провода с разъемом типа "банан";
- зажимы и зонды.
Дополнения расширяют возможности подключения к тестируемым узлам.
Совместим ли прибор с разными типами осциллографов?
Безусловно, эти щупы для измерительных приборов совместимы с большим списком осциллографов семейства rigol. Полный перечень указан в таблице технических характеристик под описанием.
Каковы области возможного применения таких приборов?
Применяя RP1100D, можно, например:
- проводить отладку электронных схем;
- ремонтировать электронику;
- анализировать сигналы в телекоммуникационном оборудовании.
Обзорная таблица пробников RIGOL
| Характеристики | RP1050D | RP1100D |
| Полоса пропускания | 50 МГц | 100 МГц |
| Коэффициент затухания | 100X, 200X, 500X, 1000X | |
| Точность | ±2% | |
| Диапазон входного напряжения |
100X: ≤ 700 Вп-п 200X: ≤ 1400 Вп-п 500X: ≤ 3500 Вп-п 1000X: ≤ 7000 Вп-п |
|
| Выходное напряжение | ≤ ±7 В | ≤ ±8 В |
| Выходной импеданс | 50 Ом | |
| Время нарастания | 7 нс | 3,5 нс |
| Диапазон синфазного сигнала |
60 Гц: > 50 дБ 100 Гц: > 50 дБ 1 МГц: > 50 дБ |
|
| Потребляемый ток | < 300 мА | |
| Питание | 9 В | |
Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
