Инфракрасная паяльная станция PUHUI T-870A

Код товара: 16012

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 39936
            [SRC] => /upload/iblock/ba3/ba3e9ffe949f07075f4886f69533aa96.png
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 39937
            [SRC] => /upload/iblock/043/043eb0b5acadcb9a8562636d1fd6233b.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 39938
            [SRC] => /upload/iblock/f9f/f9f436f67febf437713464fc5770fea2.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 39939
            [SRC] => /upload/iblock/fd9/fd9c8e44c2d73811f7c853af73d035c1.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [4] => Array
        (
            [ID] => 39940
            [SRC] => /upload/iblock/ac0/ac07ca5663328c319858f76807a6273e.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [5] => Array
        (
            [ID] => 39941
            [SRC] => /upload/iblock/782/78257581c8931013f50dcdc8c5e62bd8.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [6] => Array
        (
            [ID] => 39942
            [SRC] => /upload/iblock/7c3/7c3fe28deea13bf87770e53542b39622.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Инфракрасная паяльная станция PUHUI T-870A
Инфракрасная паяльная станция PUHUI T-870A
Инфракрасная паяльная станция PUHUI T-870A
Инфракрасная паяльная станция PUHUI T-870A
Инфракрасная паяльная станция PUHUI T-870A
Инфракрасная паяльная станция PUHUI T-870A
Инфракрасная паяльная станция PUHUI T-870A

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ PUHUI T-870A

Характеристики инфракрасной паяльной станции PUHUI T-870A
Рабочее напряжение АС220В 60/50 Гц
Потребляемая мощность 1000 Вт
Максимальная температура 350°C
Количество независимо контролируемых температурных зон 2
Размеры применяемых чипов от 35x35 мм до 50x50 мм
Размеры печатной платы не более 360х240 мм
Дополнительные держатели для платы есть
Интегрированная и регулируемая защита от инфракрасного излучения есть
Характеристики верхнего нагревателя
Тип нагревателя инфракрасный
Размеры нагревателя 50x50 мм
Мощность нагревателя 150 Вт
Контроль температуры регулируемая температура 200℃-350℃
Характеристики нижнего нагревателя
Тип нагревателя инфракрасный
Размер нагревателя 240х180 мм
Мощность нагревателя 800 Вт
Контроль температуры регулируемая температура 60℃-200℃
Общие характеристики
Вес 11 кг
Размер без упаковки 360 х 240 х 350 мм
Размер в упаковке 435 х 260 х 425 мм

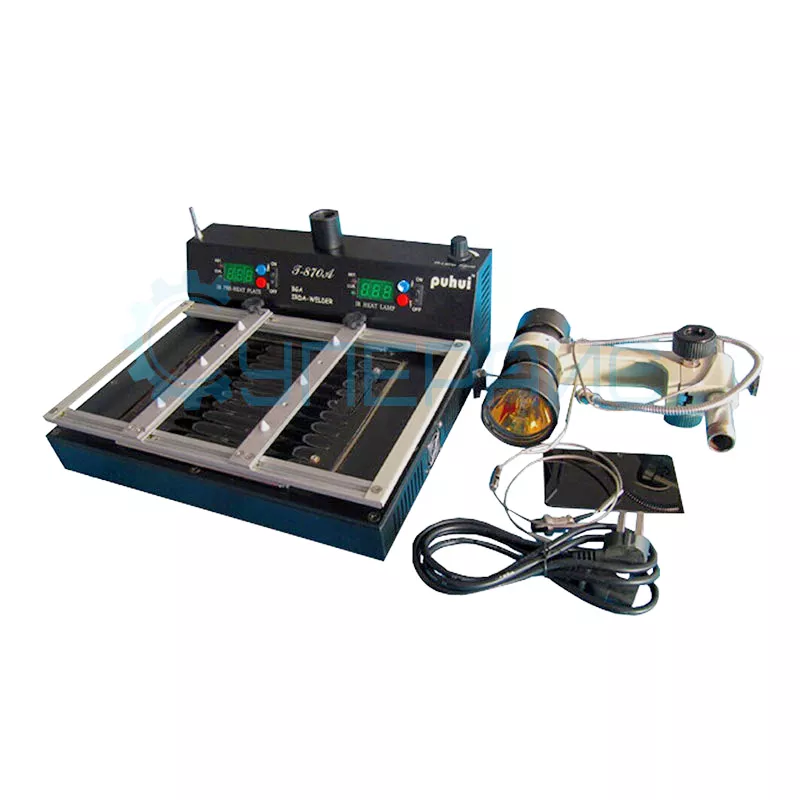

Комплектация основной корпус PUHUI T-870A – 1 шт
ИК лампа в корпусе – 1 шт
датчик температуры – 1 шт
держатель плат – 1 шт
кабель питания – 1 шт

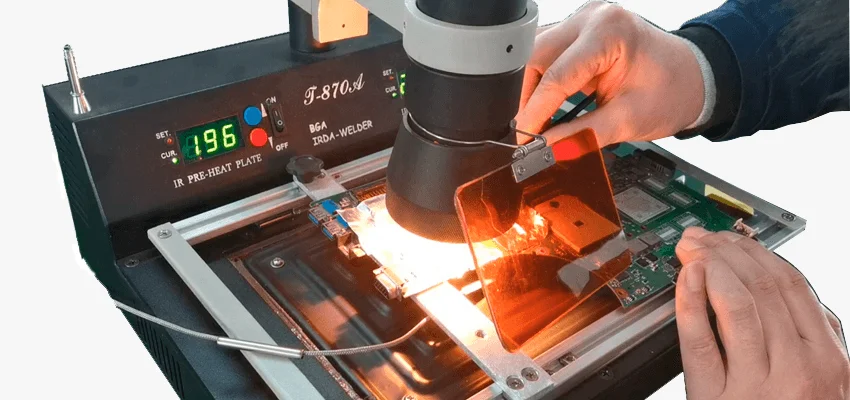

Инфракрасная станция PUHUI T-870A, функции и инструкция

Паяльная станция T-870A для BGA корпусов — отличный инструмент для ремонта материнских плат

Главное преимущество - инфракрасная технология пайки. Станция оснащена специальной защитой для глаз от ИК-излучения. Температура верхнего нагревателя регулируется в диапазоне 200℃ - 350℃ вне зависимости от температуры нижнего нагревателя. Диаметр лампы 70 мм при мощности 150 Вт.

Нижний нагреватель имеет размеры 240х180 мм с мощностью в 800 Вт. А также с независимо регулируемой температурой от 60℃ до 200℃.

Паяльная станция T-870A использует инфракрасный источник и оптику, чтобы направлять тепло на отдельные детали, тем самым работая с отдельными участками платы, не нагревая сторонние элементы. Данная технология хорошо подходит для монтажа и демонтажа большинства компонентов и последующей работы с ними.

Устройство прибора

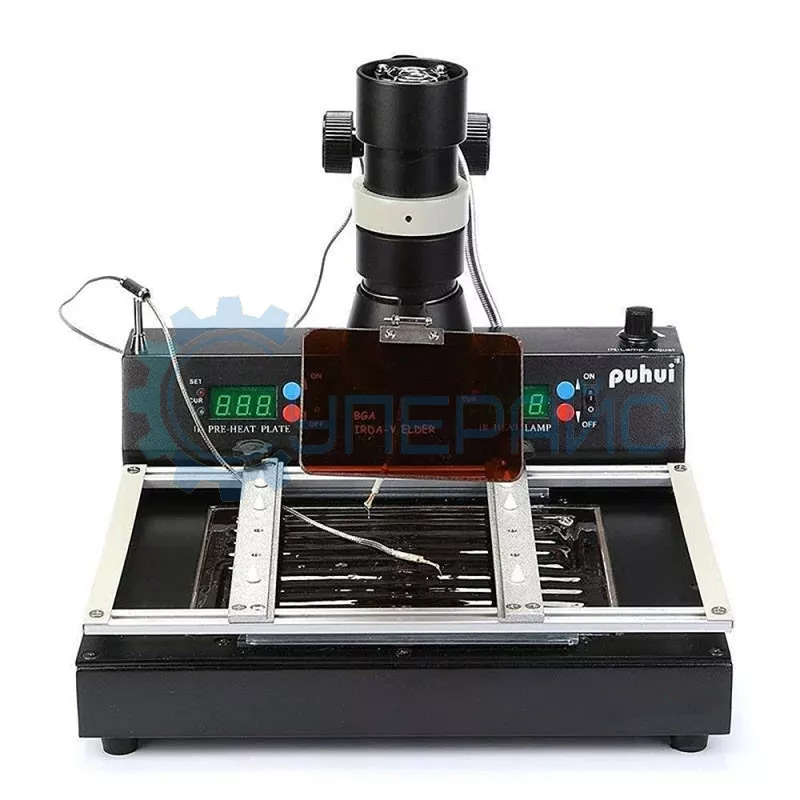

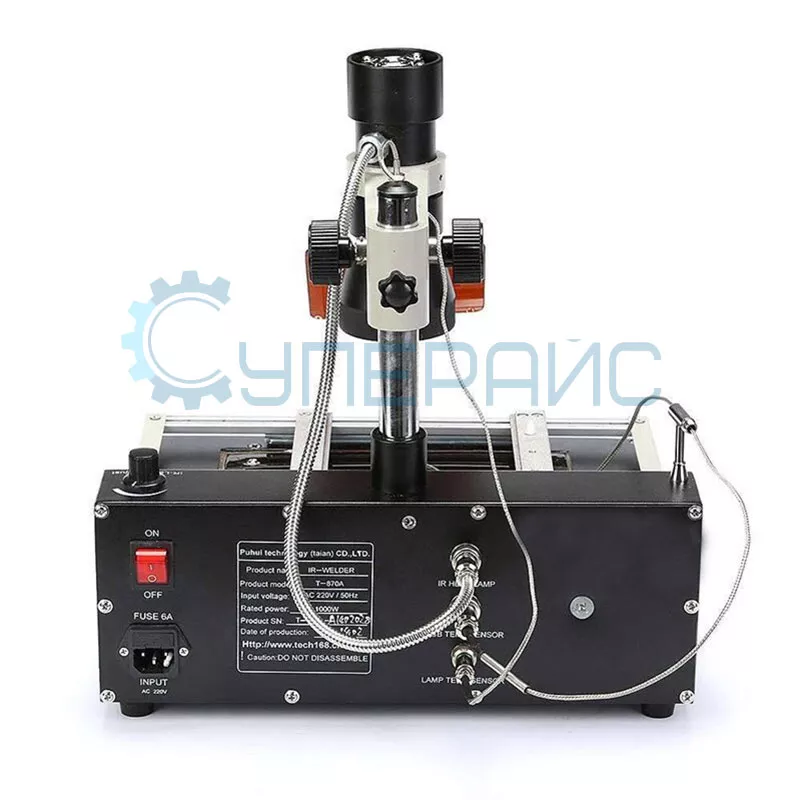

На передней панели паяльной станции расположены два дисплея для отслеживания температуры, переключатель работы нагревающих элементов, регулятор температуры для ИК лампы. На задней панели - главный переключатель питания, гнезда для датчиков температуры, ик лампы и сетевого кабеля.

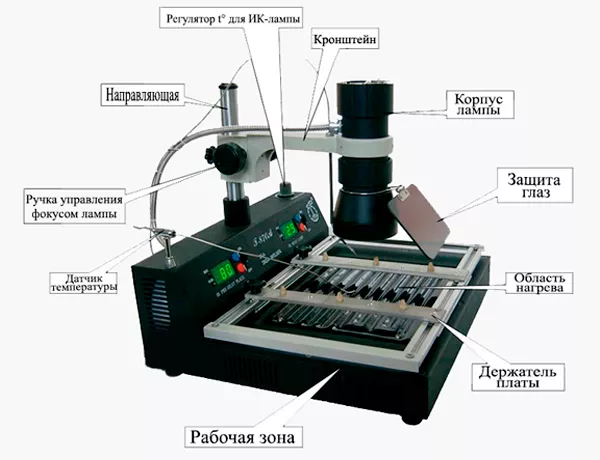

Описание деталей PUHUI T870A

Рекомендации к работе

Когда вы работаете с платой больших размеров, например, материнской платой от персонального компьютера, сначала заранее нагрейте и высушите плату, чтобы избежать нарушений в работе.

При работе с пластиковой платой, накрывайте её крафт-бумагой с фольгой, во избежание разрушения и деформации.

После работы с платой, охладите, очистите и проверьте её. Если она не функционирует, перепаяйте ее.

Во время пайки, когда плата располагается не на держателе, не рекомендуется открывать инфракрасную лампу на длительное время, направлять свет на сверкающие элементы. Если не соблюдать данное правило, то сократится время работы платы.

Что касается чипов, которые просто инкапсулируются, заранее накладывайте алюминиевую фольгу на центр чипа, чтобы миновать выгорание кремния.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
