Портативный осциллограф Hantek DSO1152E

Код товара: 4918

guarantee Гарантия 12 месяцев

official_dealer Официальный дистрибьютор Hantek в России

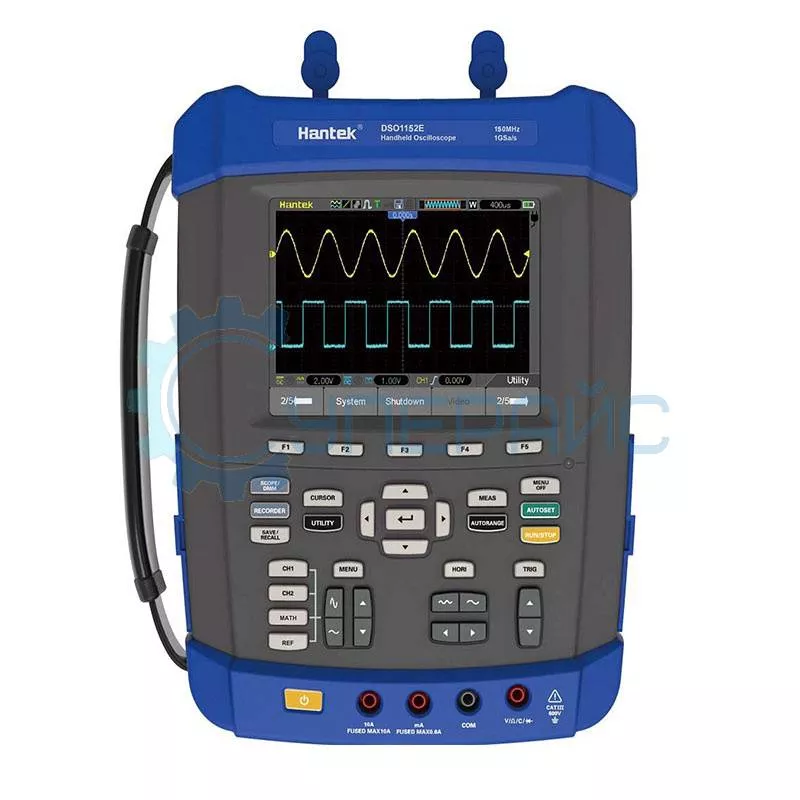

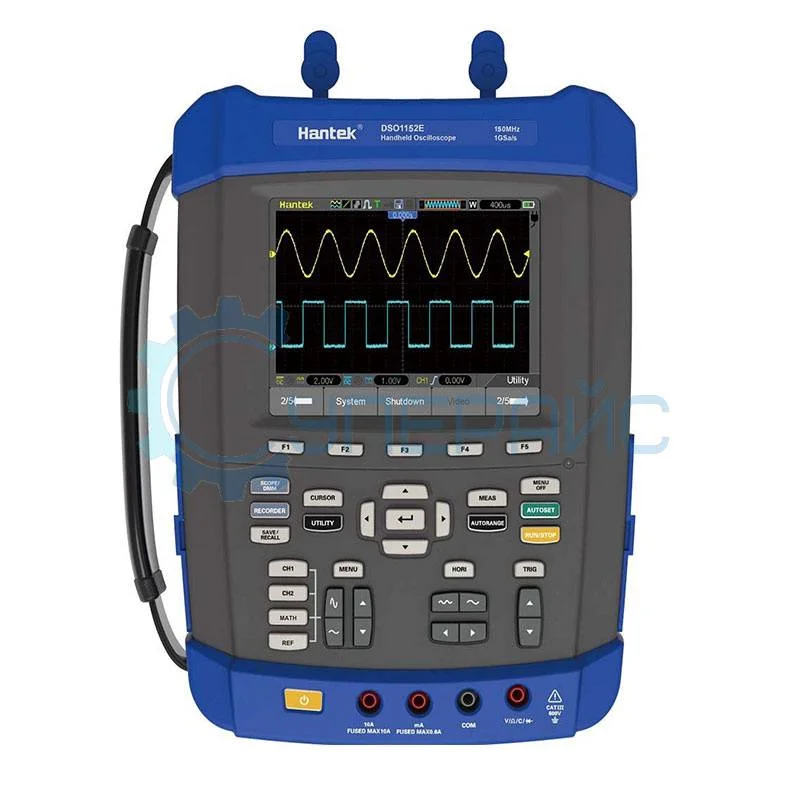

Портативный осциллограф Hantek DSO1152E фото 1
Портативный осциллограф Hantek DSO1152E фото 1

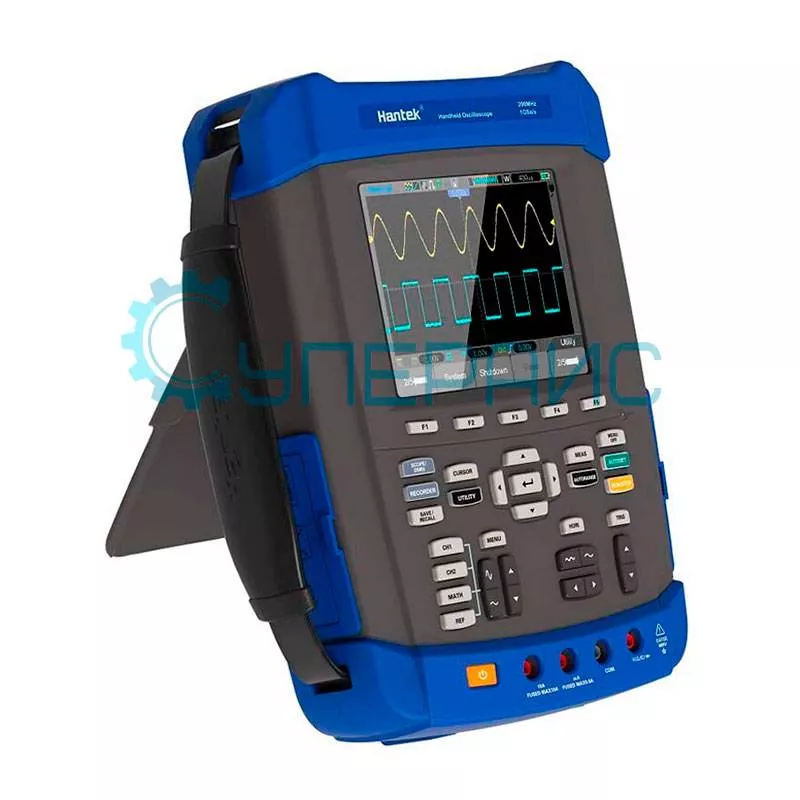

Портативный осциллограф Hantek DSO1152E фото 2

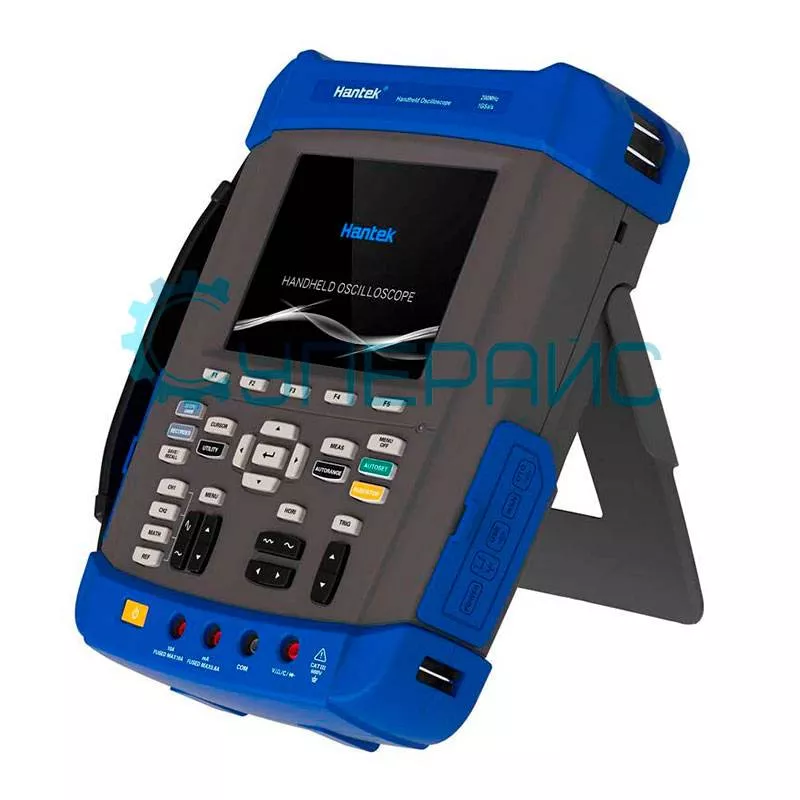

Портативный осциллограф Hantek DSO1152E фото 3
Портативный осциллограф Hantek DSO1152E фото 4

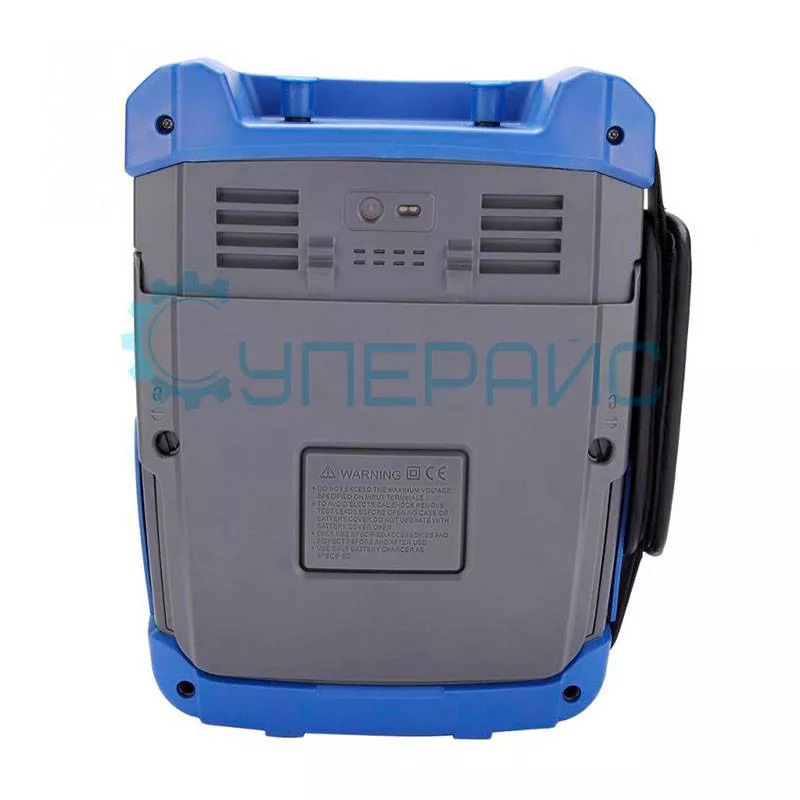

Портативный осциллограф Hantek DSO1152E фото 5

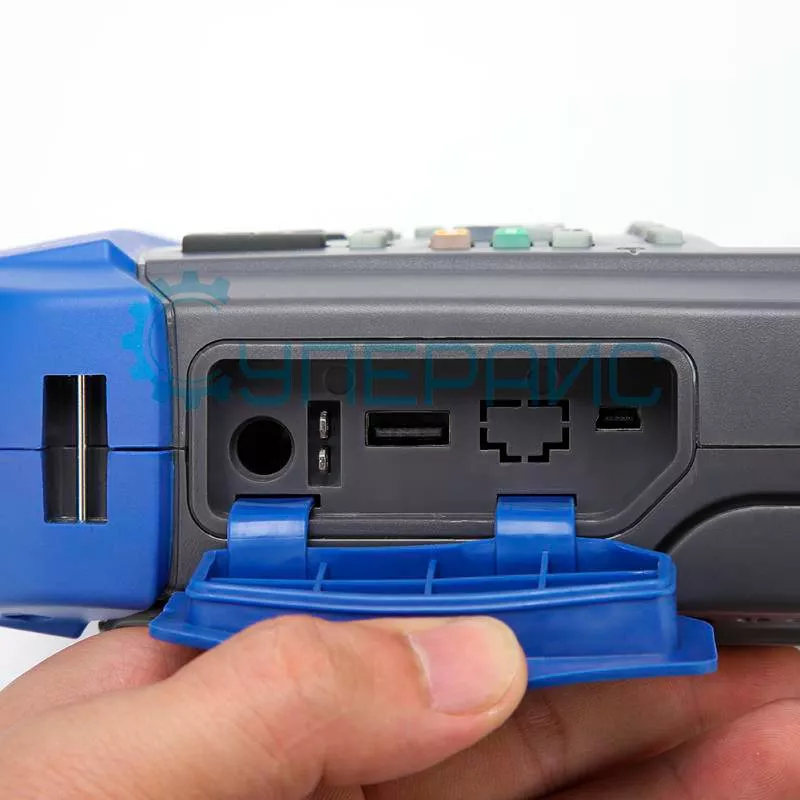

Портативный осциллограф Hantek DSO1152E фото 6
О товаре
Цифровой осциллограф-мультиметр DSO1152E
Количество каналов: 2
Полоса пропускания: 150 МГц
Частота дискретизации: 1 ГВыб/с
101 200 руб.
101 200 руб.
Купить в 1 клик
НЕ ПРОИЗВОДИТСЯ
О товаре
Цифровой осциллограф-мультиметр DSO1152E
Количество каналов: 2
Полоса пропускания: 150 МГц
Частота дискретизации: 1 ГВыб/с
ВНИМАНИЕ! Производство цифрового осциллографа Hantek DSO1152E ПРЕКРАЩЕНО. Выпущена новая модель: Портативный осциллограф Hantek DSO8202E

Технические характеристики Hantek DSO1152E

Серия DSO1000E
Полоса пропускания 150 МГц
Количество каналов 2
Максимальная частота дискретизации в реальном времени 1 ГВыб / с в одноканальном режиме
500 МВыб / с в двухканальном режиме
Входные параметры
Развязка входа DC, AC, GND
Входной импеданс 1 МОм ± 2 %, 25 пФ ± 5 пФ
Установка коэффициента затухания датчика 1 Х, 10 Х, 100 Х, 1000 Х
Максимальное входное напряжение ± 300 Vrms (10X)
Горизонтальная система
Погрешность временной базы ± 50 ppm (в любой промежуток времени больше 1 мс)
Интерполяция формы волны sin (х) / х
Размер памяти 1 Мб в одноканальном режима
512 Кб в двухканальном режиме
Коэффициент развёртки 2 нс / дел - 2 кс / дел, 2, 4, 8 шаг
Точность измерения временного интервала однократный: ± (1 интервал выборки + 100ppm x чтение + 0,6 нс)
больше 16 средних значений: ± (1 интервал выборки + 100ppm x чтение + 0,4 нс)
интервал выборки = секунды / сетка ÷ 200
Вертикальная система
Вертикальное разрешение 8 - битное разрешение, одновременная выборка для каждого канала
Вертикальная развёртка 2 мВ / дел - 100 В / дел на входе BNC
Время нарастания < 2.3 нс
Режимы захвата реального времени, детектор пика, усреднение
Диапазон вертикального смещения 100 В / дел - 20 В / дел, ± 400 В
10 В / дел - 5 В / дел ± 50 В
2 В / дел - 500 мВ / дел, ± 40 В
200 мВ / дел - 2 мВ / дел, ± 2 В
Ограниченная полоса пропускания 20 МГц
Низкочастотный отклик (-3 дБ) ≤ 10 Гц (на входе BNC)
Точность усиления постоянного тока ± 3% при вертикальной развертке от 100 В / дел до 10 мВ / дел (в режиме простой выборки или выборки с усреднением)
± 4% при вертикальной развертке от 5 мВ / дел до 2 мВ / дел (в режиме простой выборки или выборки с усреднением)
Система синхронизации
Режимы триггера фронт, импульс, видео (NTSC,PAL,SECAM), наклон, овертайм, частота
Время задержки 100 нс - 10 с
Диапазон уровня запуска триггера CH1, CH2: ± 8 деления от центра экрана
Чувствительность триггера CH1: 1 дел DC-10 МГц
CH2: 1.5 дел 10 МГц и выше
Точность уровня триггера CH1, CH2: 0,2 дел * В / дел в пределах ± 4 деления от центра экрана
Запуск по фронту
Режим запуска запуск по нарастающему фронту, по ниспадающему фронту, по нарастающему и ниспадающему фронту
Источник запуска CH1, CH2
Запуск по длительности импульса
Режим запуска положительная полярность импульса >, <, =, ≠
отрицательная полярность импульса >, <, =, ≠
Источник запуска CH1, CH2
Диапазон удержания триггера 20 нс ~ 10 с
Запуск по видео сигналу
Стандарт сигнала NTSC, PAL, SECAM
Источник запуска CH1, CH2
Запуск по наклону
Режим запуска положительный наклон >, <, =, ≠
отрицательный наклон >, <, =, ≠
Источник запуска CH1, CH2
Диапазон удержания триггера 20 нс ~ 10 с
Запуск по истечению времени
Источник запуска CH1, CH2
Диапазон удержания триггера 20 нс ~ 10 с
Запуск по частоте
Разрешение считывания 6 цифр
Точность ± 30 ppm
Диапазон частот переменный ток, от 4Гц номинальной полосы пропускания
Система измерения
Курсорные измерения ручные: разность напряжений между курсорами ΔV
разница во времени между курсорами ΔT, частота
трассировка: напряжение и время по точкам сигнала
Автоматическое измерение Частота, Период, Среднее, Пиковое значение, Среднеквадратичное значение цикла, Минимум, Максимум, Время нарастания, Время спада, Положительный импульс, Отрицательный импульс, Vbase, Vtop, Vmid , Vamp, Overshoot, Preshoot, RMS, FOVShoot, RPREShoot, Burst Width, FRF, FFR, LRR, LRF, LFR, LFF
Мультиметр
Максимальное разрешение 6000 отсчетов
Максимальное напряжение 600 V AC, 800 V DC
Максимальный ток 10 A
Входной импеданс 10 МОм
Общие характеристики
Тип дисплея 5.6 дюймов TFT ЖК - экран, 640 * 480 точек
Питание 100-240 В, 50-60 Гц, < 30 Вт
Рабочая температура от 0 °С до 50 °С
Рабочая влажность до 90% RH
Рабочая высота рабочая до 3000 м
хранения до 10000 м
Габариты 260 х 220 х 75 мм
Вес 2,5 кг

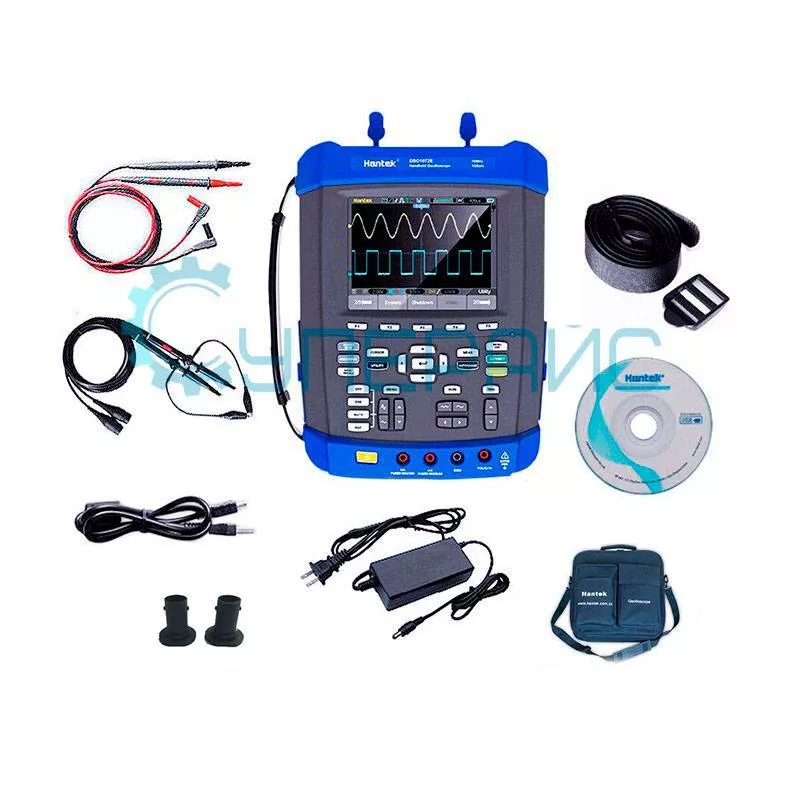

Комплектация портативный осциллограф Hantek DSO1152E - 1 шт
щупы для осциллографа - 2 шт
щупы для ЦММ - 2 шт
блок питания - 1 шт
USB кабель - 1 шт
диск с программным обеспечением - 1 шт
инструкция по эксплуатации - 1 шт
сумка - 1 шт
ремень - 1 шт

Цифровой осциллограф-мультиметр DSO1152E

Hantek DSO1152E представляет собой универсальный осциллограф. Это двухканальная модель со встроенным мультиметром, которая позволяет проводить исследования электрического сигнала по нескольким показателям. Полоса пропускания устройства составляет 150 МГц при максимальной частоте дискретизации в реальном времени 1 ГВыб / сек и 500 МВыб / сек в одноканальном и двухканальном режиме соответственно.

Развязка входа представлена разъёмом заземления, а также DC и AC. Коэффициент затухания датчика можно установить в одном из четырёх положений. Функционал прибора поддерживает горизонтальную и вертикальную системы, а также систему синхронизации. Доступен запуск по фронту, видеосигналу, частоте и другие режимы триггера. Курсорные измерения можно проводить вручную, или используя трассировку. Кроме того, модель способна автоматически измерять большой набор показателей включая период, пиковое значение и другие.

В качестве дисплея в конструкции прибора используется ЖК-экран, который даёт возможность получать результаты измерений в наглядном виде. Ручной многоканальный осциллограф Hantek предусматривает работу в жёстких условиях температуры и влажности, располагает компактными размерами, отзывчивыми физическими кнопками, а также эргономичным дизайном. В сочетании с малым весом это даёт оператору удобный портативный инструмент для профессиональных исследований и выполнения самых разных задач.

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
