Автомобильный диагностический осциллограф Micsig ATO1102 Plus

Код товара: 16026

Доставка бесплатно
Array
(
    [0] => Array
        (
            [ID] => 40001
            [SRC] => /upload/iblock/5fd/5fd8a90ceaa77eafa986aa466f0a874d.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [1] => Array
        (
            [ID] => 40002
            [SRC] => /upload/iblock/9fa/9fa6a68065ade245e4fd1058aa926af6.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [2] => Array
        (
            [ID] => 40003
            [SRC] => /upload/iblock/380/380bfdf1265a9880c5d8bcdd0b9ef33b.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

    [3] => Array
        (
            [ID] => 40004
            [SRC] => /upload/iblock/995/995f0db22b2f81c4458e85d479def4aa.jpg
            [WIDTH] => 800
            [HEIGHT] => 800
        )

)
Автомобильный диагностический осциллограф Micsig ATO1102 Plus
Автомобильный диагностический осциллограф Micsig ATO1102 Plus
Автомобильный диагностический осциллограф Micsig ATO1102 Plus
Автомобильный диагностический осциллограф Micsig ATO1102 Plus

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Micsig ATO1102 Plus

Характеристики портативного осциллографа
Серия ATO1100
Количество каналов
2
Полоса пропускания 100 МГц
Частота дискретизации 1 ГВыб/с (одноканальный режим)
500 МВыб/с (двухканальный режим)
250 МВыб/с (трехканальный и четырехканальный режим)
Глубина записи 28 Мб
Максимальная скорость захвата формы волны 80000 сиг/сек
Входные параметры
Развязка входа
DC, AC, GND
Входной импеданс
1 МОм ± 1%, 14.5 пФ ± 3 пФ
Максимальное входное напряжение
± 300 В, CAT III
Горизонтальная система
Интерполяция формы волны sin(x) / x
Коэффициент развёртки 2 с / дел - 1000 с / дел
Вертикальная система
Ограничение полосы пропускания полная пропускная способность, низкие частоты
Вертикальная развёртка 1 мВ / дел - 5 В / дел
Вертикальное разрешение 8 бит
Система синхронизации
Режимы синхронизации автоматический, нормальный, однократный
Режим триггера по фронту, импульсу, видеосигналу, времени события, логические условия
Триггерная связь DC, AC, ВЧ подавление, НЧ подавление, подавление шума
Источники запуска CH1 - CH2
Система измерения
Курсорные измерения ручной, автоматический режим
Автоматические измерения период, частота, время нарастания фронта, время спада фронта, задержка, положительное время импульса, отрицательное время импульса, положительное/отрицательное заполнение импульса, ширина всплесков, положительный/отрицательный выброс на фронте импульса, фаза, пик-пик, амплитуда, максимальное, минимальное, среднее значение, RMS, цикл RMS
Арифметические операции +, -, *, /, БПФ
БПФ прямоугольное, Хэмминга, Блэкмана-Харриса, Хэннинга
Общие характеристики
Дисплей сенсорный ЖК-дисплей, 8 дюймов, 800 x 600 точек
Отображение осциллограмм в формате XY, YT, Roll, Zoom
Питание 100 - 240 В AC, 50 - 60 Гц, 2 А; 12 В DC
аккумуляторная батарея Li-ion 7.4 В, время автономной работы до 5 часов

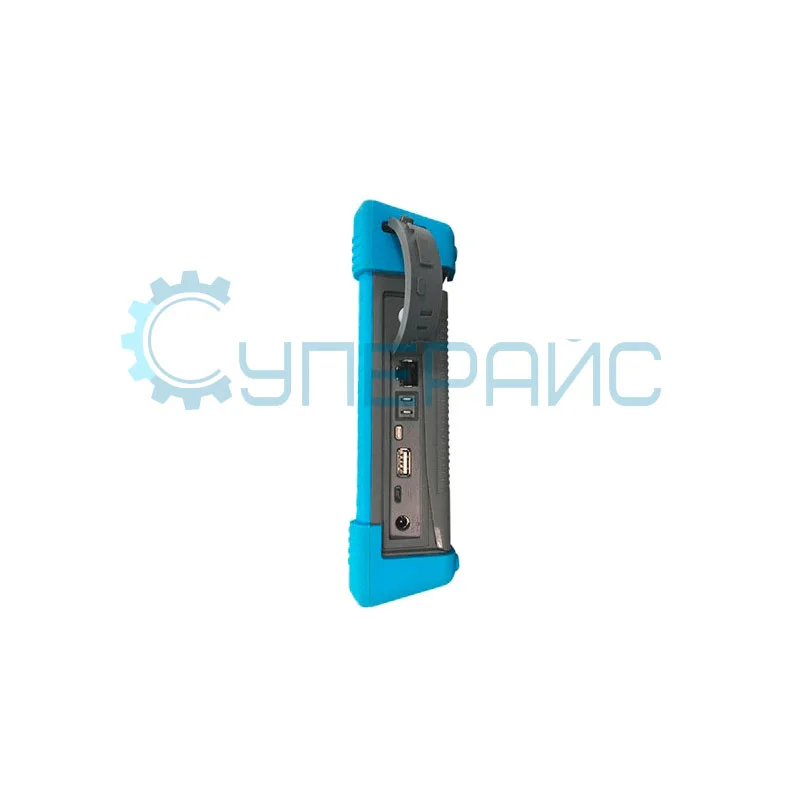

Интерфейс LAN, HDMI, Wi-Fi, USB
Декодирование протоколов UART, SPI, I2C, CAN, LIN
Встроенная память 8 Гб
Температура рабочая: 0°C - 45°C
хранения: -20°C - 60°C
Влажность рабочая: до 85% RH
хранения: до 90% RH
Применение тестирование систем зажигания, сенсоров, коммуникационных шин, разряжения и компрессии, давления топлива
Габариты 250 х 200 х 55 мм
Габариты упаковки 350 х 320 х 170 мм
Вес 3400 г
Комплектация осциллограф Micsig ATO1102 Plus - 1 шт

щупы для осциллографа - 2 шт
BNC кабель - 2 шт
зажимы для BNC кабеля - 2 шт
пробники-иглы - 2 шт
адаптер - 1 шт
аккумуляторная батарея - 1 шт

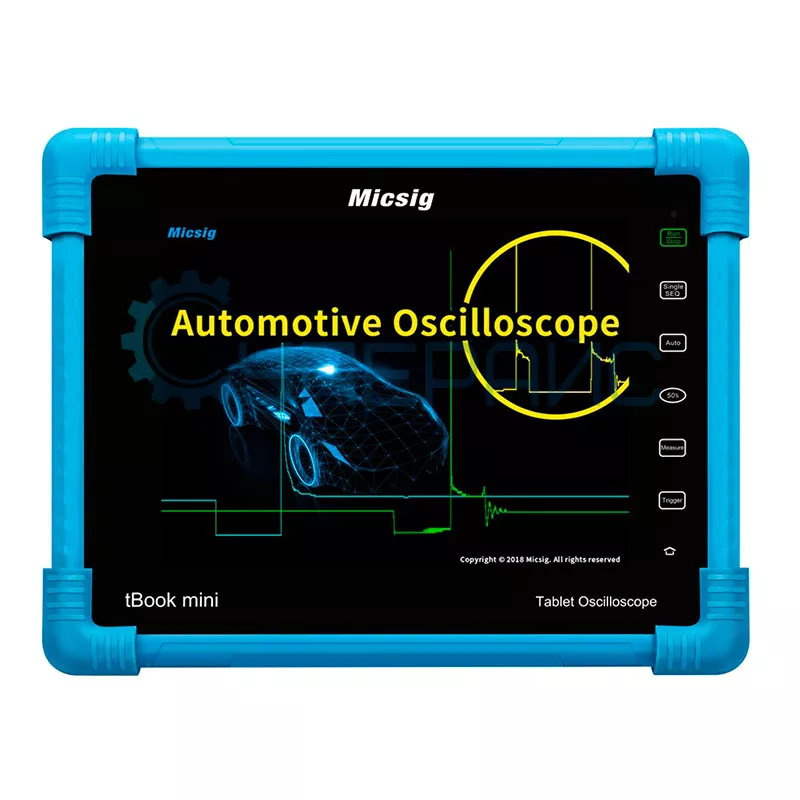

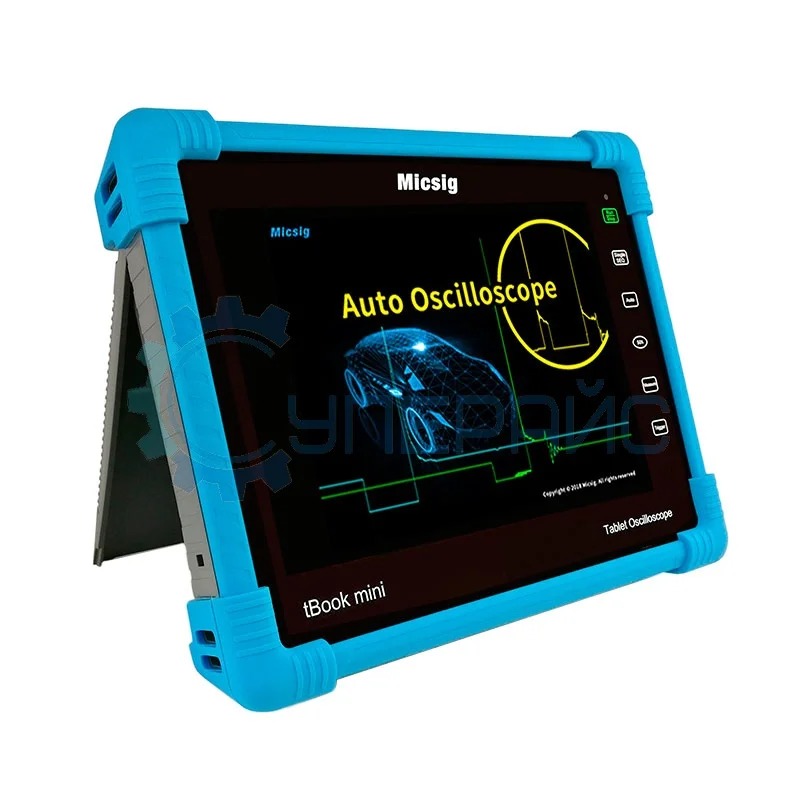

Автомобильный осциллограф Micsig ATO1102 Plus

Фирма Micsig выпустила портативный диагностический осциллограф ATO1102 Plus, что бы каждый водитель имел при себе данное устройство и мог в любой момент протестировать систему зажигания, найти ошибки в сенсорах, давление топлива и проверить прочие элементы авто.

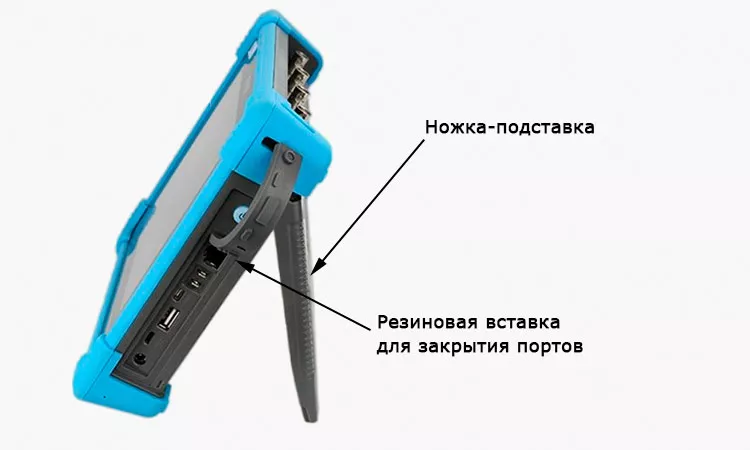

Для удобства прибор сделан компактным, всего 250 х 200 х 55 мм. Сенсорный восьми дюймовый монитор для удобства использования и разрешение картинки 800 на 600 пикселей. Литиевая аккумуляторная батарея позволяет работать осциллографу до 5 часов без подзарядки. С помощью практичной ножки-подставки устройство можно установить на не самой ровной поверхности.

Портативный осциллограф Micsig ATO1102 Plus

Технические характеристики, внешний вид и комплектация товара могут быть изменены производителем без предварительного уведомления.
