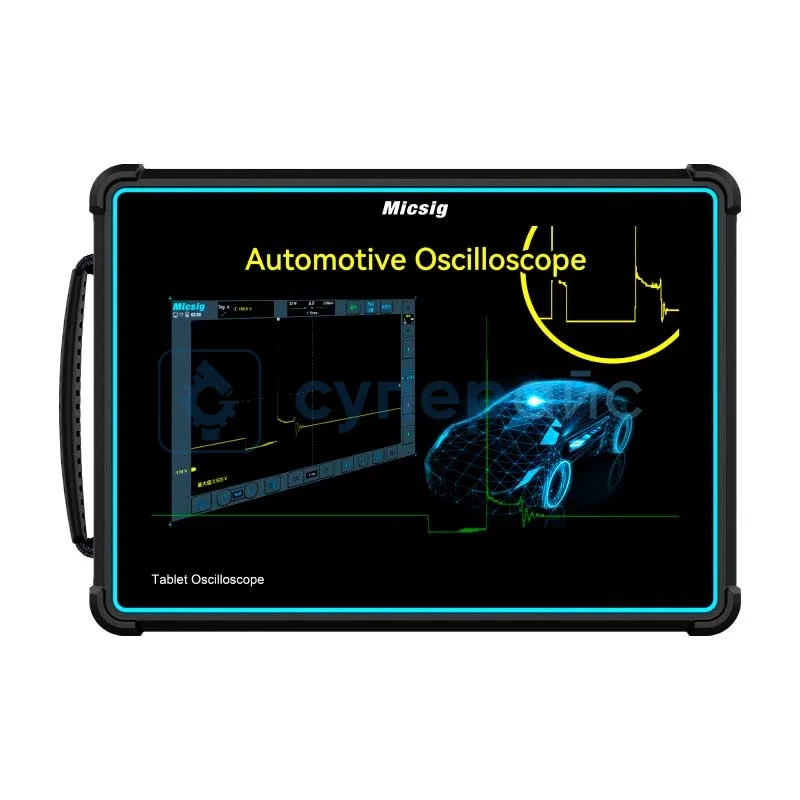

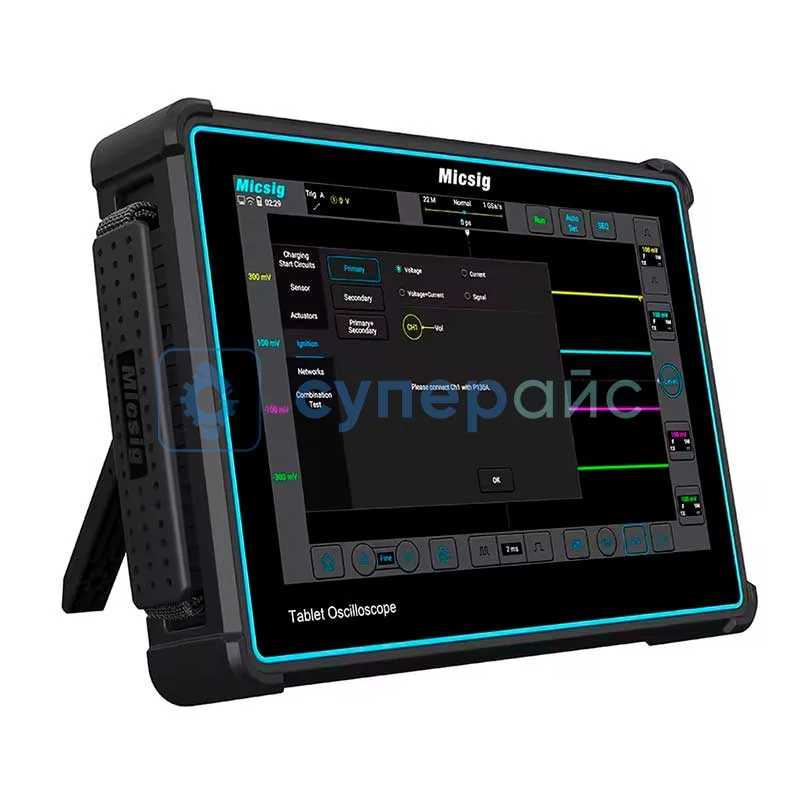

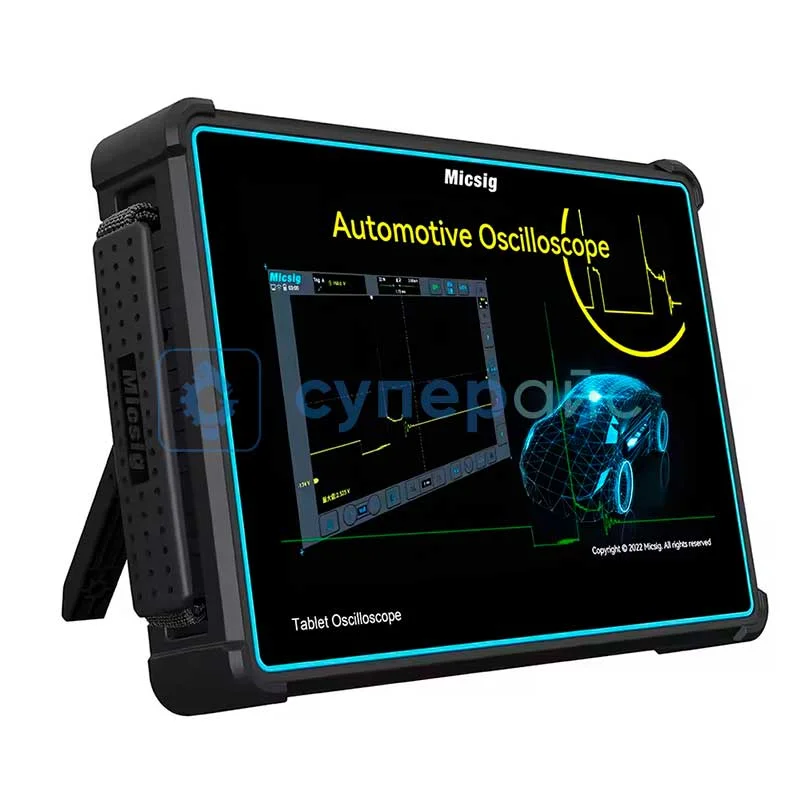

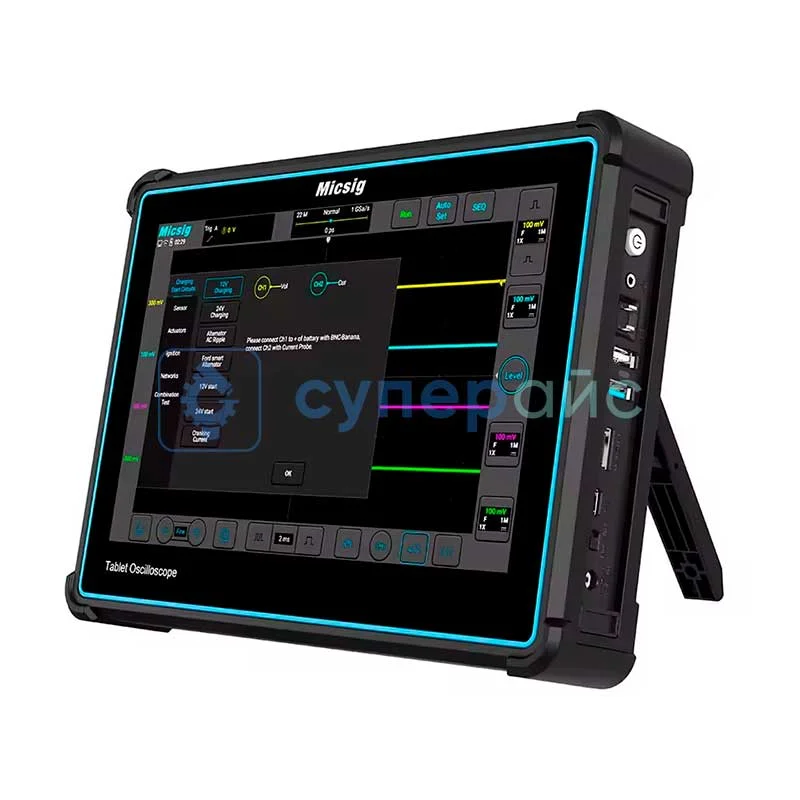

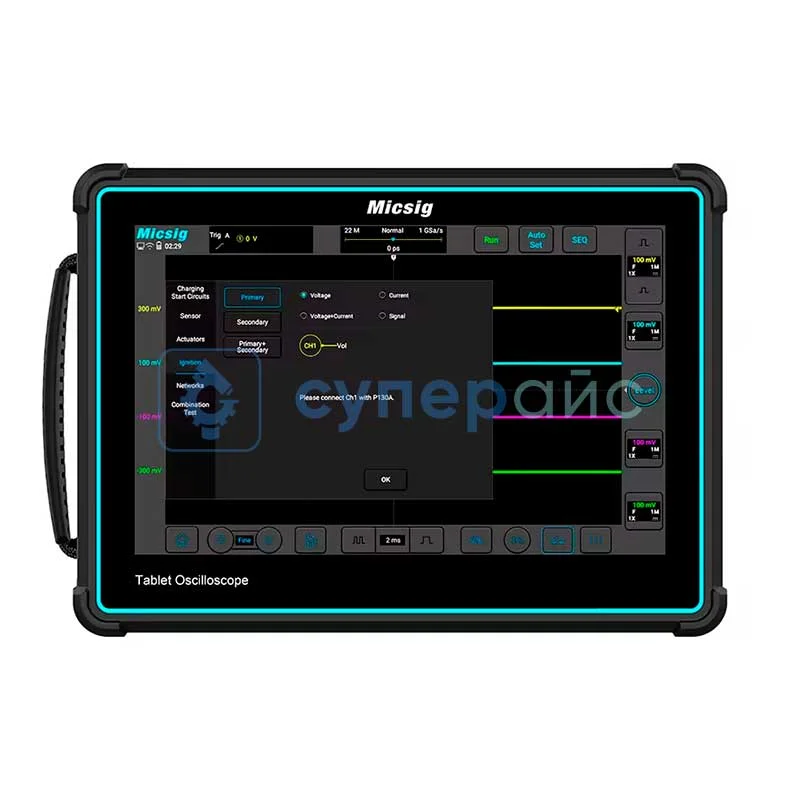

Сенсорный осциллограф Micsig ATO3004 (4 канала, 300 МГц)
151 560 ₽
151 560 ₽
включая НДС: 7%
i
НДС 22%:
по запросу
Продавец:
В наличии:
Склад в Москве: 3 шт.
Склад в Гуанчжоу: 2 шт.
Артикул (код товара)
19470
Модель (серия)
ATO3004
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Смотреть все характеристики
Доставка
Оплата
Для бизнеса
Доставка
Оплата
Для бизнеса
Характеристики Micsig ATO3004
Артикул (код товара)
19470
Модель (серия)
ATO3004
Производитель (бренд)
Страна производства
Китай
Гарантия, мес.
12
Полоса пропускания, МГц
Вид
Кол-во аналоговых каналов
Частота дискретизации на канал, МВыб/с
Время нарастания, нс
Глубина памяти на канал
Разреш. по вертикали (разрядность АЦП)
Декодирование сигналов шин
RS232
RS485
UART
I²C
SPI
LIN
CAN
RS485
UART
I²C
SPI
LIN
CAN
Разреш. дисплея, пиксель
Встроенные опции
Самописец
Анализатор протоколов
Анализатор протоколов
Показать больше
Показать меньше
Описание Micsig ATO3004
Технические характеристики Micsig ATO3004
| Серия | ATO |
| Количество каналов | 4 |
| Полоса пропускания | 300 МГц |
| Время нарастания | ≤ 1,16 нс |
| Максимальная частота дискретизации | 2 ГВыб/с |
| Глубина записи | 220 Мб |
| Максимальная скорость захвата формы волны | 300 000 осц./с |
| Входной импеданс | 1 мОм / 50 Ом |
| Декодирование протоколов | RS-232 / 422 / 485 / UART, CAN, CAN FD, LIN, SPI, I2C |
| Горизонтальная система | |
| Коэффициент развёртки | 1 нс/дел - 1000 с/дел |
| Вертикальная система | |
| Ограничение полосы пропускания | 20 МГц, низкочастотный (до 30 кГц) |
| Вертикальная развёртка | 1 мВ/дел - 10 В/дел |
| Вертикальное разрешение | 8 бит |
| Общие характеристики | |
| Дисплей | 10,1-дюймовый сенсорный ЖК-дисплей, разрешение 1280 x 800 точек |
| Сетка области отображения осциллограммы | 11 х 10 делений |
| Питание |

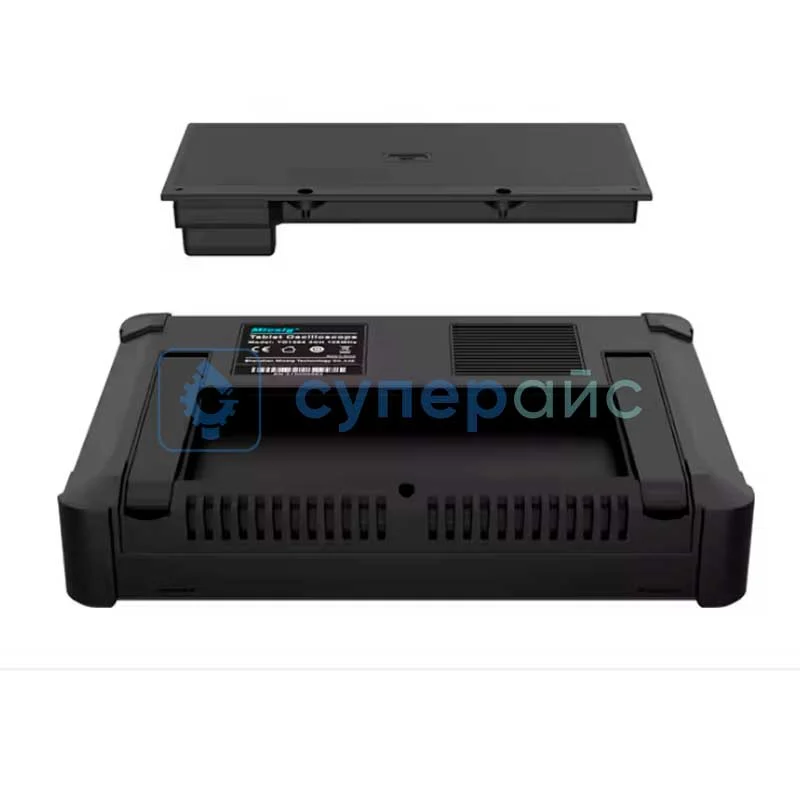

литий-ионный аккумулятор 7,4 В, 7500 мАч время автономной работы 2 часа |
| Интерфейс | Wi-Fi, USB 3.0/2.0, USB type-C, HDMI |
| Встроенная память | 32 Гб |
| Сегментированный сбор данных для хранения | до 10 000 записей форм сигнала |
| Дистанционное управление |
через мобильное приложение (Android, iOS) через ПК |
| Обновление ПО | через Wi-Fi |
| Передача данных | по FTP |
| Диагностика | цепи зарядки / запуска, зажигания, датчиков (расхода воздуха, педали газа, давления топлива и др.), исполнительных механизмов (приводы электромагнитных клапанов, топливного насоса, регуляторы давления масла и др.), сети (CAN L/H, CAN FD, LIN, Flexray, K line), комбинированные тесты (коленвал+распредвал, коленвал+первичное зажигание и др.) |
| Габариты осциллографа | 265 х 192 х 50 мм |
| Вес нетто | 1,9 кг |
| Габариты упаковки | 310 x 170 x 270 мм |
| Вес брутто | 3,2 кг |
| Комплектация |
осциллограф Micsig ATO3004 - 1 шт щупы для осциллографа - 2 шт кабель BNC-бананы - 4 шт зажимы типа крокодил - 2 шт тестовая игла - 2 пары защитный колпачок BNC - 1 шт ремень для переноски - 1 шт защитная пленка - 1 шт шнур питания - 1 шт адаптер питания - 1 шт |
| Совместимость |
Кейс для осциллографа Micsig MS-SC-1 Сумка для осциллографа Micsig Oscilloscope Handbag Чемодан для осциллографа Micsig MS-SC-2 Токовый пробник AC/DC Micsig CP2100A Высоковольтный дифференциальный пробник Micsig DP10007 Дифференциальный пробник Micsig DP10013 Токовый пробник Micsig CP1003B Пробник осциллографический Micsig MDP702 Пробник Micsig MDP701 Осциллографический пробник Micsig MDP1502 Активный пробник для осциллографа Micsig MDP1501 Высоковольтный дифференциальный пробник Micsig MDP3002 Пробник для осциллографа Micsig MDP3001 Токовый пробник Micsig CP503B Преобразователь для осциллографа Micsig MDP700 Осциллографический пробник Micsig MDP1500 Высоковольтный дифференциальный пробник Micsig MDP3000 Активный пробник для осциллографа Micsig MOIP02P Дифференциальный пробник Micsig MOIP01P |
Обзорная таблица осциллографов Micsig
| Характеристики | ATO3004 | ATO1004 | ATO2004 | ATO2002 |
| Количество каналов | 4 | 4 | 4 | 2 |
| Полоса пропускания | 300 МГц | 100 МГц | 200 МГц | 200 МГц |
| Время нарастания | ≤ 1,16 нс | ≤ 3,5 нс | ≤ 1,75 нс | ≤ 1,75 нс |
| Макс. частота дискретизации | 2 ГВыб/с | 1 ГВыб/с | 2 ГВыб/с | 1 ГВыб/с |
| Глубина записи | 220 Мб | 110 Мб | 220 Мб | 110 Мб |
| Макс. скорость захвата | 300 000 осц./с | 78 000 осц./с | 300 000 осц./с | 78 000 осц./с |
| Входной импеданс | 1 МОм / 50 Ом | 1 МОм | 1 МОм / 50 Ом | 1 МОм |
| Декодирование протоколов | RS-232/422/485/UART, CAN, CAN FD, LIN, SPI, I2C | |||
| Дисплей | 10,1" сенсорный ЖК-дисплей, разрешение 1280 x 800 точек | |||
| Диагностика автомобиля | Да (цепи зарядки/запуска, зажигания, датчики, исполнительные механизмы, сетевые протоколы, комбинированные тесты) | |||
Micsig ATO3004: Мощь и Мобильность для Профессионала
Сенсорный осциллограф Micsig ATO3004 — это портативный прибор, переопределяющий стандарты мобильности и эффективности в диагностике. Его преимущество — полная автономность и интуитивно понятное управление через большой сенсорный дисплей, что позволяет проводить сложные измерения непосредственно на объекте, без привязки к лаборатории.
Четыре канала ввода обеспечивают многопараметрический анализ сложных систем, что критически важно для синхронного наблюдения за несколькими сигналами. Полоса пропускания гарантирует точное отображение быстрых процессов, а продвинутые алгоритмы дистанционного управления открывают возможности для создания гибких измерительных комплексов. Интеграция с внешними устройствами по Wi-Fi или USB позволяет не только сохранять показатели, но и передавать их на ПК для углубленного анализа.
Неоспоримые преимущества модели:
- Всесторонний анализ сложных электронных систем благодаря многоканальности.
- Высокая точность измерений и детализация сигналов.
- Упрощение рабочих процессов за счет интуитивного сенсорного интерфейса.
- Создание автоматизированных измерительных стендов благодаря функциям удаленного контроля.
- Расширяемая функциональность за счет линейки совместимых пробников и аксессуаров.
Этот осциллограф Micsig является решением для инженеров и техников, ценящих свободу действий, не желающих жертвовать мощностью и точностью стационарных решений. Его возможности делают его незаменимым инструментом там, где требуется максимальная достоверность данных и оперативность их получения.
